吉时利源表2450产品简述

2450型触摸屏数字源表是吉时利新一代数字源表(SMU)仪器，它真正把欧姆定律(电流、电压和电阻)测试带到你的指 尖。其创新的图表化用户界面(GUI)和先进的电容触摸屏技术，实现了直观使用和学习曲线简便化，支持工程师和科学家掌握更迅速、工作更便捷、发明更简单。

吉时利源表2450是适用于各行各业使用者的源测量单元(SMU)：这种多用途仪器特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。这些特性加上吉时利源测量单元(SMU)的精度和准确度，允许用户触摸、测试和发明，无论现在和未来，都将成为您实验室中爱不释手的仪器。

一、吉时利源表2450优势：

1、 学习更迅速、工作更灵巧和发明更容易

同采用专用按钮和小型、昏暗、字母数位有限显示屏的传统仪器相比，2450仪表采用5

英寸全彩色高分辨率触摸屏界面，易于使用、学习和优化整体速度和效率。简洁的图标化菜单结构能够减少近50%的设置步骤，替代了繁琐的传统按键式、多层次的菜单结构。内建图标化的帮助功能支持直观操作，把手动翻页需求降到最低。这些能力加上其多用途应用，2450型仪器具有天生的易用性，适用于基础与先进测量应用，不论您使用源测量单（SMU）仪器的经验如何。

2、一体化源测量单元(SMU)仪器

它提供高度灵活的4象限电压和电流源/载荷，以及精密的电压和电流仪器。这个一体化仪器可用作：

精密电源，具有电压和电流回读功能

真正电流源

数字多用表、测量直流电压、电流、

电阻和功率，分辨率

6½数位

精密电子载荷

触发控制器

3、 除了触摸屏以外，易于使用

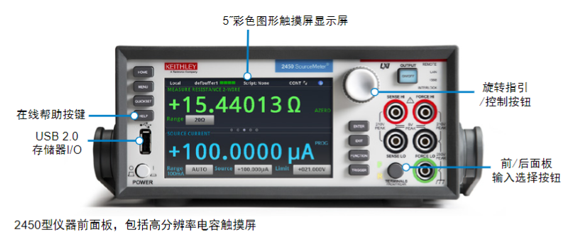

除了5英寸彩色触摸屏，2450型仪器还具有许多特性，可以增强其速度、用户友好和学习能力，包括USB 2.0存储器I/O端口、HELP按键、旋转指引/控制按钮、前/后面板输入选择按钮，以及适合基本测试台应用的香蕉插孔。USB 2.0存储器端口支持便利的数据存储、保存仪器配置、装载测试脚本及系统升级。此外，前面板所有按钮都采用背光，提高了在昏暗环境下的可见度。

4种“Quickset”模式简化用户设置。轻轻一摸，仪器就可以迅速配置不同操作模式，无需配置本次操作不需要的仪器。

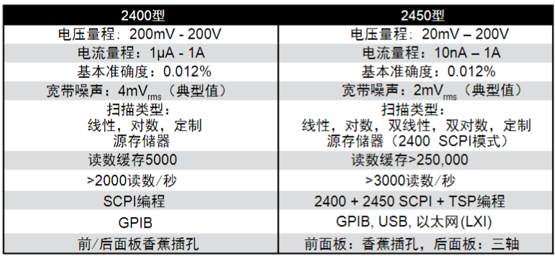

二、吉时利源表2450主要指标：

三、典型应用

吉时利源表非常适合当今多种现代化电子器件的电流/电压特性分析和功能测试，包括：

纳米材料与器件测试，如石墨烯、碳纳米管、纳米线、低功耗纳米结构等；

半导体结构测试，如晶圆、薄膜

有机材料与器件测试，如电子墨水、印刷电子技术

能量效率与照明测试，如LED/AMOLED、光伏/太阳电池、电池测试等；

分立器件与无源组件测试，如双引线: 电阻器、二极管、齐纳、二极管、LED、磁盘驱动器磁头、光驱、传感器、三引线: 小信号双极节型晶体管(BJT)、场效应晶体管(FET)等等

材料特性分析，如电阻率、霍尔效应等等。
