安捷伦E8362C网络分析仪维修案例

一、仪器型号

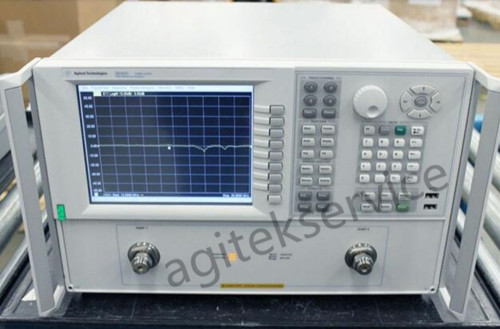

安捷伦网络分析仪E8362C

二、故障现象：

开机无法正常进入测试界面停留在win桌面

三、拆机维修详解：

检测过程：

仪器通电开机后停留在win桌面，检查发现网分程序、校准文件都没有。

接下来首先，备份原始系统。然后采取恢复系统措施仪器提示Phaselock lost。

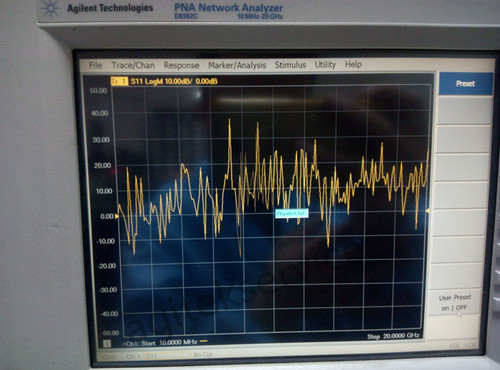

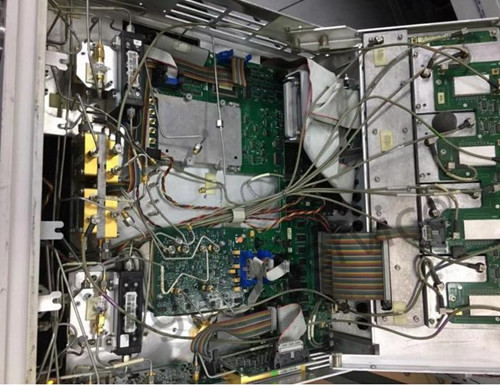

因为重装系统后仪器依然无法正常开机显示，接下来就拆机检测排查内部是否有烧毁部件。经拆机检测发现，仪器开关部件损坏，内部组件烧损，起泡，造成端口1输出功率低，初步判断开关坏。

维修措施：

发现目前的故障问题后采取换件维修措施：更换开关损坏微组件，整机调整仪器参数，开机测试仍然未通过。因为仪器内部烧损严重，更换微组件后依然不能解决问题。因为开关部件烧毁严重已经无法修复必须整体更换微波开关，随后更换微波开关后整机调整检测仪器开机正常，测试正常。

维修总结：

维修该仪器经验总结，无法进入测试界面有时候不仅仅是重装系统就可以解决的，有可能是仪器内部烧毁严重导致的。出现这个现象主要原因还在于使用不当造成的仪器烧毁严重。
