Agilent E4403B频谱分析仪维修开机报错故障案例

一、仪器型号：Agilent E4403B频谱分析仪；

二、故障描述：开机自检报错

①LO UNLOCK

② Reference Frequency Error；

下面安泰仪器维修中心分享该仪器维修简单过程：

三、整机检测：

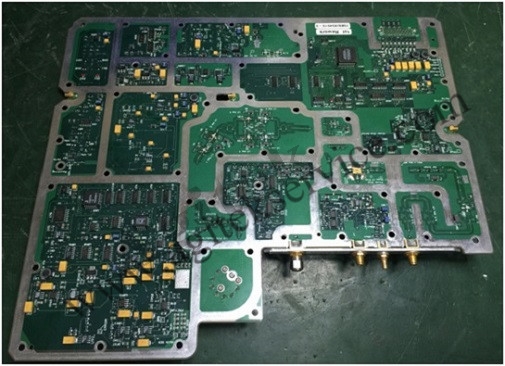

a) 经过检测发现，A8板第一本振信号不稳定导致开机出现LO UNLOCK报错；

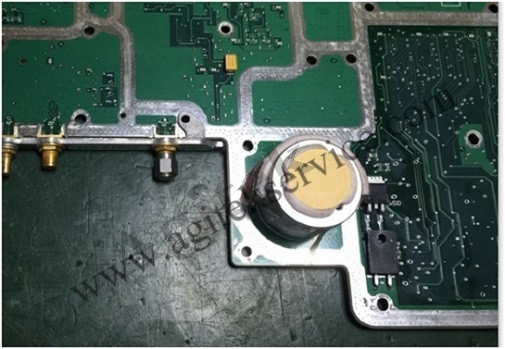

b) 进一步检测发现A8A1A2模块上第一本振参考信号频率不稳，导致第一本振YTO输出不稳；

c) 最后确定故障为YTO输入端1/2分频器损坏，导致YTO输入不稳。

四、维修：

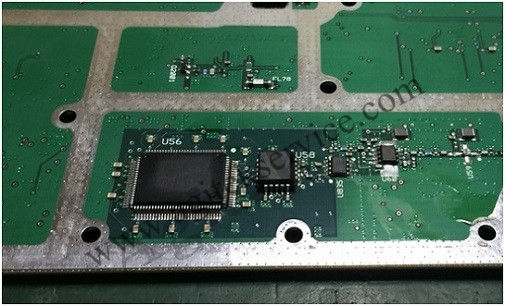

修复A8A2A1模块损坏器件：更换1/2分频器；

整机重新校准，调整指标；

自检&自校准通过，机器恢复正常，维修完毕。
