利用硬件SPI控制WS2812，驱动1024颗灯珠

“

简 介：利用ESP32中的硬件SPI控制WS2812的显示。使用了高频三极管9018 作为输出接口反向器，确定合适的电阻参数，验证了驱动方案的硬件和软件的可行性。
关键词：WS2812，ESP32，SPI

”

智能集成LED光源WS2812[1]通过简单的外部接口、特有的级联方案便于利用MCU完成多个LED控制，极大简化了LED控制接口。相比于传统的单片机LED IO口复用控制方案[2]，使用WS2812则更加的简介。

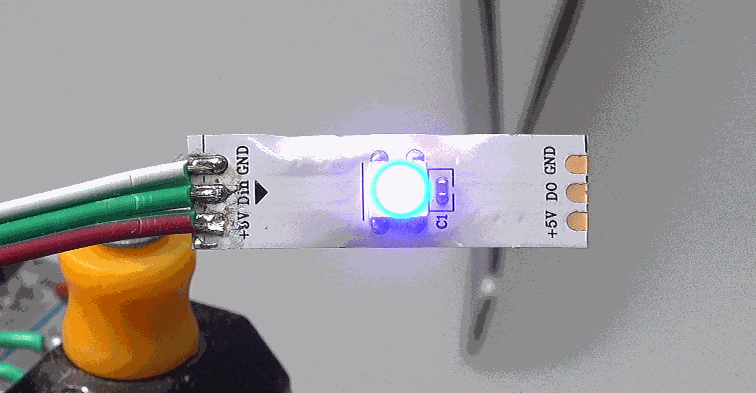

▲ 图1.1  灯珠控制闪烁

• 在5050封装内集成有控制电路和RGB芯片，形成完整像素点控制；
• 内置扫执行好整形电路，传递到级联下一节点时，不会产生信号失真累积效应；
• 内置复位电路与掉电复位电路；
• 每个RGB灯都有256亮度级别，可以形成中颜色，刷新频率不低于400Hz；
• 通过信号线完成端口级联；
• 传输距离在5米之内，无需增加额外电路；
• 在刷新频率30帧/秒中，低速模式下可以控制不少于512颗灯，高速模式下则超过1024颗灯；
• 数据传输速率为800kbps；
• 颜色一致性强，价格低；

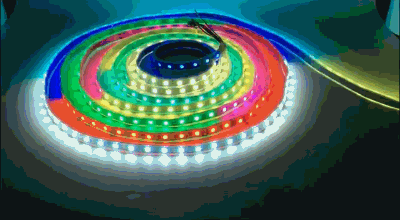

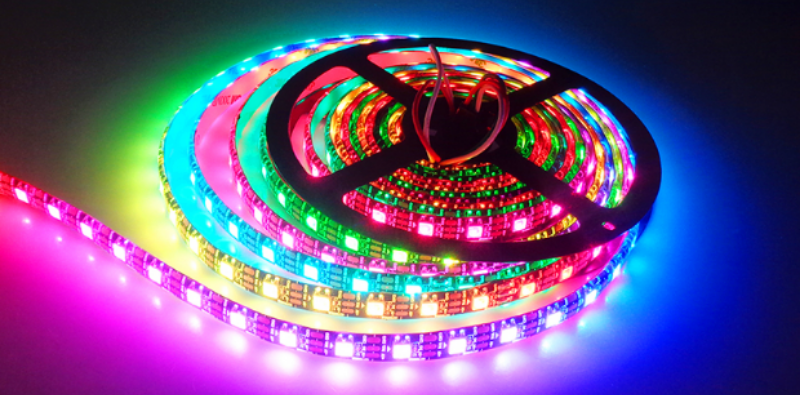

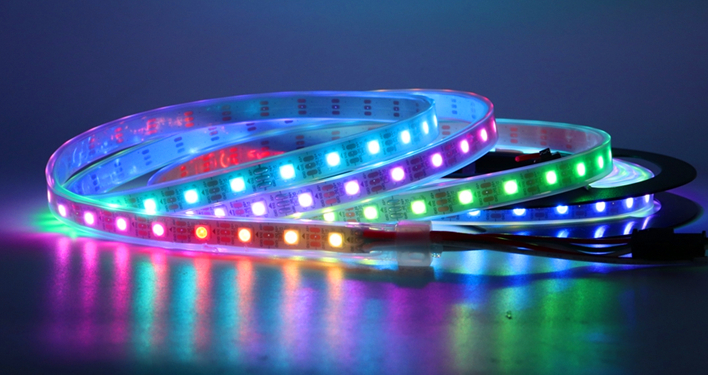

▲ 图1.1.1 灯带点亮后的效果

• 全色彩模块；全色彩柔光灯带；
• LED装饰灯带；室内、室外LED不规则显示屏；

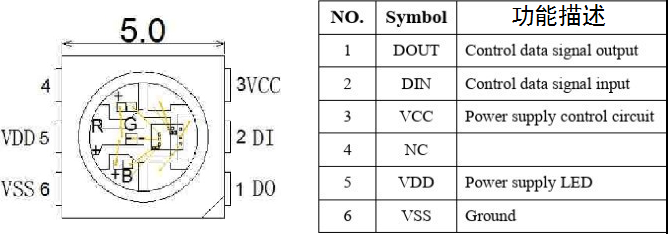

▲ 图1.1.2 WS2812封装与管脚功能定义

根据WS2812[3]数据手册，它的工作电压范围在，输入信号电压在工作电压VDD±0.5V范围内。三路LED的参数：

【表2-1-1 RGB 参数】

Emitting colorWavelength(nm)Luminous intensity(mcd)Current(mA)Voltage(V)Red620-630550-700161.8-2.2Green515-5301100-1400162.8~3.1Blue465-475200-400163.0-3.4

WS2812的级联控制协议非常简单。通过一根信号线就可以进行串行异步信号发送。

下面显示了四个WS2812通过数据性级联的方式。在串行通讯中使用不同高低电平脉冲表示数据0,1编码。

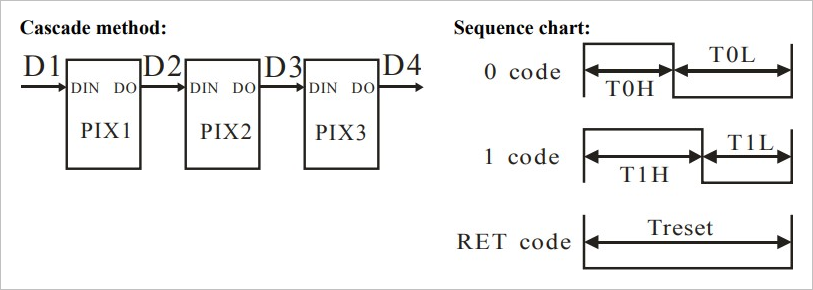

▲ 图1.2.1 级联方法与编码波形

【221. 脉冲编码参数】

脉冲定义时间误差T0H0 code ,high voltage time0.4us±150nsT1H1 code ,high voltage time0.85us±150nsT0L0 code , low voltage time0.85us±150nsT1L1 code ,low voltage time0.4us±150nsRESlow voltage timeAbove 50μs

下面是三个WS2812级联发送过程对应的波形。可以看到通过发送三组24bit的编码，可以控制三个级联的WS2812灯的颜色。数据D1是直接由MCU数据端口控制，D2,D3,D4则是WS8212内部整形放大后再进行传输。

使用RESET编码，也就是超过50us的低电平形成WS2812输出锁定。

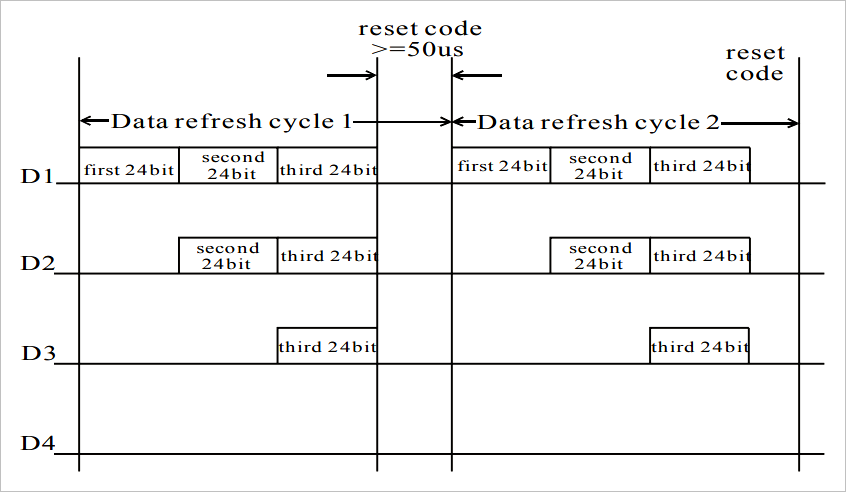

▲ 图1.2.2 三个WS2812级联发送过程对应的波形

每组24bit对应的的GRB编码如下所示。发送颜色顺序为GRB，字节的高位在前。

▲ 图1.2.3 每组24bit对应的的GRB编码

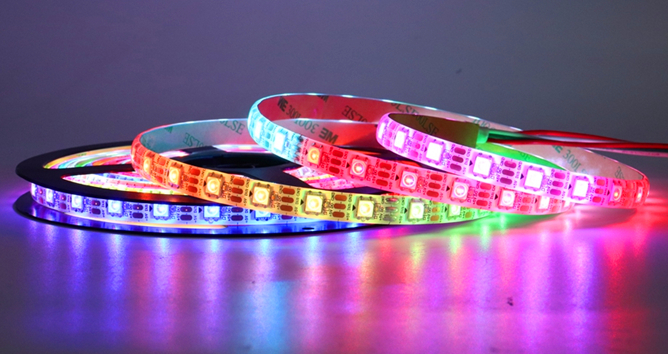

▲ 图1.1.3 灯带点亮后的效果

由于控制WS2812的脉冲高低电平在0.85us，0.4us，时间间隔，为了产生这样的脉冲，使用普通的软件控制IO口是无法完成的，下面测试使用其中的硬件SPI[4]产生控制脉冲信号。

在ESP32中具有两路硬件SPI端口，可以最快达到始终速率80MHz，这可以满足对WS2812的控制脉冲的速率。

如果使用SPI缺省配置管脚，输出速率可以达到80MHz，如果使用其它GPIO，则输出的速率则需要限制在40MHz以下。

【表2-1-1 ESP32 硬件SPI缺省端口】

管脚HSPI(id=1)HSPI(id=2)SCK1418MOSI1323MISO1219

利用ESP32实验转接板[5]，测试硬件SPI端口。

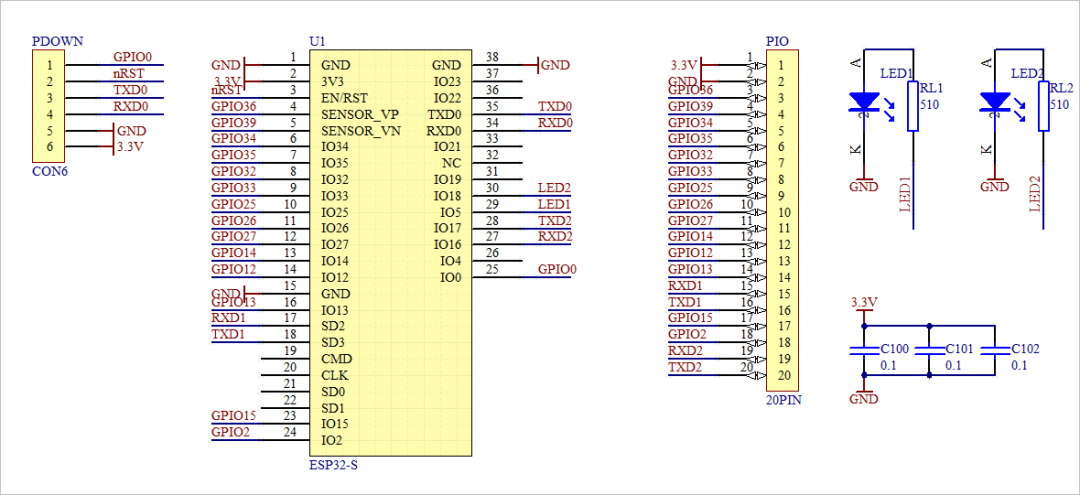

▲ 图2.1.1  ESP32实验转接板

使用SPI id=1，对应的SPI，MOSI，MISO的对口为，14,13,12，对应的实验转接板上的输出管脚如下图所示，从右往左分别是：

●ESP32转接板SPI管脚定义：
SCK：PIN9
MISO：PIN8
MOSI：PIN7

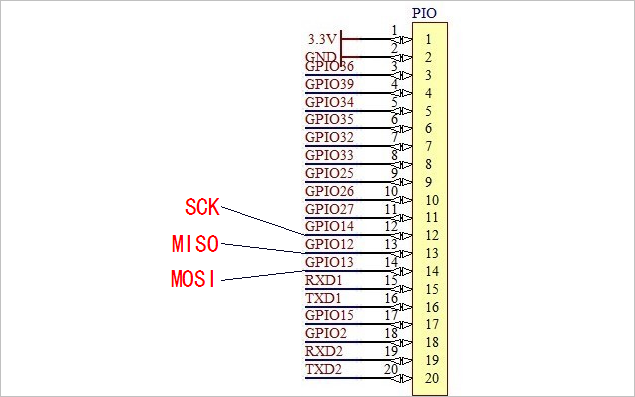

▲ 图2.1.2 ESP32中对应的SPI，MOSI，MISO的管脚

初始化SPI端口，使得输出速率为10MHz，输出数据0x55,0xaa，使用示波器观察MOSI，SPI波形。

frommachineimportPin,Timer,SPI
importtime

hspi = SPI(1,10000000, sck=Pin(14), mosi=Pin(13), miso=Pin(12))

buf = bytes((0x55,0xaa))
print(buf)

whileTrue:
hspi.write(buf)
time.sleep_ms(10)

通过测试波形可以看到输出SPI的频率为5MHz。SPI正常的电平为低电平。

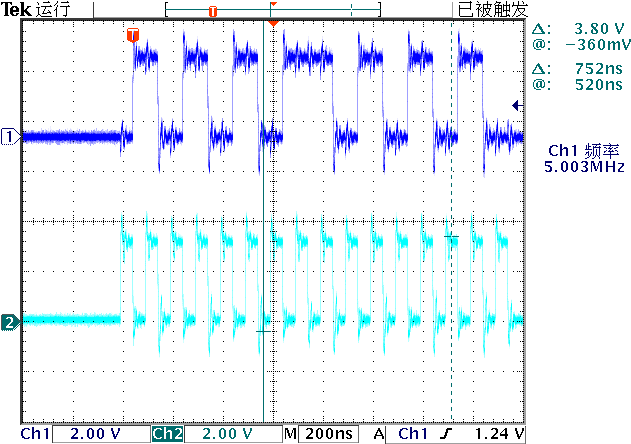

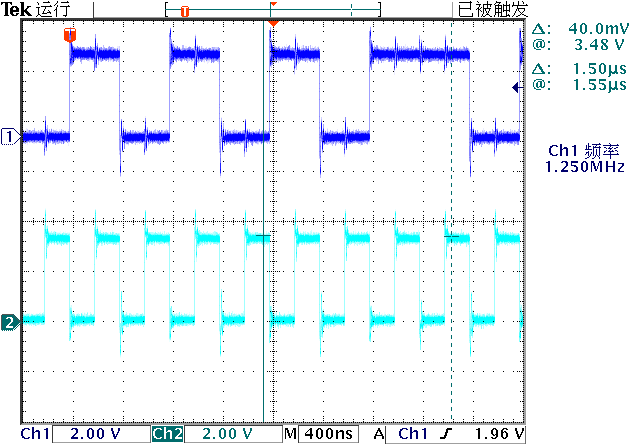

▲ 图2.1.3 测量SPI，MOSI的输出波形

设置输出的波特率为2.5MHz，此时便可以输出 0.4us 的低脉冲。

设置输出波特率为2.5MHz，可以产生所需要的0.4us的电平输出。波形如下图所示：

▲ 图2.1.4 设置输出波特率为2.5MHz，可以产生所需要的0.4us的电平输出

使用晶体管将MOSI波形进行反向，这可以：

• 能够满足WS2812控制脉冲电平极性要求。它要求控制信号在平时为高电平，通过低电平脉冲获得复位信号、0/1数据位信号。
• 提高带载能力。

▲ 图2.2.1 MOSI信号反向电路

由于BC547B的截止频率只有300MHz，信号通过BC547之后，引起了很大的失真。下图显示了信号波形。

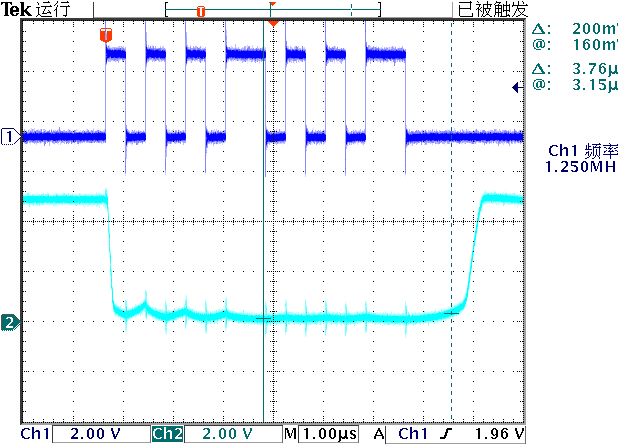

▲ 图2.2.2 MOSI 输入输出信号

为了提高响应速度，对电路进行如下的调整：

●电路元器件参数：
Q1：9018
R1：10k
R2：200

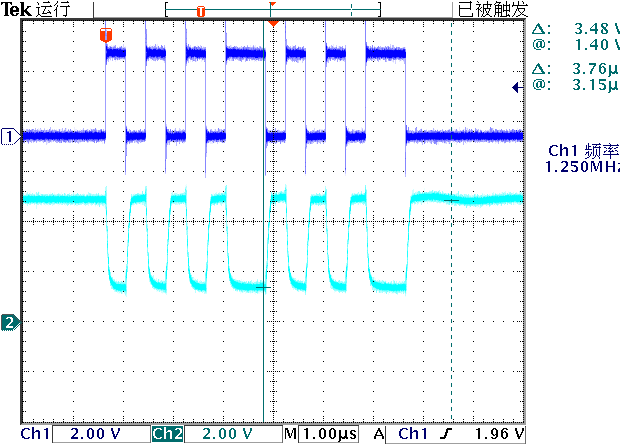

▲ 图2.2.3  电路参数修改之后输入输出波形

根据WS2812控制信号协议，RESET是时长超过50us的低电平，因此，在2.5MHz的波特率下，连续输出125bit的高电平，也就是16个byte的0xff，则可以产生：个1输出，便可以产生的低电平。

frommachineimportPin,Timer,SPI
importtime

hspi = SPI(1,2500000, sck=Pin(14), mosi=Pin(13), miso=Pin(12),
polarity=0)

buf = bytes([0xff]*16)
print(buf)

whileTrue:
hspi.write(buf)
time.sleep_ms(10)

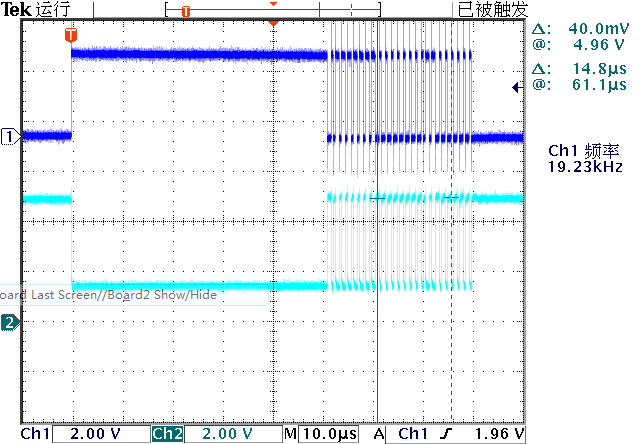

▲ 图2.3.1 连续输出16个0xff所产生的RESET信号

根据WS2812协议，每一组RGB需要24个bit，每个bit可以有SPI输出的3个bit来表示，因此输出一组RGB数据，则需要SPI输出。

由于存在MOSI输出反向，所以对应的RGB输出的高低电平需要进行反相。

●RGB的0,1bit对应SPI：
RGB-0：SPI-011
RGB-1：SPI-001

frommachineimportPin,Timer,SPI
importtime

hspi = SPI(1,2500000, sck=Pin(14), mosi=Pin(13), miso=Pin(12),
polarity=0)

defbyte2bin(b):
bstr = bin(b)[2:]
return'0'*(8-len(bstr)) + bstr

defrgb2byte(r,g,b):
str = byte2bin(g) + byte2bin(r) + byte2bin(b)
spistr =''.join([(lambdas:'011'ifs*'0'else'001')(x)forxinstr])
rgbdim = [int(spistr[i*8:i*8+8],2)foriinrange(9)]
returnbytes(rgbdim)

rgbbyte = rgb2byte(0xff,0x80,0x3f)
print(rgbbyte)

rstbyte = bytes([0xff]*16)
outbyte = rstbyte+rgbbyte

whileTrue:
hspi.write(outbyte)
time.sleep_ms(10)

输出RGB分别为:0xff, 0x80, 0x3f，对应的数据波形为：

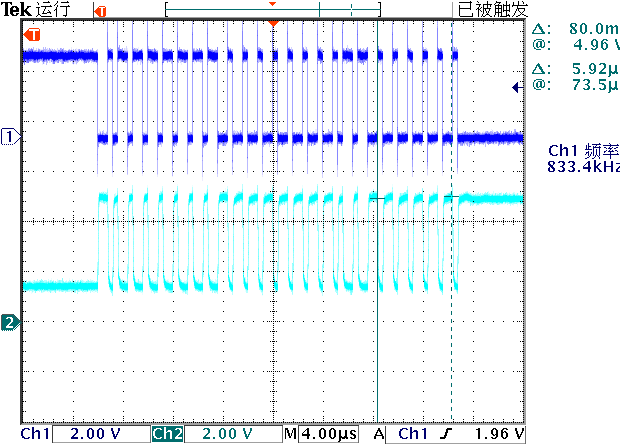

▲ 图2.3.2 带有一个RST信号的一组RGB波形

将RGB对应的输出脉冲展开后的波形，可以检查输出波形是否符合WS2812对应的控制信号协议。

▲ 图2.3.3 将RGB对应的输出脉冲展开后的波形

编程输出RGB为（0xff，0x0,0x0），对应WS2812应该是输出红色，但直接接入之后，WS2812输出为白色。

通过观察DI的波形，可以看到它处于高电平的时间超过400us，并且低电平大约为1.5V。这说明Q1的驱动不足。

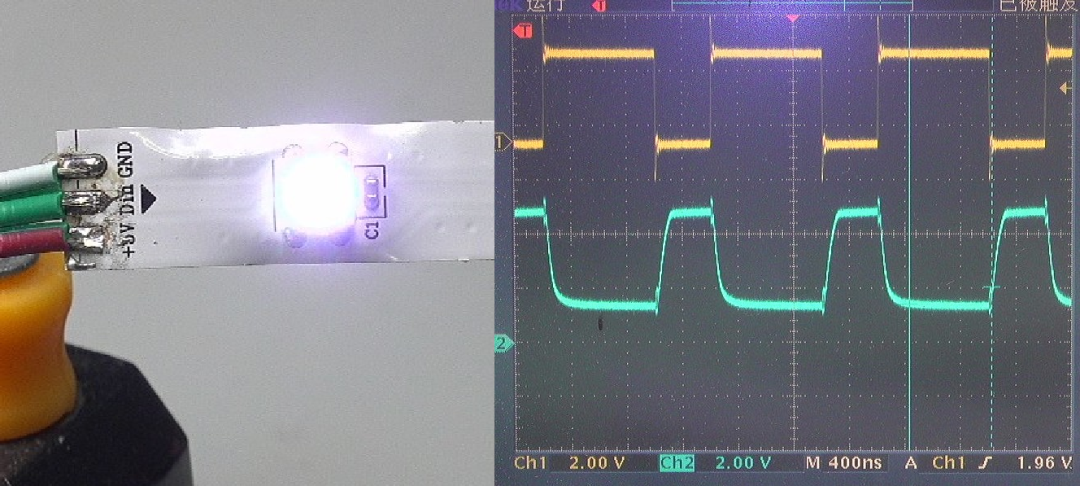

▲ 图2.4.1 DI波形以及对应的WS2812颜色

降低R1阻值，提高Q1响应时间，以及输出低电平降低。最后将R1的阻值更换成3.3k欧姆之后，D1波形有了改善，此时WS2812的颜色与设置的参数相符了。

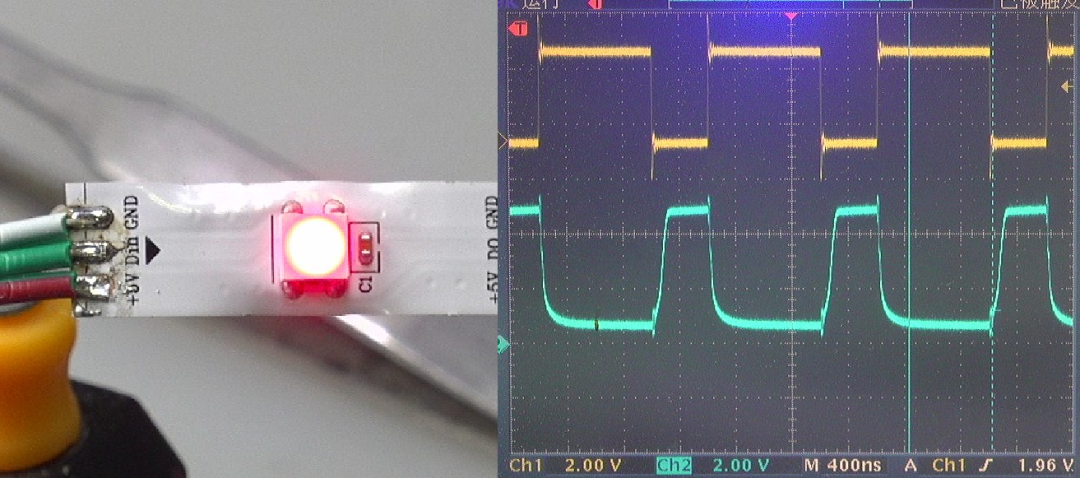

▲ 图2.4.2 DI波形以及对应的WS2812颜色
▲ 图2.4.3 最终对应的电路图中的参数

编程依次输出RGB颜色。

frommachineimportPin,Timer,SPI
importtime

hspi = SPI(1,2500000, sck=Pin(14), mosi=Pin(13), miso=Pin(12),
polarity=0)

defbyte2bin(b):
bstr = bin(b)[2:]
return'0'*(8-len(bstr)) + bstr

defrgb2byte(r,g,b):
str = byte2bin(g) + byte2bin(r) + byte2bin(b)
spistr =''.join([(lambdas:'011'ifs*'0'else'001')(x)forxinstr])
rgbdim = [int(spistr[i*8:i*8+8],2)foriinrange(9)]
returnbytes(rgbdim)

rgbbyte = rgb2byte(0xff,0x0,0x0)
rstbyte = bytes([0xff]*16)
outbyte = rstbyte+rgbbyte+rstbyte

whileTrue:
rgbbyte = rgb2byte(0xff,0x0,0x0)
outbyte = rstbyte+rgbbyte+rstbyte
hspi.write(outbyte)
time.sleep_ms(500)

rgbbyte = rgb2byte(0x0,0xff,0x0)
outbyte = rstbyte+rgbbyte+rstbyte
hspi.write(outbyte)
time.sleep_ms(500)

rgbbyte = rgb2byte(0x0,0x0,0xff)
outbyte = rstbyte+rgbbyte+rstbyte
hspi.write(outbyte)
time.sleep_ms(500)

下面显示了WS2812在SPI输出波形控制下完成颜色的转换。

▲ 图2.4.4  RGB转换颜色

利用ESP32中的硬件SPI输出脉冲波形，控制WS2812响应。

通过电路调整，选择了高频晶体管9018 作为输出反向晶体管，确定了放大电路参数，测试验证了利用高速SPI控制WS2812的硬件电路和软件。
