基于VHDL的QPSK调制解调系统设计与仿真

摘要：文中详细介绍了QPSK技术的工作原理和QPSK调制、解调的系统设计方案，并通过VHDL语言编写调制解调程序和QuaitusII软件建模对程序进行仿真，通过引脚锁定，下载程序到FPGA芯片EP1K30TC144-3中验证。软件仿真和硬件验证结果表明了该设计的正确性和可行性，由于采用FPGA芯片，减小了硬件设计的复杂性，该设计具有便于移植维护和升级的特点。
关键词：VHDL；QPSK；FPGA；QuartusII

    QPSK调制技术在数字通信调制技术中占有非常重要的地位，将通信技术与FPGA结合是现代通信技术发展的一个必然趋势。QPSK技术具有抗干扰性能强、误码性能好、频谱利用率高等优点，目前广泛应用于数字通信、数字视频广播、数字卫星广播等领域。文中详细介绍了QPSK技术的工作原理，完成QPSK调制、解调的系统设计方案，并通过VHDL语言编写调制解调程序，通过QuartusⅡ软件对模块和程序进行仿真，并通过引脚锁定，下载到FPGA芯片EP1K30TC144-3中，软件仿真和硬件验证结果表明了该设计的正确性和可行性。

1 基于FPGA的QPSK调制解调系统设计
    四进制绝对移相键控(QPSK或4PSK)利用载波的四种不同相位来表示数字信息。由于每一种载波相位代表两个比特信息，因此每个四进制码元可用两个二进制码元的组合来表示(常被称为双比特码元)，一般用格雷码排列。调制解调的实现原理框图如图1所示。由图1可知，电路主要由分频器和四选一开关等组成，分频器对外部时钟信号进行分频和计数，并输出4路频率相同而相位不同的相干数字载波信号；晶振及分频、移相电路分别送出调相所需的4种不同相位的载波，按照串／并变换器输出双比特码元的不同，逻辑选相电路输出相应相位的载波。四选一开关是在基带信号的控制下，对4路载波信号进行选通，输出数字QPSK信号。但这还不是真正的QPSK信号，需要在FPGA器件外部加一个D／
A变换器，将输出转换为模拟信号。

    由于QPSK信号可以看作两个载波正交2PSK信号的合成。对QPSK信号的解调可以采用与2PSK信号类似的解调方法进行解调，一般情况下采用相干解调，得到较好的解调效果。

2 QPSK数字调制器仿真

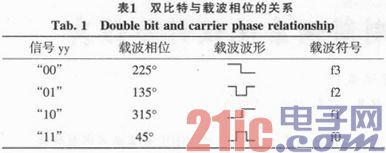

    QPSK信号产生的两种方法有相位选择法和正交调制法，在该设计中我们采用相位选择法，具体关系如表1所示。

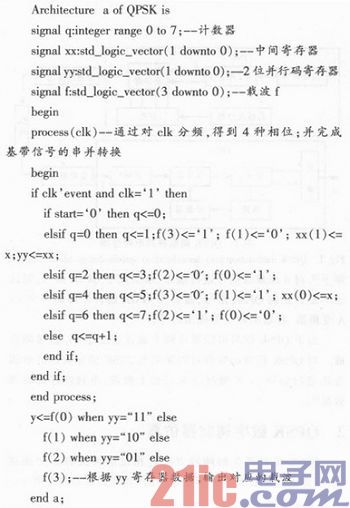

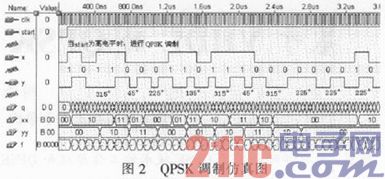

    输入时钟信号clk及使能信号start，当start为高电平时才进行QPSK调制，输入基带信号进行串／并变换。基带信号x由一路信号变为两路并行信号，变换后分别为a信号和b信号，则ab信号构成两位并行信号yy，变换后的yy值如表1所示。时钟信号进入八分频计数器q进行分频得到4种不同相位的载波。载波相位为45°、135°、225°、315°的4种载波。四选一开关根据信号yy值，选择载波对应相位进行输出，可得到已调信号Y。如表1所示，当yy值为“0”，选择输出对应的载波f3；当yy值为“01”，选择输出对应的载波f2；当yy值为“10”，选择输出3对应的载波f1；当yy值为“11”，选择输出对应的载波fo，即最终选择输出的载波波形就构成调制信号Y。当start为高电平时，进行调制，当输入的基带信号为1011 00 01 10 11 10 00 00 00，仿真结果如图2所示，选择相位分别为315°，45°，225°，135°，315°，45°，315°，225°，225°，225°。QPSK调制结构体的VHDL程序如下：


3 QPSK数字解调器仿真

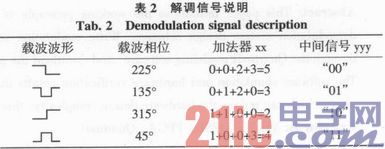

    根据解调原理，MPSK解调电路的VHDL模型如图1所示，输入时钟信号clk及使能信号start，当start为高电平时才进行MPSK解调，输入已调信号x，设输入相位为225°，315°，45°，225°，135°，315°，45°，315°，225°，225°，225°，315°的载波波形，将一个信号周期分成4份，高电平权值分别为0，0、0、0．低电平权值分别1、1、2、3，如表2所示。

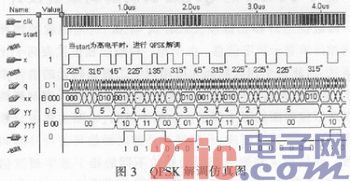

    由图1可知，当调制信号x为低电平时，译码器1根据计数器q值。送入加法器XX相应的数据。经过反复的运算后，当q值为0和1时，加法器xx再将运算结果送到寄存器。译码器2根据yy数据通过译码，输出2位并行信号YYY。如表2所示，中间信号yy与YYY的关系为：5对应“00”；3对应“01”；2对应“10”，4对应“11”。并行信号YYY进行并／串转换后得到Y值。最终实现了相位为225°的载波，对应输出Y值为“00”相位为135°的载波，对应输出Y值为“01”；相位为315°的载波，对应输出Y值为“10”；相位为45°的载波，对应输出Y值为“11”。sta rt信号为高电平时开始解调信号，输出结果(y)为0010 11 00 01 10 11 10 00 00 00 10，仿真结果如图3所示。

4 结束语
    本文基于VHDL方式实现了QPSK数字调制解调电路的设计，通过QuartusII软件建模对程序进行仿真，并通过引脚锁定，下载到FPGA芯片EP1K30TC144—3中，软件仿真和硬件验证结果表明了该设计的正确性和可行性，对比传统的电路设计有着明显的优点，简化设计，降低硬件电路的复杂性，并由于采用FPGA芯片，提高了设计的灵活性和可移植性，减小硬件设计的复杂性，便于移植维护和升级的特点。如为了防止相位模糊现象，采用差分编码，采用QDPSK调制解调系统，只需更改软件程序即可。
