DCDC芯片的LED恒流驱动电路设计

 其实每款DC/DC的IC(无论升压或降压)都能接成恒流的LED的驱动，现在分别以KZW3688和CE9908为例介绍一下接法及特点。

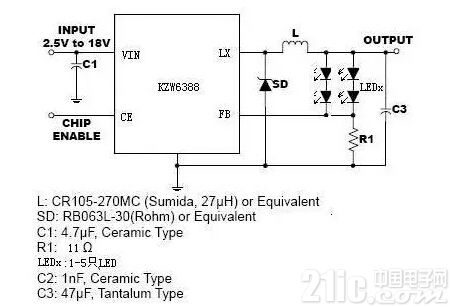

1、KZW3688降压IC，其接法如下：

原理非常简单，大家一看便知这里不再赘述;其中R1的值的算法是3.3V/所需电流.上图中接的是2-5只，也可以多路并联使用，并且这里有个问题问大家：C2是否需要呢?看一下下图中的接法：

去掉了C2，并联了一路甚至几路LED串，感到效果如何?有兴趣回答吗?

适合这种接法的电路太多了，除3688外，还有PT1102、1101、lm2596、 GA8512、1016、1014、313、1011等任何的降压IC都能接成这样的电路，这种电路的转换效率高达95%以上，但实际使用时效率却是在 36%-88%之间，还没有某些针对性的线性的效率高，想一想这是为什么?同时指出：很多恒流电路，把LED驱动电路的效率写成是IC转换的效率，这是不对的，是误导，希望广大工程师注意这些资料里的参数。

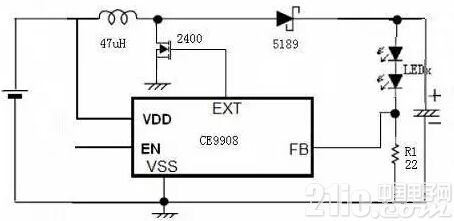

2、升压IC，以CE9908为例，接法如下：

原理大家想一想，接法也可以先串联接成串、再把串并起来形成N个支路，在这里我有意先不谈功率因数，只谈效率，这个效率也是在36-88%之间，大家现在明白了吧?在我们心中奉为“高效率”的IC其实际的作用在LED上的效率，一定要实际测量才是.

这两个图只是仅仅说明原理，在使用中应灵活运用，相信大家会掌握更多的技巧，例如用外接 MOS管方式直接用低压降压的IC接成220V直接输入的AC/DC方式(类似于9910)、用更低的取样电压(FB端)来提高整个电路的效率、用并联谐振方式结合IC特点、针对性的设计出高效优质的LED驱动电路。
