一. 设计方案

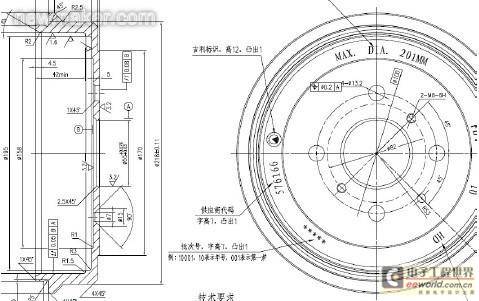

零部件1方案：
检具设计简略说明：
以中间A基准孔为主定位基准孔，主定位销采用固定式圆锥销，其上部按最大实体设计圆柱销，下部为圆锥形式。圆形工件，对周向自由度不需控制，所以不设置辅助定位销。其它五个孔分别采用固定测量销进行检测。
工件能插入检具为合格，否则为不合格。
材料：主体采用45钢，调质。测量元件采用工具钢淬火。表面发黑处理。
加工周期：一个月

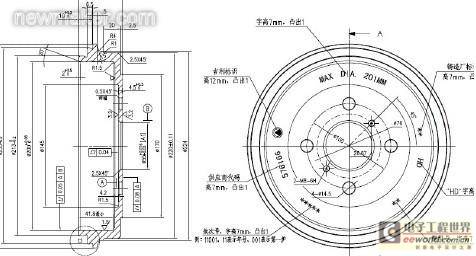

零部件2方案：
检具设计简略说明：
以中间A基准孔为主定位基准孔，主定位销采用固定式圆锥销，其上部按最大实体设计圆柱销，下部为圆锥形式。圆形工件，对周向自由度不需控制，所以不设置辅助定位销。其它七个孔分别采用固定测量销进行检测。
工件能插入检具为合格，否则为不合格。
材料：主体采用45钢，调质。测量元件采用工具钢淬火。表面发黑处理。
加工周期：一个月
零部件3方案：
检具设计简略说明：
以中间B基准孔为主定位基准孔，主定位销采用固定式圆锥销，其上部按最大实体设计圆柱销，下部为圆锥形式。圆形工件，对周向自由度不需控制，所以不设置辅助定位销。其它六个孔分别采用固定测量销进行检测。
工件能插入检具为合格，否则为不合格。
材料：主体采用45钢，调质。测量元件采用工具钢淬火。表面发黑处理。
加工周期：一个月
