教你如何用万用表检测普通二极管的好坏

　　二极管的故障主要表现在开路、短路和稳压不稳定。在这3种故障中，前一种故障表现出电源电压升高；后一种故障表现为电源电压变低到零伏或输出不稳定。那么二极管的的故障

　　二极管常见故障的判断：

　　通过在路通电测试稳压二极管两端的电压，可以判断稳压二极管的故障性质。

　　1.开路

　　二极管开路后，它两端的电压会升高，据此不难作出判断。

　　2.短路

　　二极管发生短路故障，它两端的电压会降低到零伏。

　　3.稳压值不稳定

　　二极管质量不良，会导致输出电压不稳定。用万用表的直流电压挡测量稳压二极管两端的电压时，会发现电压有忽高忽低的现象产生。

　　如何用万用表检测普通二极管的好坏：

　　1、辨别出二极管的正负极，有白线的一端为负极，另一端为正极

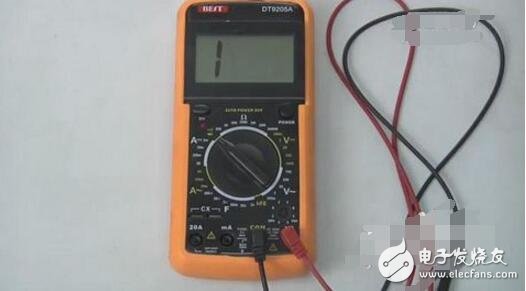

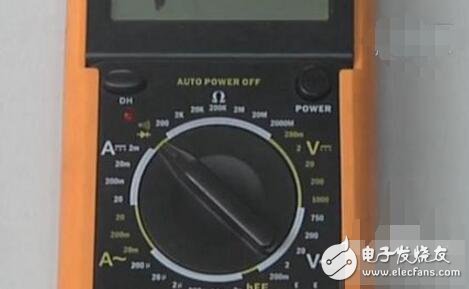

　　2、将万用表上的旋钮拨到通断档位，并将红黑表笔插在万用表的正确位置。

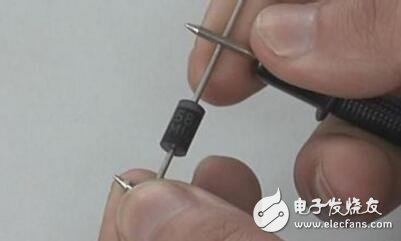

　　3、将红表笔接二极管正极，黑表笔接负极。然后观察读数，如果满溢（即显示为1），则二极管已坏。若有读数，则交换表笔，若还有读数而不满溢，则二极管坏。

　　4、如果是发光二极管，若二极管正常，则可以看到微弱的亮光，长脚为正极。

　　用万用表测二极管好坏汇总

　　一、稳压二极管的检测

　　1．正、负电极的判别

　　从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R&TImes;1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。

　　若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。

　　2．稳压值的测量

　　用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。

　　也可用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是：

　　将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。

　　若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。
