如何用万用表检测ULN2003ag集成块的好坏？

　　万用表是一种带有整流器的、可以测量交、直流电流、电压及电阻等多种电学参量的磁电式仪表。对于每一种电学量，一般都有几个量程。又称多用电表或简称多用表。万用表是由磁电系电流表（表头），测量电路和选择开关等组成的。通过选择开关的变换，可方便地对多种电学参量进行测量。其电路计算的主要依据是闭合电路欧姆定律。万用表种类很多，使用时应根据不同的要求进行选择。

　　万用表不仅可以用来测量被测量物体的电阻，万用表（图1）交直流电压还可以测量直流电压。甚至有的万用表还可以测量晶体管的主要参数以及电容器的电容量等。充分熟练掌握万用表的使用方法是电子技术的最基本技能之一。常见的万用表有指针式万用表和数字式万用表。指针式多用表是一表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。

　　数字式万用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。万用表是公用一个表头，集电压表、电流表和欧姆表于一体的仪表。万用表的直流电流档是多量程的直流电压表。表头并联闭路式分压电阻即可扩大其电压量程。万用表的直流电压档是多量程的直流电压表。表头串联分压电阻即可扩大其电压量程。分压电阻不同，相应的量程也不同。

　　万用表的表头为磁电系测量机构，它只能通过直流，利用二极管将交流变为直流，从而实现交流电的测量。那么万用表可以检测ULN2003ag集成块的好快吗？要如何检测呢？一起了解一下。

　　如何用万用表检测ULN2003ag集成块的好坏

　　作用：ULN2003是七路反向驱动器，通常用来驱动继电器来控制外设。

　　原理：当输入端为低电平时ULN2003输出端为高电平，继电器得电吸合。

　　输入兼容各种类型的逻辑电路，输出口最高电压50V。

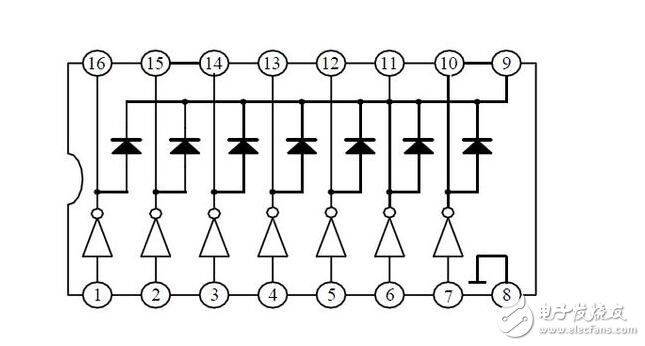

　　引脚图如下：

　　单片检测方法：首先，测VCC与GND间的阻值（16与8脚之间），是否短路？其次， 测输入端1234567脚与8间的阻值，应该是相等，或者相差不大，然后，测输出端9101112131415脚与8间的阻值，应该是相等，或者相差不大，

　　在电路中的检测方法：

　　各路会受到外接电阻的影响，最好是再拿一块正常的电路板，对比测量相同脚位的电阻。或者在有输入时，测量对应脚的输出电压。
