万用表判断中、小功率三极管性能好坏的方法

来源:elecfans发布时间:2019-09-15868浏览

要想知道三极管的性能好坏，并定量分析其参数，则需要专门的测量仪器，如JT一l晶体管特性图示仪。当不具备专用的测量仪器时，用万用表可以粗略地判断三极管的好坏。下面介绍用万用表判断中、小功率（1W以下）三极管性能好坏的方法。

（1）三极管性能好坏的检测

1）三极管极间电阻的测量通过测量三极管极间电阻的大小，可以判别管子的内部是否短路、断路。方法是：用万用表的Rx1k挡或Rx1O0挡测量管子的基极与集电极之间的正向电阻与反向电阻，与发射极之间的正向电阻和反向电阻。

对于正常的中、小功率三极管而言，正向电阻为几百欧姆至几千欧姆，反向电阻为几百千欧以上。不论是正向电阻还是反向电阻，硅材料的三极管都要比锗材料的三极管的极间电阻高。

当测得的正向电阻近似为无穷大时，表明管子内部断路。如果测得的反向电阻很小或为零时，说明管子已被击穿或短路。在检测小功率三极管时应选用万用表的Rx1O0挡或Rx1k挡，绝不能用Rx1挡或Rx1Ok挡，因为前者的电流大，后者的电压较高，都可能造成三极管的损坏。

表1列出了对四个常用三极管所测极间正、反向电阻值，供测量时参考。

表1常用三极管的极间正、反向电阻

2）三极管穿透电流的测量检测PNP管时红表笔接集电极，黑表笔接发射极，万用表的量程为Rx1k挡测得的阻值应在5OkΩ以上。阻值越大，说明管子的穿透电流越小，管子的性能就越好，如果阻值小于25kΩ时，说明管子的穿透电流大，工作不稳定并有很大噪声，不宜选用。检测NPN管时，应将表笔对调测集电极与发射极之间的电阻值，阻值应比PNP管大得多，一般应在几百千欧以上。

3）电流放大系数尸值的估测测PNP三极管时，将万用表置于Rx1k挡或Rx1O0挡，把红表笔接集电极，黑表笔接发射极，测其阻值并做记录，然后将1OOk Ω电阻接人电路，如图1所示。接人电阻后的阻值应比不接电阻时要小，即表针的摆动变大，摆动越大说明管子的放大能力越好，如接人电阻后表针仍停留在原位不动，表明管子的放大能力很差。

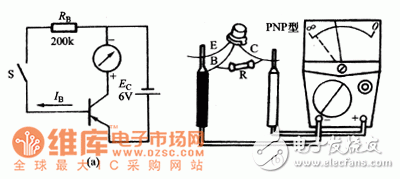

图1三极管β值的估测

（a）测量原理;（b）实测方法

测量NPN型三极管时，其方法与PNP完全一样，只是把红、黑表笔对调就可以了。

（2）三极管的管脚判别三极管的管脚位置，可用万用表的欧姆挡测其极间阻值进行判别。

1）基极的判别将万用表置于Rx1k挡，用黑表笔接三极管的任意一极，再用红表笔分别去接触另外两个电极测其正、反向电阻，百到出现测得的两个电阻都很大。（在测量过程中，如果出现一个阻值很大，另一个阻值很小，此时就需将黑表笔换一个电极冉测），此时黑表笔所接电极就是三极管的基极b，而且为PNP型管子。当测得的两个阻值都很小时，黑表笔所接就为基极，而且为NPN型管子。

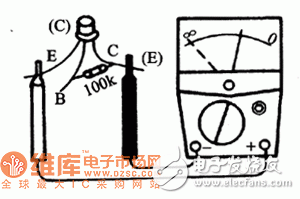

2）集电极、发射极的判别对锗材料的PNP、NPN待测管子，可先用上述方法确定管子的基极b，然后置万用表为Rx1lk挡，再测剩余两个电极的阻值，对调表笔各测一次，在阻值较小的一次测量中，对PNP型管子红表笔所接为集电极，黑表笔所接为发射极。对于NPN型管红表笔所接为发射极，黑表笔所接为集电极。如图2所示。

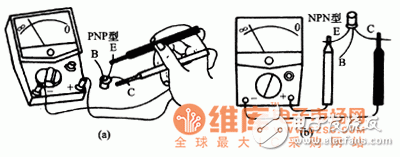

图2锗三极管引脚的判别
