直流电阻测试仪原理是什么_直流电阻测试仪用途

来源:elecfans发布时间:2019-09-15766浏览

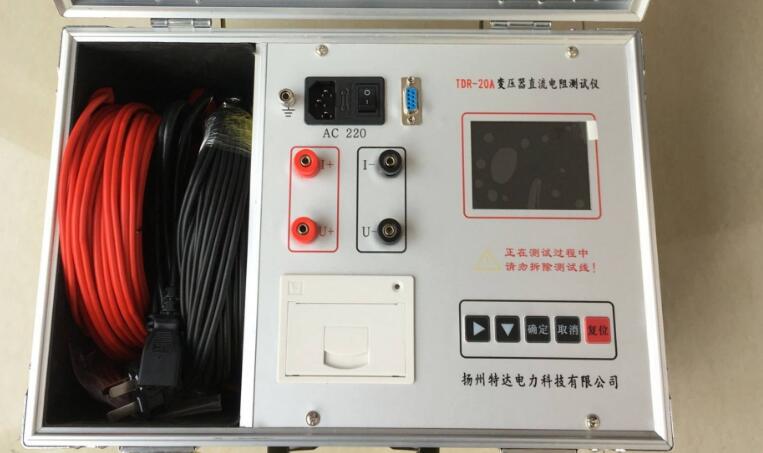

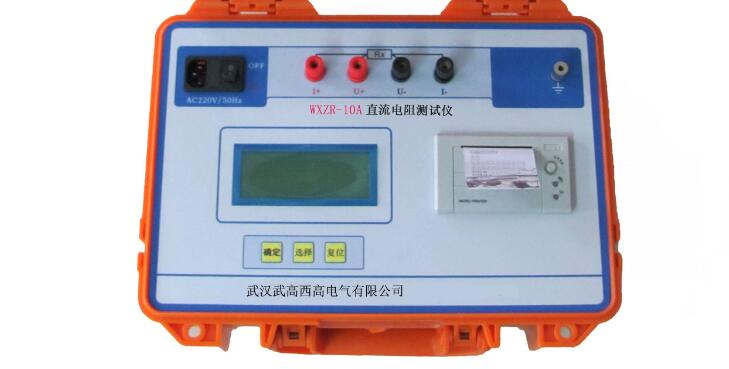

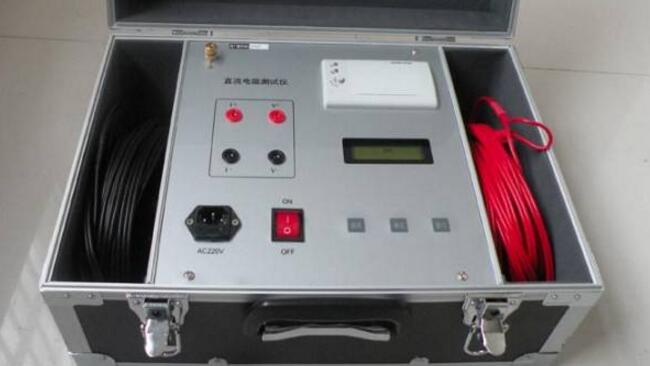

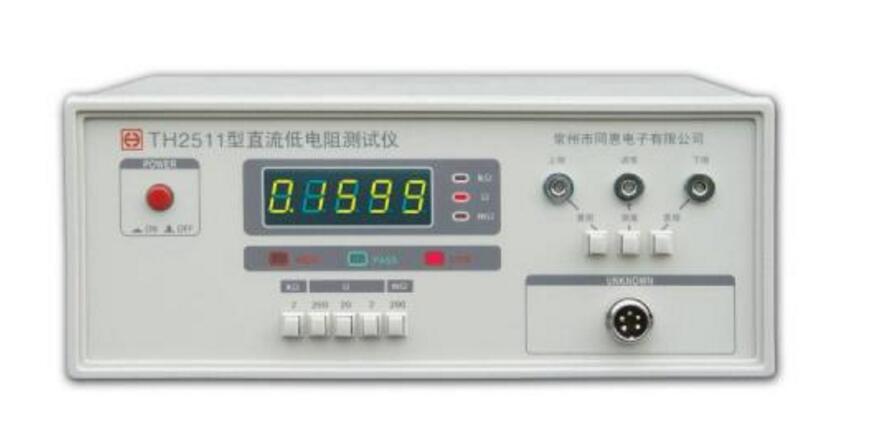

　　直流电阻测试仪简介

　　直流电阻测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了先进的开关电源技术，由四位半LCD液晶显示测量结果，三位半LCD液晶显示环境温度或测试电流值，克服了其它同类产品由LED显示值在阳光下不便读数的缺点，同时具备了自动消弧功能。本仪器具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器，其测量速度比电桥快一百多倍。仪器内装可充电电池组（12V），交、直流两用，便于现场及野外测试。

　　直流电阻测试仪主要特点

　　1、采用高速16位A/D转换器，测量数据稳定，重复性好。

　　2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。

　　3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。

　　4、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。

　　5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。

　　6、可显示测量电流和测量时间。

　　7、智能化功率管理技术，可有效减轻仪器内部发热。

　　8、可储存120次测量数据，掉电不丢失。

　　9、全部汉字菜单及操作提示，直观方便。10、数字电阻测量仪测量精度高、性能稳定、显示清晰、测量范围宽、抗干扰能力强。

　　直流电阻测试仪技术指标

　　输出电流：5A、10A、20A、50A

　　量程：　40μΩ～400mΩ（50A）

　　100μΩ～1Ω（20A）

　　500Ω～2Ω（10A）

　　1mΩ～4Ω　（5A）

　　准确度：0.2%

　　分辨率：1μΩ

　　工作温度：0～40℃

　　环境湿度：≤90%RH，无结露

　　工作电源：AC220V±10%，50HZ±1HZ

　　恒流源：2A（1μΩ～20mΩ、20mΩ～200mΩ、0.2Ω～2Ω）

　　200mA（2Ω～20Ω）

　　直流稳压稳流电源特点

　　直流稳压电源是高稳定度的稳压稳流自动转换的精密直流电源、输出电压在额定范围内连续可调。输出电流、电压显示分别有数显，液晶显示，指针式。电源形式有单路、双路和三路三种以上。双路输出都可设计串联或并联，输出具有良好的、过载、过压、短路等保护措施，安全性极对可靠。

　　直流电阻测试仪工作原理

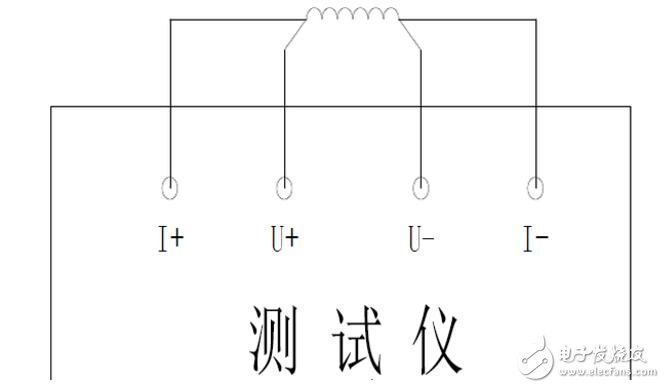

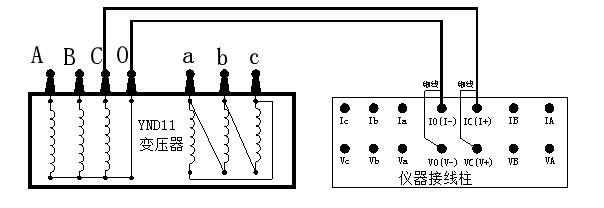

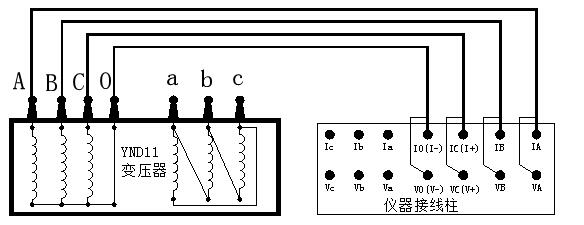

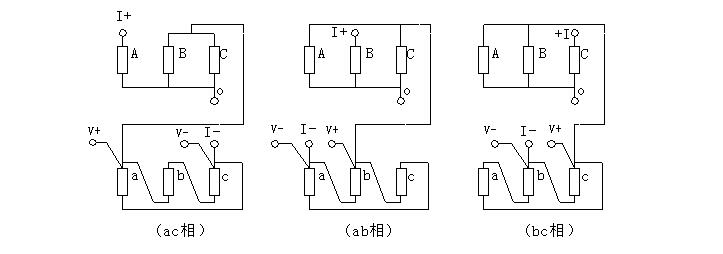

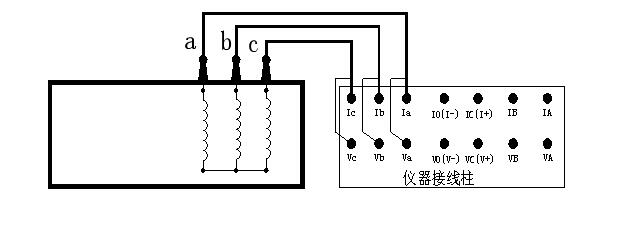

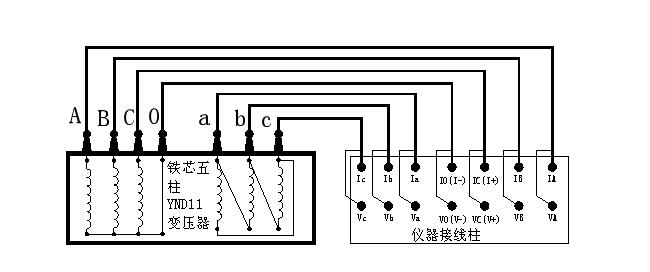

　　直流电阻测试仪内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。

　　直流电阻测量仪的用途

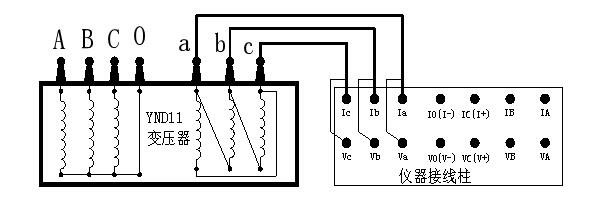

　　直流电阻测量仪是测量电力变压器、重型电机、互感器等各类理性负载的直流电阻及低压开关接触电阻、电缆电线或者焊缝接口电阻的现实仪器。直流电阻快速测试仪，是取代直流单、双臂电桥的高精度换代产品。变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。通过测量变压器绕组的直流电阻，可以检查出引线的焊接或连接质量，绕组有无匝间短路或开路，以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量，而这类电桥的测量电流为毫安级，测量起来时间需要很长，而且精度也较低。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，从而开发了直流电阻快速测试仪。
