利用力科示波器分析跳频信号

针对跳频信号，可以使用力科示波器对射频或中频信号做时域采集，利用以下功能进行测量和分析：
1. 测量信号频率随时间变化的规律

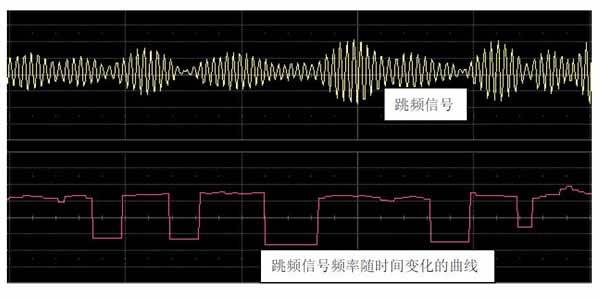

示波器可以对信号每个周期的频率进行测量，并画出频率随时间变化的曲线，方便了解跳频信号的频率变化
规律，如下图：

2. 测量跳频信号实时频谱
一般的频谱仪扫描时间长，一次扫描周期内，信号频率特性可能已经发生了多次变化，无法捕获实时频谱。
也有专门的实时频谱仪，但捕获带宽有限，当跳频范围很大时就无能无力。力科示波器作为时域仪器，能够对采
集的信号做FFT 频域分析，可以当作频谱仪使用，并且捕获带宽非常大，比如20GS/S 的采样率可以实现10GHZ 的

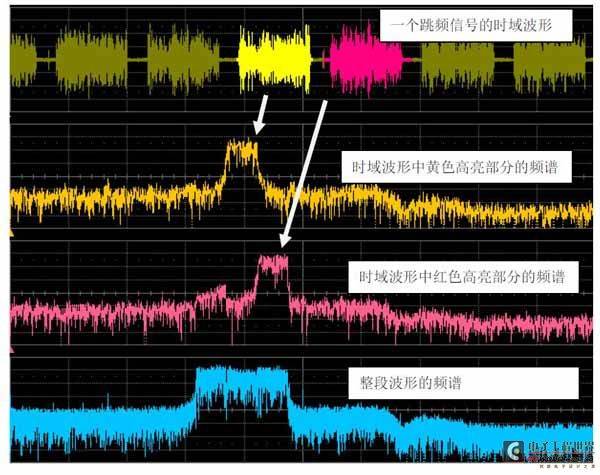

捕获带宽。另外力科示波器可以对捕获的时域信号做区域分段式的频谱，起到实时频谱仪的效果，例如下图，非
实时频谱仪得到的频谱可能如同最后一道蓝色波形一样，无法反映频谱的变化情况，而力科示波器可以对任意一
部分波形做频谱，得到频谱的变化特性：

3. 谱图（Spectrogram）分析功能

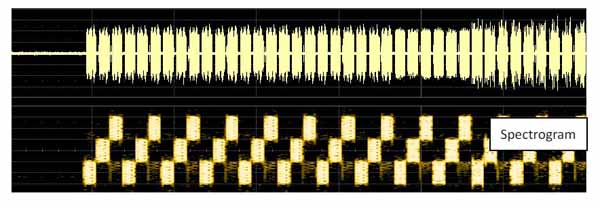

力科示波器还能对跳频信号做Spectrogram 谱图分析。如下图，第二道波形是第一道波形的谱图。其纵轴单
位为频率。横轴为时间，和第一道波形对应。通过谱图能更清晰地反映信号频率随时间变化的过程，并且能时域
波形相对应，观察频谱变化瞬间的时域波形。

4. 嵌入用户自定义信号处理算法
力科示波器可以嵌入自定义的算法程序，实现定制的信号处理，这样力科示波器不仅是一个信号采集平
台，也是一个信号处理平台，实现前仿真、后验证等功能。例如用户可以编制MATLAB 程序对跳频信号进
行分析，借助强大的MATLAB 工具箱，实现快捷的信号处理。MATLAB 处理后的数据可以直接在示波器上

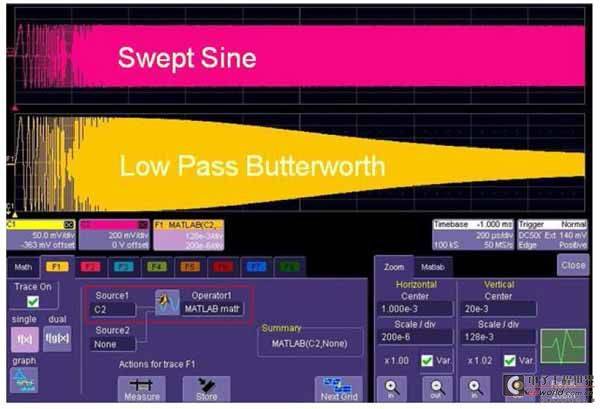

显示。下图是在力科示波器中调用MATLAB 的滤波器函数对一个扫频信号进行滤波，滤波后的波形同时在
示波器上显示。
