CINNO Research产业资讯,LG显示(以下LGD)积极加强中小尺寸OLED,目前正在推进主制程变更,以实现产品提升。
根据韩媒ddaily报道,LGD联手设备供应商Jusung Engineering正评估TFT蒸镀方式的变更。

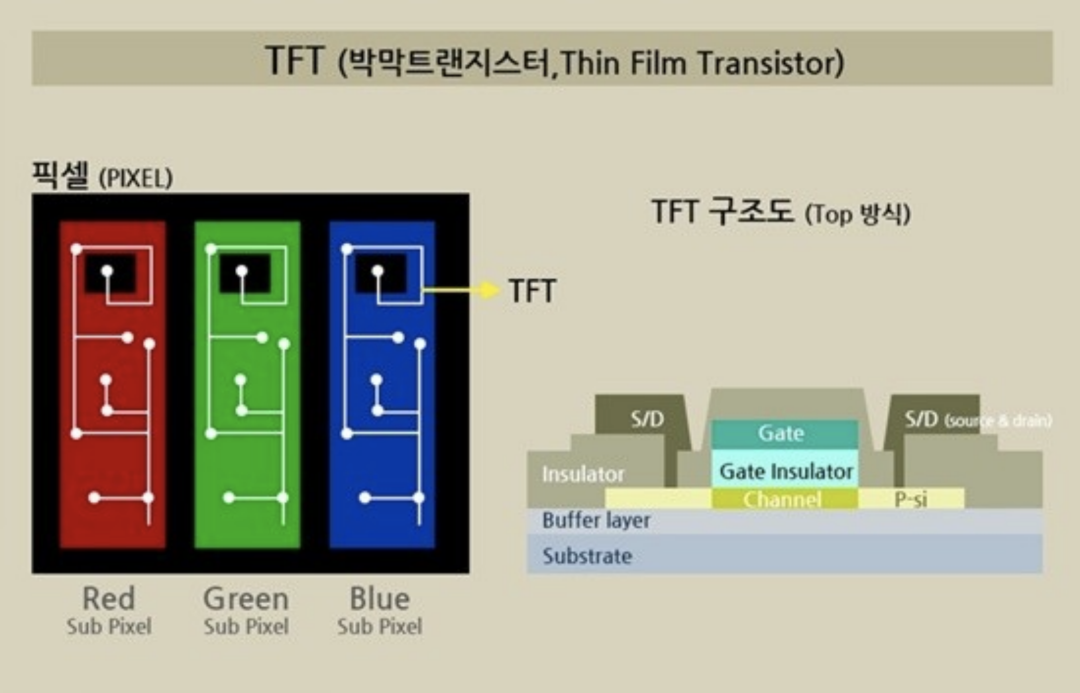

OLED TFT是控制由有机物组成的红、绿、蓝(RGB)像素,起到调节光亮度的电开关。TFT是通过反复清洗、蒸镀、PR涂布、显影、蚀刻、PR剥离等制程制作。通俗来讲,就是在玻璃或塑料的基板上堆积薄膜,在薄膜上画出电路图案后蚀刻完成TFT。
此前,薄膜蒸镀主要使用化学气象沉积(CVD)工艺。CVD是通过化学反应在基板上形成薄膜的方式。CVD有很多种,其中利用plasma的PECVD使用最广。
但CVD的缺点是蒸镀膜均一度的薄膜涂布性较低,是TFT变薄和性能提升的绊脚石。作为替代方案衍生出的就是ALD工艺。 ALD是将原料和反应气体交叉注入,形成薄膜的方式。原料和气体反应形成原子单位薄膜,可以实现厚度调节。且优秀的吸附力等也是优点之一。
但ALD也并非无缺点。与CVD相比费用更高,制程时间更长,使得生产效率低下。ALD虽在半导体领域实现商用已久,但工艺水平相对较低的显示领域并无广泛使用。
而据悉,最近LGD正在考虑用ALD代替CVD的方式。LGD认为,如果将薄膜变薄,减少制程数,就可以抵消制程时间变长的问题。且ALD在结构上比CVD坚固且制程温度更低,可以将塑料基板的损伤最小化。
LGD正在与供应TFT蒸镀设备的Jusung Engineering共同进行相关开发。CVD和ALD混搭方式也是评估对象。就是在蒸镀制程中交替使用CVD和ALD。
