新型蓝牙气表方案出炉！设计要诀在这里

 目前市场上越来越多的智能水/气/热表选用瑞萨的主平台，从性能、可靠性和整体成本来说，世强代理的瑞萨MCU和SOC的方案确实有优势，详见以下分析：

图1：基于瑞萨MCU/SOC的世强智能水/气/热表方案

如上图所示为基于瑞萨R7F0C002/R7F0C019/R7F0C004的世强智能水/气/热表解决方案的原理框图，包括以下功能模块：

        采用3.6V锂电池直接供电，且具电池低电压检测指示功能 ；

        蜂鸣器报警控制；

        实时时钟指示，闰年自动翻转；

        内置LCD驱动，支持多种驱动方式；

        阀门堵转检测；

        超低低功耗设计；

        具内部硬件乘除法器；

        可扩展的通讯接口，方便数据采集；

世强智能水/气/热表方案为预付费IC卡式表，符合CJ/T133-2012《IC卡冷水水表》及CJ 128-2007《热量表》等相关行业标准，支持“先买水/气后用水/气”的预付费管理方式，在一定程度上改善了传统管理模式的种种弊端，符合我国的基本国情，有很强的实用价值。

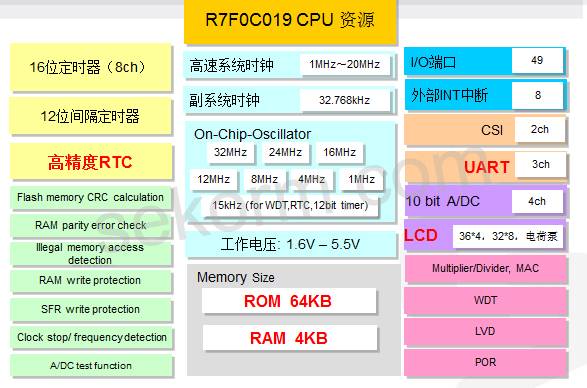

该方案中的主控MCU推荐使用世强目前代理的瑞萨R7F0C019，想了解这颗物料也可在世强元件电商平台输入关键字搜索。首先，这颗MCU的资源丰富：ROM和RAM空间大，程序扩展方便；LCD内置电荷泵，能增强低功耗下的显示效果；内置高精度符合国网要求的RTC，内置高精度时钟，实现串口通信也无需外接晶体；其静态功耗小于1uA，并支持1.6V-5.5V宽工作电压，可适应各种电池。下图2所示为R7F0C019的内部组成：

图2：世强R7F0C019的内部组成

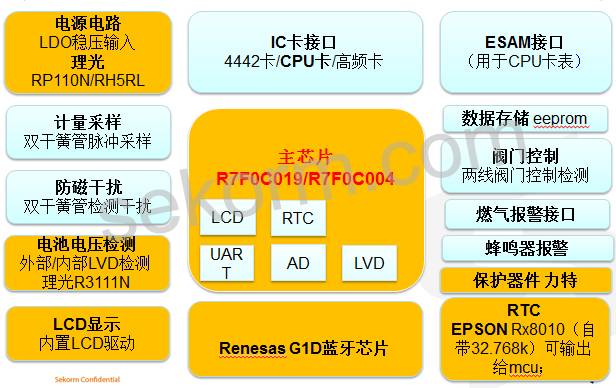

除了主流的智能三表，还有一种新型蓝牙表，用户只需通过手机蓝牙就能自己读取数据和缴费，如下为新型蓝牙表的原理框图：

图3：世强新型蓝牙表的原理框图

图3 所示框图里的主控MCU仍可采用世强代理的瑞萨R7F0C019或者R7F0C004，蓝牙模块也可以使用RL78/G1D（蓝牙SOC芯片，内置一颗MCU和蓝牙4.1协议）自己做设计。
