智能虹膜锁DIY全攻略

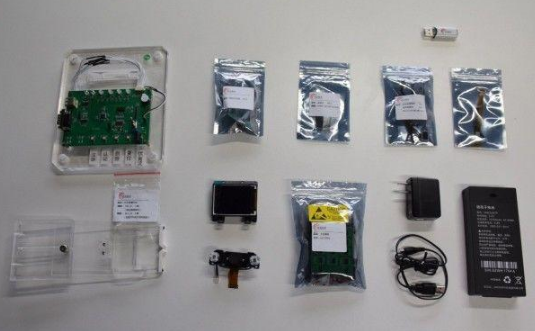

二话不说，先上图！

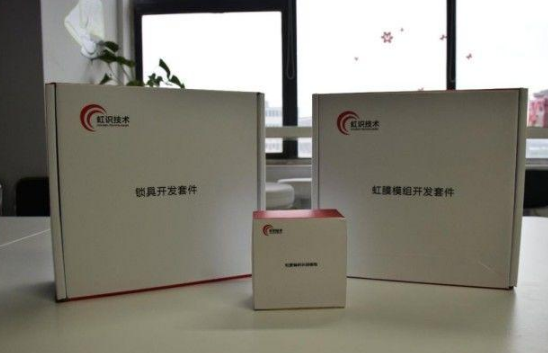

武汉虹识自主研发的虹膜锁方案套件包括：虹膜模组开发套件、虹膜编码识别模组、锁具开发套件。整洁明快的方盒，蕴藏着技术研发团队的智慧结晶。

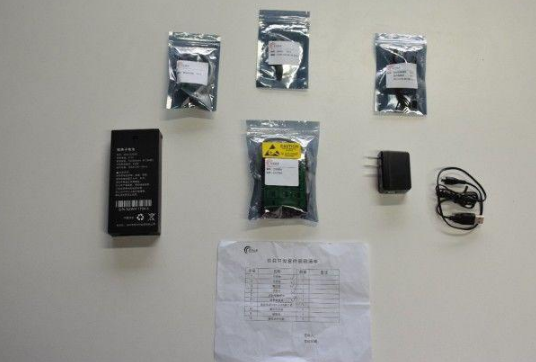

材料清单

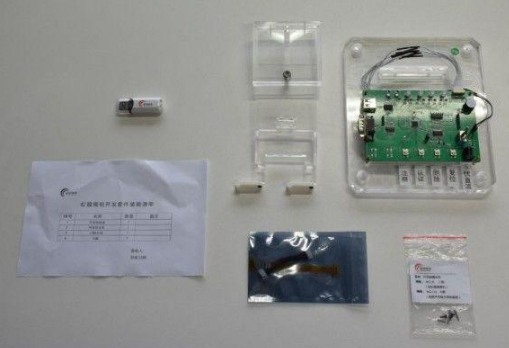

虹膜模组开发套件

开发板底座一个

开发板支架一个

J3延长线一条

U盘一枚

锁具开发套件

主控板一块

主板盒一个

触控板一块

滤波片一块

防拆报警模块

扬声器模块

紧急电源MicroUSB接口板

复位开关板一块

锂电池一块

锂电池充电器一个

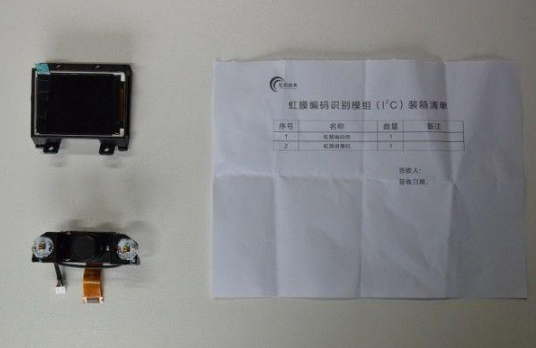

虹膜编码识别模组

虹膜编码板一块

虹膜摄像机一个

HS－QDEV－ERM100开发板是武汉虹识技术有限公司为了帮助客户和开发者快速熟悉和使用 HS－QMOD－ERM100 虹膜编码识别模组而推出的开发板，开发板采用 STM32 作为主控芯片，包含串口，JTAG，按键，双色 LED，蜂鸣器、语音等外设资源，开发板内置程序可实现虹膜模块的注册，识别，删除，复位等功能，用户可通过 JTAG 接口升级开发板固件，也可以根据需要进行二次开发。

这次DIY虹膜锁主要是借助开发套件进行功能测试，确认虹膜模组功能OK。

组装测试

虹膜模组开发套件组装

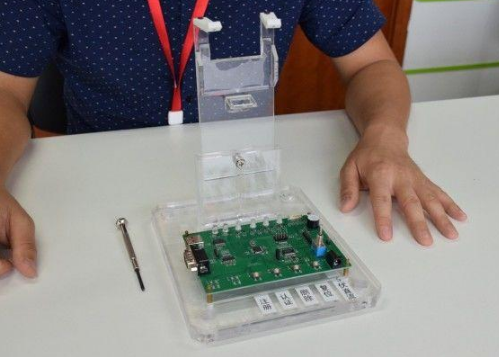

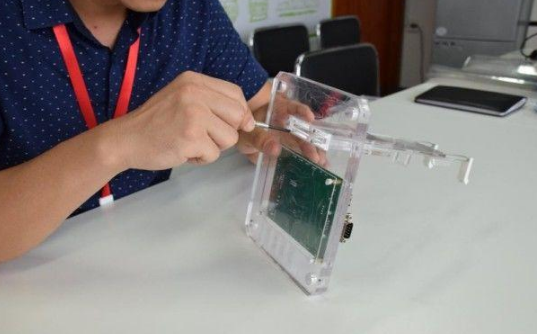

将开发板支架插入开发板底座插槽中，用四颗M2x12 螺丝进行固定。

虹膜模组开发套件组装完成。

虹膜编码识别模组组装

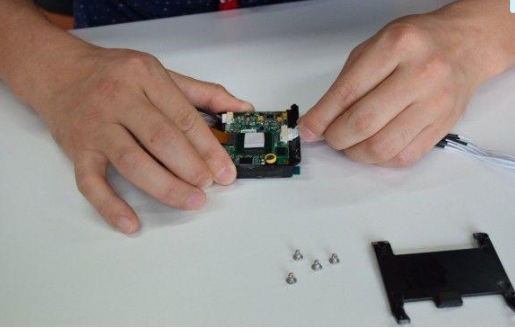

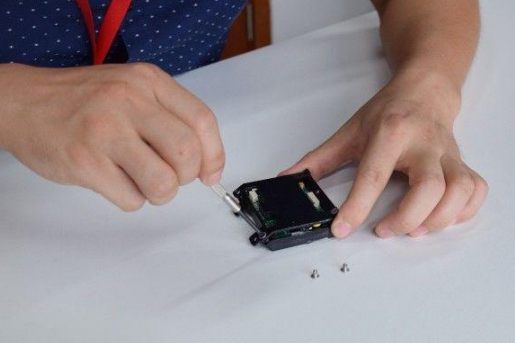

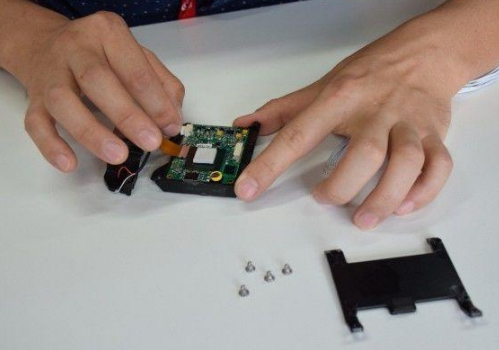

1．用螺丝刀将结构件四颗螺丝拆开，便于连接线接入。

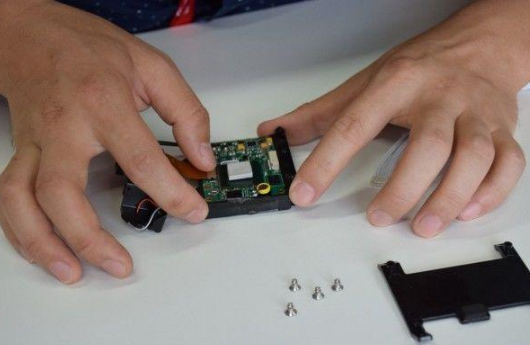

2．按压接入FPC软排线，注意对准接口卡到位。摄像机模块与主控板进行数据交换。

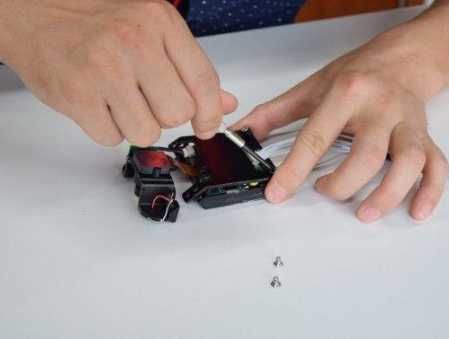

3．接入虹膜摄像机电源线。

4．接入8pin主控板连接线。

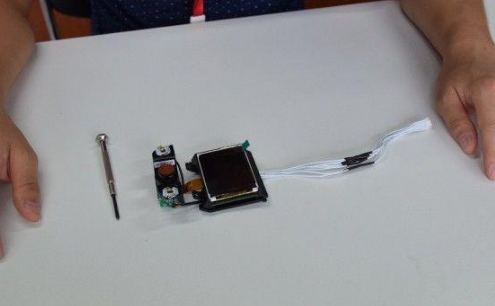

5．接完线后用螺丝锁好后盖。

虹膜模组与模组开发套件连接

验证模组基本功能

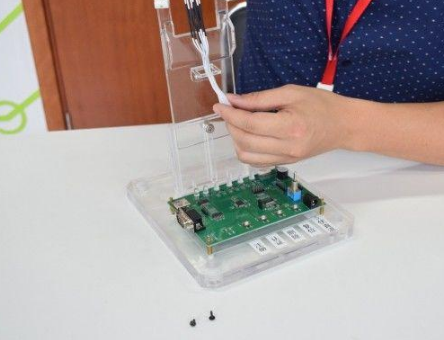

1．将8pin连接线穿过支架固定孔位。

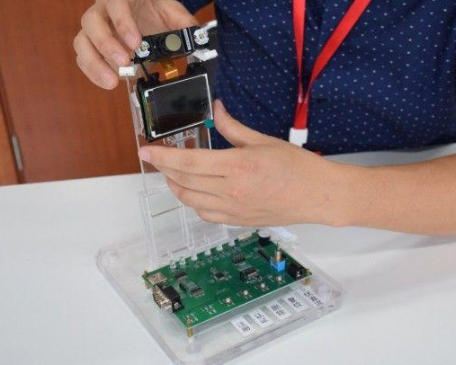

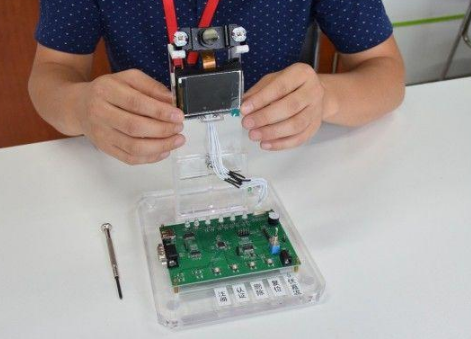

2．将虹膜摄像机、虹膜编码板放入支架对应位置。

3．螺丝刀、M2x8 两颗螺丝将摄像头固定在支架上。

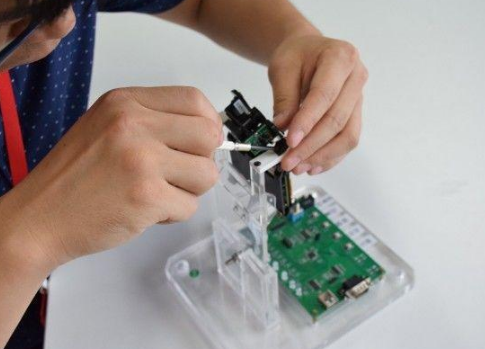

4．将8pin连接线插入开发板对应接口中完成组装。

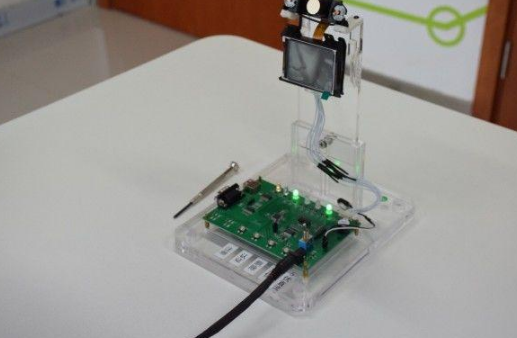

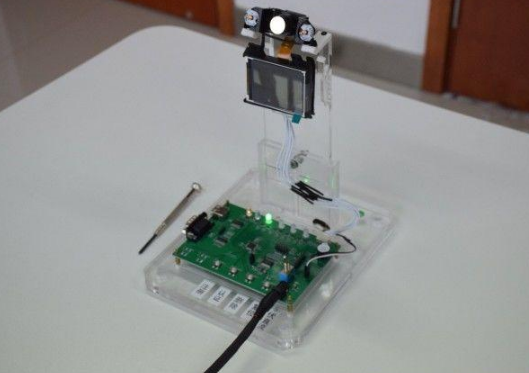

5．组装完成。

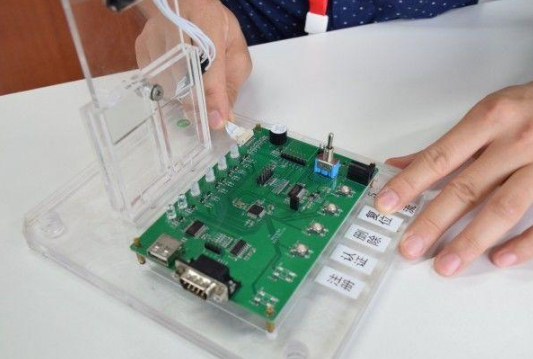

6．连接适配器，打开拨动开关给系统供电，系统进行初始化。

7．虹膜注册

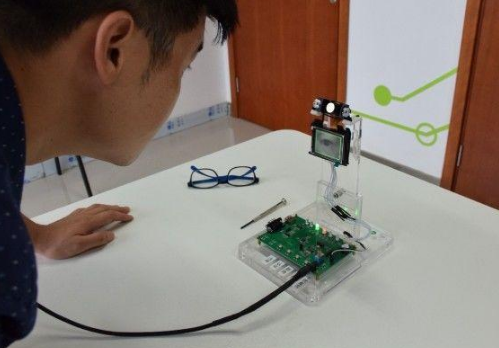

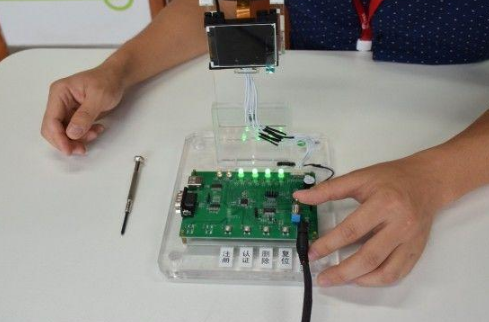

按下注册键按照语音提示，人眼离摄像机镜头大概25cm左右，前后微调，分别注册左眼两次，右眼两次，注册完成，注册灯 U3 由红色变为绿色，模板灯 D1 熄灭，进程灯 D2 熄灭。如果 20s 内未完成注册，将会语音提示注册失败。

8．虹膜识别

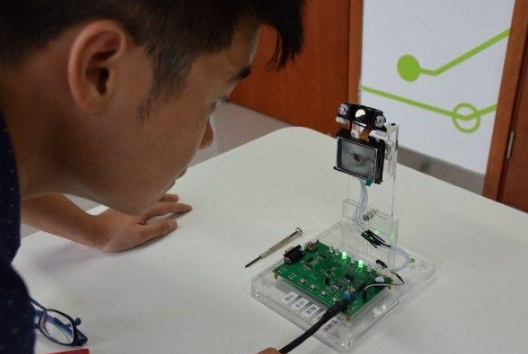

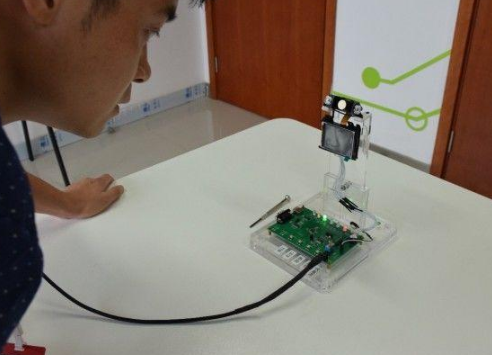

按下认证键按照语音提示，人眼离摄像机镜头大概25cm左右，前后微调，按照语音提示开始识别，识别完成，识别灯 U2 由红色变为绿色，如图所示，20s 内如果识别未完成或者不成功，将会有语音提示识别失败。

9．虹膜删除

按下删除按键，进程灯 D2 闪烁， 删除灯U1 变为红色。

10．删除灯变为绿色，虹膜模板清空同时模板灯变为橙色。

11．按下复位按键，进程灯每隔 200ms 开始闪烁，所有当前正在进行的操作（注册，识别，删除）都会被复原，所有操作状态灯都熄灭，模板灯不受复位按键影响，复位完成，进程灯熄灭。

锁具开发套件组装

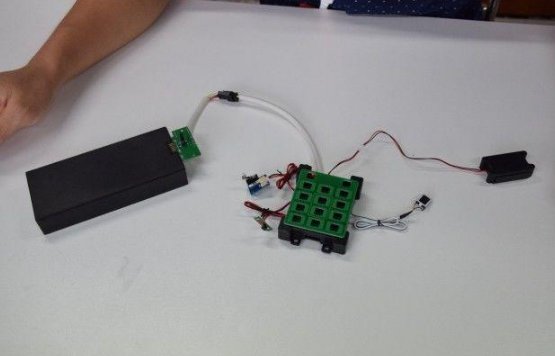

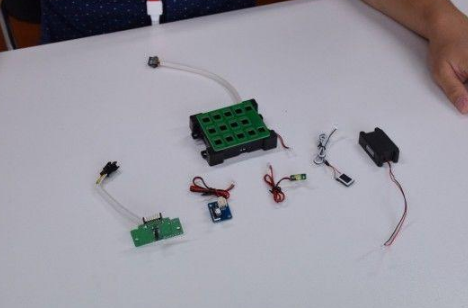

配件如图

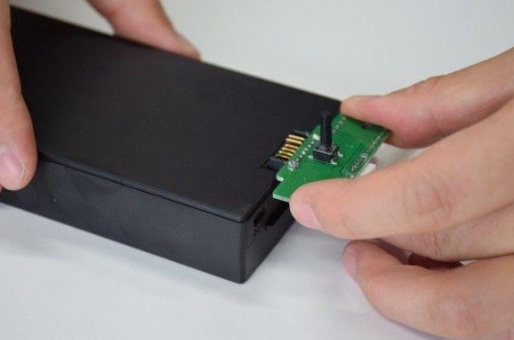

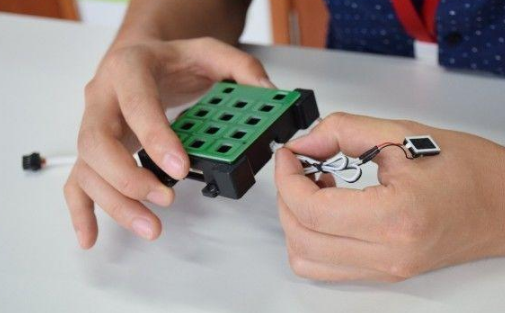

1．MicroUSB 接口板插入Micro－USB 应急电源接口（红色）

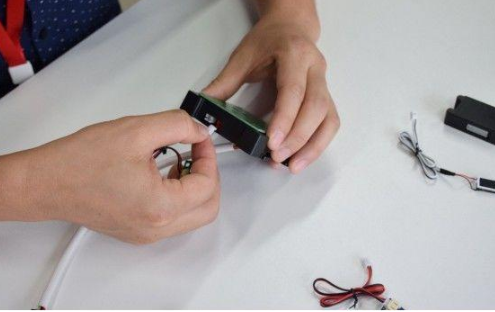

2．防拆报警模块插入主控板对应接口。

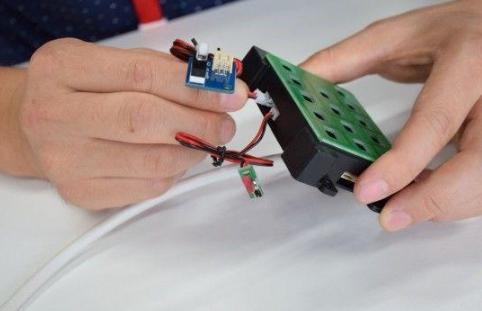

3．扬声器模块插入主控板对应接口。

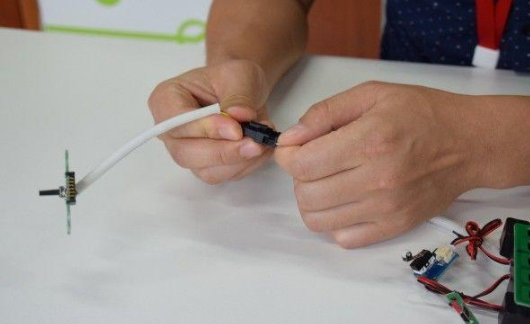

4．复位开关板线缆（含6芯电池接口）接入白色线缆。

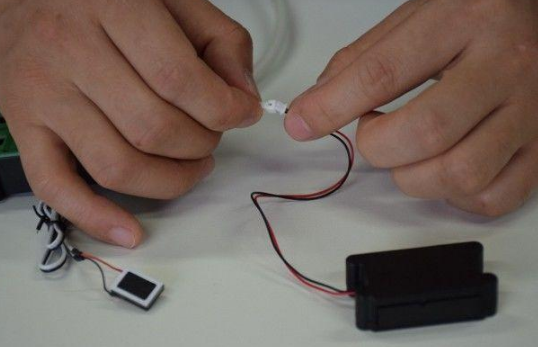

5．锁具电机接入锁具电机连接线缆。

6．将锂电池接入复位开关板6芯电池接口。

虹膜编码识别模组

与锁具开发套件组装

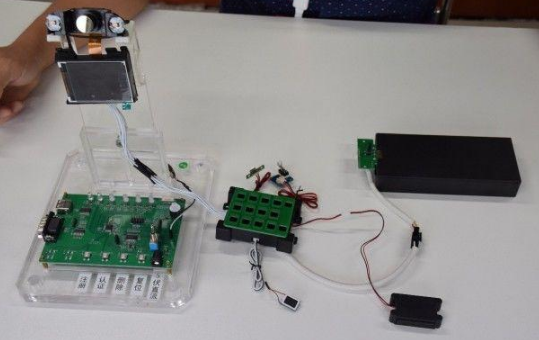

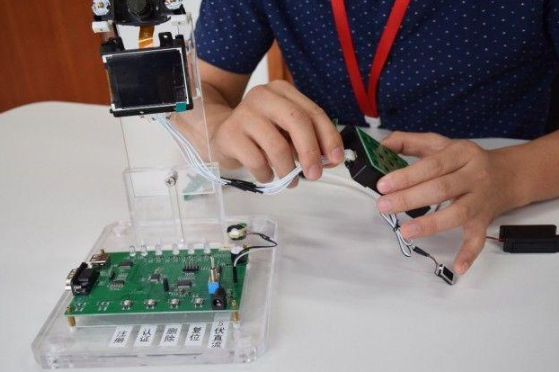

1．将虹膜编码识别模组8pin连接线插入主控板光学模组接口，用于光学模组供电以及数据交换。

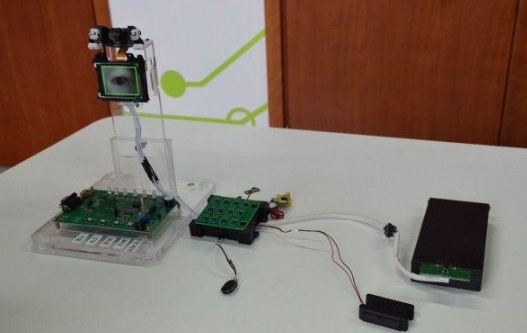

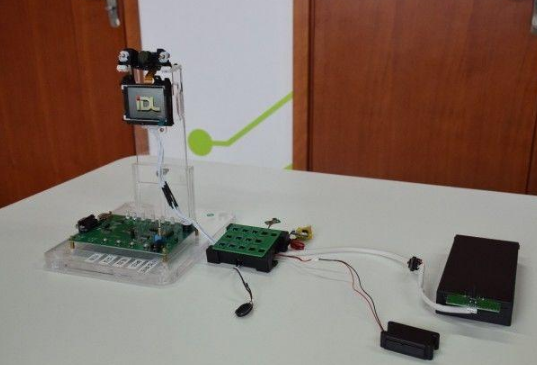

2．DIY虹膜锁组装完成。

此时虹膜锁处于休眠状态。

3．触摸触控板任意键将虹膜锁唤醒，虹膜模组开始工作。

4．按功能键“＃”键根据语音提示进行虹膜或者密码录入注册超级管理员。并可通过超级管理员添加删除管理员、常住用户、临时用户。
