如何延长电池寿命的触敏定时器开关

　　某种类型的光电无绳鼠标采用两节AA碱性电池。它没有电源开关。当不使用时，它会自动以低占空比来切换光源的开关，以降低功耗。然而，这种功能仍会耗尽电池能量，令人扫兴地使鼠标不能使用。问题的解决方案是增加一个电池开关，它能在一个预定时间后自动断开电池。这种方法不需要拆装或其它类型的改动。本设计实例描述了两种独特的实现方法，它采用一种触敏式定时开关，可以将其加到很多采用电池工作，而可能无意中未断电的设备中。

　　图1电路表示了开关的模拟实现。图2与图3是数字实现。这个概念是在电池的负极与电池夹的弹簧触点之间放入一个30mil的双面PCB（印制电路板）条（图中的A）。Q3是一只低阈值MOS晶体管，它连接在板条的两侧，作为一个开关元件（图1）。C1是一只0603X7R陶瓷芯片电容，R1是一只0603芯片电阻。在靠近A的上沿安装Q3和所有相关元件。B是一个薄的窄铜条，它与第二只电池的正极串联。用一根薄而柔性的线将其连接到电路上。触摸点C和D由自黏性铜带的短条构成，铜带装在电池室的外面。软薄线将C和D连接到电路。

　　Q1、Q2和C1构成一个单稳触发器。当开关闭合时，C1不充电，Q1和Q2均关闭。当用裸手指同时触摸C和D时，电流通过手指将C1充至Q2的阈值电平。Q2和Q1均导通，C1通过Q1和你的导电手指放电。于是，Q2栅极的电压电平接近电池电压。移开手指后，通过Q2内部栅极保护（图中的齐纳二极管）的泄漏电流在Q2栅极产生一个电压，电压缓慢地降低，直到达到约1.3V的阈值电平。Q2结束导通，并与Q1一起作一个恢复动作，快速关断Q3。

　　开关保持关闭状态，直到再次触摸C和D。E是一个可选的触点，它与C和D类似。如果触摸E和D，则开关关闭。C1采用0.01?F，得到的延迟约为1小时。因为栅极泄漏是在数皮安量级，你必须用焊剂清洁剂对电路作清洗，然后用一滴蜡或环氧树脂将其覆盖。

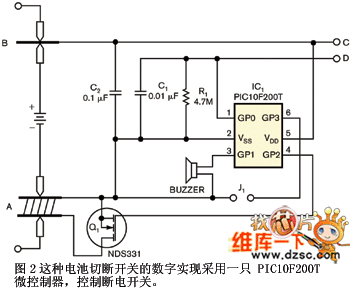

　　在某些情况下，你也许希望能够调整开关的时序。图2中的电路提供了这种选择。它采用了一种SOT-23封装的微型控制器。代码清单1包含了触摸激活的定时器开关。A、B、C和D与图1中的相同。当开关关闭时，PIC10F200T微控制器处于睡眠模式，几乎不消耗功率。当你同时触摸触点C和D时，IC1的Pin1升为高，微控制器开始计时，Pin1保持为高。在0.5s后，蜂鸣器发出一个短促的声音。然后蜂鸣器以0.5s间隔发出两个、三个和四个短促声音。听到任何一种声音后立即松开触点C和D，就可以将开关分别设定为30秒、30分、4小时和8小时。工作时间可任意选择，你可以修改代码清单1中的代码来适应自己的应用。跳线开关J1是可选的。如果让J1开放，触摸C和D能使其关闭。将J1短接可关闭这个选项，且开关只在预设时间的结束时才关闭。由于这是用模拟实现的情况，可将除蜂鸣器以外的所有元件安装在A的边缘。蜂鸣器是一个小型压电元件，谐振频率为4kHz，很容易放入电池盒内。

　　在有些情况下，无法接触到电池夹的负极触点。图3中的电路能解决这个问题。它基本上与图2中的电路一致，不过将A与正极串联，而将B连接到电池的负极。P沟道MOS管用作开关，微控制器的程序要作修改，提供驱动Q1的低电平。代码清单1中的注释说明了用于图2或图3选项所在的程序行号。
