基于DN-25的开关稳压电源电路图

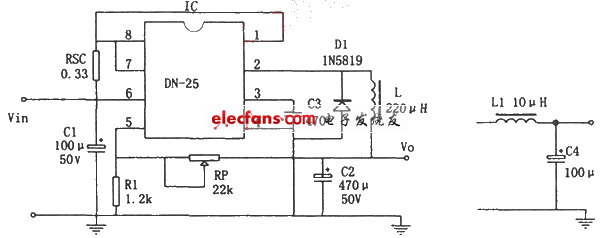

开机后，振荡器起振，输出的VF信号经R-S触发器变换整形，产生一个保持原频率，的矩形脉冲激 励电压，再由Q1、Q2组成的达林顿电路放大后，由②脚输出。输出电压V0的调整是通过调节比较器反相输入端⑤脚的电压得以实现的。⑤脚电压的改变，可以调节R-S触发器输出的激励脉冲宽度，从而引起输出电压Vo的变化。该稳压电源VIN=25V,Vo =（1+RP/R）×VREF,稳定度为0.12%；负载调整率为0.03%；短路限制电流IOSH=1.1A；效率η=82.50%；纹波小于120mVp-p。如需进一步降低纹波，可在其输出端加一节LC滤波器。如图所示为由DN-25集成电路的开关稳压电源:
