使用可变电阻和温度查找表补偿稳压器输出

　　概述

　　稳压器为后续电路提供连续稳定的电压。有些应用可接受相对较大的电压波动，而有些应用则对电压波动要求非常苛刻，这些精密电路需要电压保持恒定。本文将比对标准配置的稳压器和配以DS1859双温控电阻后的同一款稳压器的测试数据。DS1859用其中一路可变电阻和温控查找表进行温度补偿，从测试结果可以清楚地看出利用DS1859温度索引查找表对系统指标的改善。更简单的芯片，譬如DS1847双温控非易失可变电阻同样带有温度索引查找表，效果一样卓越。另外，DS1859和DS1847能够在无需微处理器的条件下提供闭环控制。

　　非补偿稳压器

　　传统的稳压电路包括调整元件、反馈电阻分压器、滤波器和在瞬态开关负载条件下用作负载调整的电容。反馈电阻网络基于两个电阻的比值设定稳压器输出。文中，我们选用MAX604作为稳压器，它能输出3.3V预置电压或工作范围内的任意电压。通过控制SET引脚分压，MAX604使用分压器决定输出电压。大多数稳压器电路中，输出电压会随温度轻微变化。MAX604的变化范围为：97.6%〜101.5%，由图1电路得到的实验数据可以证实。在-45℃，输出值大约为标称值的98%；在+85℃时输出值为标称值的101%。多数稳压器的输出具有类似的温度特性，以下讨论了如何提高这一指标的途径。

　　使用温度查找表进行补偿

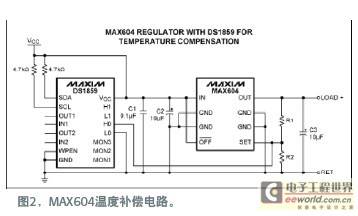

　　图2将DS1859置于稳压调节电路中，数字电位器与图1中的R2并联。DS1859数字电位器由内部非易失存储器的温度索引查找表控制。每隔2℃提供一个电阻较准值。本电路选用了50k的DS1859。

　　查找表可根据用户需要配置成任意的电阻与温度关系曲线。本例中，我们的目标是得到稳定的稳压器温度曲线。因此，DS1859查找表被设定为数字电阻与温度之间近似为正比关系。电阻有256个设定值，每级大约192Ω。数字电阻初始值为第152级。-40℃时为第143级，而+85℃时为第158级。温度每变化2℃，数字电阻相应地改变补偿值，随环境温度每4℃至6℃变化一级。

　　全温范围内的稳压精度得到大幅提升，从图3可看出，-45℃〜+85℃只有±2mV的变化。

　　结论

　　利用温度查找表可以轻松提高系统的温度特性，消除温度变化的影响。因为数字电阻由存于非易失存储器中独立的查找表控制，每个电阻可以完全按照用户应用设计。除了提供两个通道的灵活设置外，DS1859还提供三路ADC输入，用于监控外部电压。
