系列专题: 智能电表中的薄膜电容器(完结篇)

近年来，由于对降低能源消耗认识的提高，电表市场需求极大。一般情况下，电表安装在室外。因此，电表可能暴露于恶劣气候条件之下(随时变化中的高湿、高温)。因此，它们使用的元器件需要具有高可靠性、高稳定性且使用寿命长而且在整个寿命周期无需维护的部件。在典型电表中使用的关键部件包括金属薄膜电容器，在电表的阻容降压电路中，关键的元件薄膜电容器是串联在电网中使用。电容容值在各种环境中的稳定性对电表的使用寿命至关重要。

薄膜电容器在智能电表中的应用实例请参考下图：

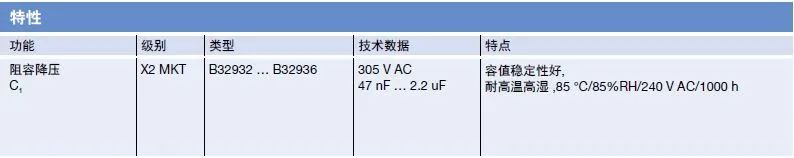

TDK电子适用于智能电表的薄膜电容器型号可参照下图

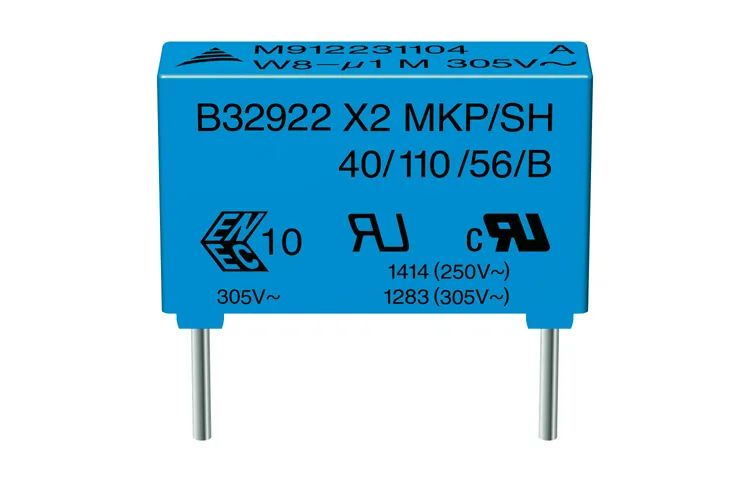

其中B32932 … B32936的性能介绍如下：

典型应用

• 串联在电网中使用

• 适用于严苛环境条件

• 电容性电源应用

• 电能表

气候

• 最大工作温度：105 °C

• 气候类别（IEC 60068-1:2013）：40/105/56

特点

• 电容值的高稳定性

• 满足85°C/85%RH/240Vac/1000H 高温高湿测试要求

• X2安全认证（最大2.2 μF）

• 符合RoHS指令

• 符合AEC-Q200D

结构

• 电介质：金属化聚酯

• 内部串联连接

• 塑盒（UL 94 V-0）

• 环氧树脂密封，阻燃

端子

• 平行引线，无铅镀锡

• 标准引线长度：6 -1 mm

• 根据要求可提供特殊引线长度
