LabVIEW是一种基于图形编程语言的开发环境。它与传统编程语言有着诸多相似之处，如相似的数据类型、数据流控制结构、程序调试工具等。但二者最大的区别在于：传统编程语言是用文本语言编程，而LabVIEW用图形语言（即各种图标、图形符号、连线等）编程。

编程简单方便，界面形象直观，具有强大的数据可视化分析和仪器控制能力。

Labview有丰富的文件操作函数库，可以方便地进行文件的读写。Labview可以读写文本文件、数据报表文件、二进制文件和测试文件。主程序中从VISAread的readbuffer端读上来的数据需要转换成表格数据进行保存，数据的保存分为两个阶段。第一阶段，通过表单形式（带时间头）显示在主程序界面，方便用户直观查看测试参数是否已满足要求。第二阶段，把表单数据保存到Excel文件中，可供用户打印查询。如果数据不需直观显示在主程序界面上，也可保存到TXT（可以用Excel打开）文件中。

1、数据显示模块的设计

工程中充分考虑动态实时性，显示的每一帧数据都对应不同的时刻，并且对于数据显示、存储功能可以进行时间大小、时间间隔设定，以满足不同测试时刻的数据要求。图1为显示子程序显示的动态数据表格。

图1

考虑到读串口的频繁性，我们提出两种可能：①上位机需要周期性的对串口进行读操作，这样一来串口上来的数据最好也能周期行性地显示、保存；②上位机对串口的读操作是非周期性的，而且间隔时间有时较长，这样串口数据上来时显示，没有数据上来就不显示。

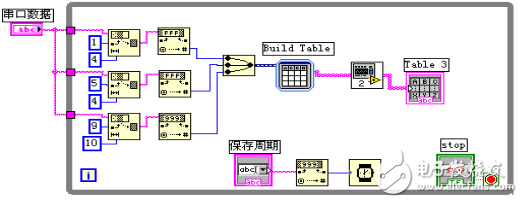

对于第一种情况图2给出了具体的子程序代码。主程序中上来的一串串口数据经过StringSubset这一功能模块各个参数被依次分割开来。再经过MergeSignals和BuildTable最终实现为图1中的Table3。从图1中我们看到了数据被以3s的间隔周期性的保存在表单中。怎么来实现这种周期性呢？这就需要在While循环中用到Combobox控件，预设好各种需要的保存周期以供选择。值得注意的是图1中子程序显示的数据是模拟输入的固定值。

图2

对于第二种情况需要在源程序（图2）的基础上稍加改动，在原程序中去掉Combobox控件。为了实现数据上来才显示，没数据上来就不显示的功能，可以考虑增加一个Case框，设置一个局部变量（串口是否有数据读上来）来决定执行显示操作还是执行不显示操作。具体的程序读者可自行编写。

工程中因为要直观实时显示各个测试参数，把每个参数数据都接到了各自的WaveformChart（实时趋势图控件），这样各个参数的波形变化就能被趋势图实时显示了。用户就能直观地从PC上判断测试参数是否满足要求了。

2、把主程序显示的表单记录保存到文件

程序中串口数据可以直观的显示在前面板上并保存下来，但是为了对实验结果进行精确分析，数据存储也很重要。好的数据保存有利于数据的后期处理和分析。

在实时测试主程序的界面图中，继上个模块数据显示在主程序表单中后，测试设置按钮用一个Boolean类型按钮“保存数据”，它就是用来设置数据是否保存的设置按钮。当它为True时，表单中所显示的所有实时测试数据即可保存到指定的测试文件中；当它为False时，实时测试数据将不被保存。其实质是用户通过保存设置按钮的状态有选择地决定数据是否保存。在LabVIEW7.1/help/findexample自带的例子中就有这样的程序，所需要改动的就是把其中的Table换成所需要保存的Table，创建相应的属性节点，并分别选中Rowheaders［］，Columuheaders［］有效。这样⑴中的表单文件就可以连同行表头和列表头一并保存到文件中。
