用万用表检查PT100温度传感器的好坏

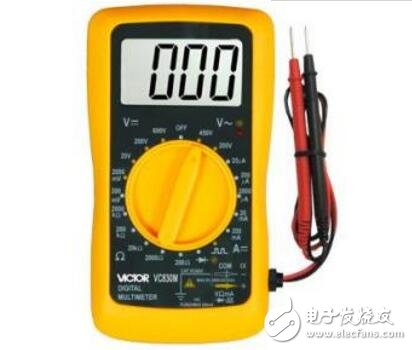

　　万用表是一种带有整流器的、可以测量交、直流电流、电压及电阻等多种电学参量的磁电式仪表。对于每一种电学量，一般都有几个量程。又称多用电表或简称多用表。万用表是由磁电系电流表（表头），测量电路和选择开关等组成的。通过选择开关的变换，可方便地对多种电学参量进行测量。其电路计算的主要依据是闭合电路欧姆定律。万用表种类很多，使用时应根据不同的要求进行选择。

　　pt100温度传感器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。带传感器的变送器通常由两部分组成：传感器和信号转换器。传感器主要是热电偶或热电阻；信号转换器主要由测量单元、信号处理和转换单元组成（由于工业用热电阻和热电偶分度表是标准化的，因此信号转换器作为独立产品时也称为变送器），有些变送器增加了显示单元，有些还具有现场总线功能。这篇文章我们主要讲的就是用万用表检查PT100温度传感器的好坏，一起来了解一下。

　　用万用表检查PT100温度传感器的好坏

　　PT100温度传感器，实际上是热电阻，一般分为两线式、三线式和四线式三种形式。使用万用表的电阻档，测试其引线之间的电阻，可以大致判断其好坏。下面给出的数值是在常温下的数值。

　　1、对于两线式：

　　没什么好说的了，就两根引线，直接测量就是了，其阻值在110欧姆左右。

　　2、对于三线式：

　　其引线分别为1、2、3。

　　其中：1和2之间、1和3之间，其阻值约为110欧姆；2和3之间的电阻为0。

　　3、对于四线式：

　　其引线分别为1、2、3、4。

　　其中：1和2之间、1和4之间、3和2之间、3和4之间，其阻值为110欧姆左右；1和3之间、2和4之间，其阻值为0。
