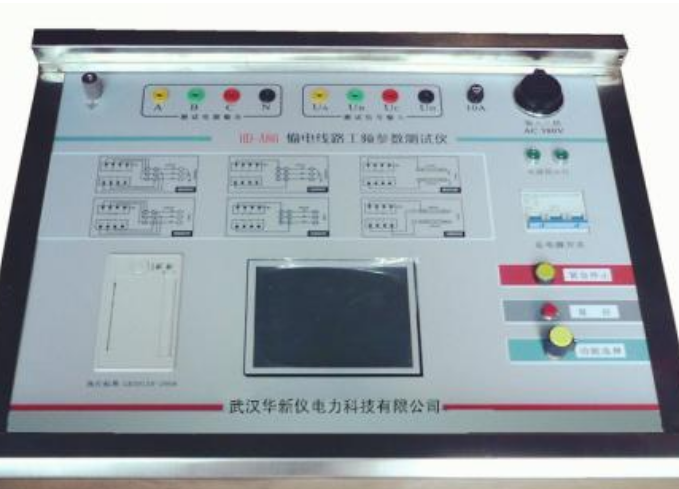

输电线路工频参数测试仪的工作原理及产品参数

工作原理：

◆ 输电线路工频参数测试仪可测量各种类型输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率等参数。

◆ 允许外接电压互感器和电流互感器进行扩展量程测量。

◆ 输电线路工频参数测试仪电压、电流测量回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏；电流可直通100A电流测试。

◆ 大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。

◆ 用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（打印机为选配件）。

◆ 输电线路工频参数测试仪为配高压测量车的用户保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。

产品参数：

◆ 输入特性

电压测量范围：0~750V 宽量限，一档可保证精度。

电流测量范围：0~100A，内部全部自动切换量程。

◆ 准确度

电压、电流、频率：±0.2%

功率：±0.5%（CosΦ》0.1），±1.0%（0.02《CosΦ《0.1）

阻抗、容抗、感抗：0.5%

电阻、电容、电感、电导、电纳：0.5%

◆ 工作温度：－10℃~ +40℃

◆ 工作电源：交流85V~265V

◆ 绝缘：

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

◆ 体积：42cm×35cm×14cm

◆重量：6Kg
