本土首颗瞄准视觉应用的易灵思16nm FPGA来了！

可配置的高速 I/O

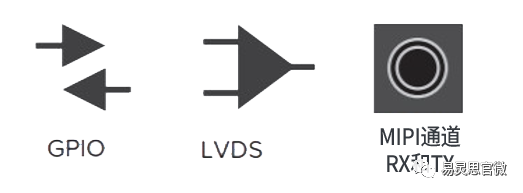

Ti60高速I/O(HSIO)引脚支持多种单端和差分I/O标准。您可以将它们用作常规GPIO或LVDS ，也可以将它们用作MIPI Rx或Tx通道，运行速度高达1.5Gbps。这些HSIO引脚完全可由用户配置，因此您可以混合搭配它们以满足您的系统需求。
图2：灵活的 HSIO 引脚

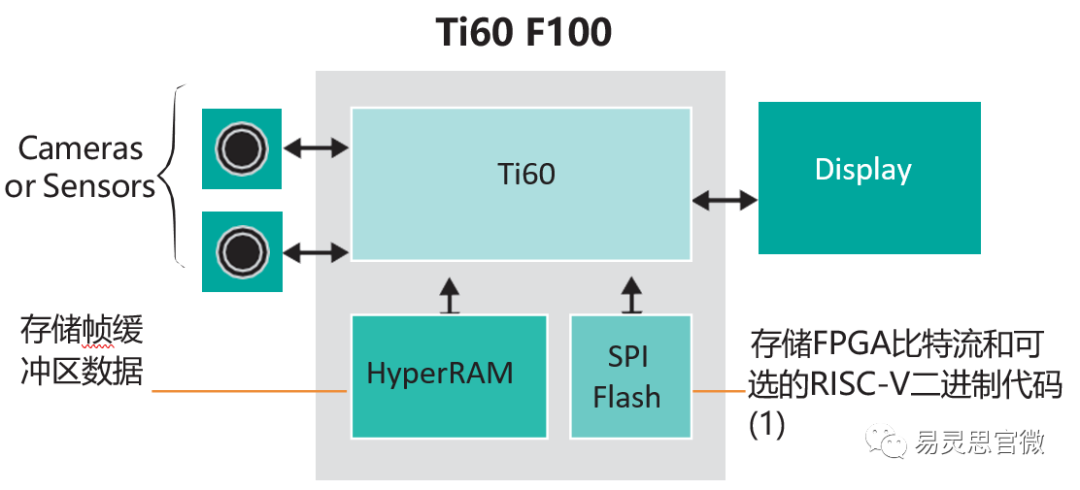

用于传感器或图像数据存储的HyperRAM 存储器

F100封装中的HyperRAM存储器具有256Mbits的容量和高达200MHz的时钟速率，并具有用于高速通信的HyperBus接口。该存储器支持高达每通道400Mbps的双倍数据速率，并支持16位数据总线，带宽高达6.4G。片上存储器可让您存储视频帧数据或传感器数据，然后使用FPGA逻辑单元对其进行处理，节省电路板上放置存储器的空间。

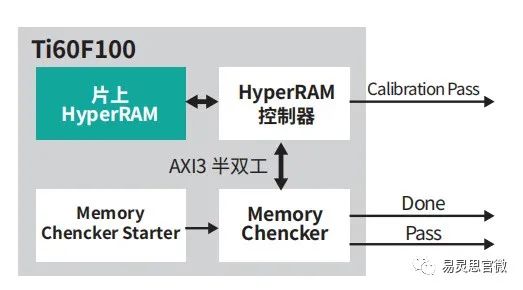

Efinity® 软件的Interface Designer可以帮助您轻松使用HyperRAM。只需将HyperRAM模块放入您的接口设计中，然后将引脚设计连接到您的RTL设计即可。该软件还包含一个针对Ti60F100的HyperRAM示例设计，因此您可以轻松入门。图3：Ti60F100 HyperRAM 示例设计

用于“即时”开启的SPI Flash

FPGA通常需要一个单独的设备来存储配置（比特流）文件。F100封装内有一个16Mbit SPI Flash，因此您不必在电路板上为配置芯片留出空间。SPI传输速率高达85MHz，可以让芯片处于唤醒状态并准备好快速运行。

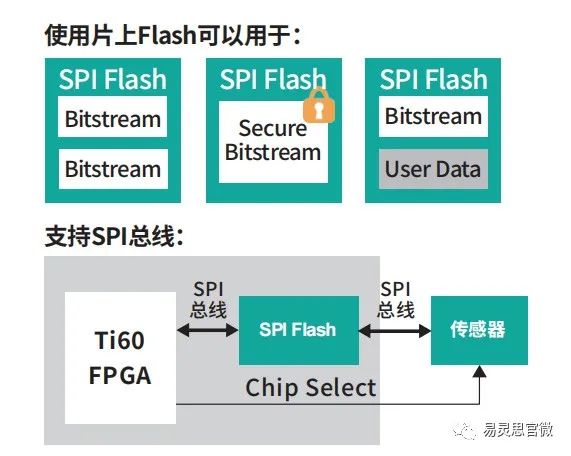

此外，内置Flash可以做的不仅仅是保存比特流。Efinity软件支持钛金FPGA的比特流压缩，压缩后的Ti60比特流文件仅使用大约一半的Flash空间。您可以使用其余部分来存储非易失性用户数据、第二个比特流文件，甚至可以存储RISC-V应用程序。此外，如果在您的设计中需要考虑安全性问题，我们可以支持生成使用身份验证、加密或两者同时进行保护的比特流文件。图4：SPI Flash 用途Flash的SPI引脚绑定到F100封装引脚。这种设计让您可以将Ti60 FPGA用作连接到更多从设备（板上Flash和支持SPI的外部设备）的SPI 主设备。例如，您可以使用SPI总线从SPI传感器收集数据以进行处理。
