专用于电源恒压恒流的控制器ME4313

Microne

ME4313是微盟电子研发的专用于电源恒压恒流的控制器，可应用于适配器/充电器等。

ME4313产品特点

• 恒压恒流控制

• 精密内部电压基准

• 低供电电流：0.5mA

• 电源Vcc电压工作范围2.5-18V

• 外围精简，省略431基准源

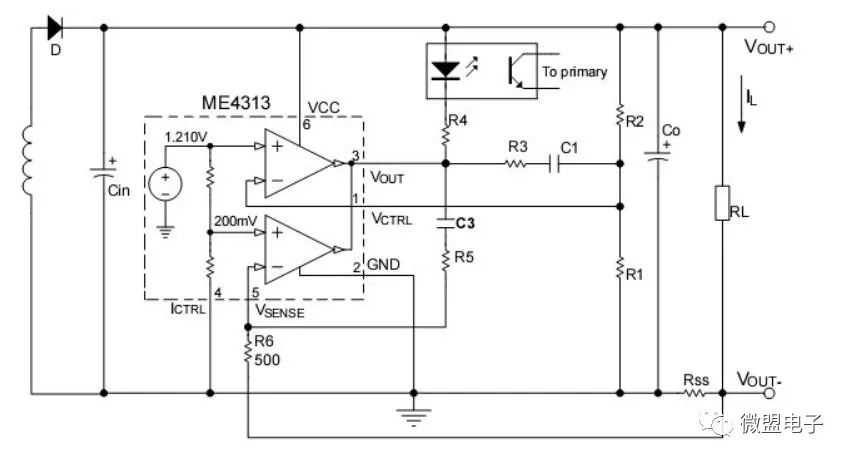

ME4313原理图

从上图可以看出该ME4313的应用原理其实并不复杂，在设计上也是较为精简。

1）输出电压计算公式

2）限流计算公式

ME4313应用方案

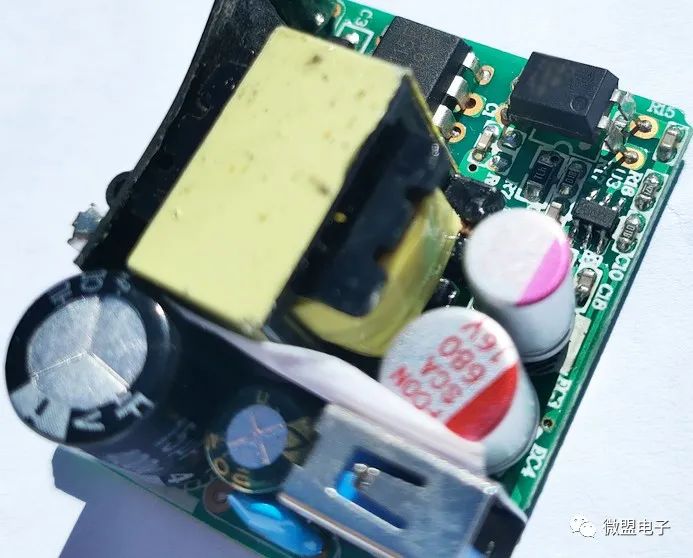

ME4313采用的是SOT23-6封装，外围精简元器件少，可以更好的节约BOM成本。

下面将通过实验体现数据来对比一下ME4313的应用场合。

实验条件

• 室温

• 前端主控芯片非恒流/恒功率芯片

实验过程

1、不加ME4313

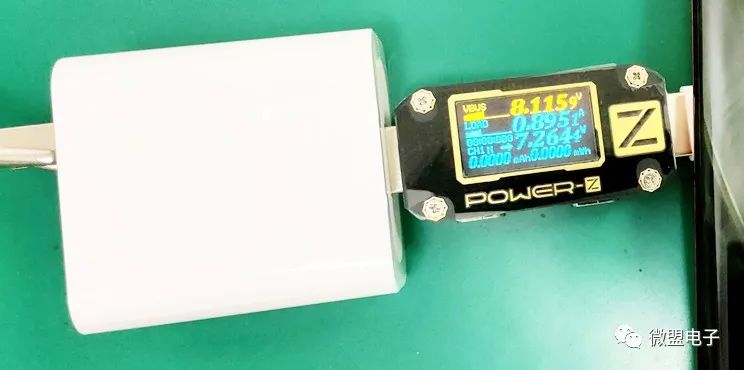

如图，没有加ME4313，可以看到电源被拉过流保护，导致设备一直断充，长期这样工作的严重还会损坏电源设备

2、加入ME4313

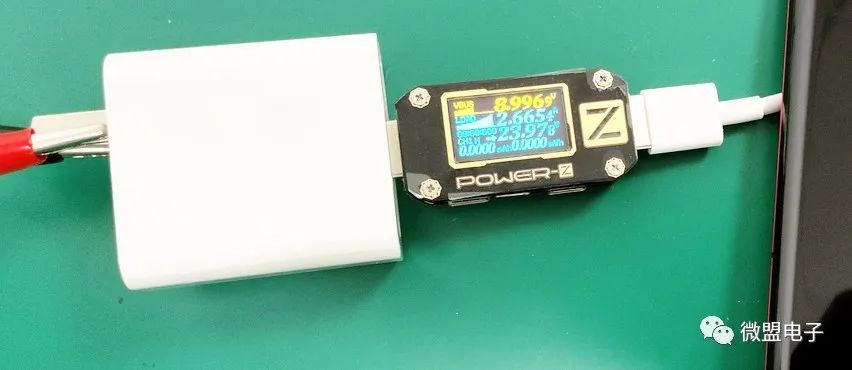

如图，设计方案时加入ME4313，可以清晰的看到，ME4313进入恒流工作模式，有效的保护电源和设备在正常工作状态下。

经过以上实验测试，可以清楚的看到ME4313发挥着极大恒流/恒压作用，能够有效的保护电源芯片不会被拉保护，从而能更好的保护电源和用电设备。

ME4313包含一个1%精度的1.21V电压基准（在部分电源中可省略传统的431基准源，同时节约BOM成本），两个运算放大器，一个作为电流传感器，另一个作为电压控制器。将基准电压与运算放大器相结合，使ME4313成为输出低侧电流检测的理想限流器。
