基于NCL30000的宽输入350mA LED驱动电路

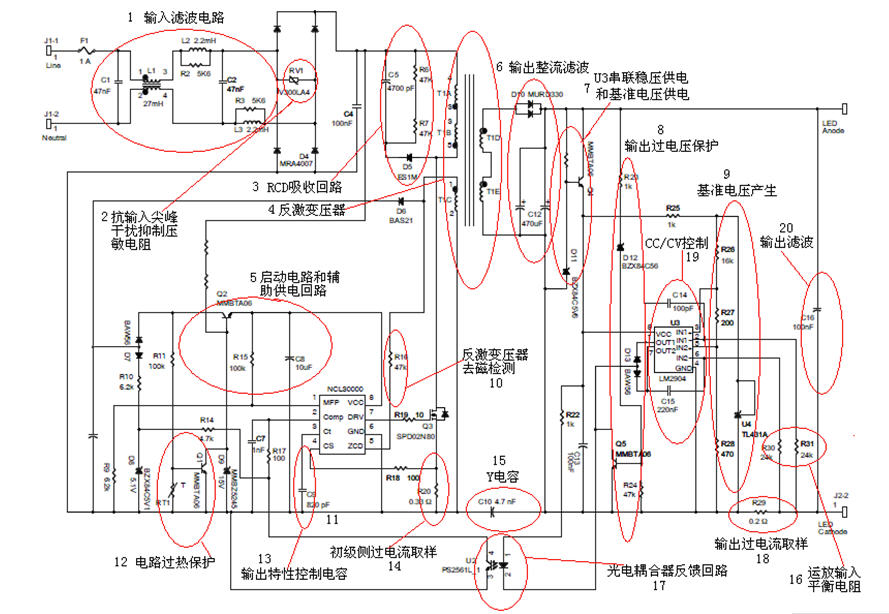

电路解说：

1、输入滤波电路起双向滤波作用，滤除电网对电源电路的干扰和电源电路对电网产生的干扰，滤波电感L2、L3并联电阻R2和R3起阻尼吸收作用；

2、抗输入尖峰干扰抑制压敏电阻起抑制电网输入尖峰干扰电压对电源电路正常工作的影响；

3、RCD吸收回路起吸收作用，避免在功率开关管Q3的漏极产生很高的尖峰电压，而对功率开关管Q3造成损坏；

4、反激变压器可以起开关电源初、次级隔离的作用，并且调节匝数比可以调节输出电压的值，利用反激变压器的辅助绕组1-2可以在NCL30000完成启动后为NCL30000供电，降低在Q2电路供电产生的功耗；

5、启动电路和辅助供电电路由Q2、D9、D7等外围元件组成，D7、D8、R14构成光电耦合器U2集电极的供电回路；Q2、D9等外围元器件构成串联稳压电路，为NCL30000的启动供电，一旦完成启动，NCL30000由辅助供电绕组1-2回路供电；

6、整流滤波电路6为输出整流滤波电路；

7、Q4和D11组成串联稳压电路为U3、U2和U4供电；

8、输出过电压保护电路由D12和Q5组成，一旦输出直流电压高于D12的稳压值，Q5饱和导通，通过U2使NCL30000的COMP引脚为低电位，NCL30000 停止工作；

9、U4为基准电压产生电路，通过U4为U3的第3引脚提供基准电压，这个基准电压用于U3的CV控制环路；

10、通过反激变压器的辅助绕组1-2、电阻R16和NCL30000的ZCD引脚完成反激变压器的去磁检测，一旦反激变压器完成磁复位，又开始一个新的开关工作周期；

11、接至NCL30000第3引脚Ct的外接电容C9用于调节电源电路的输出特性，例如输出电流改变点的位置和输出的改变平滑性；

12、Q1和热敏电阻RT1（PTC）起电路过温度保护控制，一旦电路温度超过允许工作温度，由于RT1的分压作用使Q1的基极电位升高，Q1饱和导通，从而关断NCL30000稳压供电回路Q2的工作，使NCL30000停止工作；

13、接至NCL30000第3引脚Ct的外接电容C9用于调节电源电路的输出特性，例如输出电流改变点的位置和输出的改变平滑性；

14、功率开关管Q3源极电流检测电阻，检测电压经过电阻R18送到NCL30000的第4引脚CS，起功率开关管Q3过电流限制和保护作用；

15、Y电容C10（4.7nF）起电源噪声信号滤除作用，为一耐高压电容，电源噪声信号滤除效果明显；

16、电阻R30和R31为NCL30000内的CC/CV控制环路内的运算放大器的输入平衡电阻，确保运放的低失调工作电流；

17、光电耦合器U2起电路的初、次级隔离作用，确保反馈取样控制信号的可靠传输；

18、电阻R19为负载工作电流取样电阻，取样信号经过电阻R30送到NCL30000的第6引脚，送到内部的运算放大器做CC控制；

19、U3采用LM2904双运放电路，完成电路的CC/CV控制；

20、电容C16为输出滤波电容。

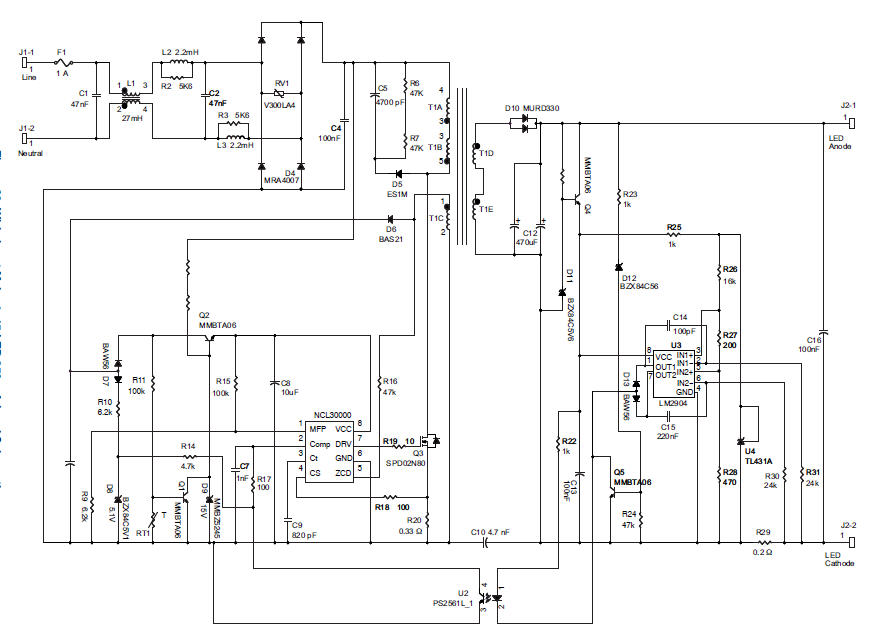

电路原图
