01 为什么拼板
拼板就是需要我们把电路板拼板，把多个电路板拼成一整块。拼版无论对于高速贴片机还是对于波峰焊都能显著提高效率。
02 拼板说明
○外形尺寸
a.为方便加工，单板板角或工艺边应为R型倒角，一般圆角直径为Φ5，小板可适当调整。

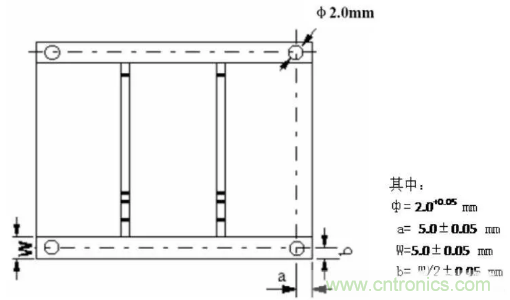

b.当单板尺寸小于100mm×70mm的PCB应进行拼板（见图3.1）。
拼板尺寸要求：
长度L：100mm ~ 400mm
宽度W：70mm ~ 400mm
图3.1
○不规则的PCB

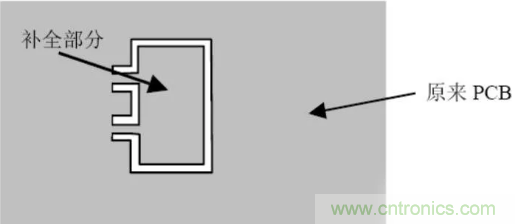

不规则形状且没拼板的PCB 应加工艺边。若PCB 上有开孔大于等于5mm×5mm的地方，在设计时要先将孔补全，以避免焊接时造成漫锡和板变形，补全部分和原有的PCB 部分要以单边几点连接，在波峰焊后将之去掉（见图3.2）
图3.2
当工艺边与PCB的连接为V形槽时，器件外边缘与V形槽的距离≥2mm；当工艺边与PCB的连接为邮票孔时，邮票孔周围2mm内不允许布置器件和线路。
图3.3
○拼板

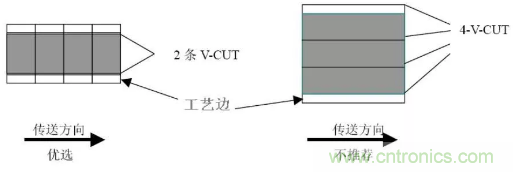

拼板方向应平行传送边方向设计， 当尺寸不能满足上述拼版尺寸要求的例外。一般要求“V-CUT”或邮票孔线数量≤3（对于细长的单板可以例外），见图3.4。
图3.4
异形板的拼板，要注意子板与子板间的连接，尽量使每一步分离的连接处处在一条线上，见图3.5所示。
图3.5
03 pcb拼板十大注意事项
一般情况下，PCB生产都会进行所谓的拼板（Panelization）作业，目的是为了增加SMT产线的生产效率，那在PCB拼板中，又要注意哪些细节？下面就一起来了解下。
1.
PCB拼板外框（夹持边）应采用闭环设计，确保PCB拼板固定在夹具上以后不会变形。
2.
PCB拼板外形尽量接近正方形，推荐采用2×2、3×3、……拼板，但不要拼成阴阳板。
3.
PCB拼板宽度≤260mm（SIEMENS线）或≤300mm（FUJI线）；如果需要自动点胶，PCB拼板宽度×长度≤125mm×180mm。
4.
PCB拼板内的每块小板至少要有三个定位孔，3≤孔径≤6 mm，边缘定位孔1mm内不允许布线或者贴片。
5.
小板之间的中心距控制在75mm～145mm之间。
6.
设置基准定位点时，通常在定位点的周围留出比其大1.5mm的无阻焊区。
7.
拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件，且元器件与PCB板的边缘应留有大于0.5mm的空间，以保证切割刀具正常运行。
8.
在拼板外框的四角开出四个定位孔，孔径4mm±0.01mm；孔的强度要适中，保证在上下板过程中不会断裂；孔径及位置精度要高，孔壁光滑无毛刺。
9.
用于PCB的整板定位和用于细间距器件定位的基准符号，原则上间距小于0．65mm的QFP应在其对角位置设置；用于拼版PCB子板的定位基准符号应成对使用，布置于定位要素的对角处。
10.
大的元器件要留有定位柱或者定位孔，重点如I/O接口、麦克风、电池接口、微动
开关、耳机接口、马达等。
