这些稳压器能够在满负载条件下支持输出，而其他稳压器在此情况下必须降低运行速度。例如，在 75°C 环境温度和 200 LFM 气流条件下，这两款稳压器均可依靠一个 12 V 输入在满负载 (12 A 或 15 A) 时产生 1 V 输出。
由于它们作为电流模式 DC/DC 稳压器运行，因此可轻松通过并联方式组合多个器件以分担较高的负载电流。并联稳压器能够异相工作，以降低输入和输出纹波，只需连接多个器件的输出和输入时钟引脚即可。确保整个电压、负载和温度范围内 (–40°C 至 +125°C) 的总输出电压 DC 准确度为 ±1.5%。为了补偿高电流下由寄生阻抗引起的任何电压降，LTM4626 和 LTM4638 内置远程检测功能。输出电压跟踪和软启动功能允许用户定制电源排序。开关频率可通过一个简单的外部电阻设定 (可设置范围为 400 kHz 至 3 MHz) 或同步至一个外部时钟。LTM4626 和 LTM4638 具有相同的引出脚配置。
图 1.LTM4638 和 LTM4626 的输出电流不同，但是具有相同的引脚布局。
12 V 输入、1 V 输出、全陶瓷电容解决方案
图 3 示出了一款全陶瓷电容设计，它最大限度缩减了总体解决方案尺寸，同时允许将输入和输出电容布设在电路板的背面。该设计利用了 LTM4638 的内置功能，以最大限度缩小电路的占板面积，如图 2 所示。图 4 和图 5 示出了采用 DC2665A 演示电路在各种不同条件下获得的热性能和效率。

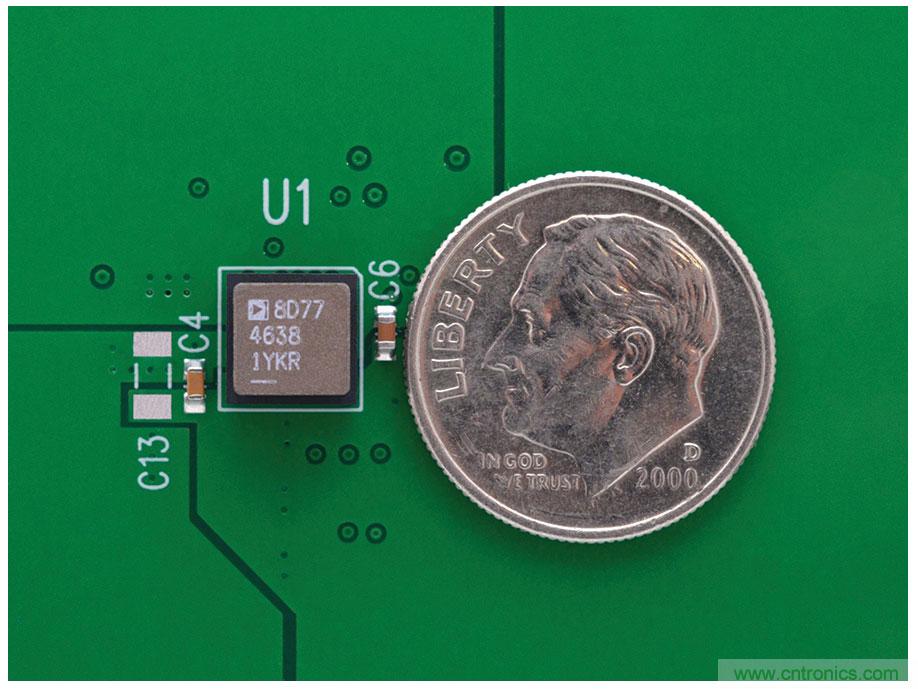

图 2.纤巧型 15 A DC/DC μModule 稳压器解决方案 (采用了安装在一块 DC2665A-B 演示板上的 LTM4638)。这里示出了输入和输出电容——少量的陶瓷电容和一个电路板背面的电阻。

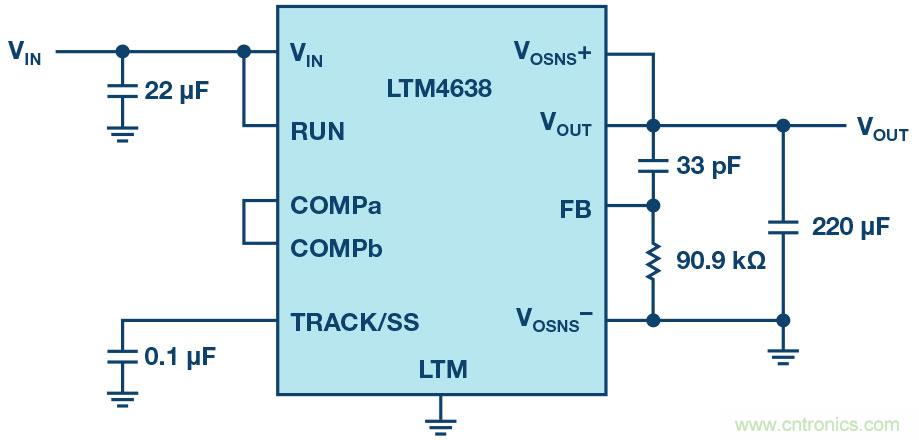

图 3.LTM4638 12 V 输入、1 V 输出、600 kHz 简化原理图 (仅采用陶瓷电容和极少的组件)。图中未示出浮置引脚。

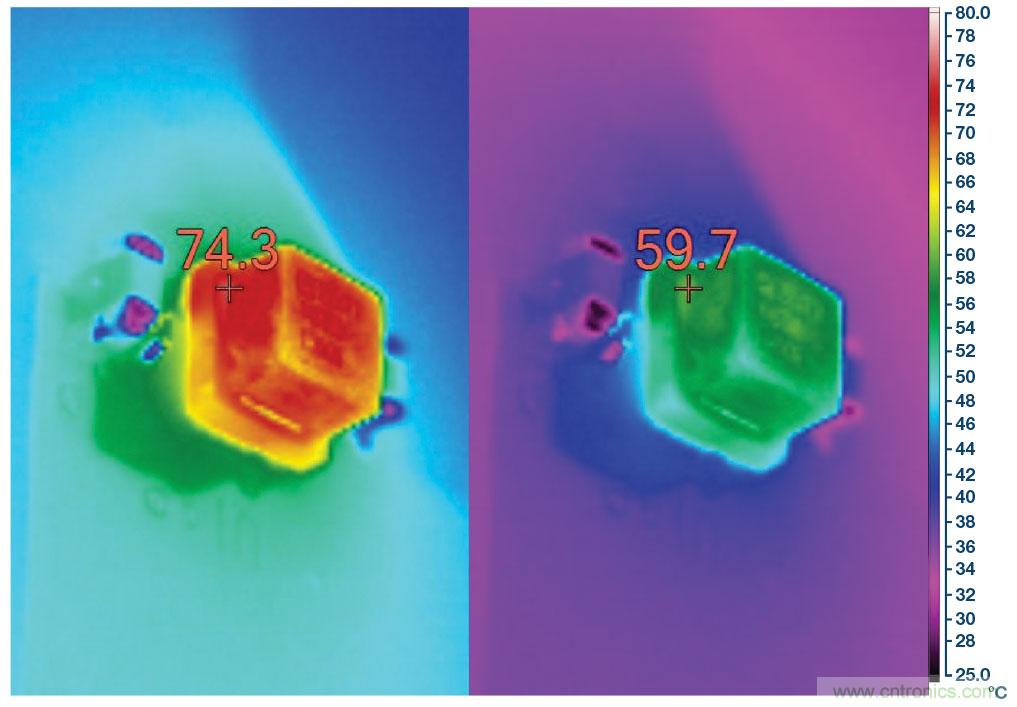

图 4.在该对比中 (0 LFM 和 200 LFM 气流)，CoP 设计的有效气流冷却对 LTM4638 热性能的影响清晰可见 (12 V 输入、1 V/15 A 输出)。

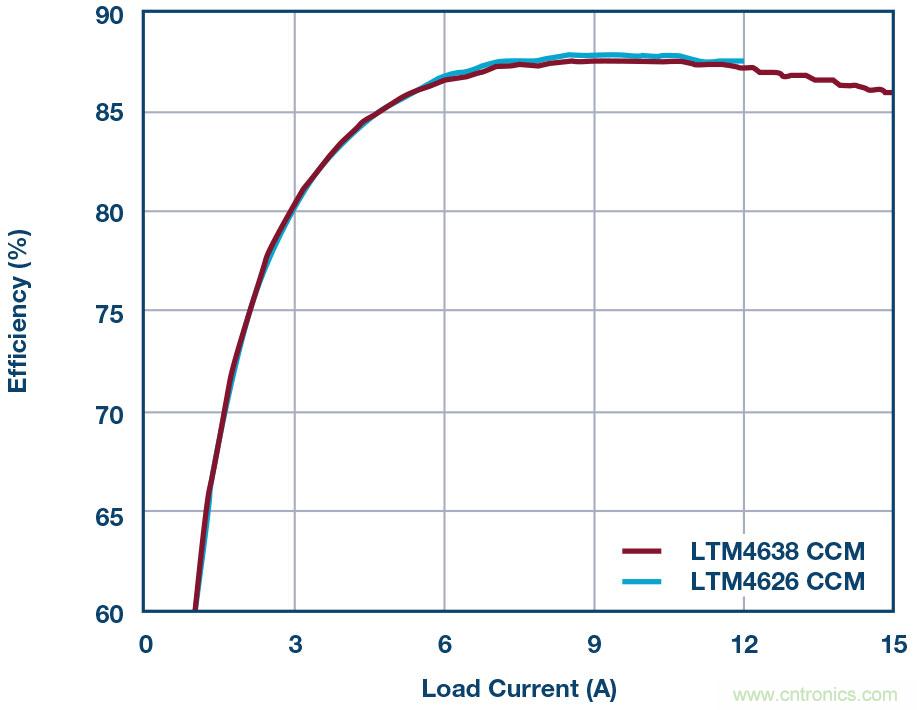

图 5.LTM4626 和 LTM4638 的效率 (12 V 输入、1 V 输出、600 kHz 工作频率)。

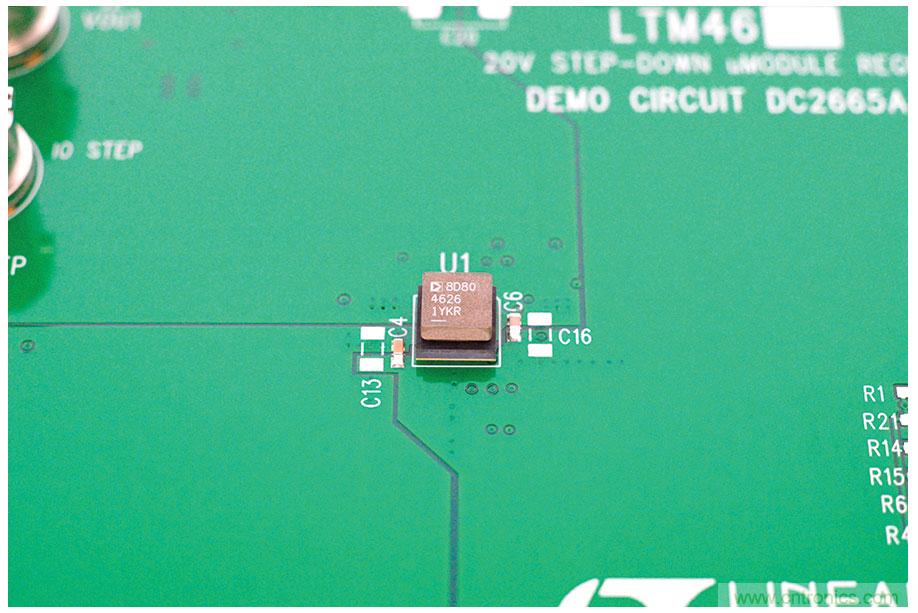

图 6.DC2665A-A 演示板上的 LTM4626。
结论
6.25 mm x 6.25 mm LTM4626 和 LTM4638 12 A 及 15 A μModule 稳压器采用纤巧的高散热效率封装，可提供高功率。CoP 结构利用裸露的电感作为散热器，以实现快速有效的冷却。仅需少量的附加组件即可构成完整的紧凑型稳压器解决方案。可轻松并联多个器件来提供更大的负载，以打造真正的大功率密度解决方案。
作者简介
Timothy Kozono 是 ADI 公司电源产品部的应用工程师，致力于 µModule 器件和软件开发。他分别于 2008 年和 2010 年获得加州州立理工大学 (位于加州圣路易斯奥比斯波市) 电气工程学士和硕士学位。
