单相电动机双电容接法

一、简单的线路判断和接法

机壳上公有6个接线柱，分别为：主绕组的两个脚、副绕组的两个脚、离心开关的两个脚。主绕组接220V；副绕组串联运行电容后与主绕组并联；启动电容串联离心开关后与运行电容并联。比如1.5KW的电机，主绕组阻值1Ω；副绕组2Ω；离心开关0Ω，用万用表可以测量分辨出来。

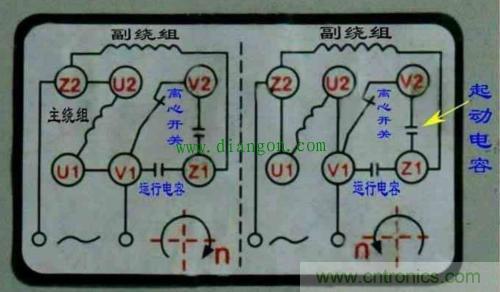

上图为主副绕组接线方式，及改变转向的两种连接方法，单相电动机一般副绕组电阻值比主绕组略大。即用万用表R档测量电阻大的为副绕组线圈，小的为主绕组线圈。电容30UF为运行，200UF为起动。

二、结构原理

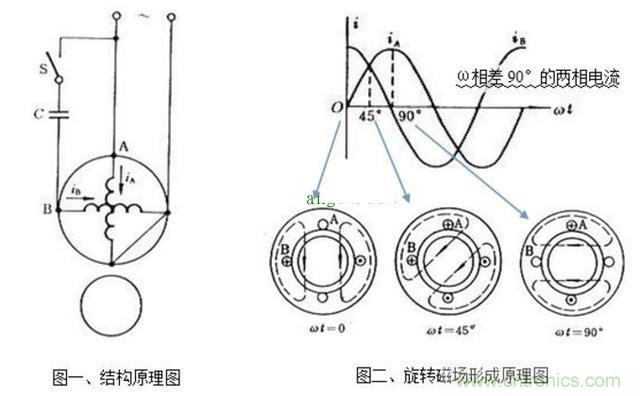

电容分相电动机的转子绕组是浇筑成型的鼠笼式，定子上饶有2组空间上相差90°的启动绕组B和工作绕组A，从而获得电角度ω为90°的两相交变电流，保证旋转磁场的形成条件。（如图一所示）

三、工作原理

电容分相电动机通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电，获得两相交变电流并分别送入2个绕组。工作原理流程如下：

定子绕组通入电角度相差90°的两相电流→定子上形成旋转磁场→转子切割磁力线产生感应电流→感应电流产生旋转磁场→转子磁场与定子磁场相互作用→转子转动。

旋转磁场形成原理见图二

四、接线接线原理图

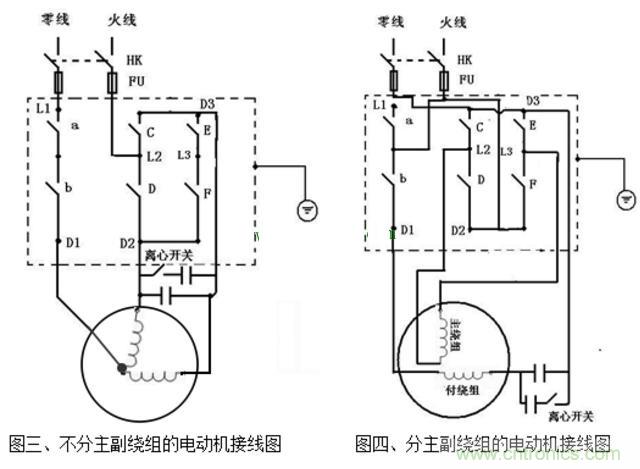

图三为不分主副绕组的电动机接线图，图四为分主副绕组的电动机接线图。

五、使用细节

1、启动电容只在电动机启动过程中工作，当转速达到一 定值时就及时退出。启动电容的容量相对较大，以保证电 动机有较高的启动转矩。

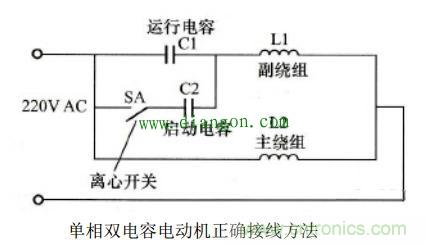

2、运行电容只在电动机工作时起作用，运转电容的电容 量相对较小，以保证有较好的运转特性。这类电动机的二次绕组中大多串接有离心式启动开关， 正确接线时，启动电容应和离心式开关串联，再和运行电 容进行并联。单相双电容电动机的正确接线方法如图所示。

当电动机启动以后，一旦电动机的转速达到额定转速的80%左右时，离心开关的触点就会断开，从而切断了启动电容与电路的连接，此时电动机电流减小，电动机进入了正常的运行状态。使用中，如果将两个电容器的位置接反，把容量较大的启动电容与二次绕组直接串联，则会使二次绕组因过流而烧毁。

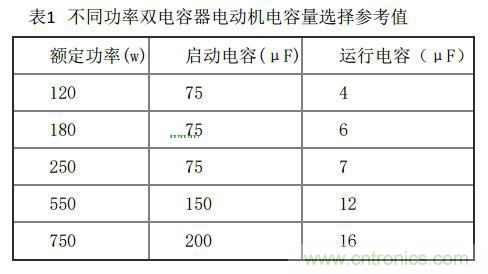

不同功率的双电容器电动机的电容量选择参考值如表1所列，供参考。
