幸运的是，LLC 半桥中的二次电流及电压波形非常适合使用 GREEN Rectifier™ 控制器。该款绿色环保整流器控制器一般用在图 1 所示的反激电源中，用来监控同步 FET 上的漏-源电压。
图 1.反激转换器中使用的绿色环保整流器控制器
在体二极管开始导通时，该绿色环保整流器控制器会感测到正向压降并接通 FET。在 FET 接通时，控制器继续感测漏-源电压，并在电流降到接近 0 安培时关闭 FET。同步 FET 会保持关断状态直到下个开关周期。通过以这种方式控制同步 FET，该 FET 实质上可作为理想的二极管运行。事实上，这些控制器有时被称为“近似理想的二极管仿真器”。
在一款绿色环保整流器控制器用在谐振半桥拓扑中时，变压器的二级侧通常配置为倍流器，如图 2 所示。每个二次侧绕组都有其自己的 FET（或并行 FET 组），而且还需要各自的整流器控制器。同步 FET 将出现等于输出电压两倍的电压应力。通过将 LLC 的 ZVS 特性与同步整流技术进行整合，可实现极高的效率。例如，PMP5967 可从 380VDC 输入生成 12V/460W 输出，效率超过 94%。

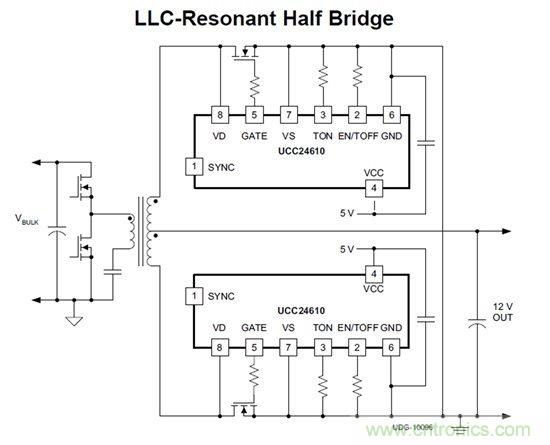

图 2. LLC 谐振半桥转换器中使用的绿色环保整流器控制器
此外，下面是 PowerLab 库中的几项参考设计……
● PMP4332 — 5V80A 低高度高效率电源
● PMP5967 — 支持同步整流器的、400VDC 输入、460W 下 12V 的 LLC
● PMP8920 — 通用输入 TM PFC 及 LLC 转换器
