LTC7820 是一款固定转换比例、高电压、高功率开关电容电源控制芯片，可为高功率、非隔离中间总线应用提供具有故障保护功能的小巧、高性价比解决方案。LTC7820 的特性包括：
● 薄型外形，高功率密度，可提供 500 W 以上的功率
● 用于分压器 (2:1) 的 VIN 最大值：72 V
● 用于倍压器 (1:2)/逆变器 (1:1) 的 VIN 最大值：36 V
● 宽偏置 VCC 范围：6 V 至 72 V
● 软开关：99% 峰值效率和低 EMI
● 软启动进入稳态
● 输入电流检测和过流保护
● 集成 MOS 管驱动器
● 具有可编程定时器和重试功能的输出短路/过压 (OV)/欠压 (UV) 保护
● 耐热性能增强型 28 引脚 4 mm × 5 mm QFN 封装
功率密度为 4000 W/In3 的 48 V 至 24 V/20 A 分压器
图 1 显示了一款采用 LTC7820 的 480 W 输出的分压器电路。输入电压为 48 V，输出为 24 V，负载电流高达 20 A。16 个 10 μF 陶瓷电容（1210 尺寸）用作飞跨电容以传输功率。如图 2 所示，该解决方案的大致尺寸为 23 mm × 16.5 mm × 5 mm，而功率密度高达 4000 W/in3。

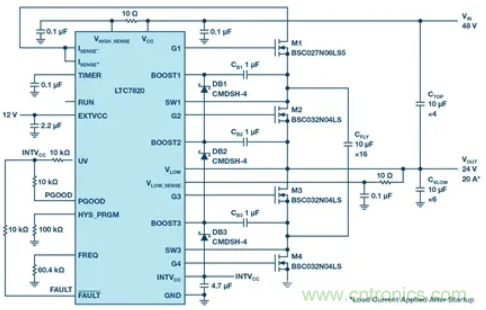

图 1. 功率密度为 4000 W/In3 的 48 V 至 24 V/20 A 分压器。

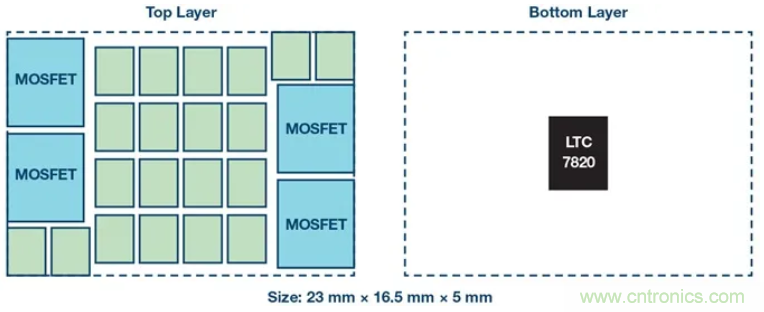

图 2. 解决方案估计尺寸（最大高度为 5 mm）。
高效率
由于在该电路中未使用电感，所有 4 个 MOSFET 均可实现软开关，从而极大地降低了因开关切换引起的损耗。如图 3 所示，该转换器可实现高效率，其峰值效率为 99.3%，满负载效率为 98.4%。图 4 中的热成像图显示了平衡的热设计，在 23°C 的环境温度和没有强制风冷的情况下，其热点温度约为 82.3°C。

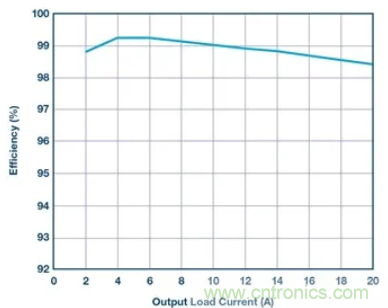

图 3. 48 V 输入、24 V 输出和 200 kHz 开关频率时的效率。

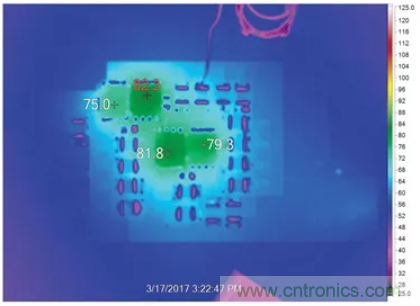

图 4. 48 V 输入、24 V/20 A 输出和 200 kHz 开关频率时的热测试结果
预平衡可避免产生浪涌电流
除了出色的效率和热性能之外，LTC7820 还采用了一种专有的预平衡方法，旨在最大限度地减小分压器应用中的浪涌电流。在执行开关操作之前，LTC7820 控制芯片检测 VLOW_SENSE 引脚的电压，并在内部将它与 VHIGH_SENSE/2 进行比较。如果 VLOW_SENSE 引脚上的电压远低于 VHIGH_SENSE/2，则一个电流源会在 VLOW 引脚上注入 93 mA 的电流以将 VLOW 上拉。如果 VLOW_SENSE 上的电压远高于 VHIGH_SENSE/2，则另一个电流源将从 VLOW 吸收 50 mA 的电流以将其下拉。如果 VLOW_SENSE 上的电压接近 VHIGH_SENSE/2 (即在预编程的窗口之内)，则两个电流源都被关断，LTC7820 开始执行开关操作。
图 5 显示了在未采用预充电的情况下，启动时会出现巨大的输入浪涌电流，足以损坏 MOSFET 和电容。与此相反，在运用了预平衡方法后，则未观测到过大的浪涌电流 (如图 6 所示)。

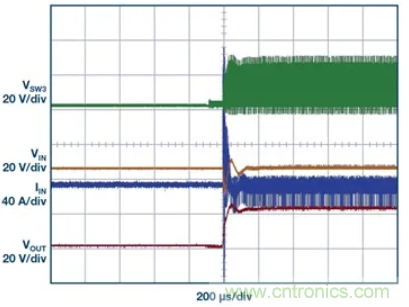

图 5. 未采用预平衡时的启动波形显示存在巨大浪涌电流。

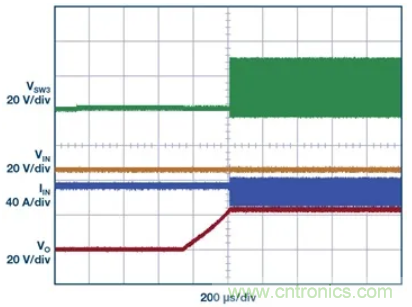

图 6. 采用 LTC7820 预平衡的启动波形显示浪涌电流被消除。
良好的负载调整率
尽管基于 LTC7820 的分压器是开环控制电源，但是得益于其高效率，仍然可以获得良好的负载调整率。如图 7 所示，满负载时的输出电压仅下降 1.7%。

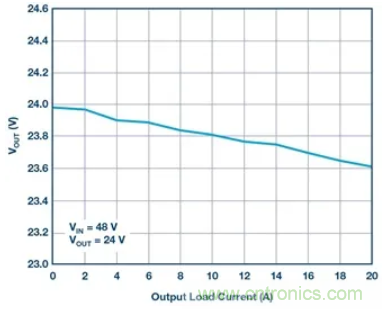

图 7. 负载调整率
保护功能
LTC7820 具有保护功能，可确保高可靠性。过流保护通过高压侧的一个电流采样电阻实现。精密轨到轨比较器负责检测 ISENSE+ 引脚和 ISENSE– 引脚之间的差分电压，这两个引脚采用开尔文方式连接至电流采样电阻。当 ISENSE+ 上的电压比 ISENSE– 高 50 mV 时，则触发一个过流保护，FAULT 引脚下拉至地，LTC7820 停止开关操作并根据定时器引脚设置启动重试模式。
通过 OV/UV 窗口比较器可提供进一步的保护。在正常工作中，VLOW_SENSE 上的电压应接近 VHIGH_SENSE 电压的一半。窗口比较器负责检测 VLOW_SENSE，并将其与 VHIGH_SENSE/2 进行比较。可对迟滞窗口电压进行编程，并使其等于 HYS_PRGM 引脚上的电压。在 HYS_PRGM 引脚上采用一个 100 k 电阻时，VHIGH_SENSE/2 电压在启动和正常工作期间必须位于 (VLOW_SENSE ±1 V) 的窗口之内，否则将触发保护，并且 LTC7820 停止开关操作。
结论
LTC7820 是一款固定转换比例、高电压、高功率开关电容控制芯片，可满足总线转换器、高功率分布式电源系统、通信系统和工业应用的功率密度要求。无需使用电感。
LTC7820
● 外形扁平、高功率密度、能提供 500W 以上的功率
● 软开关：99% 峰值效率和低 EMI
● 用于分压器 (2:1) 的 VIN 最大值：72V
● 用于倍压器 (1:2) / 负输出转换器 (1:1) 的 VIN 最大值：36V
● 宽的偏置 VCC 范围：6V 至 72V
● 稳态操作的软启动
● 6.5V 至 40V EXTVCC 输入用于改善效率
● 输入电流检测和过流保护
● 宽的工作频率范围：100kHz 至 1MHz
● 具可编程定时器和自动重试功能的输出短路 / 过压 (OV) / 欠压 (UV) 保护
● 耐热性能增强型 28 引脚 4mm x 5mm QFN 封装
