在谈及收购原因时，英飞凌IPC事业部总裁Peter Wawer表示，碳化硅对英飞凌具有重要的战略意义，本来他们不想介入材料环节去做长晶、切割，但由于碳化硅供应存在瓶颈，于是他们就去寻找解决方法。

据Wawer介绍，当时一片6英寸的碳化硅晶圆的市场价格超过1000美元（约6500元人民币），而碳化硅在锯切过程中，大约一半的材料会损耗掉，“产生的锯末相当昂贵”。

通过调查，英飞凌发现Siltectra的冷切割技术很“有趣”。

根据Siltectra的说法，他们的技术能够“将SiC晶圆的良率提高90%，在相同碳化硅晶锭的情况下，它可以提供3倍的材料，可生产更多的器件，最终SiC器件的成本可以降低20-30%。”

于是，英飞凌就花钱把它收购了。

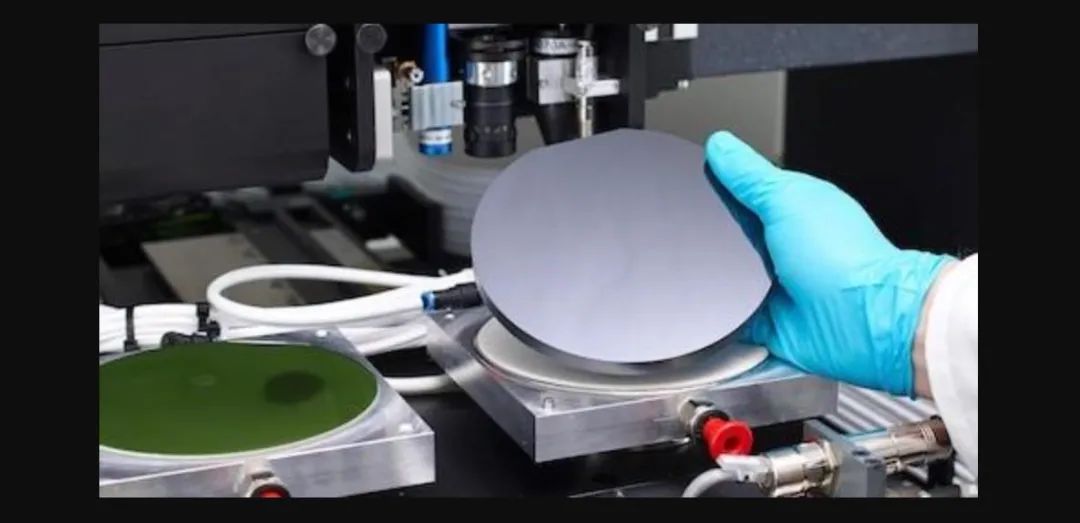

简单来说，Cold Split分为2个技术环节：先用激光照射晶锭剥落层，使碳化硅材料内部体积膨胀，从而产生拉伸应力，形成一层非常窄的微裂纹；然后通过聚合物冷却步骤将微裂纹处理为一个主裂纹，最终将晶圆与剩余的晶锭分开。

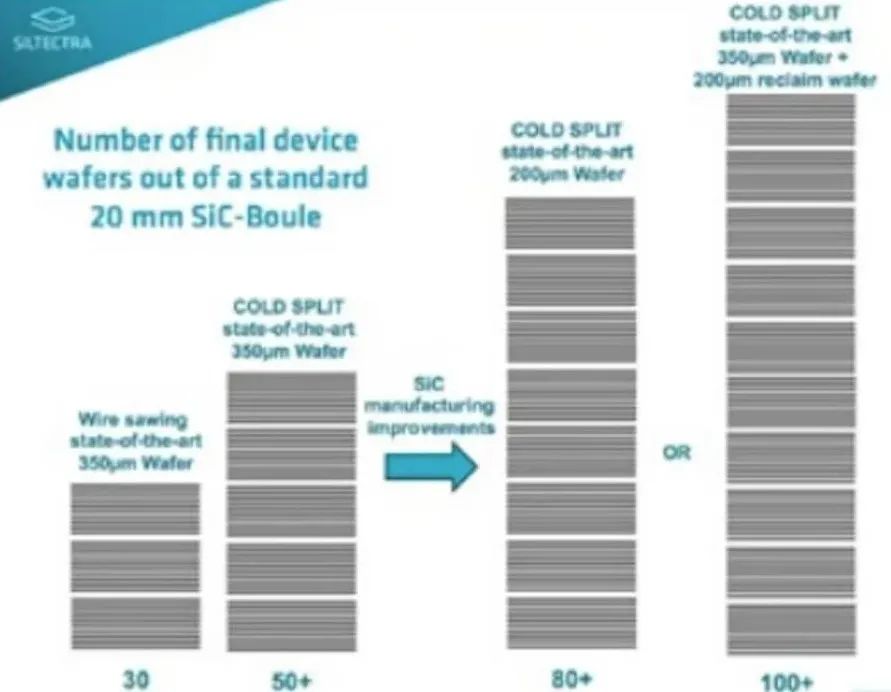

据介绍，以单个20毫米SiC晶锭为例，采用线锯可生产30片350μm的晶圆，而用 Cold Split可生产50多片晶圆。

由于Cold Split生产的晶圆的几何特性更好，因此单片晶圆厚度可以减少到200μm，这就进一步增加了晶圆数量，单个20毫米SiC晶锭可以生产80多片晶圆。

如果再结合Cold Split背面减薄和回收残留晶圆，这个晶圆数量可以高达100片。总的来说，相同的SiC晶锭下，它可以生产三倍以上的晶圆，从而为最终器件提供足够的材料。

据介绍，总共有9家不同的SiC制造商提供了测试材料，其中4家供应商提供4英寸晶锭，5家供应商提供英寸晶锭。

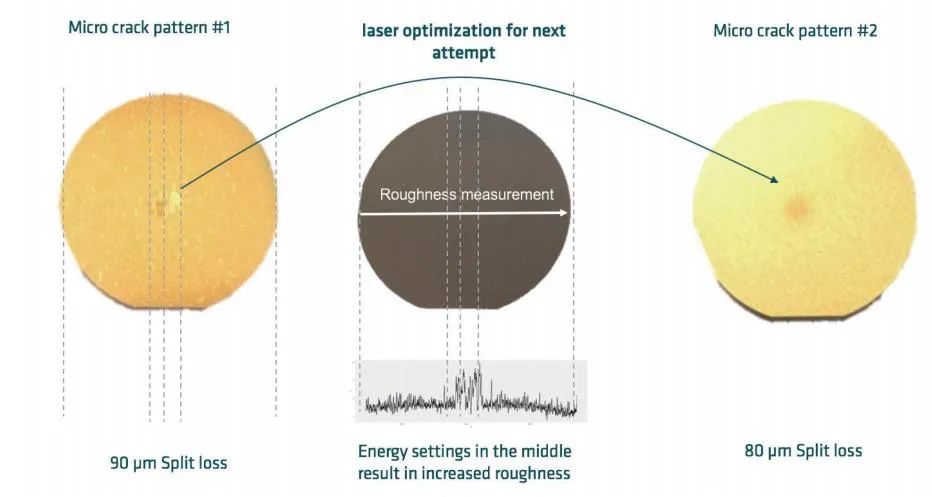

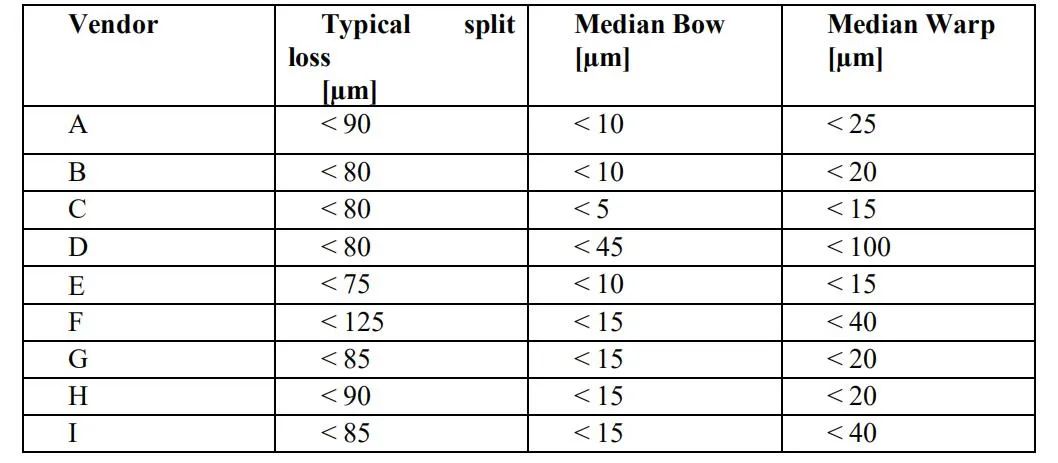

最终350µm的晶圆的晶圆切割结果显示，所有晶锭的分割损耗几乎是一致的。4个供应商获得了80µm及以下的最佳结果。除供应商 F 外，分割损耗均小于90μm。

研磨后，360μm晶圆的总厚度变化为TTV<3μm，单个异常值接近4μm。分割损耗主要由剥落前的激光损伤导致，而冷却步骤没有观察到新的微裂纹产生。

测量还发现，分割后的晶圆表面粗糙度Ra小于3µm，最佳结果小于2µm。

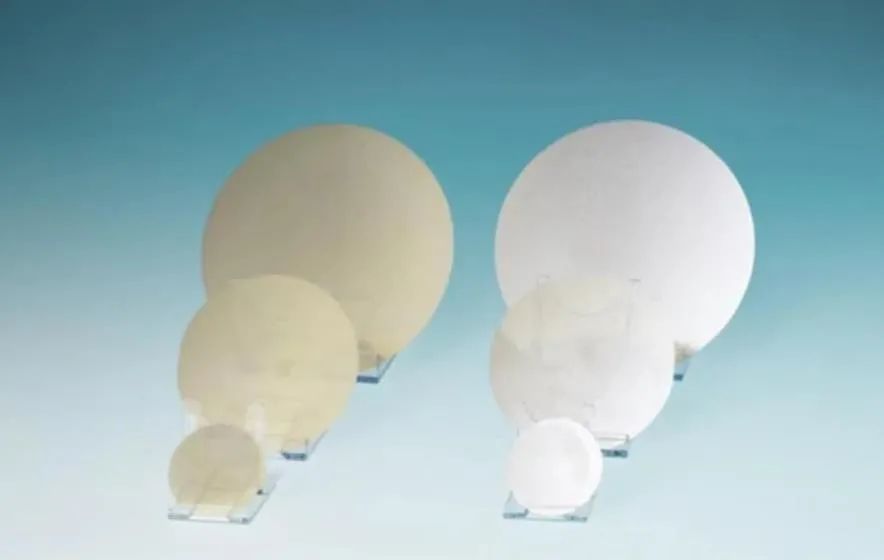

2018年2月，Siltectra还开发了一种基于激光的Cold Split晶圆减薄技术，可用于碳化硅、氮化镓、硅和蓝宝石等衬底材料。

据介绍，该技术采用化学物理工艺，使用热应力来分割材料，可在几分钟内将晶圆减薄到100μm及以下，据估计，材料损失减少了 90%，最终器件总生产成本降低多达30%。

不过， Peter Wawer也表示，英飞凌希望在五年内（到2023年）将Cold Split的切割工艺整合到批量生产中。2018年英飞凌已经拥有适合批量生产激光机，但还需开发适用制造机器，而Cold Split有许多工艺步骤，英飞凌还有很多工程工作要做。
