Intersil公司推出新型60V同步降压PWM控制器

Intersil公司同步降压PWM控制器ISL8117，是业界第一款60V同步降压控制器，在传统的工业应用中，能够绕过中间的降压转换层面，一步到位地进行处理。该器件拥有非常低的占空比（最小时间 40ns），可直接从48V降压转换至1V的负载点。这一技术的获取，使设计工程师降低系统的复杂度，减少工业解决方案的成本。适用于工厂自动化、医疗和通信基础设施的应用。

图为同步降压PWM控制器ISL8117

ISL8117 采用谷值电流模式（Valley Current Mode）调制，以及自适应斜坡补偿，使宽范围的输入电压Vin和输出电压Vout的组合运行稳定，无需外部补偿。系统设计人员可以调节频率高至 2MHz，优化了电源供电的成本、功率和效率。

主要特性

宽输入电压4.5V至60V，涵盖所有电压标准5V、12V、24V、36V、42V和48V

宽输出电压范围，可配置为0.6V至54V

业界最小导通时间，超低占空比，在多数场合可省去二级电压转换电路

可编程100kHz至 2MHz的开关频率，能够同步减少辐射系统噪声和避免差频发生

完善的故障保护，长期可靠工作，包括过压、欠压、过流和过温保护

高电流FET驱动和DEM模式操控，确保不同负荷时的高效率

可调软启动及预偏置，支持多个ISL8117顺序启动

应用领域

PLC与工业自动化、游戏机、安防监控系统、交换机和路由器、电信和数据通信、LED面板

典型应用

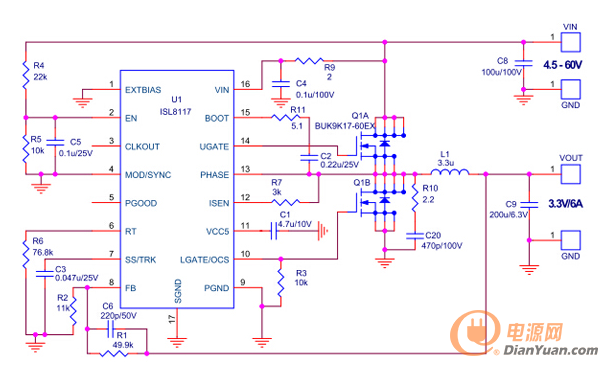

图为同步降压PWM控制器ISL8117典型应用

器件选型表

图为同步降压PWM控制器ISL8117的器件选型表
