HT77235 4.0V~30V输入，3.5A同步降压变换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

特性

・3.5A降压，内置100mΩ和60mΩ功率管

・于快速瞬态响应，外部元器件少

・输入电压范围：4.0V~30V

・输出电压范围：0.8V~18V

・脉冲跳跃模式使得轻载下高效率

・600kHz开关频率

・关断电流<=1uA (典型值)

・软起动，输出预先有电压时有启动延迟

・逐周期过流检测限制

・打嗝模式过流关断

・欠压保护、过热关断保护，不锁定可自动恢复

・具有使能pin

・无铅封装，ESOP8, SOT23-6L

应用领域

・5V, 12V或24V电源轨

・电视

・嵌入式系统

・机顶盒

・消费电子

・工业电子

描述

・HT7723x 是一款 3.5A 降压转换器，具有最少的外部元件和低关断电流。

・该器件具有快速瞬态响应的特点，输出电容器采用低 ESR （聚合物）或超低ESR（陶瓷），无需外部补偿。

・该器件在轻载时以脉冲跳跃模式工作，达到高效。

・HT7723x 采用ESOP8, SOT23-6L 封装。

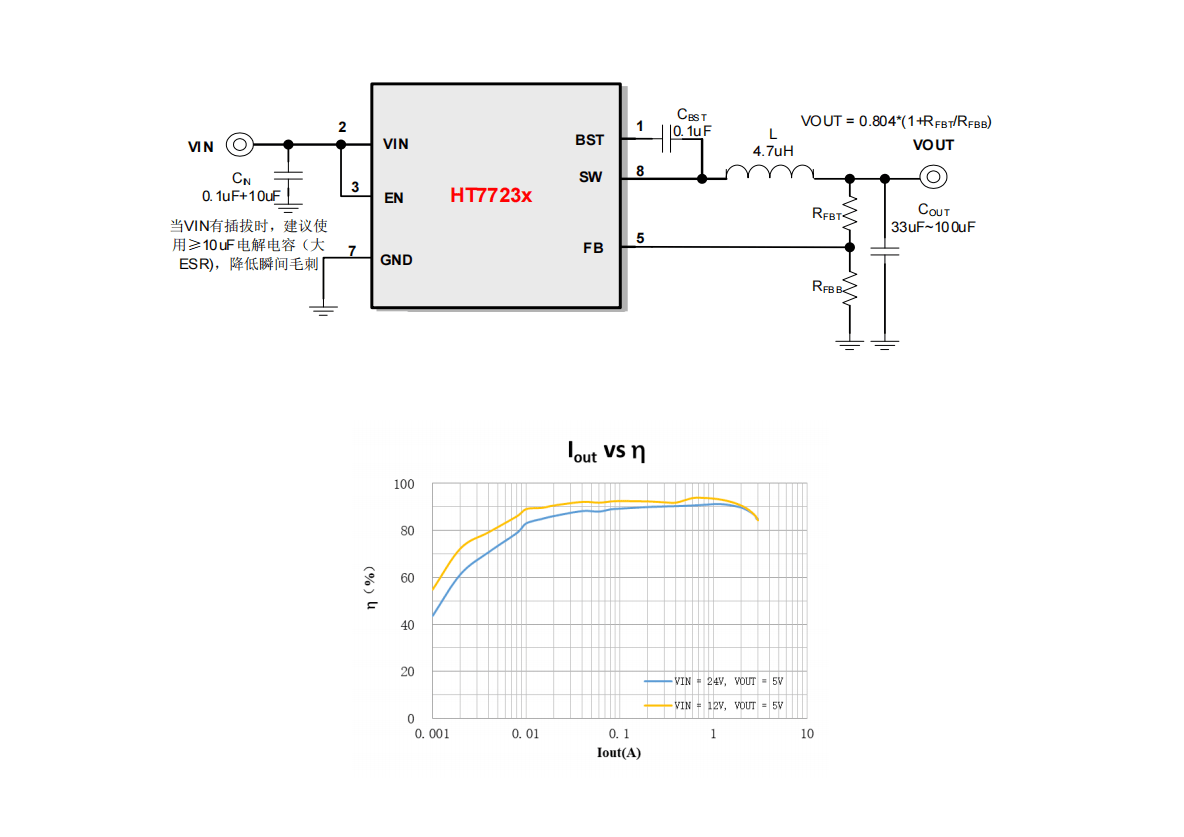

典型应用

文章配图-2

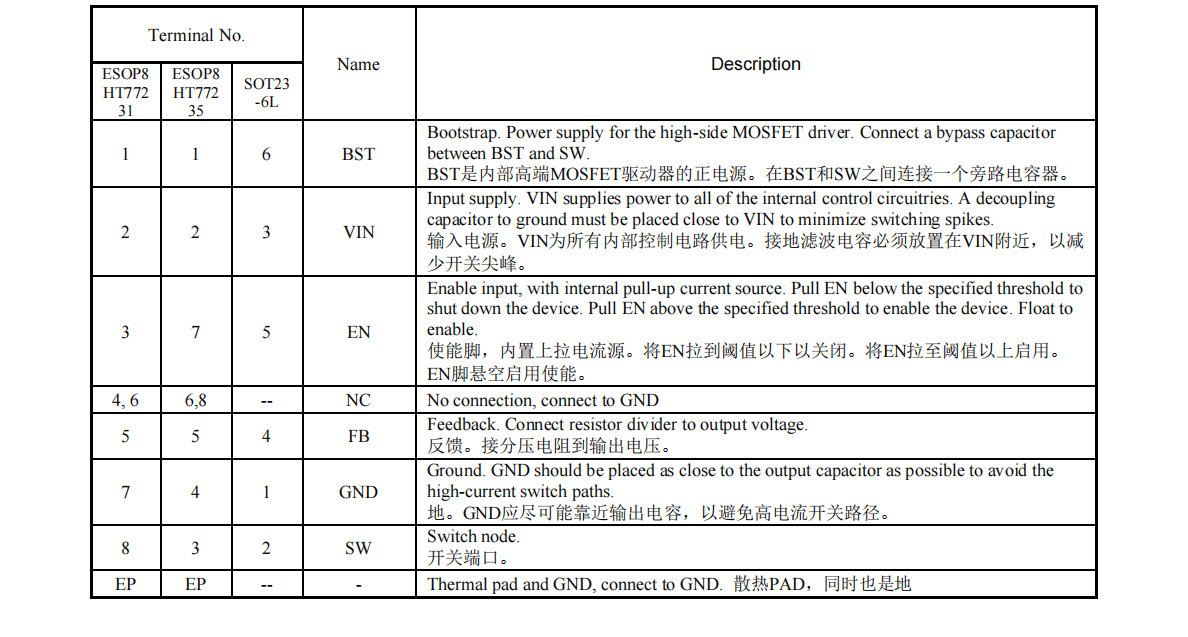

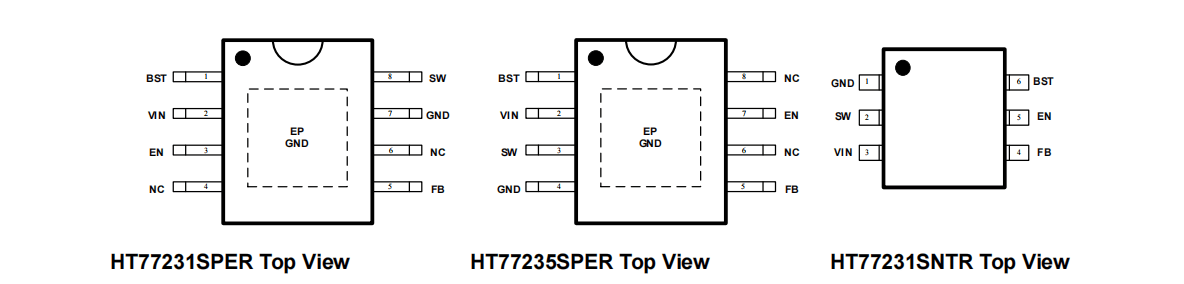

引脚配置

文章配图-3
