东科半导体DK075G被创富源70W充电器采用
来源:充电头网 发布时间:2023-10-07 分享至微信

前言


消费者在选购第三方充电器时都倾向于选择一款功率高、发热低、体积小巧便携的充电器,而氮化镓合封芯片凭借高频、高集成、低损耗的特性解决了消费者的痛点。


创富源电子推出了一款双USB-C氮化镓充电器,其内部搭载了东科DK075G氮化镓合封芯片,输出功率最高可达70W,能够满足手机及笔记本电脑的充电需求。

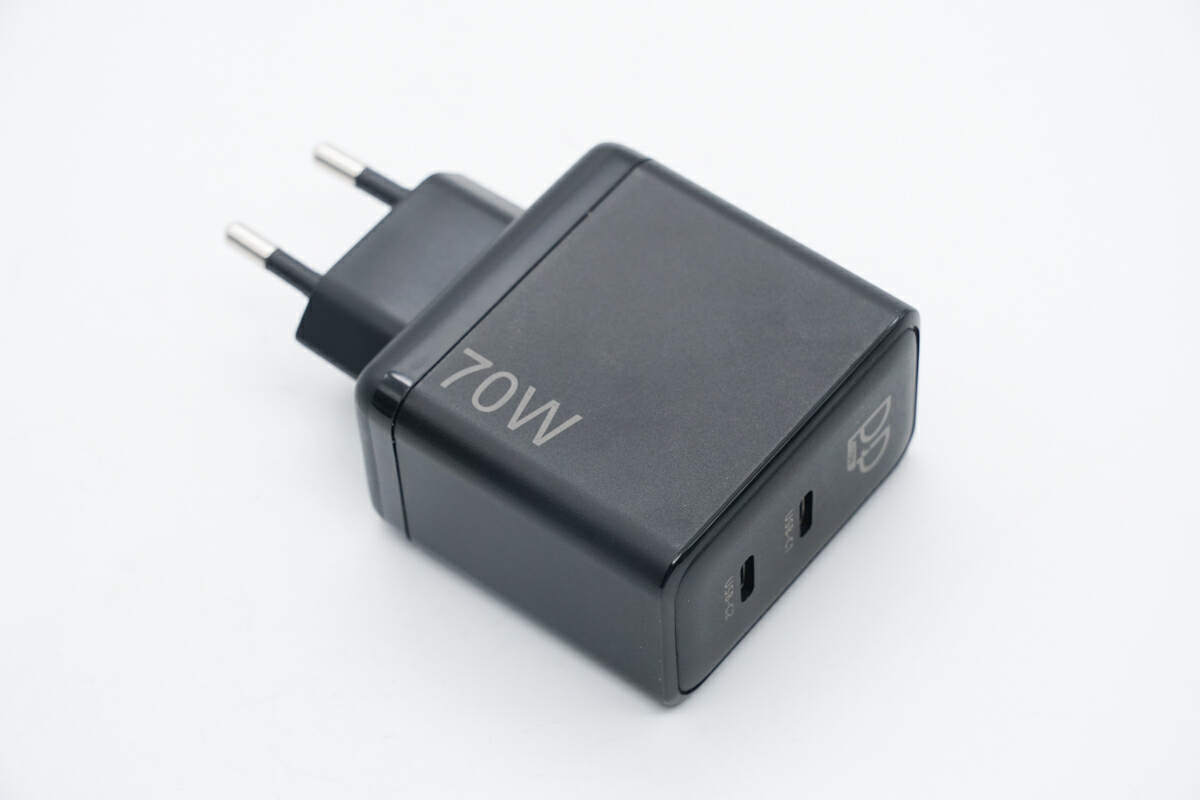

创富源70W氮化镓充电器


这款创富源70W氮化镓充电器为固定欧规插脚设计,并且支持定制插脚定制,充电器采用PC阻燃材质塑料壳,机身外壳主要做了磨砂抗指纹,不过腰身靠近下方区域以及顶面边缘高光亮面撞色点缀。机身整体风格简约,正面印有70W字样,表明充电器最大输出功率。


东科半导体DK075G被创富源70W充电器采用-充电头网

充电器为双USB-C接口配置,任一接口单独输出时,支持70W输出,双口同时输出时支持功率自动分配功能,且双口均支持快充,能够满足笔记本电脑与手机的快充充电。


东科半导体DK075G


东科半导体DK075G被创富源70W充电器采用-充电头网

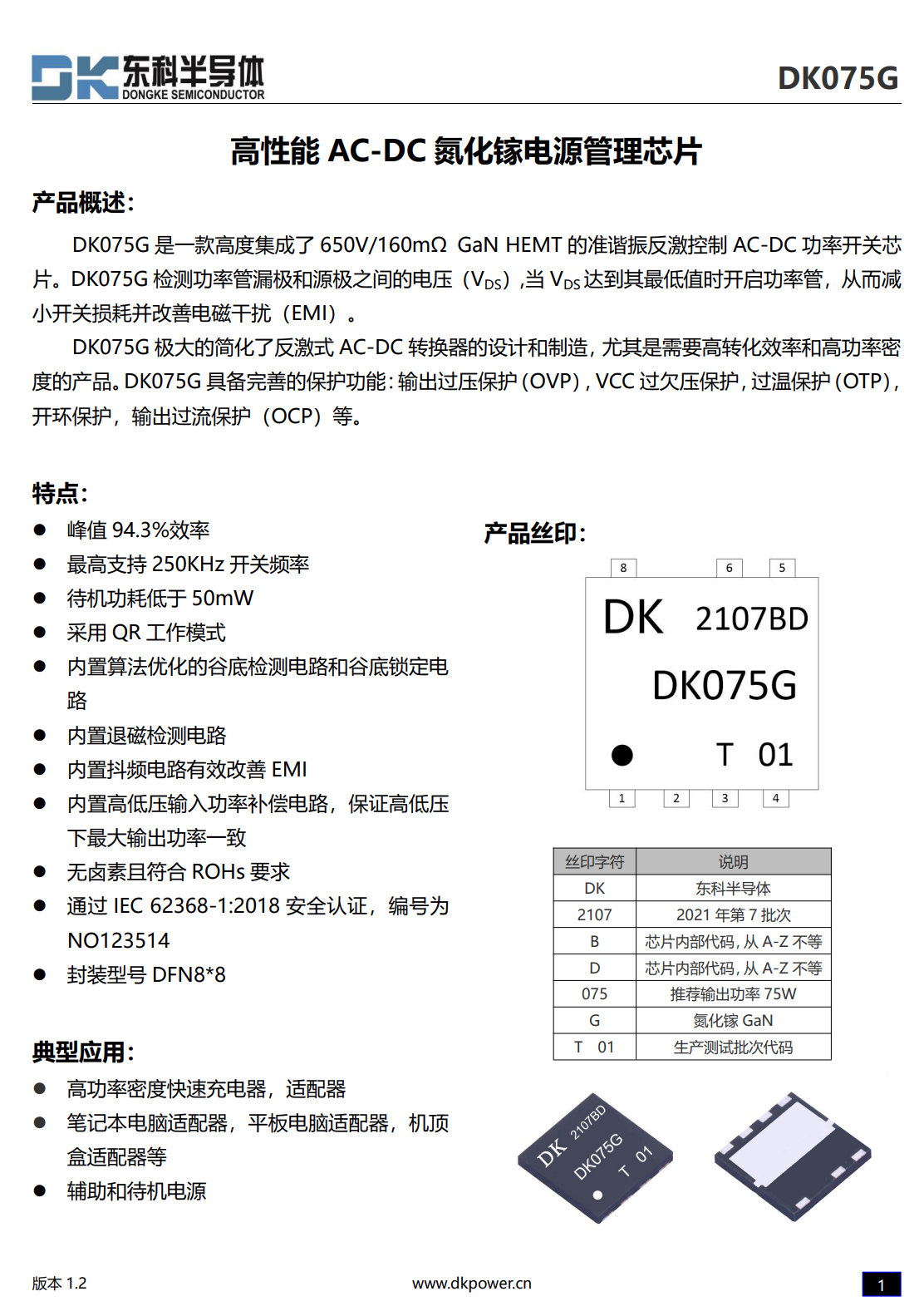

ACDC初级侧采用了东科半导体的合封氮化镓系列产品DK075G。其内部集成了650V/160mΩ氮化镓功率管,并集成了控制和驱动电路芯片。DK075G采用了专利的谷底锁定QR算法,在降低开通损耗,提高系统效率的同时,稳定的锁谷底算法避免了音频噪声的引入,大大简化了高功率密度反激电源的设计。DK075G具备完善的保护功能,支持输出过压保护,供电过压、欠压保护,过热保护等保护功能。


东科半导体DK075G被创富源70W充电器采用-充电头网

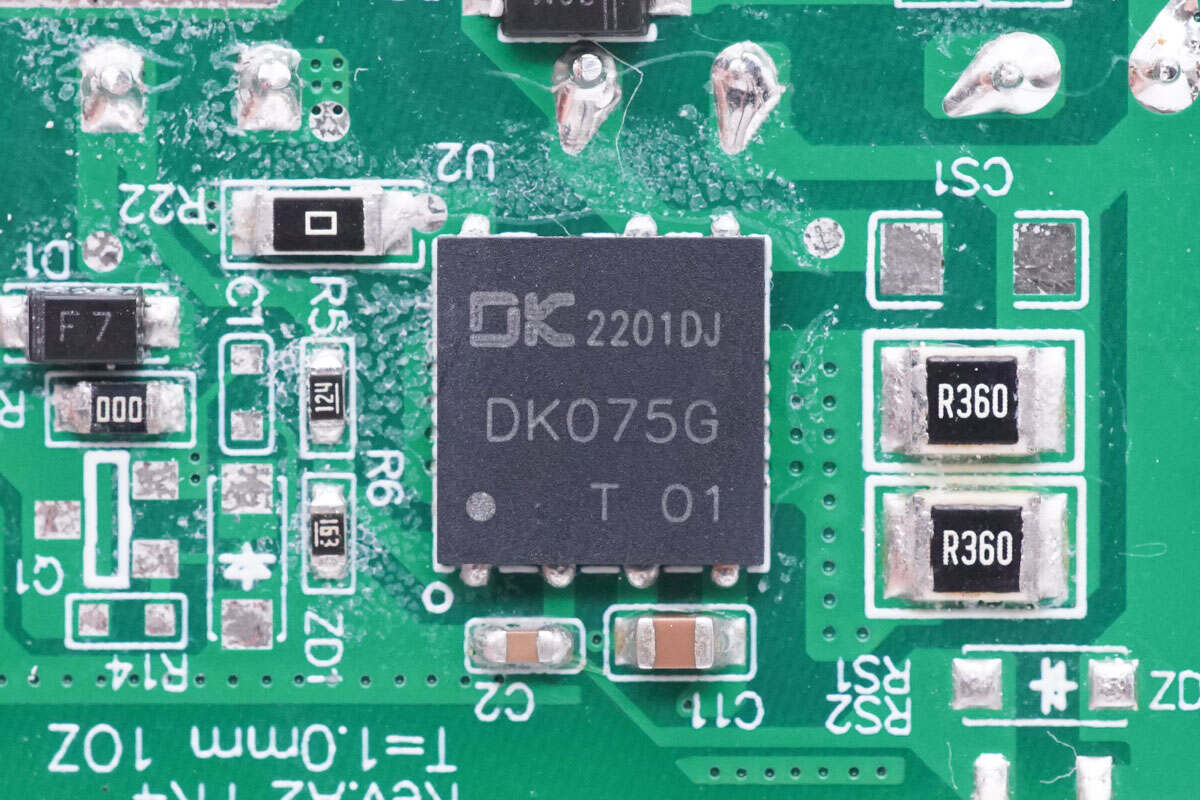

东科DK075G采用DFN8*8封装,外围元件精简,适用于高功率密度快充适配器,笔记本电源适配器等应用。


充电头网拆解了解到,东科氮化镓合封芯片此前还被联想小新65W氮化镓充电器佳域45W双C口氮化镓充电器佳域35W双C口氮化镓充电器华科生65W 2C1A氮化镓充电器等产品采用,质量获客户一致认可。


充电头网总结


东科半导体(安徽)股份有限公司,成立于2011年5月,主要从事高频高效绿色电源IC和大功率电源IC的设计、生产、制造和销售。是由业界资深专家共同组建,拥有国内、外顶尖人才的技术与产业化队伍。公司成立以来,一直坚持自主创新的核心路线,专注技术研发,形成了多项专利壁垒、电源类自供电技术壁垒、多芯片合封技术壁垒的自我保护机制,建成了集研发、设计、封测、销售为一体的综合科技创新体系,旗下所有产品都拥有完整的自主知识产权。


充电头网了解到,创富源这款70W氮化镓充电器内置东科DK075G氮化镓合封芯片,这款芯片


采用DFN8*8封装,内部集成了氮化镓功率管控制和驱动电路芯片,外围精简,能有效降低充电器体积。这款芯片还采用东科独有的谷底锁定QR算法,能有效降低开通损耗,提升整机效率,降低发热,此外还可以避免了音频噪声的引入,大幅简化电源设计,降低研发成本。


这款东科DK075G氮化镓合封芯片可以适用于高功率密度氮化镓快充、笔记本电脑/平板电脑/机顶盒电源适配器、车充、智能插线板等充电设备中。
