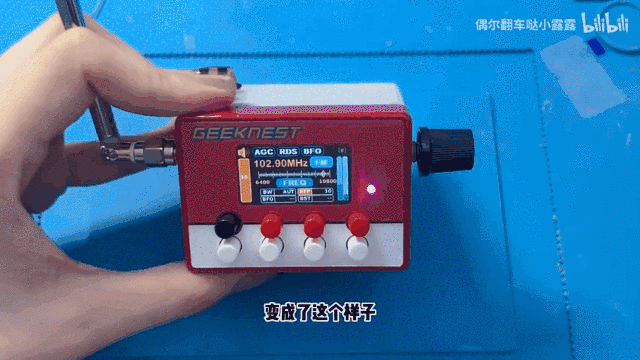

本项目主要是在核心芯片SI4735的基础上构建全波段（包括AM、FM、SSB）无线电收音机。

功能说明

01

音量调节

短按音量控制按钮，转动编码器，可调节收音机音频大小。

02

手动调台

短按手动调台按钮，转动编码器，可以手动按照0.1Mhz的单位正向、反向调整接收的无线电信号频率。

03

快速锁定目标波段

短按快速选择波段，转动编码器，可以将接收波段快速定位到20M\40M\80M等波段中，向下按动编码器，表示确定当前选择。

04

调制方式选择

短按调制方式选择按钮，转动编码器可选择接收AM\FM\USB\LSB4种调制方式下的无线电信号，向下按动编码器，表示确定当前选择。

05

扩展模块

电源管理、时钟显示、自动对时、温湿度检测；

在主界面长按左下角按钮，可显示扩展界面。

06

频率范围

AM和SSB模式的频率范围为30MHz至150kHz。

FM模式为64MHz至108MHz。

设计图

本项目由两块PCB构成，分别是主控板和扩展版。

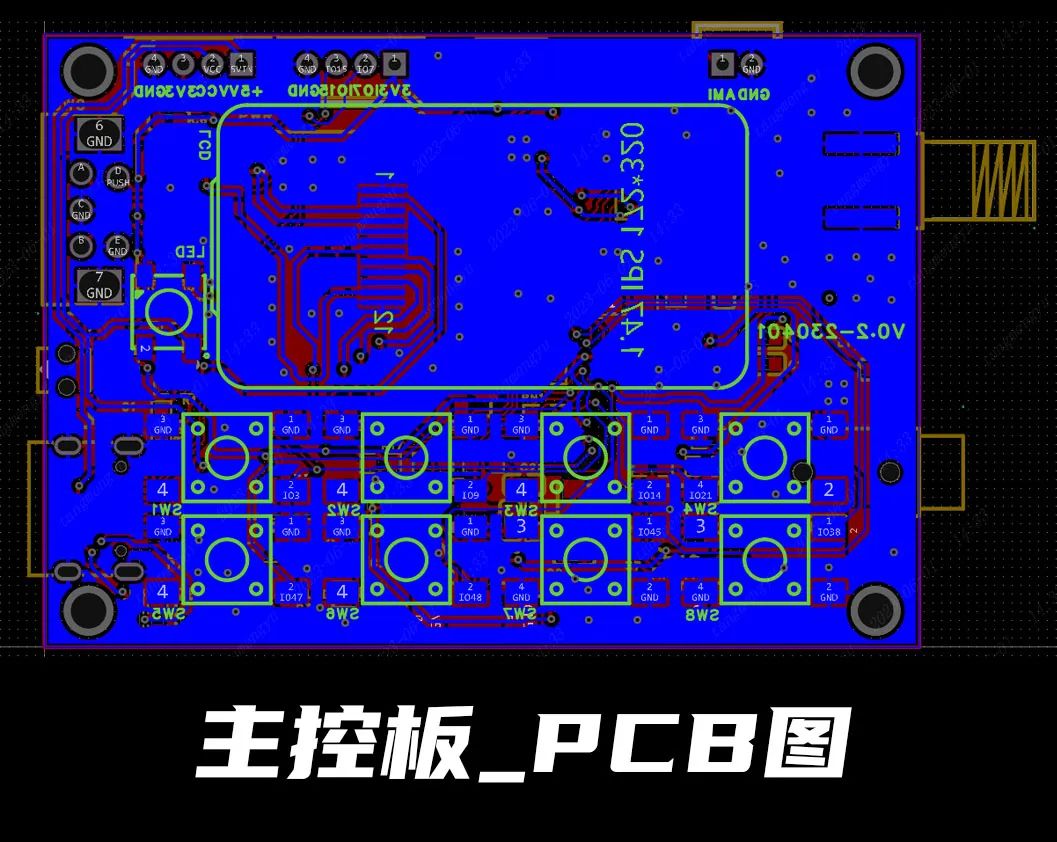

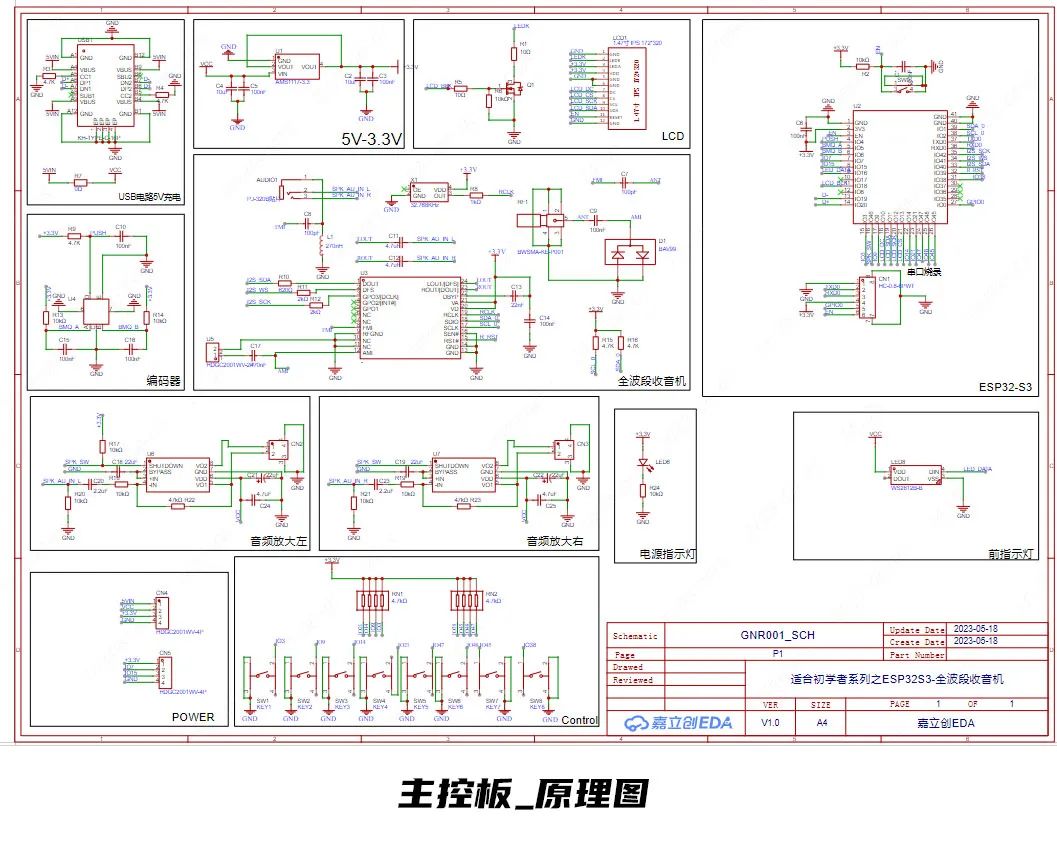

主控板包括所有基础功能，例如：全波段无线电信号接收、处理、播放，功能键的控制。

<< 滑动查看下一张图片 >>

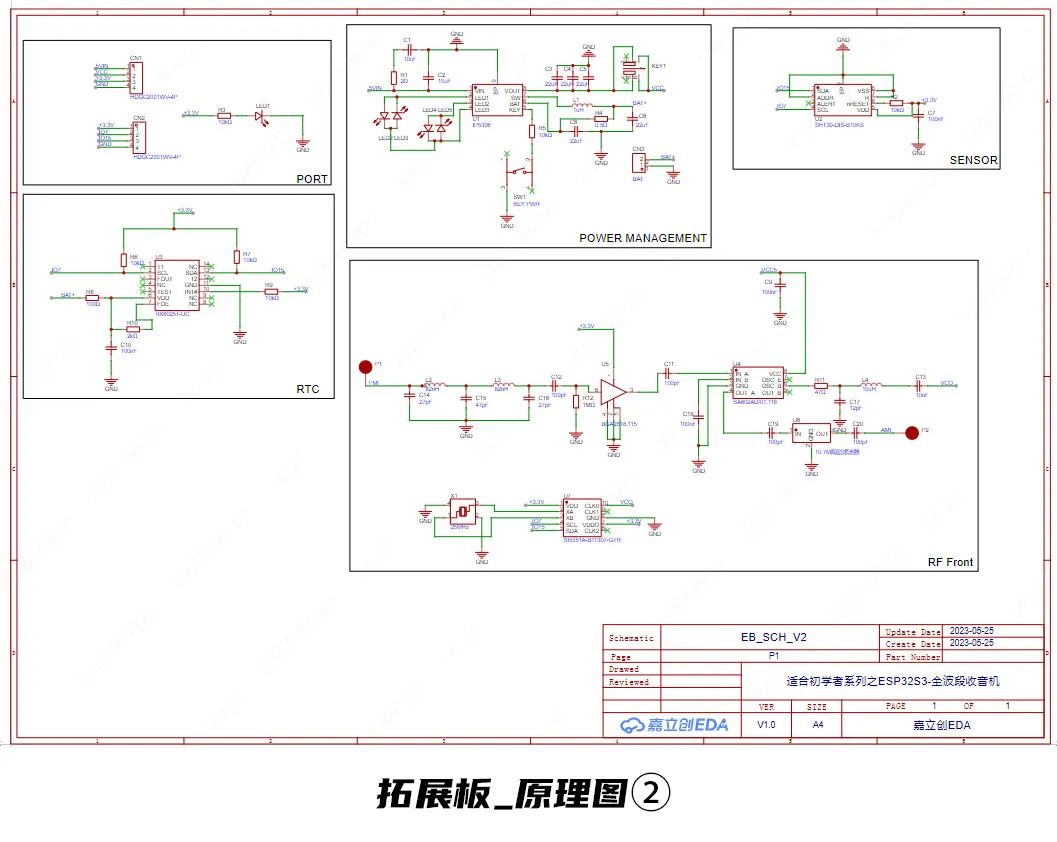

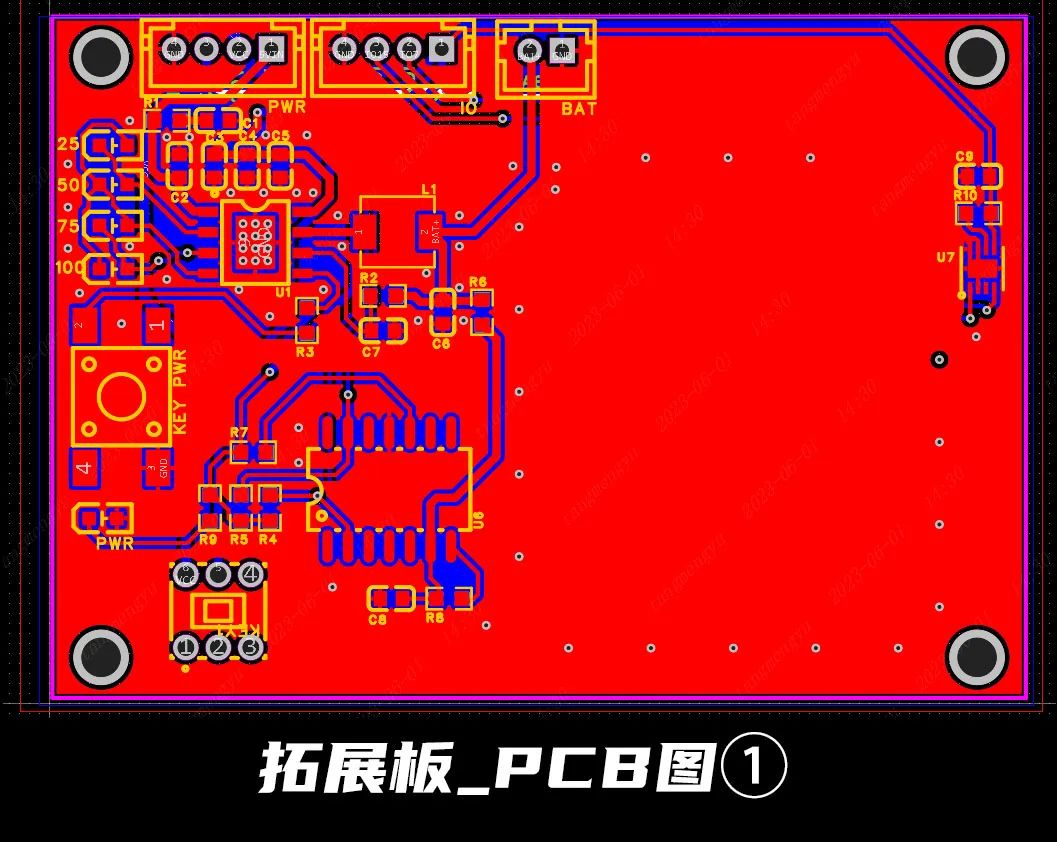

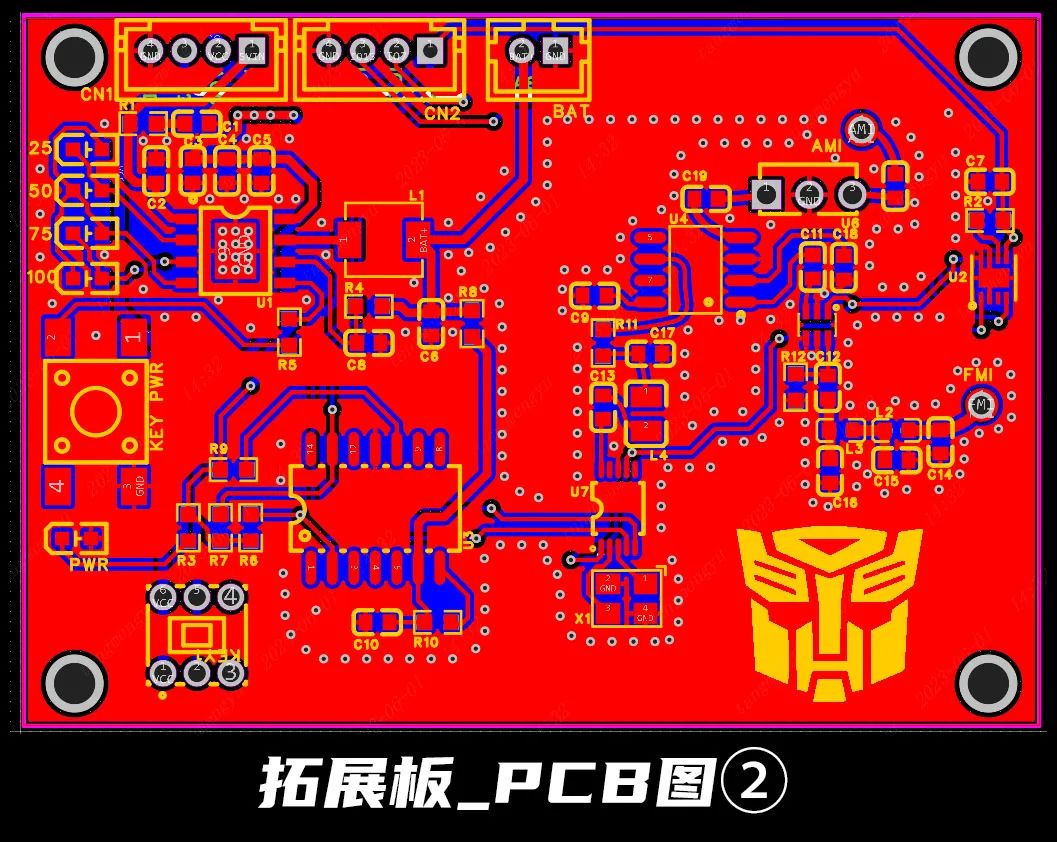

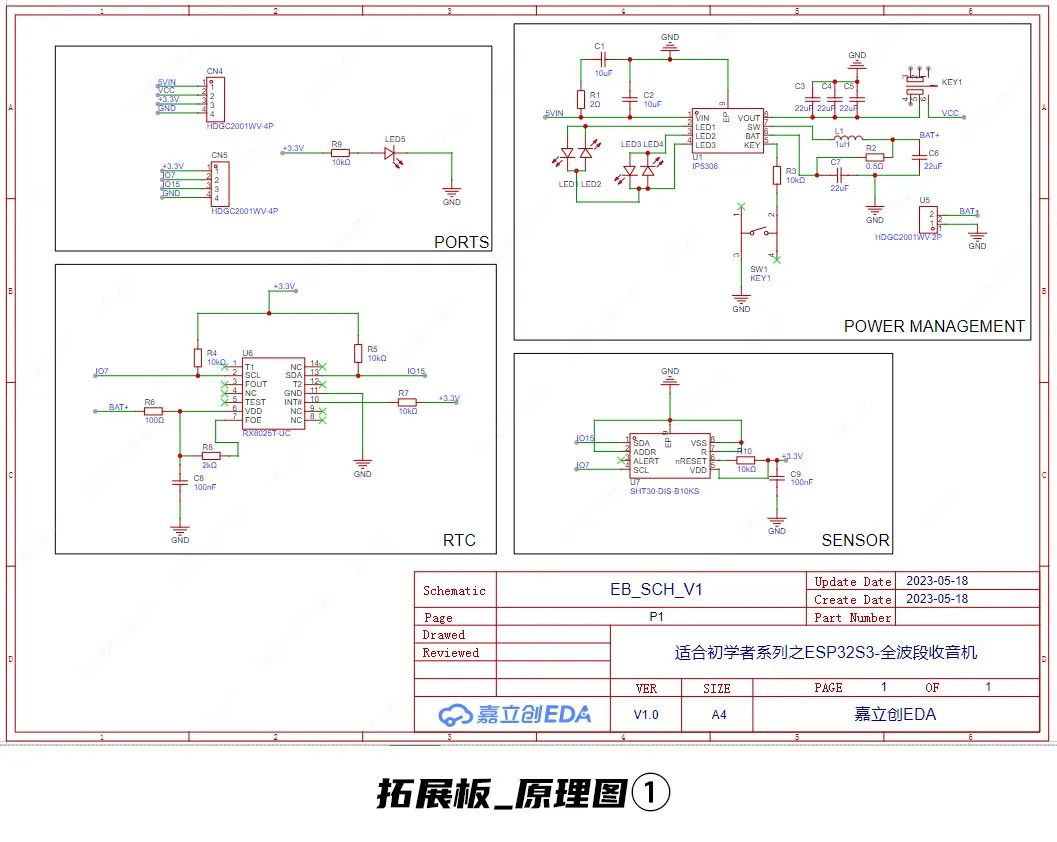

扩展板需基于主板使用，连接主板后，可实现时间显示、自动对时、温湿度显示、接入电池、供电。

<< 滑动查看下一张图片 >>

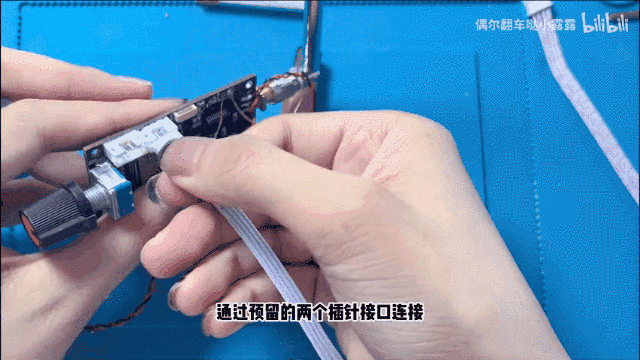

连接示意图：

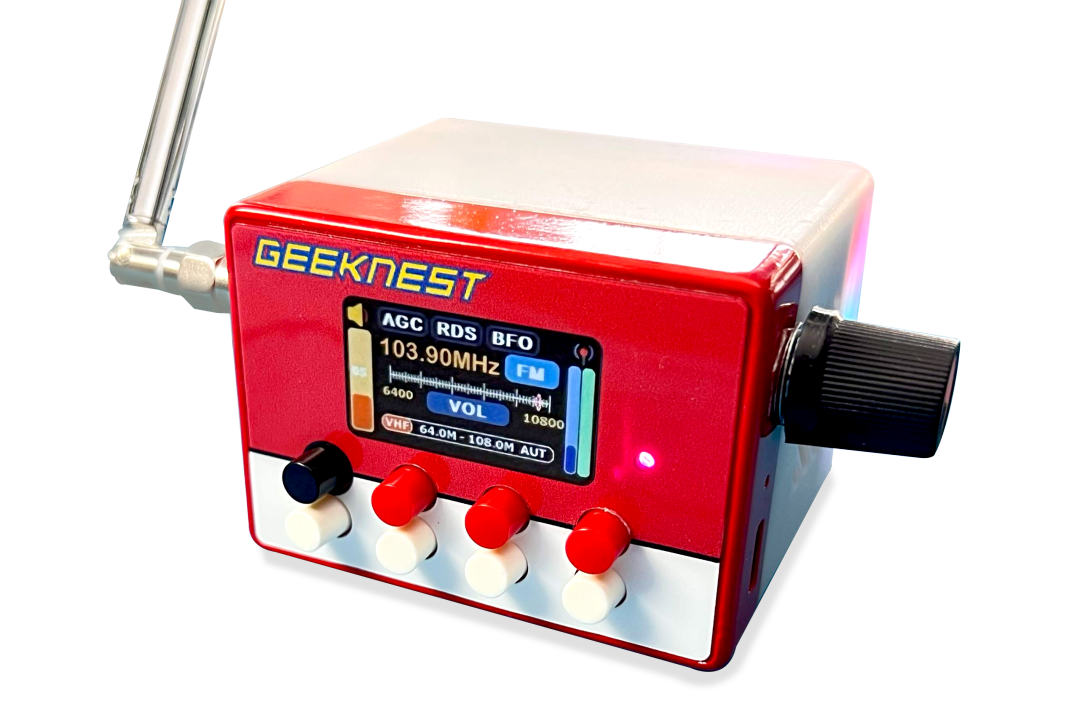

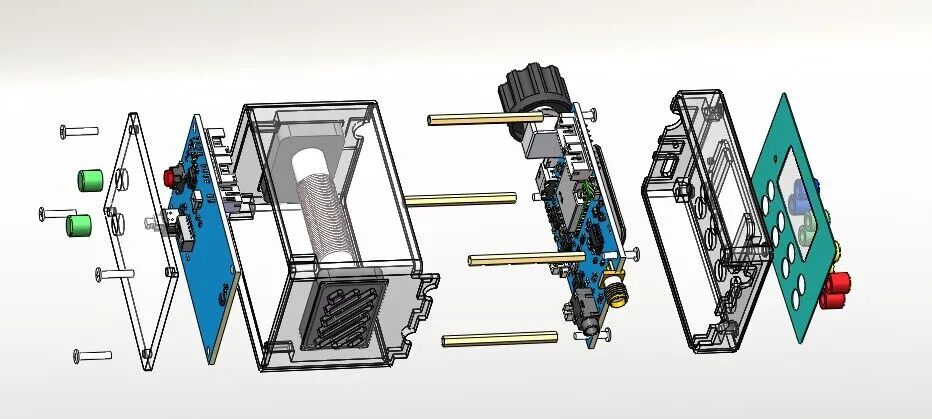

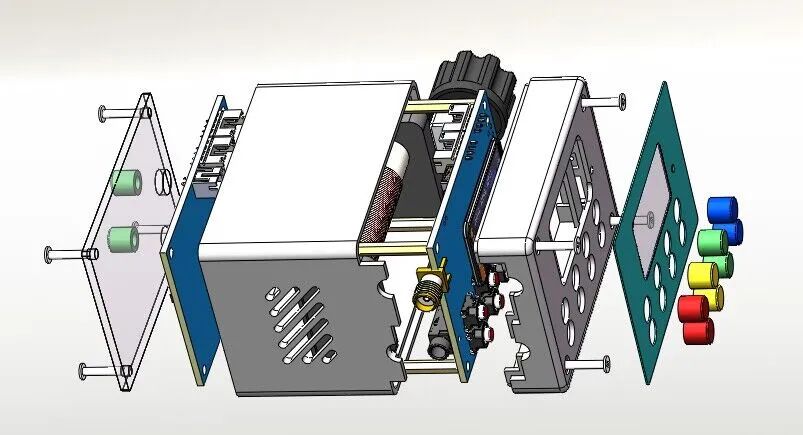

外壳设计

外壳主要由前面板、前壳、后壳、后面板4个部分组成。

前面板：PET材质，背面铺胶方便粘贴。

后面板：全透明亚克力板。

前后壳：树脂材料3d打印，前壳喷漆，潘通色号1795C。

外壳可在嘉立创的面板定制+三维猴完成。

软件说明

软件设计基于Arduino IDE框架，核心程序逻辑如下：

01

初始化

初始化设备及功能，包括I2C/显示/SI4735/按键/编码器/功放。

02

主循环

包括读取编码器和按键；读取SI4735状态；设置SI4735(频率、音量等)；界面绘制并显示。

项目属性

本项目为首次公开，为本人原创项目。项目未曾在别的比赛中获奖。

开源协议：CERN Open Hardware License

附件下载

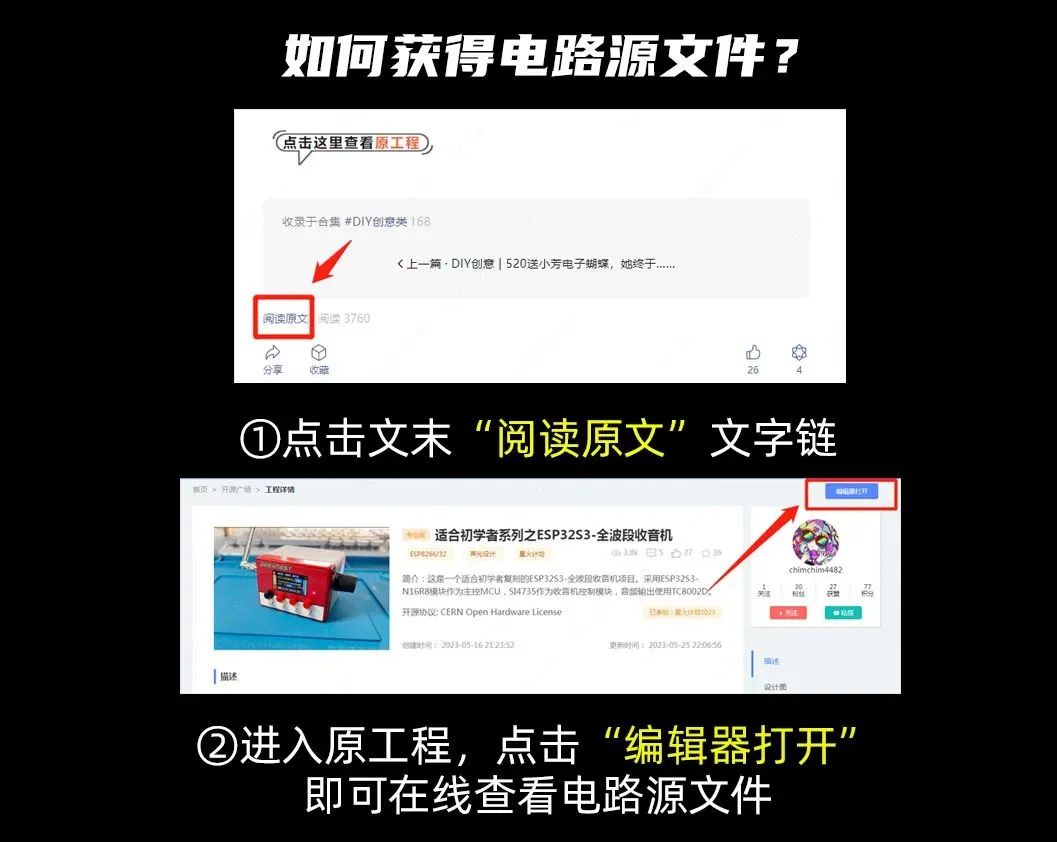

需要3D外壳、软件、电路源文件等附件的友友，可点击文末的“阅读原文”进入原工程查看。

如有其他问题，也可在原工程底部留言作者。
