嘿嘿！DIY无线信号干扰器

来源:电子工程专辑发布时间:2023-03-13

分享至微信

本文所设计的2.4GHz干扰器虽然简单但有效，这个模块可以屏蔽掉蓝牙和Wi-Fi信号。由于近来半导体供货紧张，我在设计时考虑到了使其实现成本尽可能低。

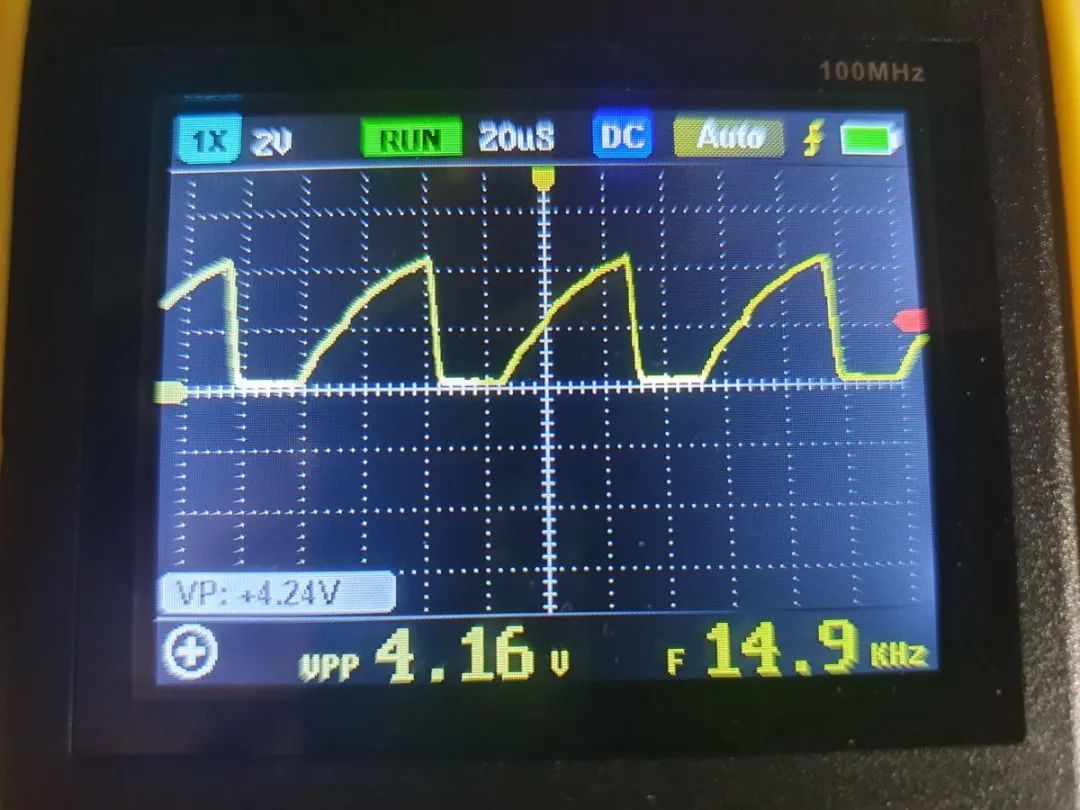

本电路包括一个简单的非稳态多谐振荡器，并带有一个方波锯齿波转换器，用于生成VCO控制信号。5.1V电源由MT3608L转换器提供，因此该设备可以采用任何锂聚合物电池供电，但需要确保电池至少能提供500mA电流——如果要使用放大器，电流至少要有1A。VCO可生成2100-2600MHz范围内的扫描信号。输出功率约为5-10mW，如果需要更大的范围，可以使用放大器。CHRG字段用于为电池充电，5V输出焊盘用于连接外设，例如放大器。SWEEP OUT焊盘用于校准输出波形，ADJ电位器用于调整波形，正确的信号应该是下图这样：

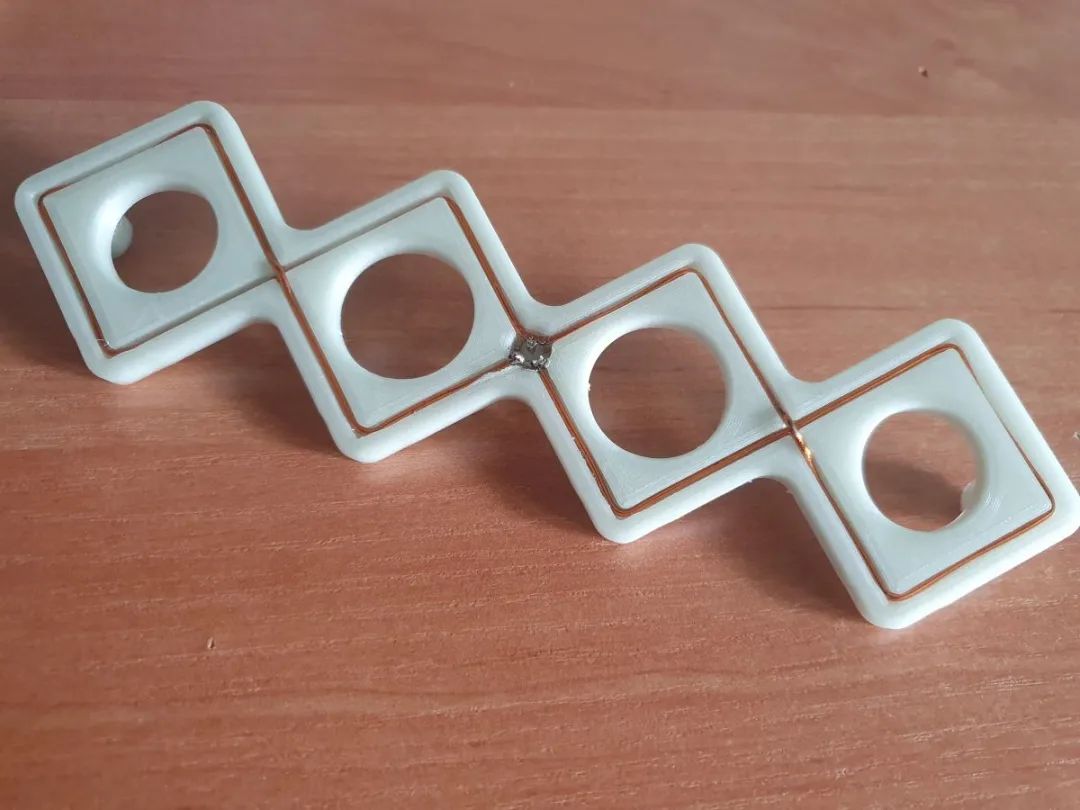

要发射信号，双二阶天线效果最好，我附上了一篇文章的链接，其中讲述了如何制作这种天线，并附上了3D天线框架的打印模型。

https://buildyourownantenna.blogspot.com/2014...-biquad-sector-antenna-for-2450-mhz-wifi.html

3D打印模型：https://www.thingiverse.com/thing:4734227

把干扰器对准接收器即可干扰信号，但是要记住是否能有效干扰取决于发射器和接收器之间的距离。当手机距离喇叭20cm时，几乎不可能实现干扰，但当手机距离喇叭2m时，该干扰器可以很容易地屏蔽几米范围内的信号。

1W放大器示例：https://pl.aliexpress.com/item/10050023541036..._list.0.0.37e01c24IXT8UkgatewayAdapt=glo2pol

更便宜的100mW放大器：https://a.aliexpress.com/_EJz6Zs5

所使用的VCO：https://pl.aliexpress.com/item/1005002503822581.html

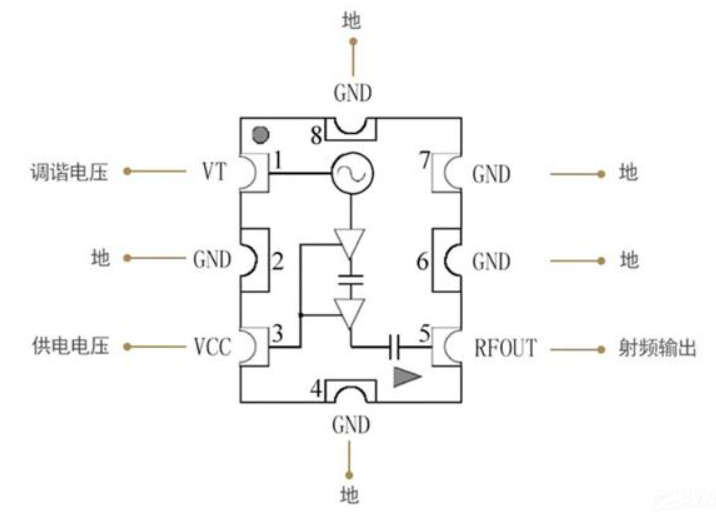

也可以使用YSGM232508以外的型号，例如SV2450或SM2400，其引脚排列应如下所示：

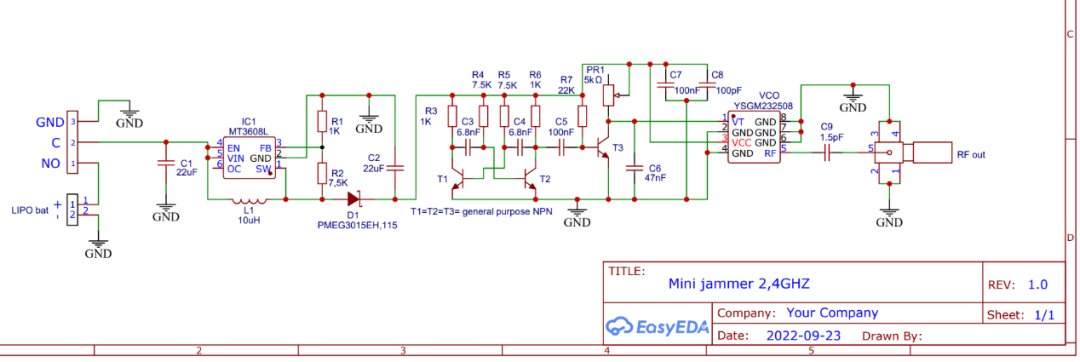

原理图：

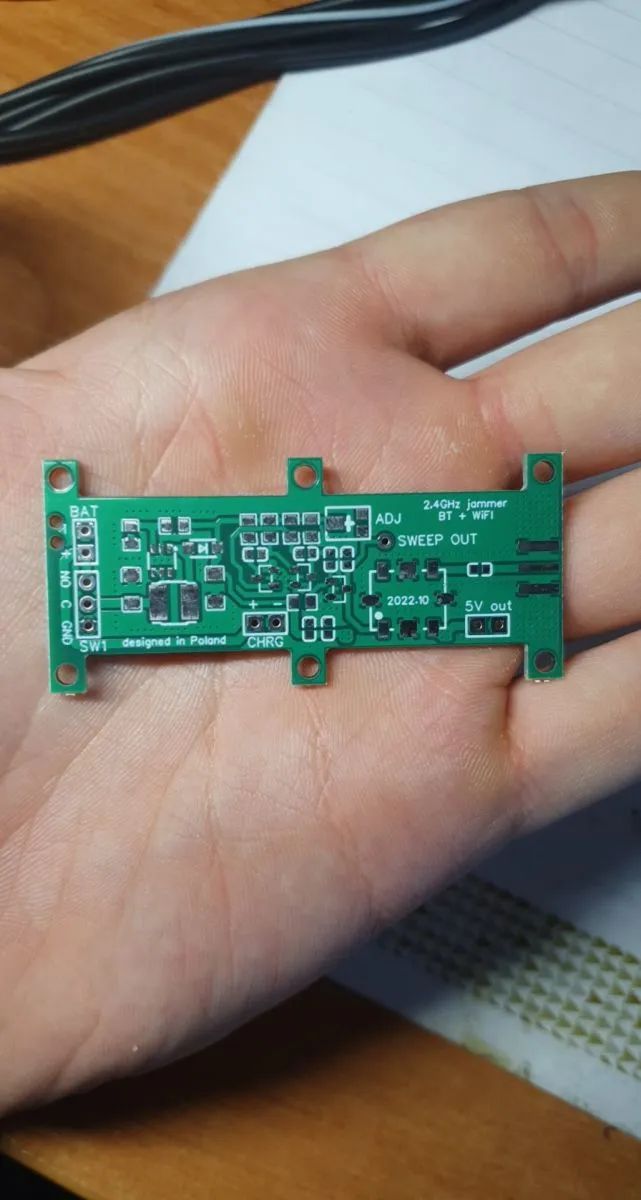

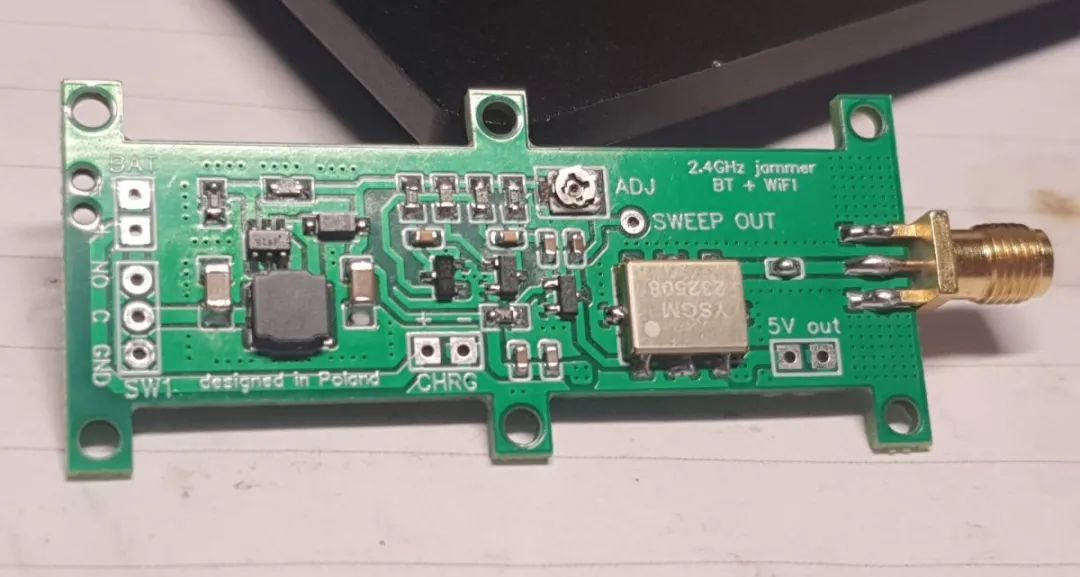

电路板外观：

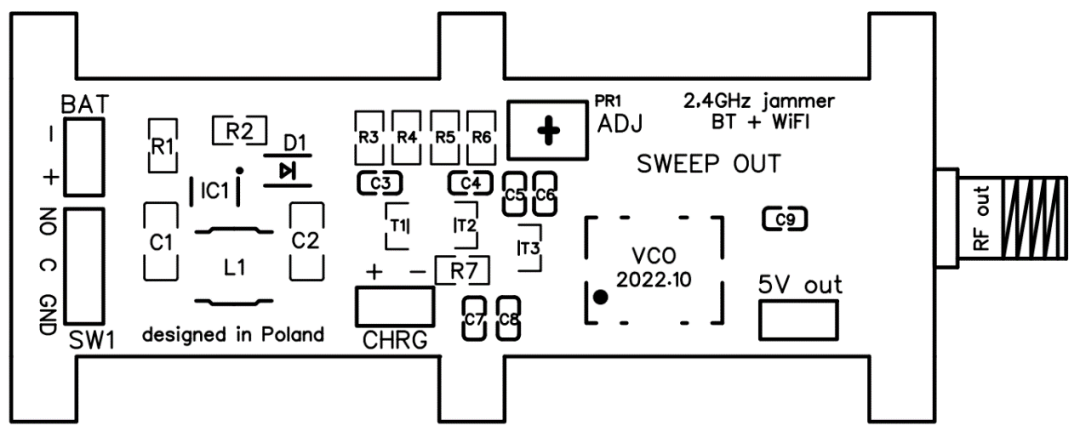

装配图：

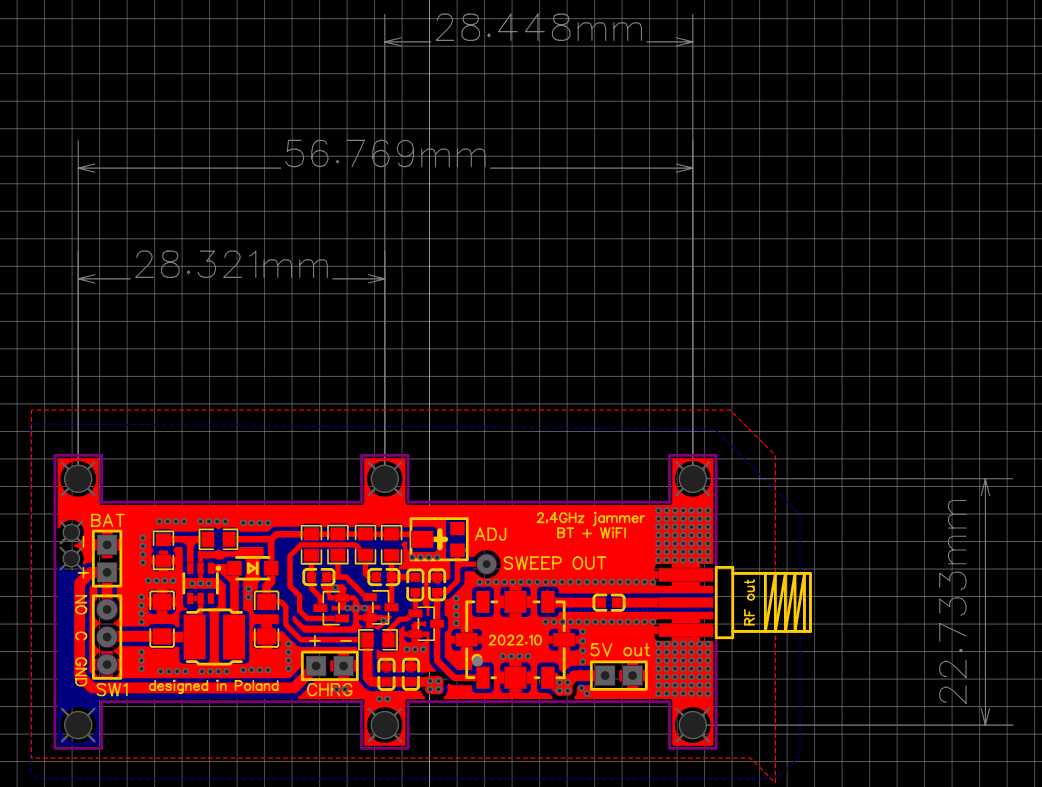

安装孔间距：

请记住，干扰Wi-Fi或蓝牙是非法的，私人使用的设备只能用来阻止间谍设备（网络摄像头、监听扬声器）等的信号。在此声明，作者对不当使用该干扰器概不负责，文中所包含的信息仅是出于教育目的。

作者：Seps111，来源：EDN姊妹网站elektroda.pl

参考原文：DIY bluetooth jammer, bluetooth jammer - final project，由Franklin Zhao编译。
