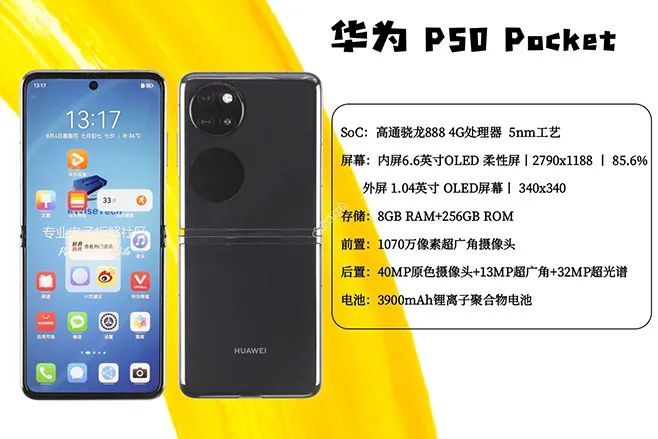

拆解华为折叠屏手机 P50 Pocket，铰链有特别之处
来源:电子工程专辑 发布时间:2023-02-03 分享至微信

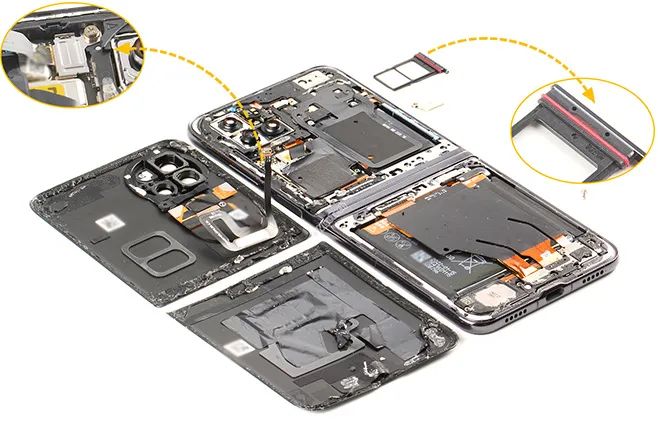

拆解华为 P50 Pocket，折叠机的拆解总是会复杂些，步骤还是从关机取出卡托开始，卡托上套有硅胶圈。

再通过热风枪加热后盖，集合吸盘和撬片依次打开两块后盖，打开后盖时需要多加注意，外屏BTB接口通过金属盖板固定。

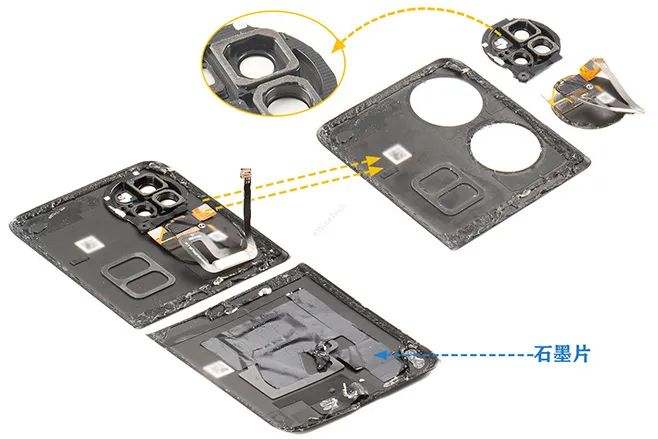

后盖都是由通过胶固定，下部分后盖上贴有大面积石墨片起散热作用。上端的后盖上有泡棉胶固定的后置摄像头盖板，盖板正面贴有泡棉用于保护镜头，然后取下盖板和外屏。

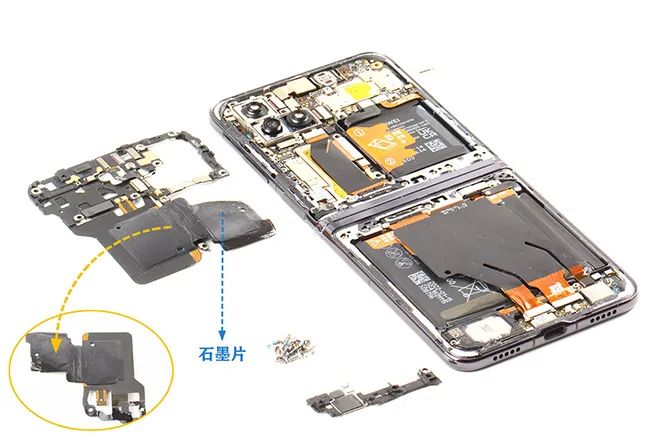

主副板盖通过螺丝进行固定，主板盖上贴有NFC线圈，贴有石墨片起散热作用。

从主板盖上取下的NFC线圈和传感器软板，传感器软板正面铜箔用于散热，背面套有硅胶套起保护作用。

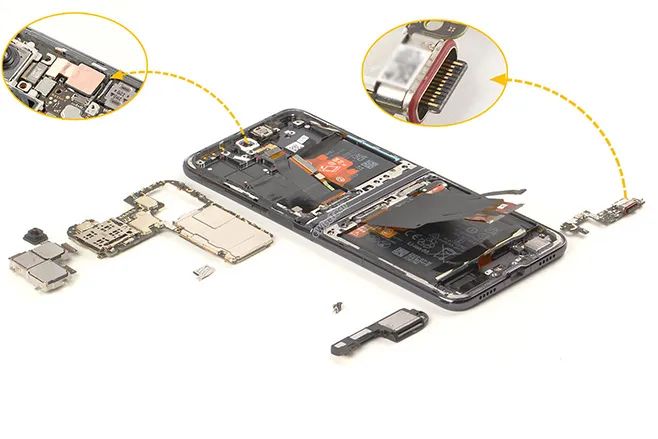

先去取下主板、副板、前后摄像头模组。在前置摄像头上贴有铜箔起散热作用，副板USB接口处套有硅胶圈用于防水。

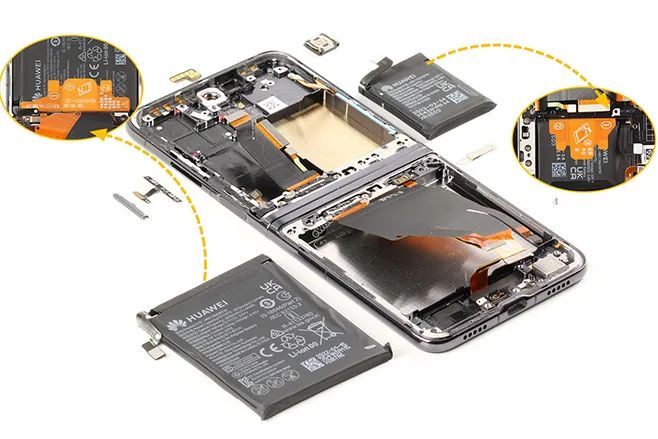

然后取下电池、按键、按键软板和听筒，都通过胶固定，两块电池上还贴有提拉把手。

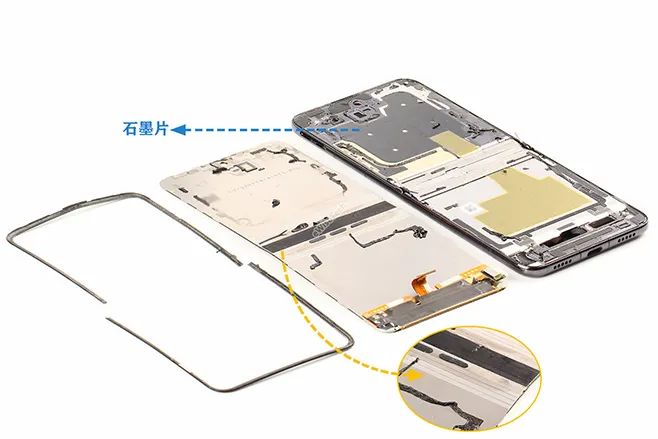

再次使用加热台加热，取下塑料框和屏幕。屏幕与内支撑通过泡棉胶固定，在内支撑正面贴有大面积石墨片，塑料框架也是通过胶固定。

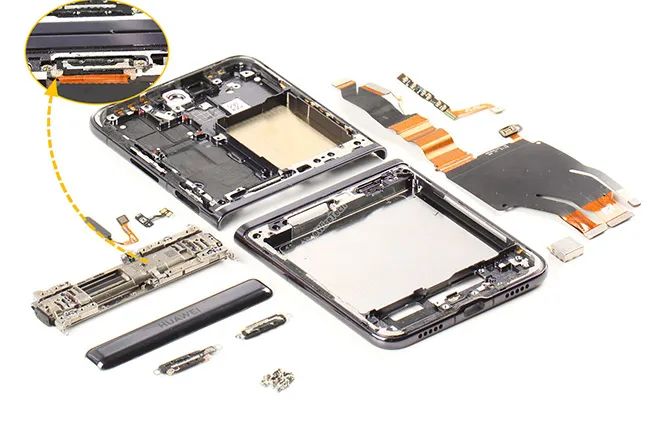

目前为止算是完成了整部手机的器件拆解，接下来就是铰链了，华为 P50 Pocket的铰链采用螺丝固定，主副板连接软板上下两端由固定件通过螺丝配合点胶进行固定。

拆解总结

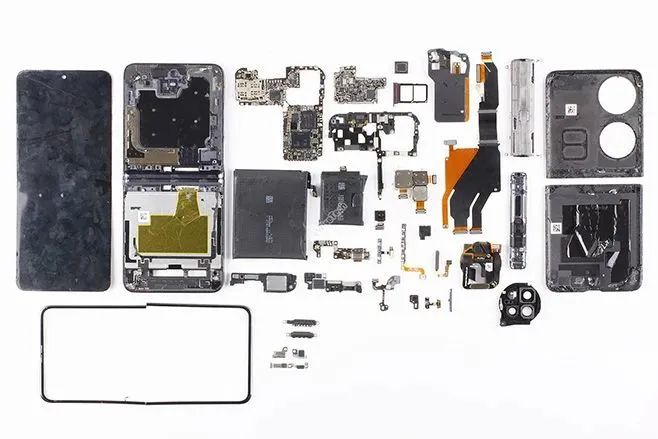

华为 P50 Pocket作为折叠机，整体内部结构会比常规的复杂些，拆解自然也会有些难度，可还原性比较弱。华为 P50 Pocket内部共采用6种共41颗螺丝固定，在SIM卡托、USB接口采用硅胶圈保护，能起到防尘防水作用。

采用导热硅脂+石墨片+铜箔的方式进行散热，未采用液冷管。整机采用两块电池，通过透明胶纸固定。铰链转轴只采用一组扭力结构，铰链上的螺丝全部焊死不可拆卸。

看P50Pocket内部的器件与主板信息

关于主板

1：Qualcomm-SM8350-高通骁龙888 4G处理器芯片
2：Samsung-K3LK7K70BM-BGCP-8GB内存芯片
3：SK Hynix- HN8T15BZGK-256GB闪存芯片
4：Qualcomm-PMR735A-电源管理芯片
5：Qualcomm-WCN6851-WiFi/BT芯片
6：Qualcomm-PM8350B-电源管理芯片
7：Hisilicon-Hi6526-电源管理芯片
8：Qualcomm-PM8350C-电源管理芯片
9：Qualcomm-PM8350-电源管理芯片

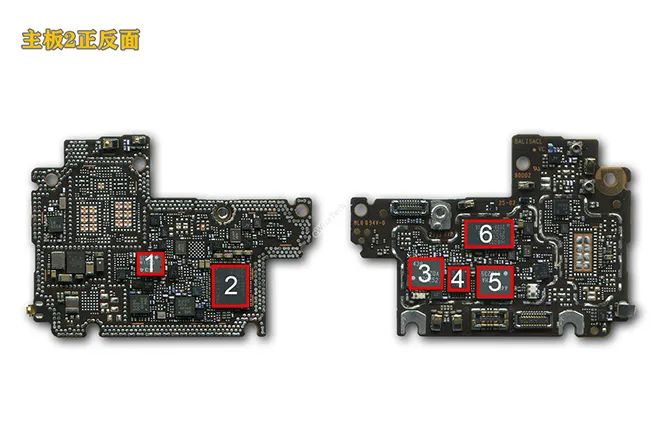

1：Murata-调制解调器芯片
2：Qualcomm-SDR735-射频收发芯片
3：Murata-调制解调器芯片
4：Onmicro-OM9901-11-射频功率放大器芯片
5：Murata-调制解调器芯片
6：Hisilicon-Hi6D05-功率放大器芯片

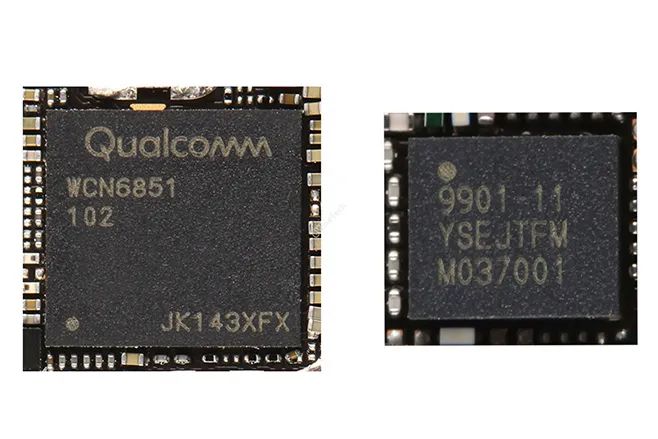

P50 Pocket的主板依然是双层板，采用了堆叠结构，小板上主要为射频区域。WiFi/BT芯片采用Qualcomm WCN6851，射频功率放大器芯片是昂瑞微电子OM9901-11。

关于铰链

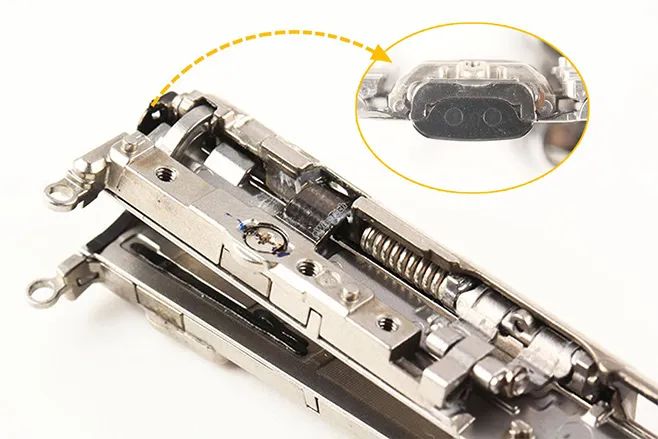

P50 Pocket的铰链通过螺丝固定，主副板连接软板上下两端由固定件通过螺丝配合点胶进行固定。而铰链则为水滴形铰链，在铰链上的螺丝全部焊死无法拆卸。整个转轴采用了一组扭力结构且位置偏左，这也导致了P50 Pocket在悬停阶段会有些松松垮垮。
