充电头网拿到了一款Ubiquiti优倍快的USB-C充电器，同样也是白色外观设计。这款充电器为固定美规插脚设计，自带1.5米长输出线缆，只支持5V3A输出，看起来是某种产品的配机充电器。下面就对这款充电器进行拆解，看看内部的方案和用料。
优倍快15W USB-C充电器外观

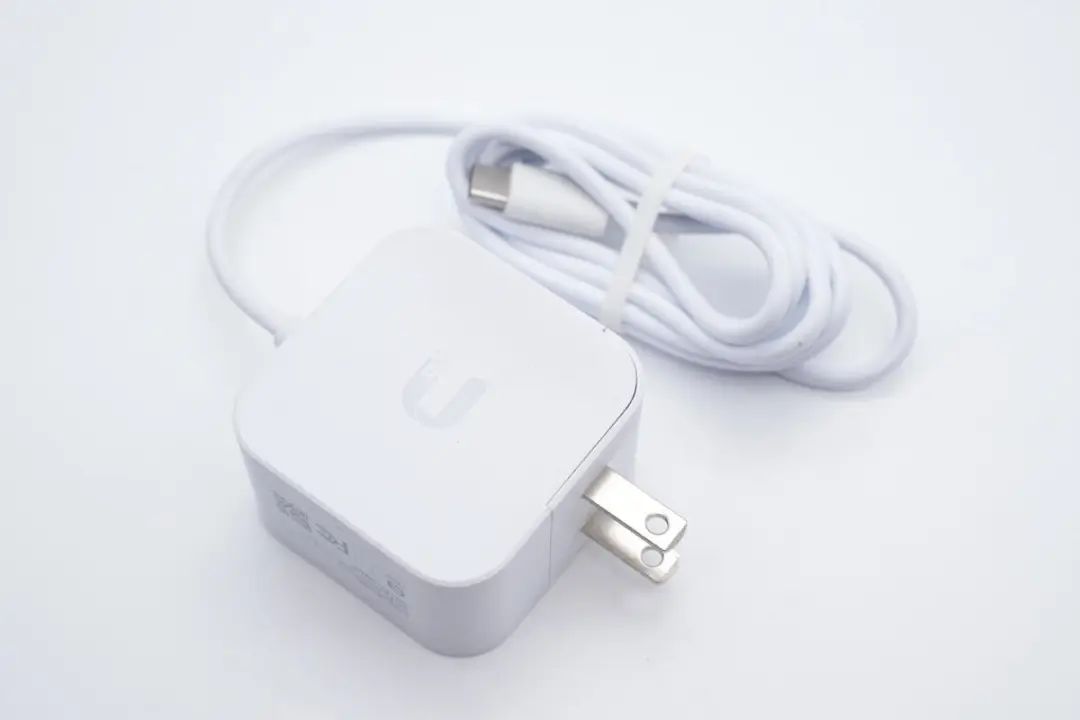

充电器为方块机身造型，配备固定式美规插脚以及自带USB-C输出线，外壳整体磨砂抗指纹。

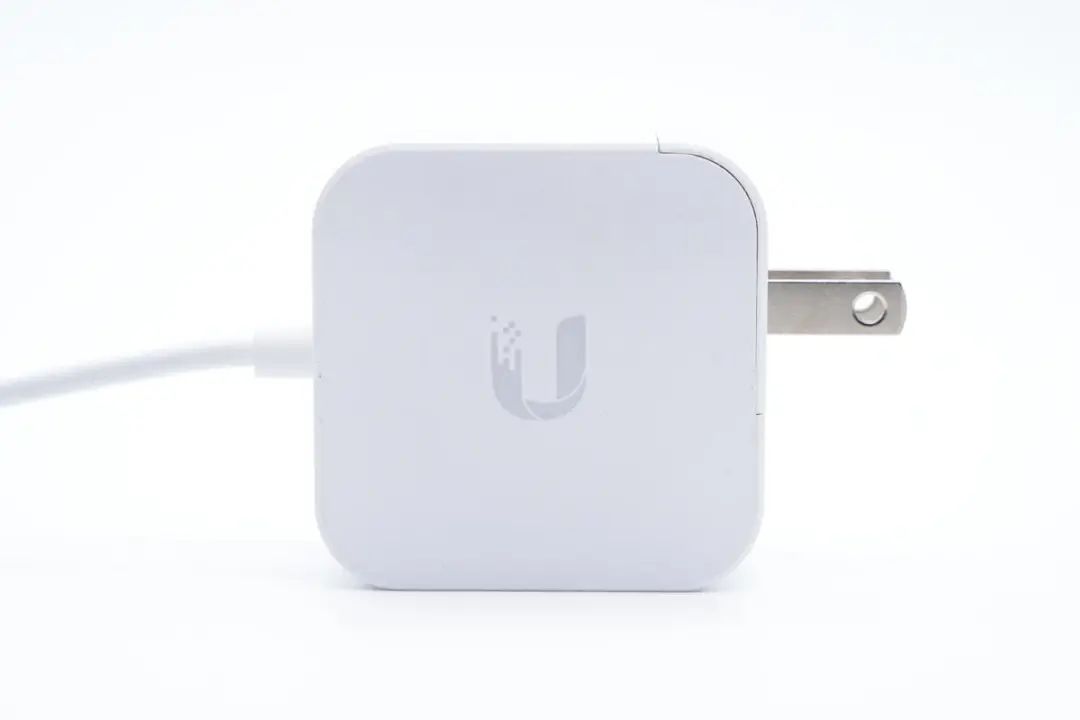

机身正面印有U字母一样的logo。
机身一侧印有充电器参数，型号E015-1G050300VU，支持100-240V~50/60Hz 0.5A输入，以及5V3A输出，通过了FCC认证以及VI级能效认证。

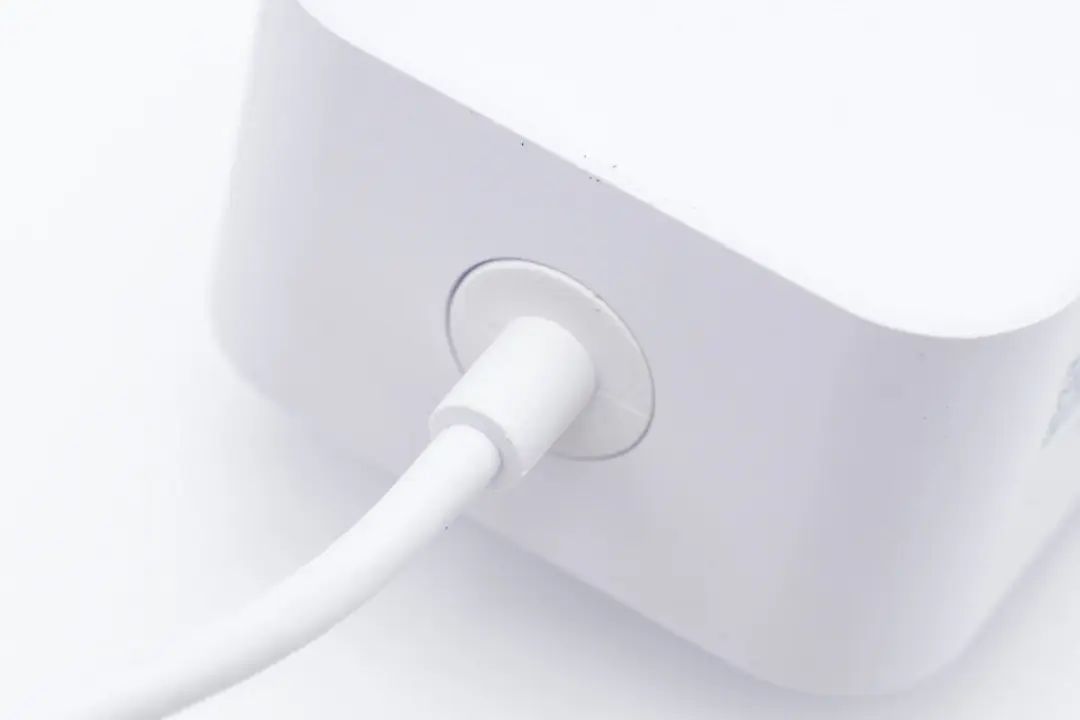

输出线缆做了抗弯折保护设计。

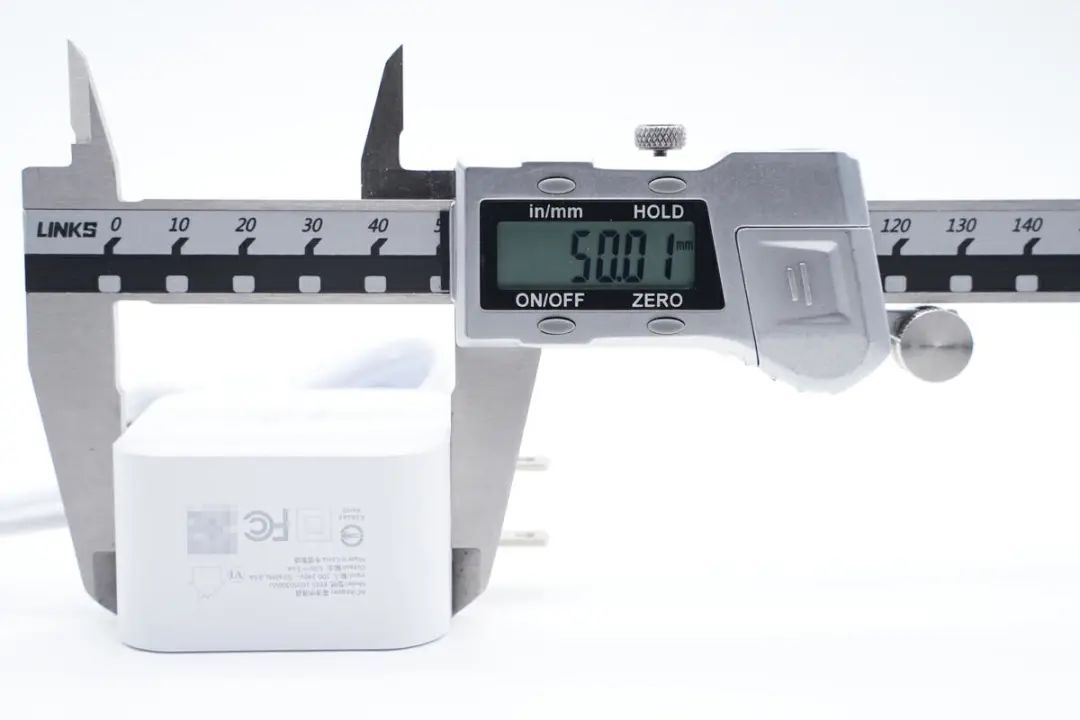

测得充电器机身长度为50.01mm。

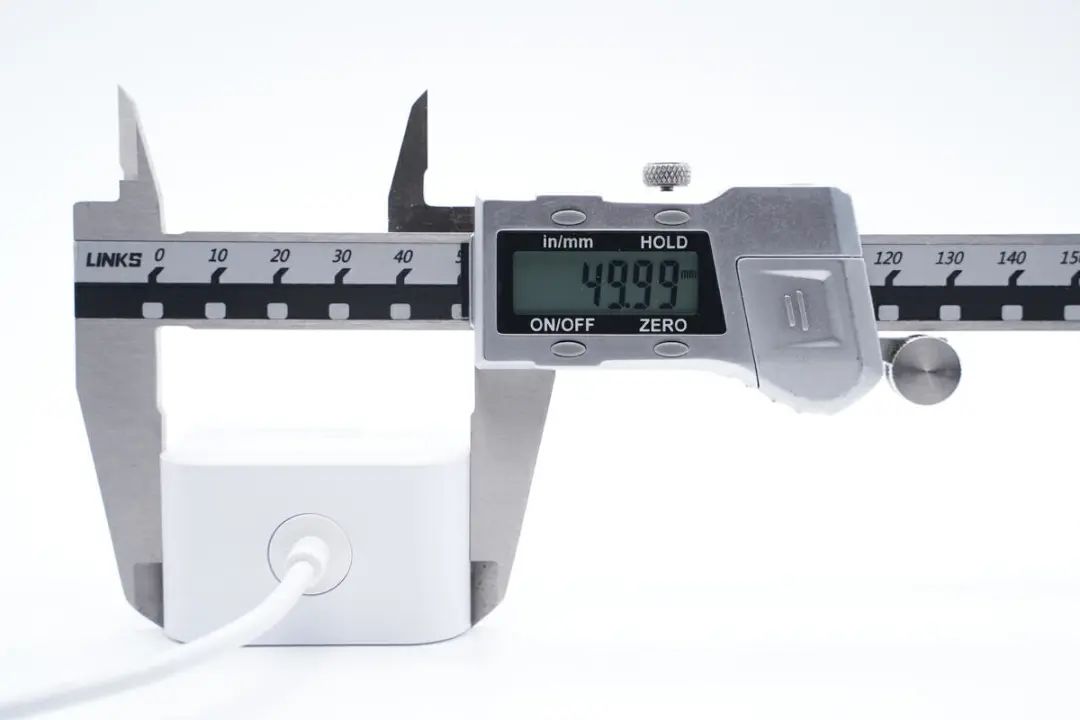

宽度为49.99mm。

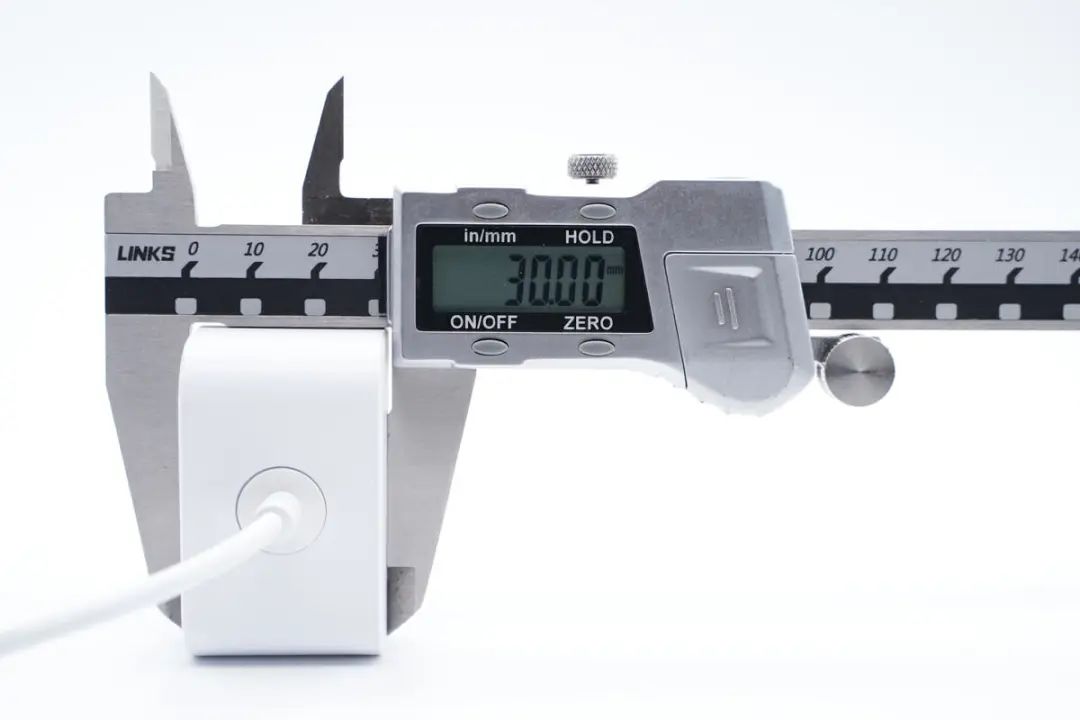

厚度为30mm。

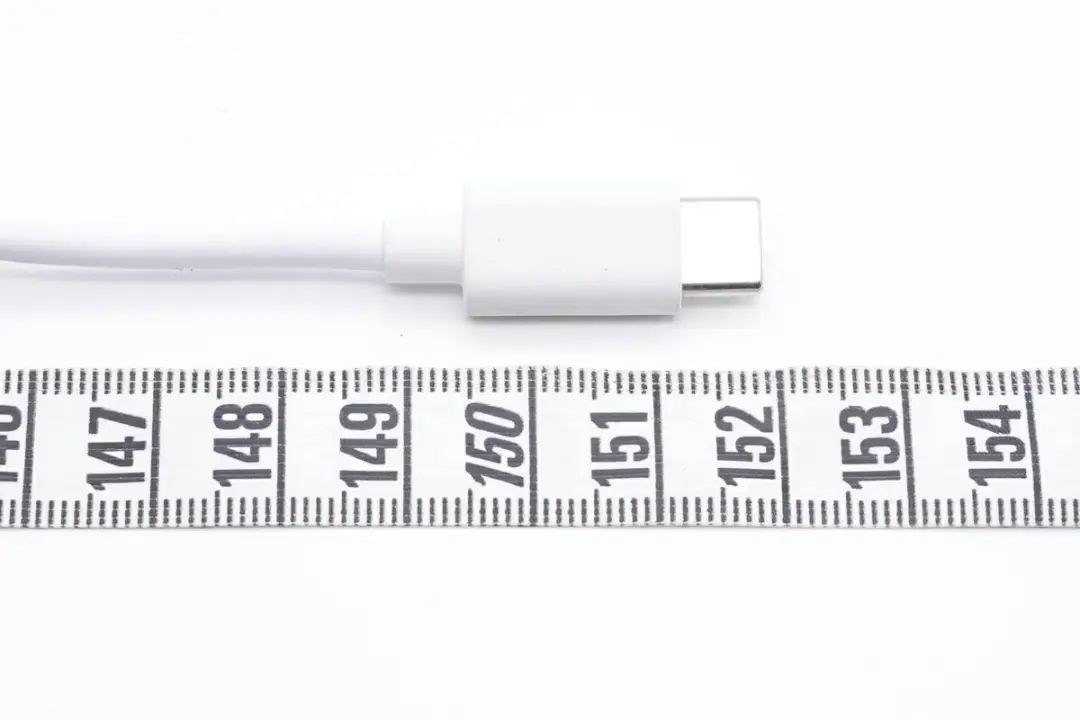

线缆长度约152cm。

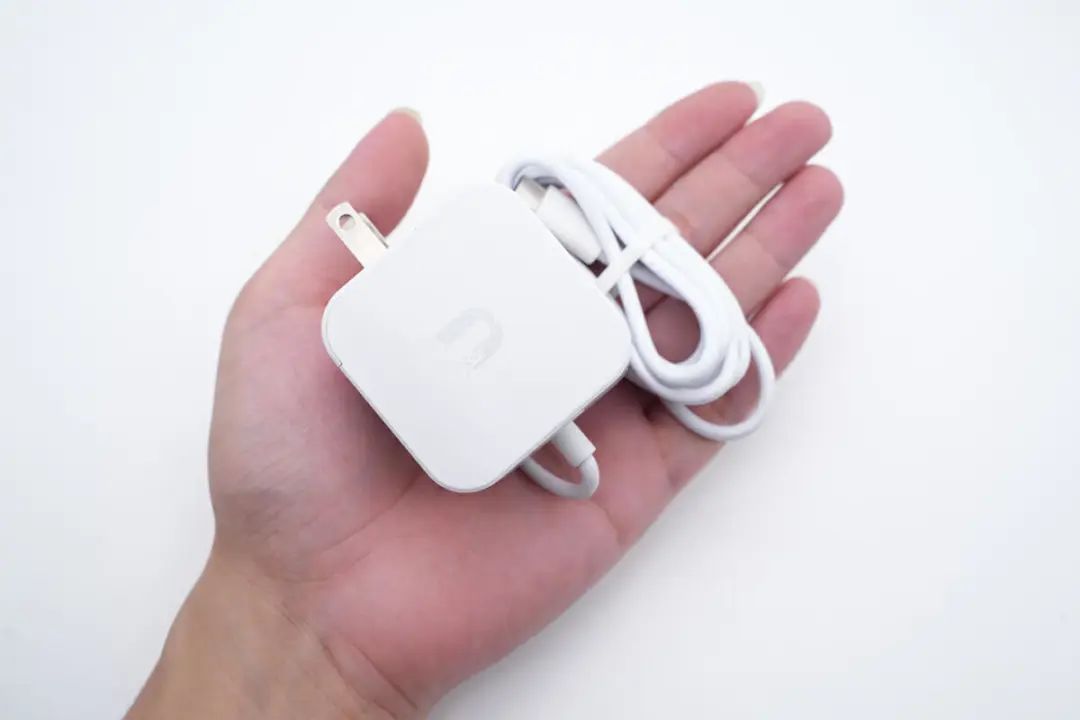

产品拿在手上的大小直观感受。

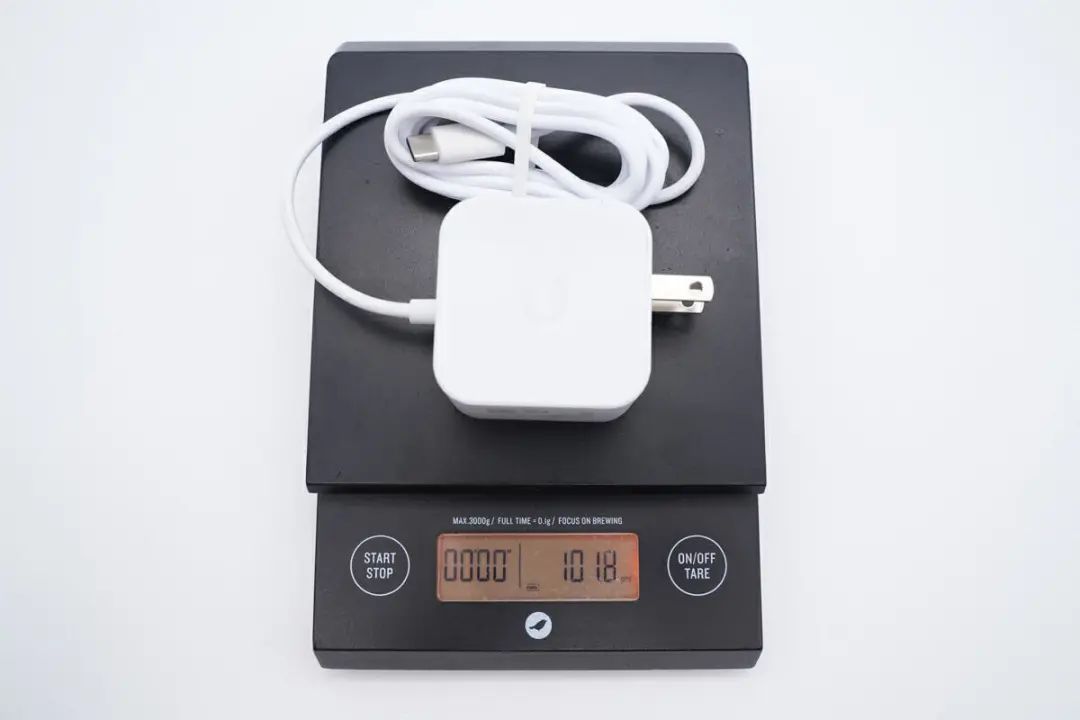

另外测得充电器净重约为102g。

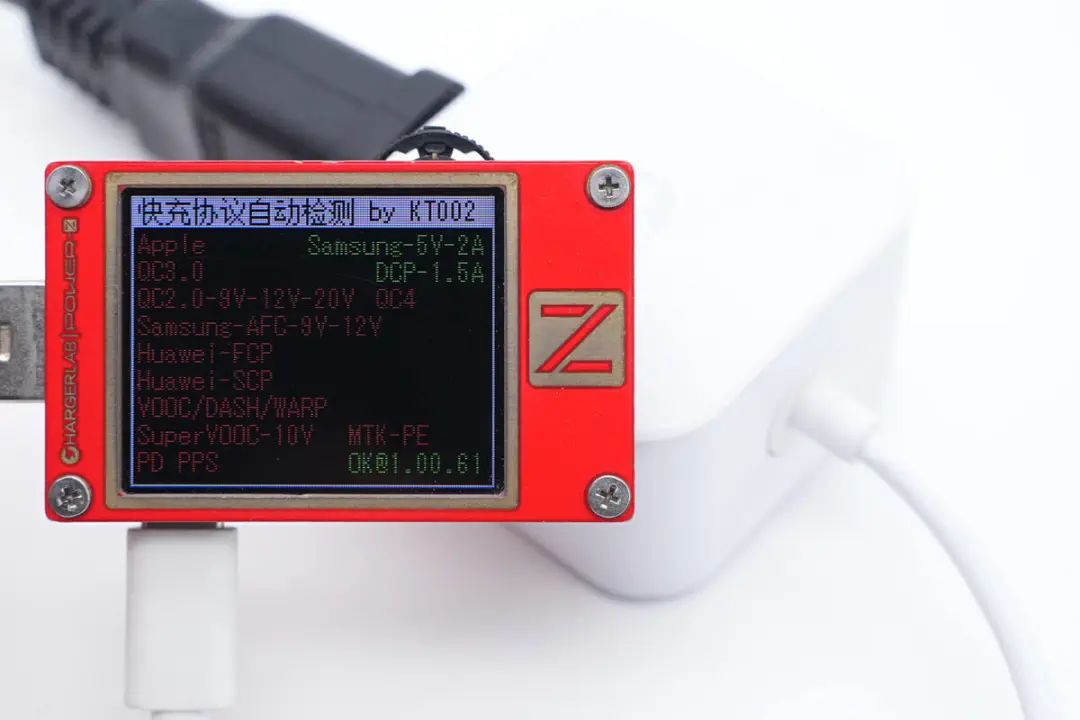

使用ChargerLAB POWER-Z KT002测得充电器支持Samsung 5V2A、DCP充电协议。
优倍快15W USB-C充电器拆解
看完了Ubiquiti优倍快这款15W USB-C充电器的外观，下面就进行拆解，一起看看内部的设计及用料。

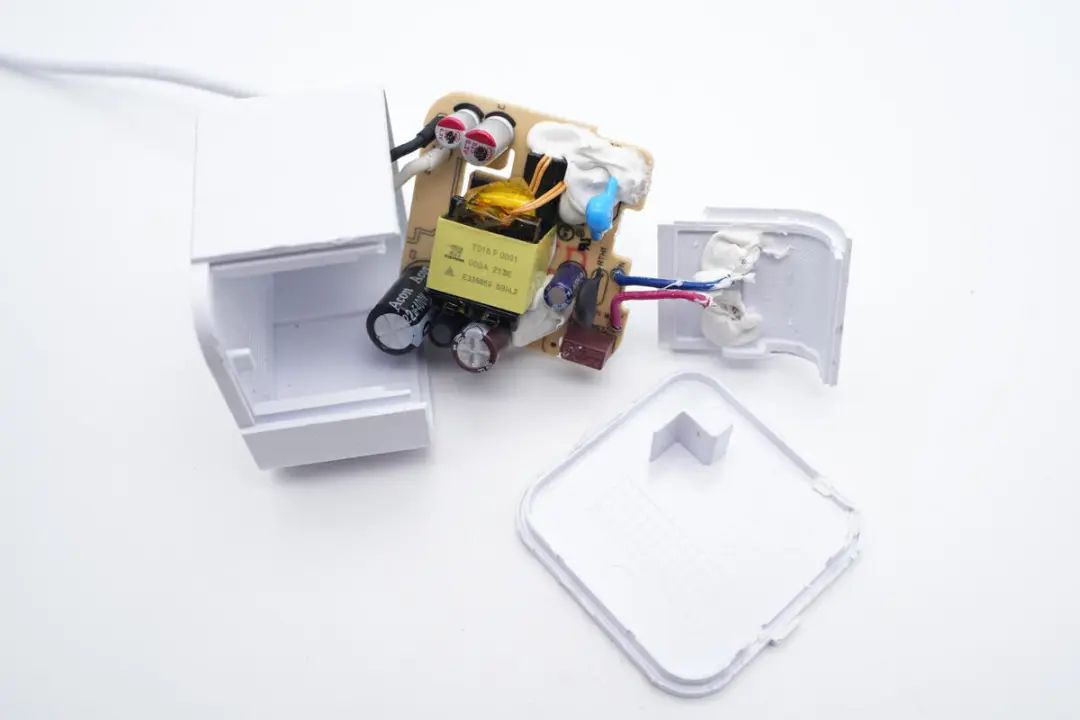

沿接缝拆开外壳，插脚为固定的模块设计，通过导线焊接连接到PCBA模块上供电。
剪断输入输出导线，PCBA模块输入端和输出端条理分明，红蓝色导线为交流输入，白黑色导线为直流输出。

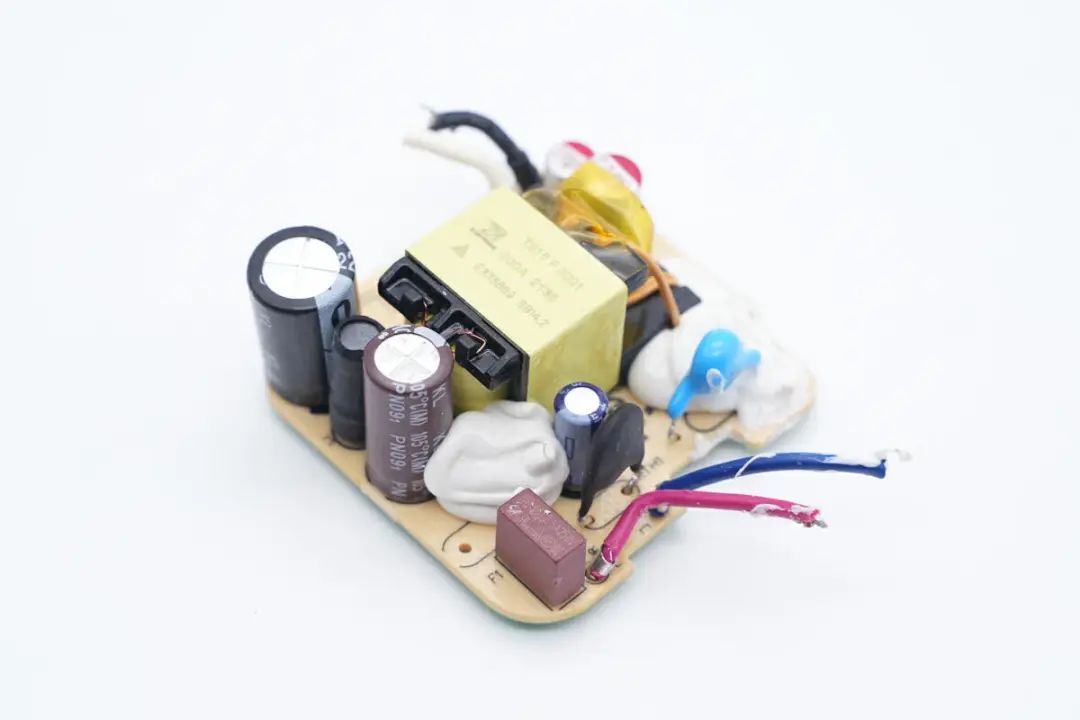

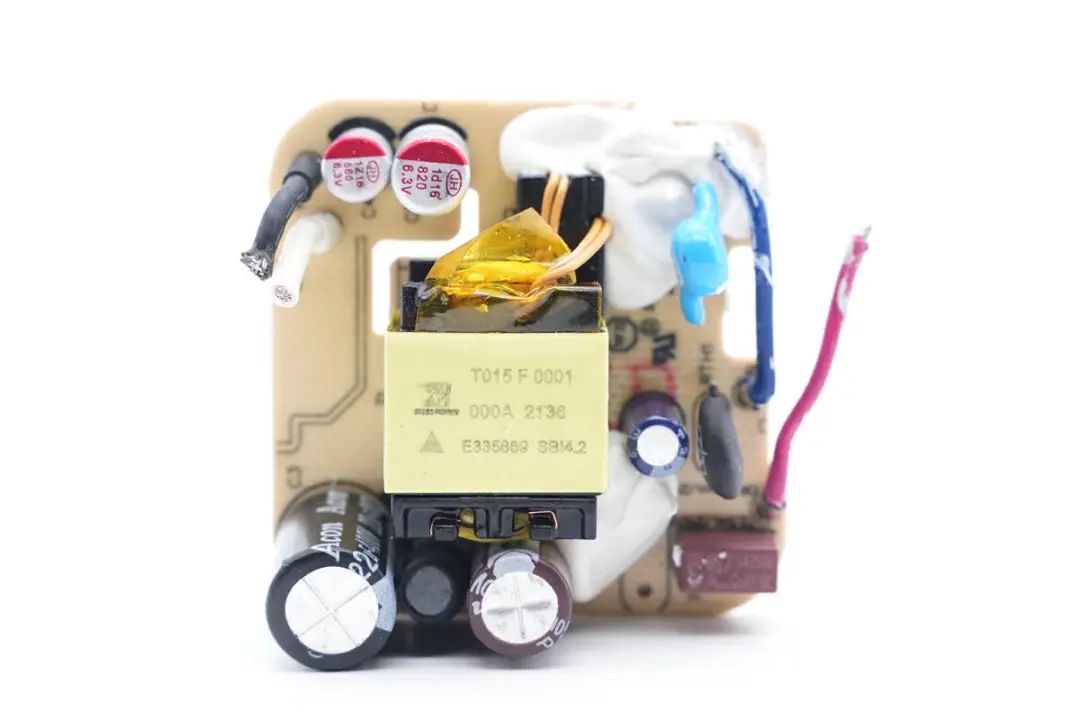

PCBA模块正面一览，其中右下角为交流输入，焊接保险丝，NTC热敏电阻。左下角焊接高压滤波电容，差模电感，中间焊接变压器，左上角为输出滤波固态电容，右上角为蓝色Y电容，变压器打胶加固。

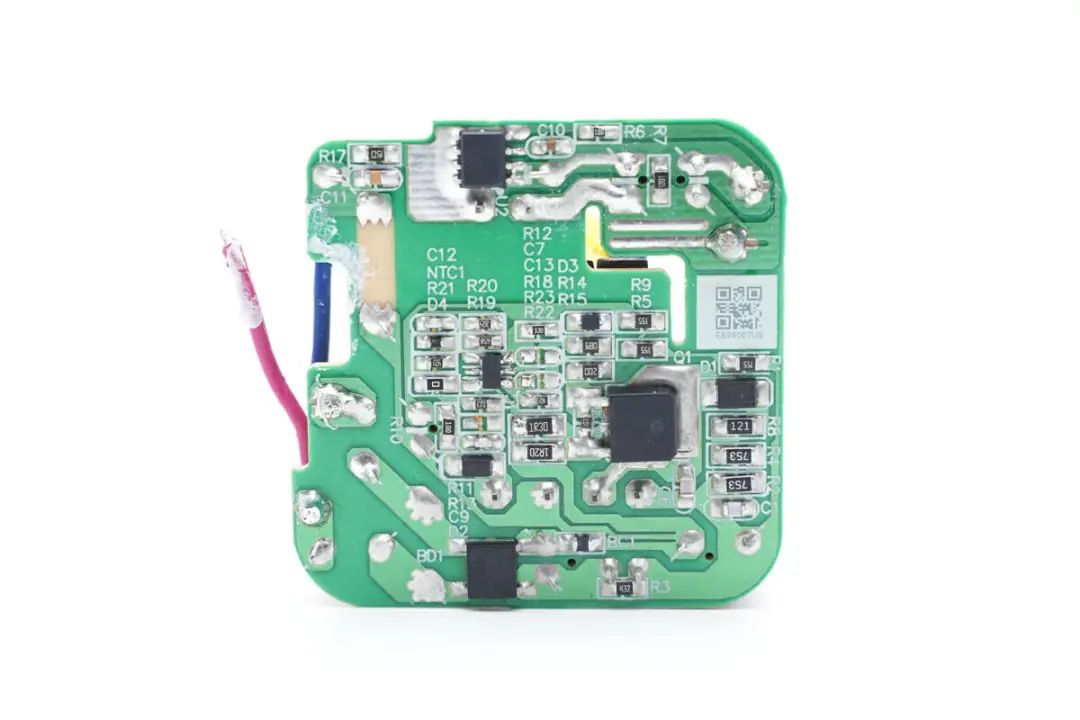

PCBA模块背面焊接整流桥，初级主控芯片，初级开关管，同步整流芯片。通过对PCBA模块的观察发现，这款充电器采用原边反馈架构，无需光耦反馈输出电压，固定电压输出。下面我们就从输入端开始了解这款充电器的用料和设计。

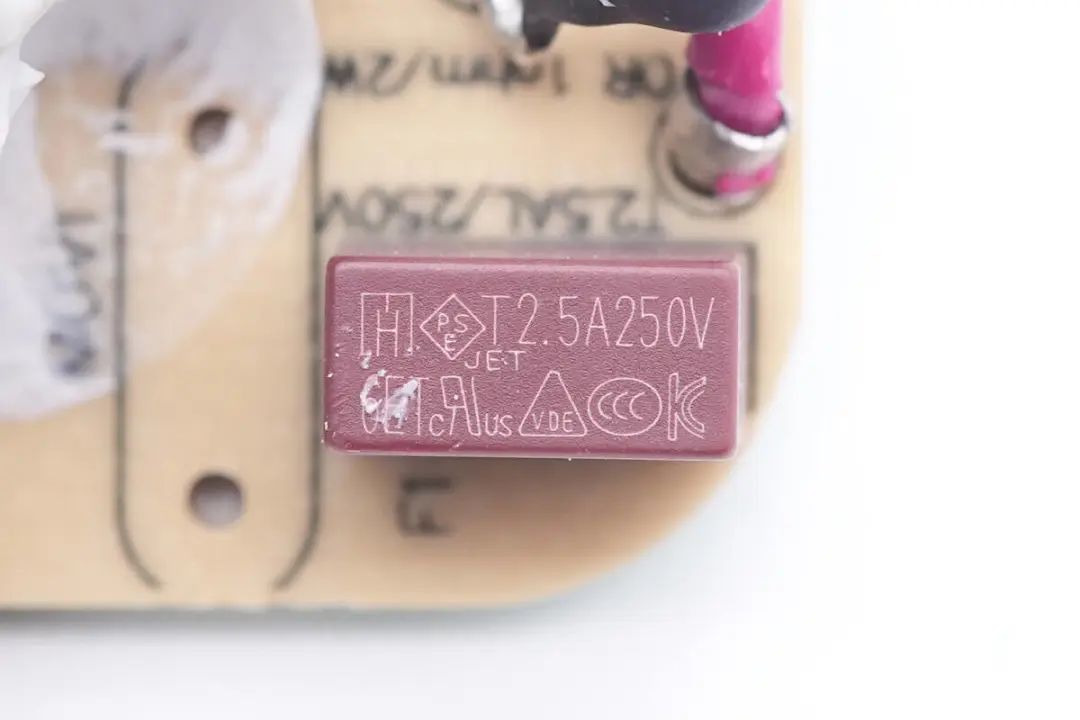

输入端延时保险丝规格为2.5A 250V。

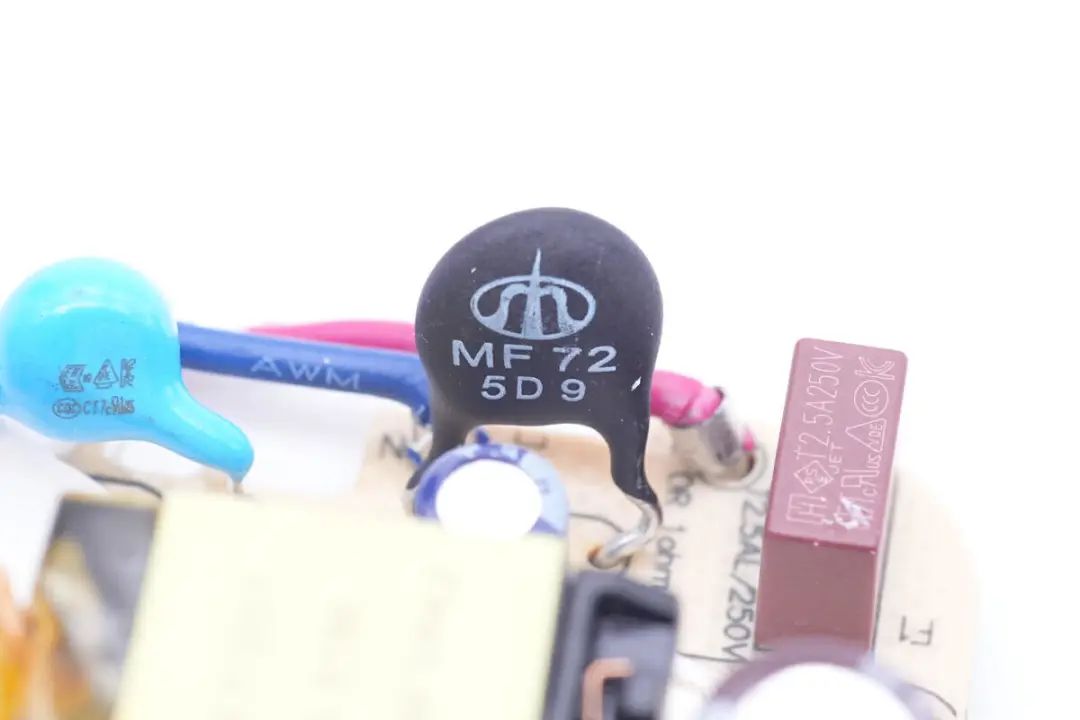

输入端热敏电阻来自时恒电子，为MF72系列，型号为5D9，用于抑制上电时的冲击电流。

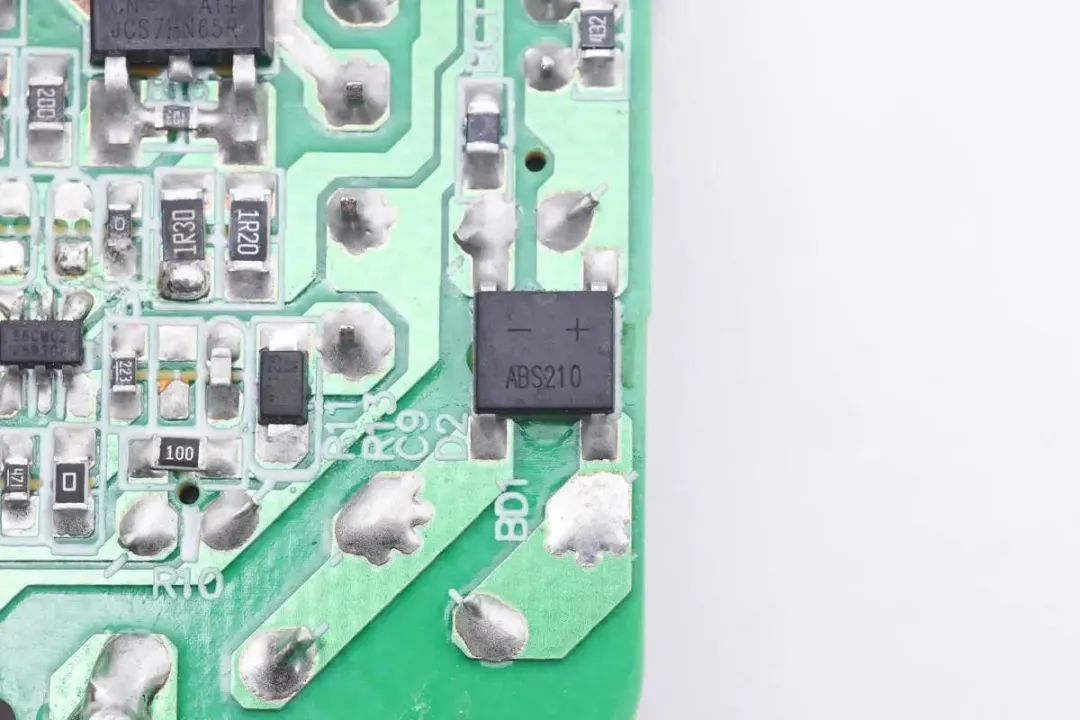

输入端整流桥型号为ABS210，规格为2A 1000V。

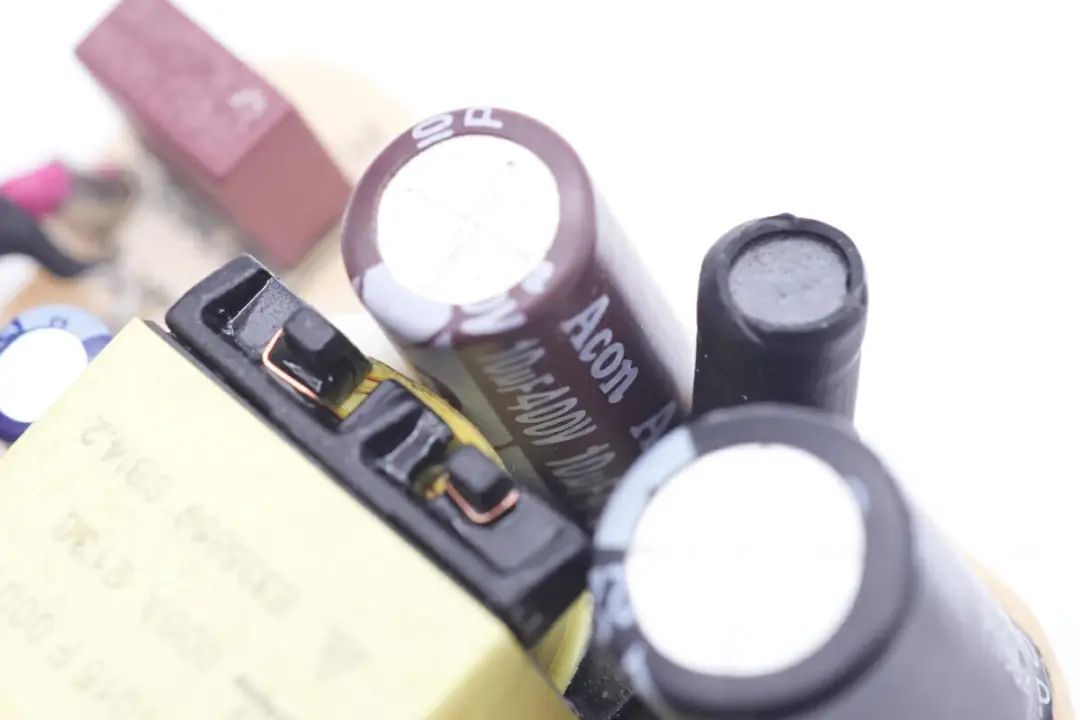

高压滤波电容来自新中元电子，规格为10μF400V。

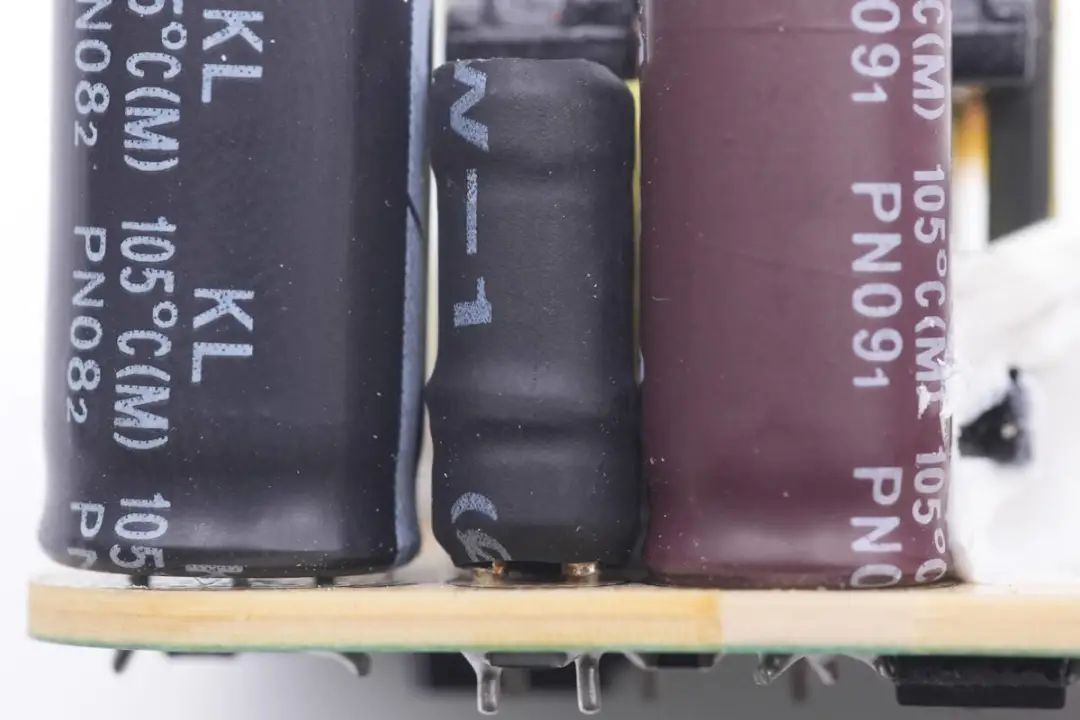

差模电感采用工字磁芯绕制，外套热缩管绝缘。

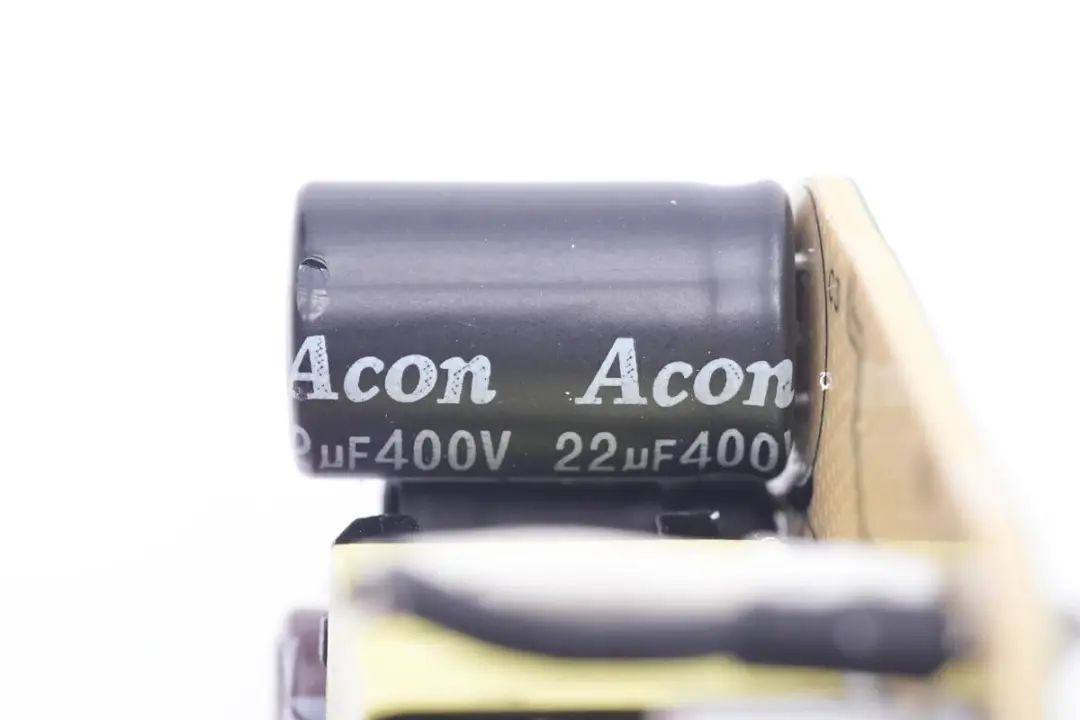

另一颗高压滤波电容规格为22μF400V。

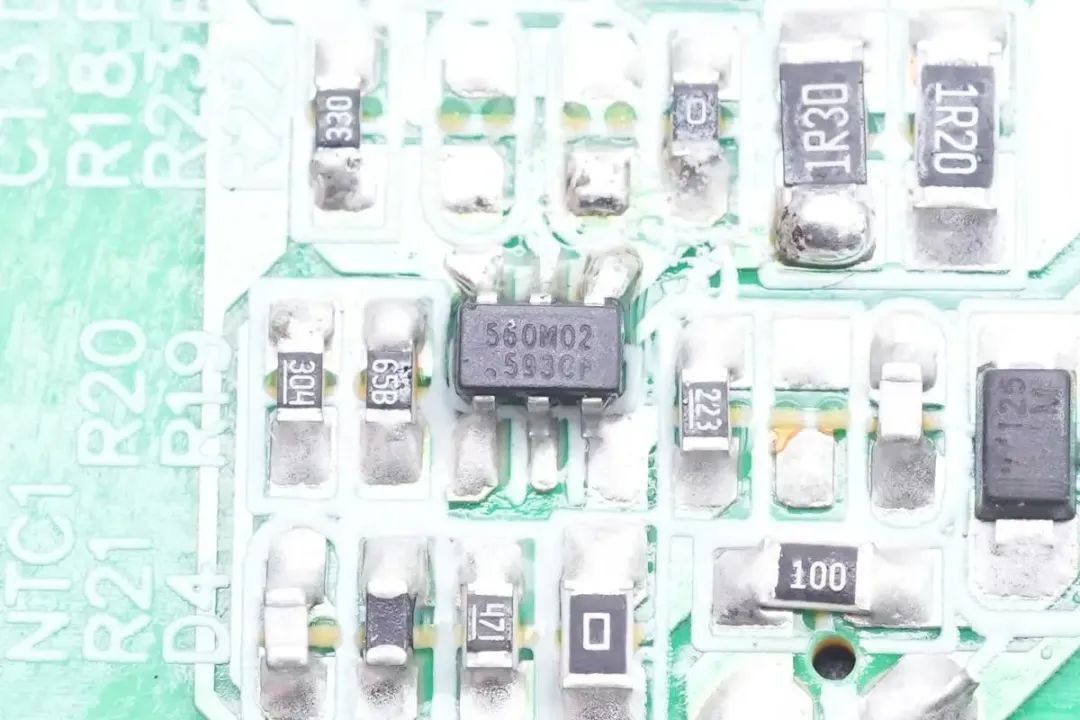

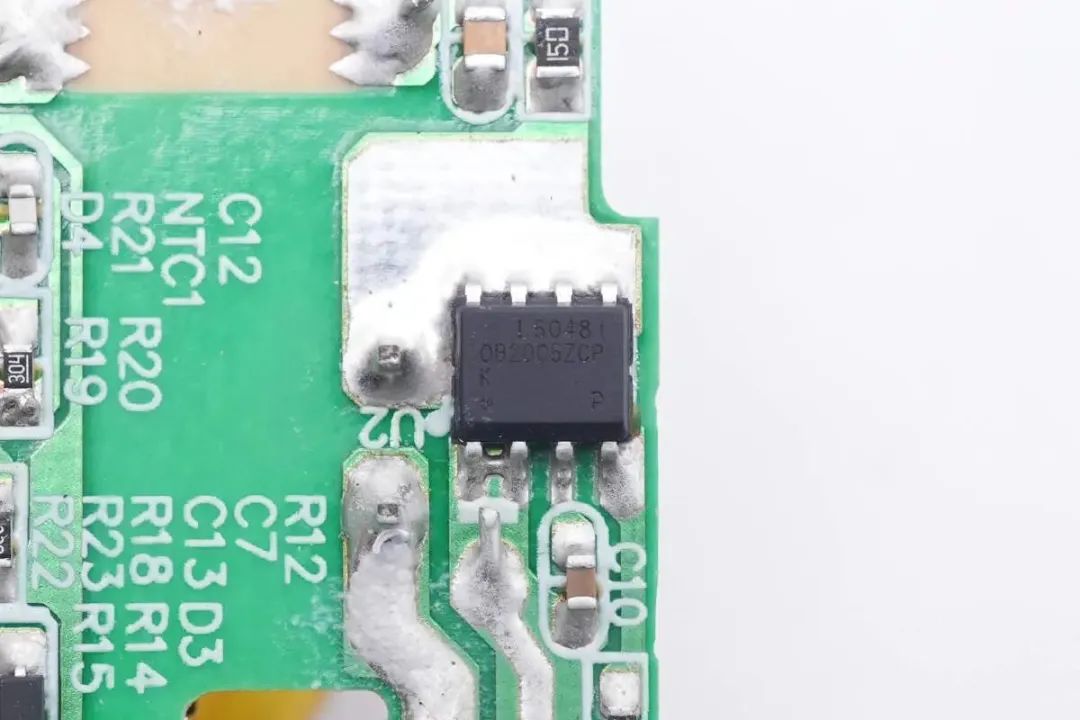

初级主控芯片来自昂宝，型号OB2560，是一颗高性能原边反馈控制器，无需431电压基准和反馈光耦，支持多模式运行以提升效率，具有优秀的动态响应，具备极低的启动电流和工作电流。芯片左下角黑色元件为NTC热敏电阻，用于检测充电器内部温度进行过热保护。

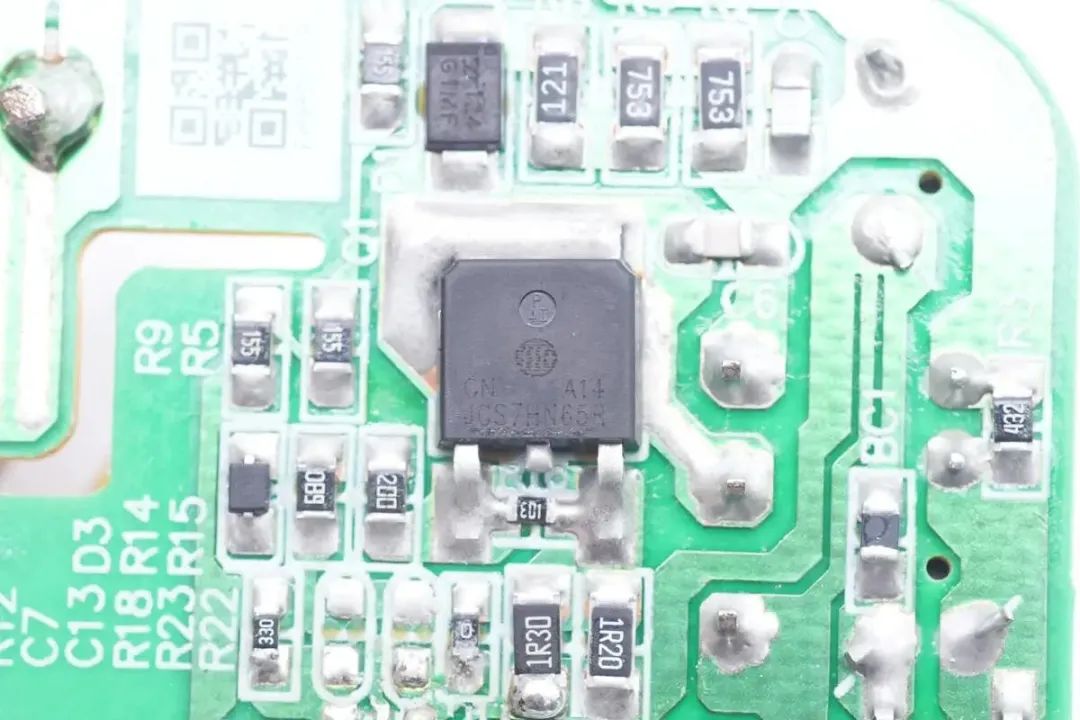

初级开关管来自吉林华微，型号JCS7HN65R，是一颗耐压650V，导阻1.05Ω的NMOS，采用DPAK封装。

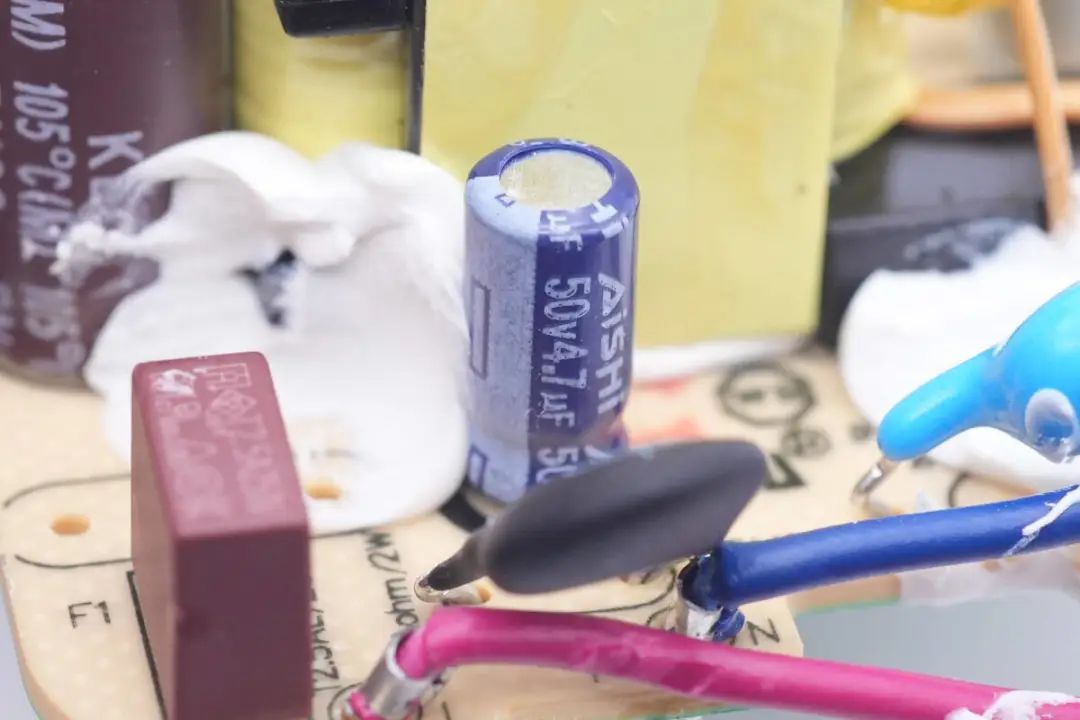

为初级主控芯片供电的滤波电容来自艾华，规格为50V4.7μF。

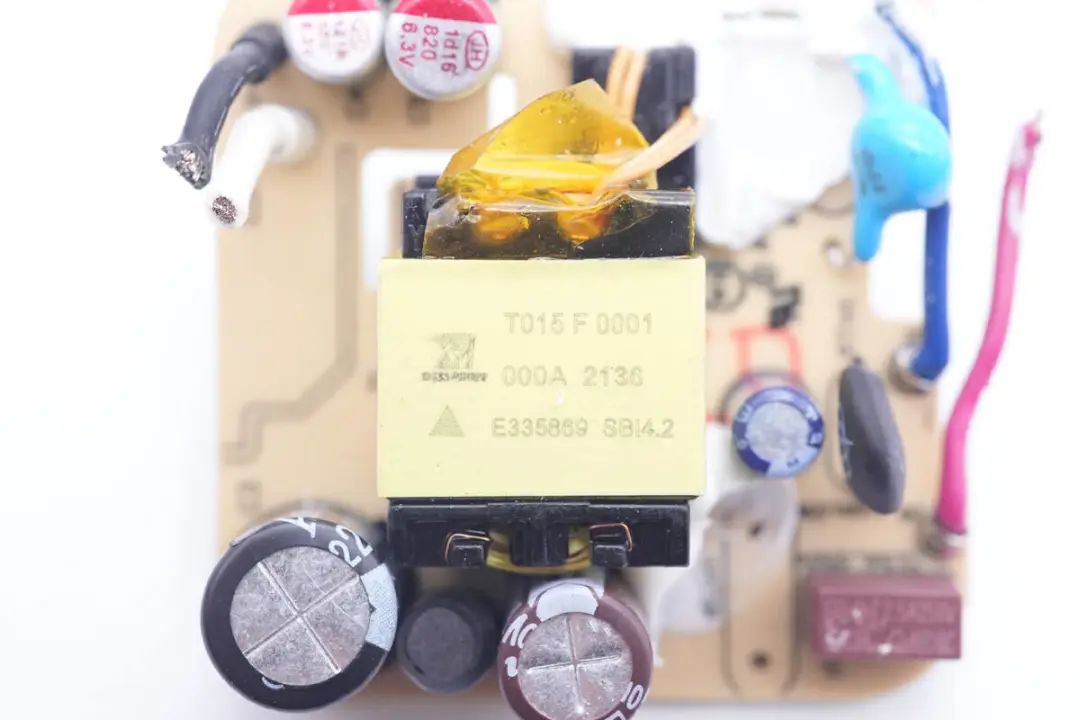

开关变压器信息标签上印有MASS POWER迈思普的LOGO。

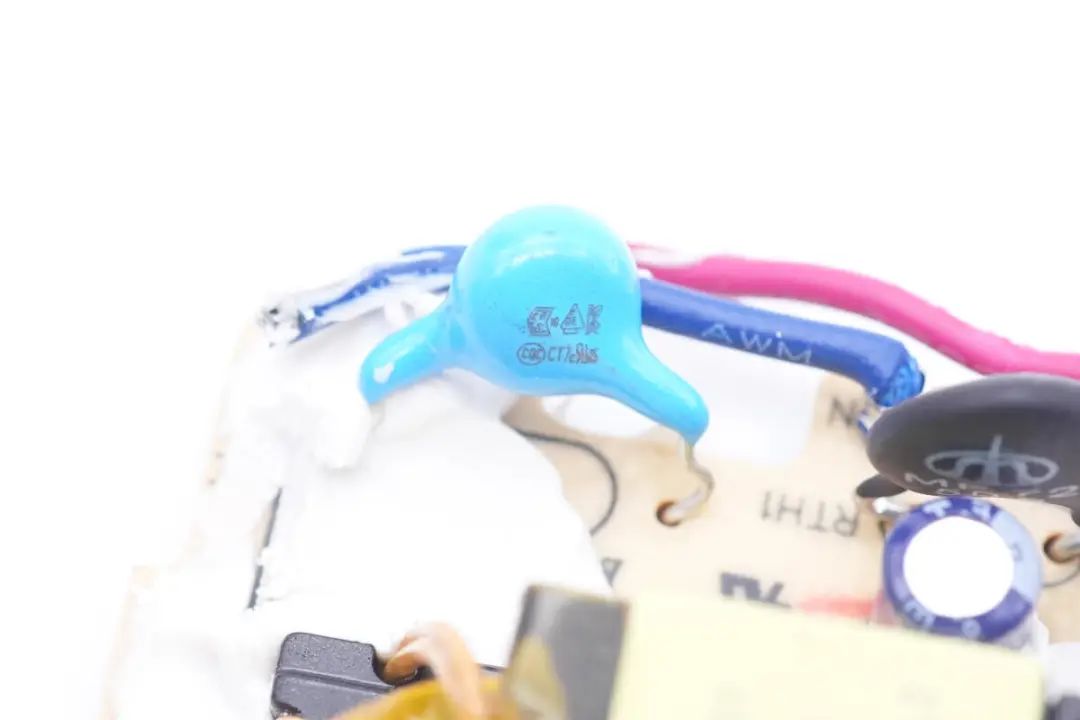

蓝色Y电容特写。
输出同步整流芯片来自昂宝，型号OB2005Z，采用SOP8封装，外围元件精简。

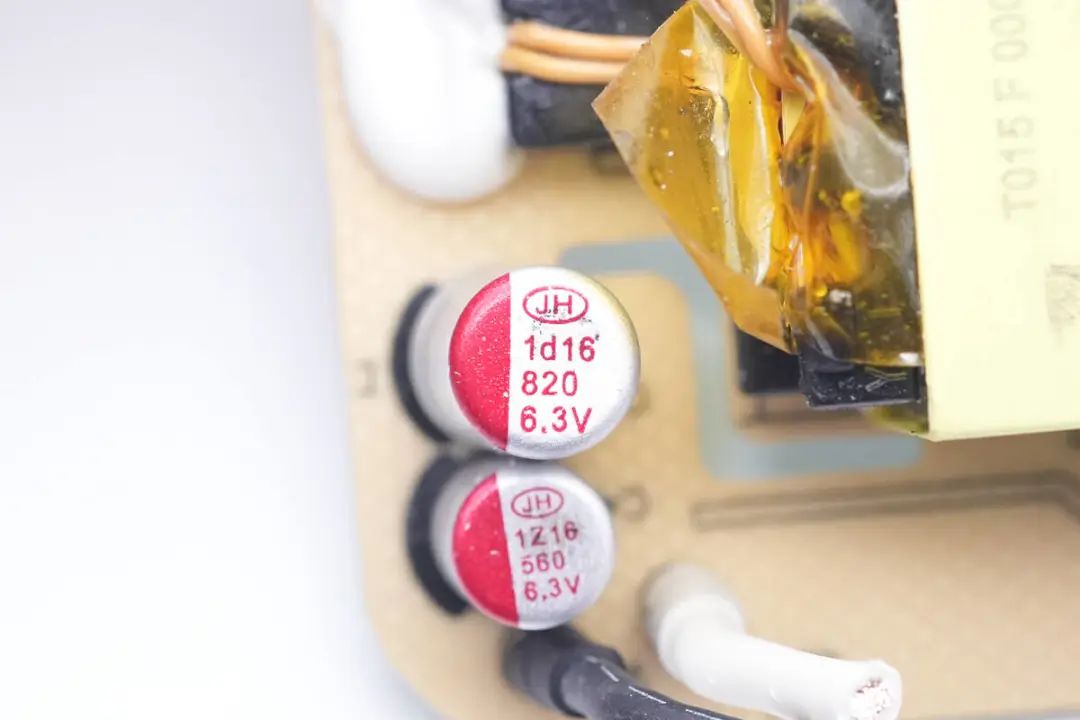

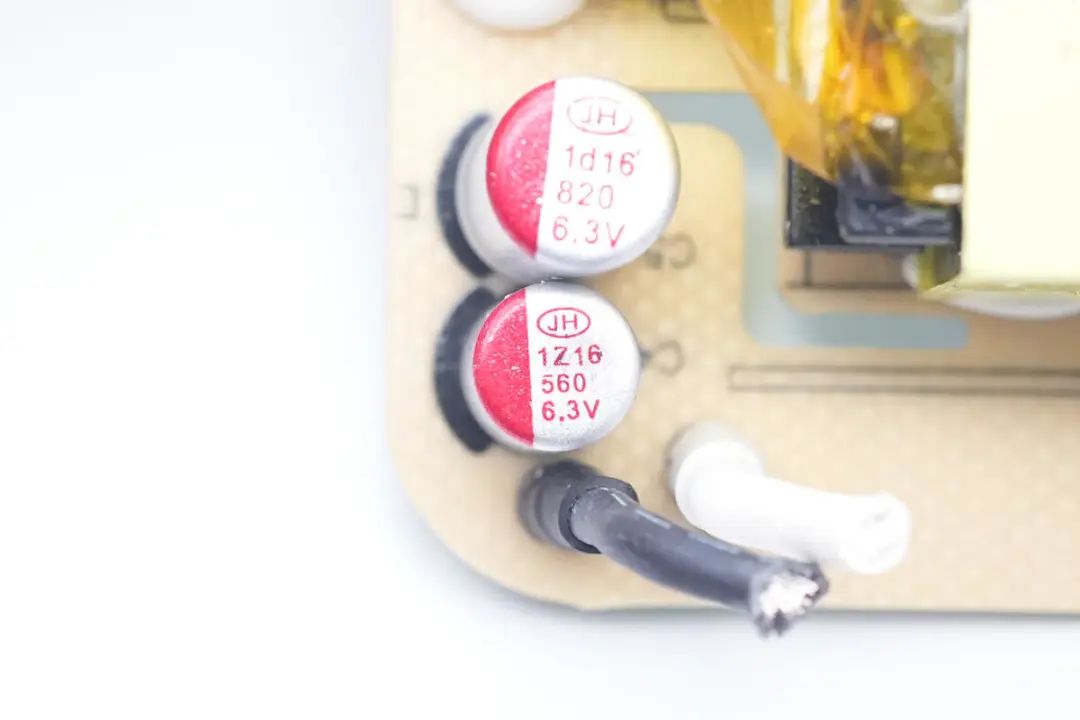

输出滤波电容来自江海，为固态电容，其中一颗规格为820μF 6.3V。
另一颗规格为560μF 6.3V。

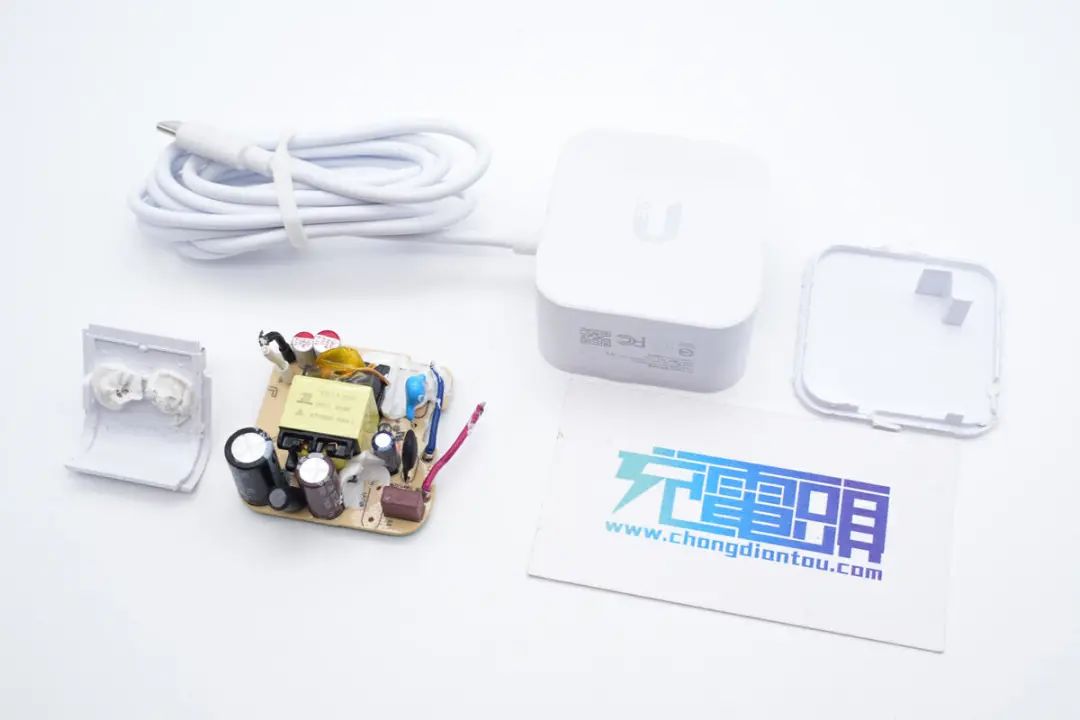

全部拆解一览，来张全家福。
充电头网拆解总结
Ubiquiti优倍快这款充电器为固定插脚，输出自带线缆的设计，看起来是某些产品的配机充电器。充电器支持5V3A输出，输出线缆长度为1.5米，相对比较适合固定场合使用。
充电头网通过拆解了解到，这款充电器由于为固定5V输出，采用了昂宝的原边反馈方案，使用OB2560原边反馈控制器搭配OB2005Z同步整流芯片，电路非常简单。输入滤波电容来自Acon新中元，输出滤波电容来自江海，内部用料不错。
