-----充电头网拆解报告第2420篇-----

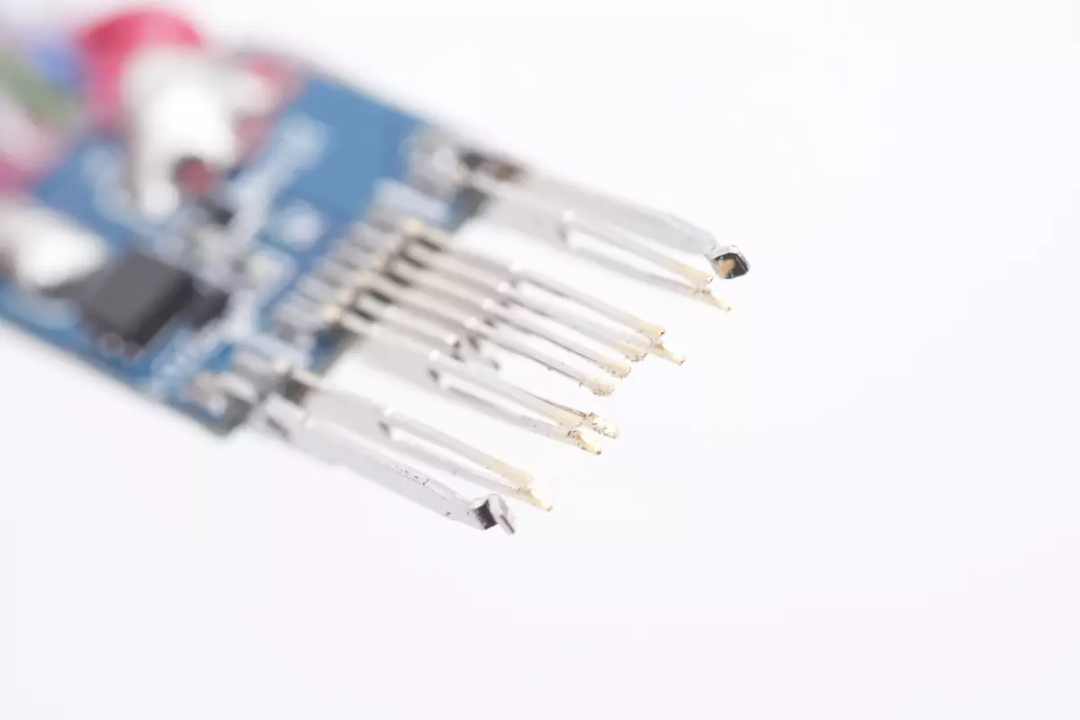

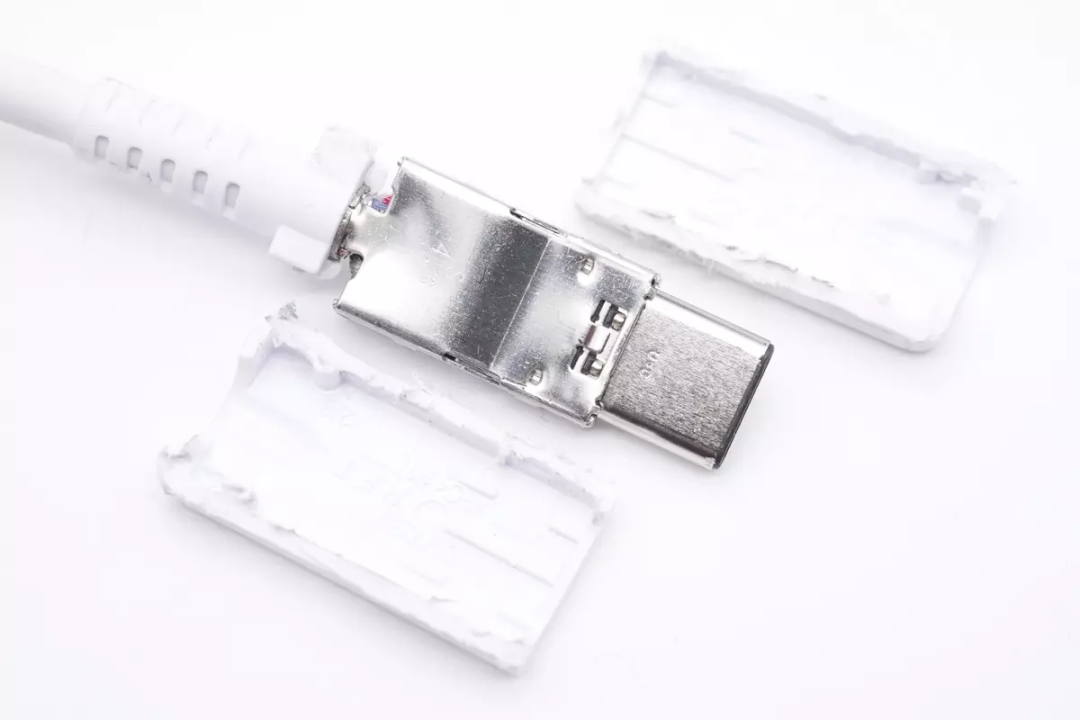

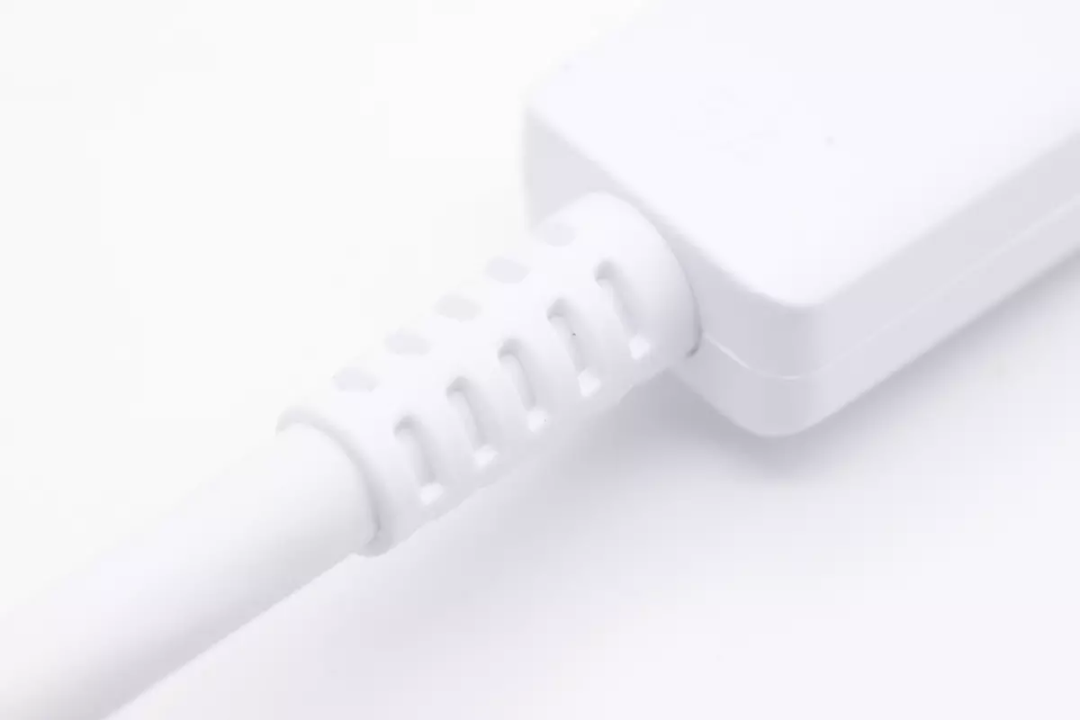

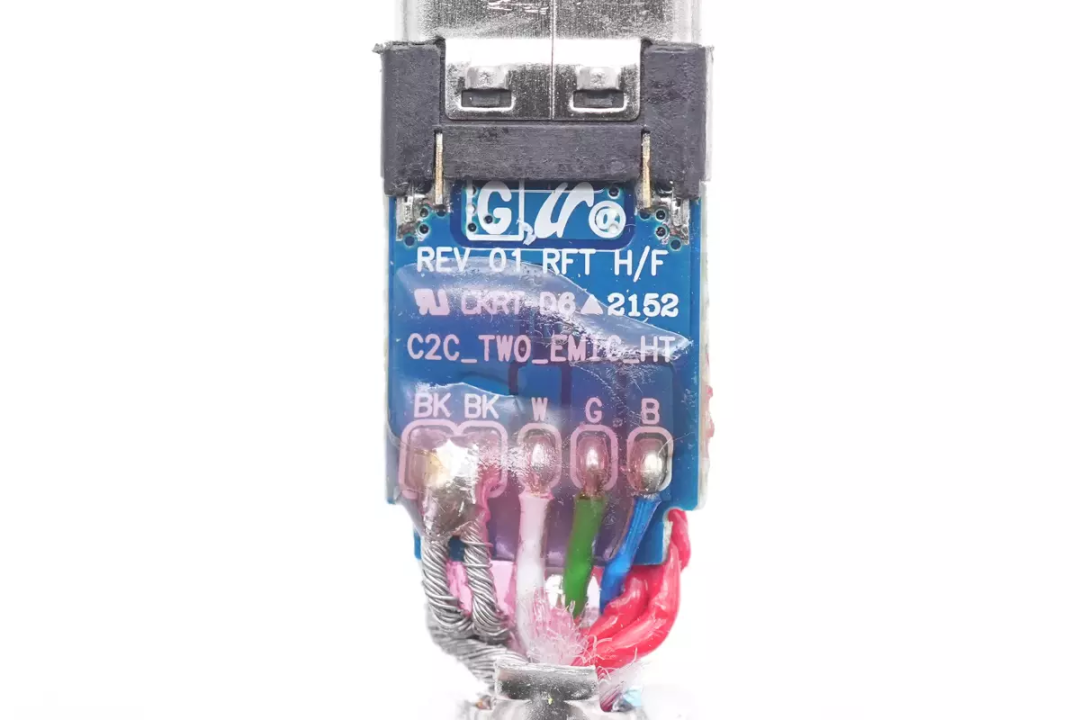

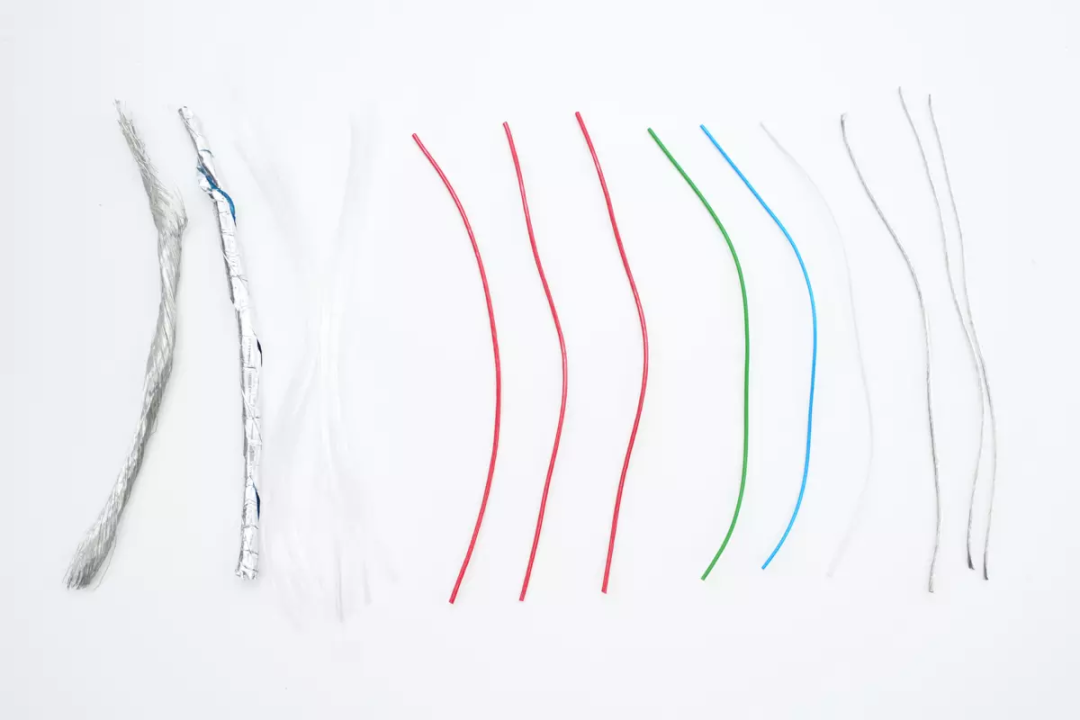

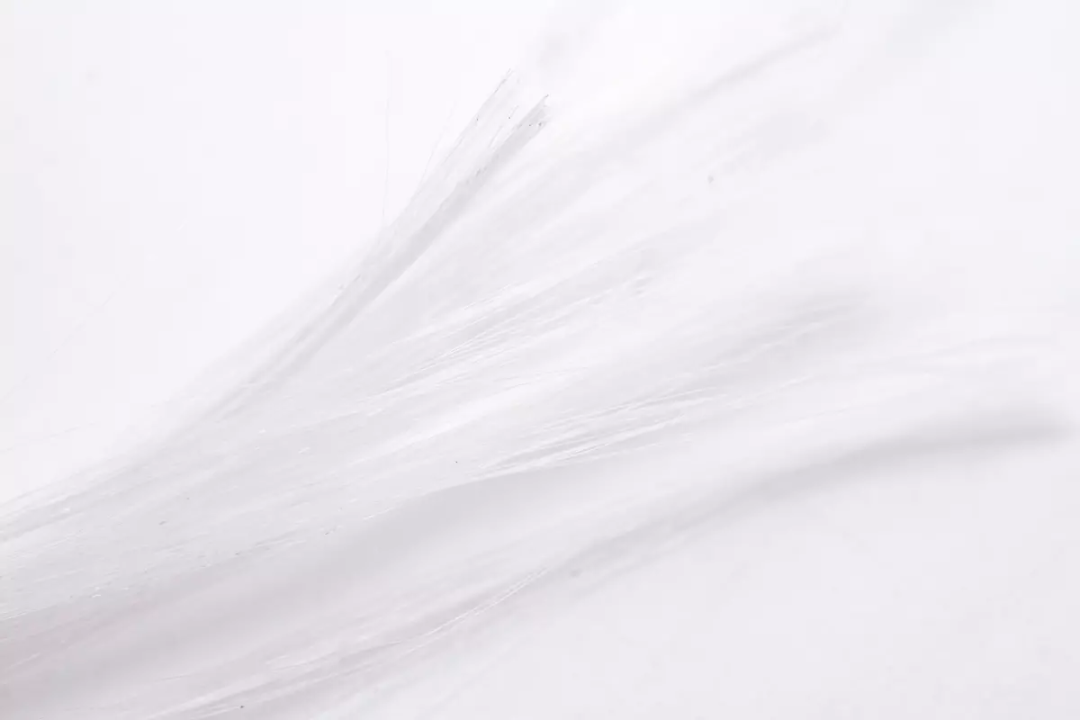

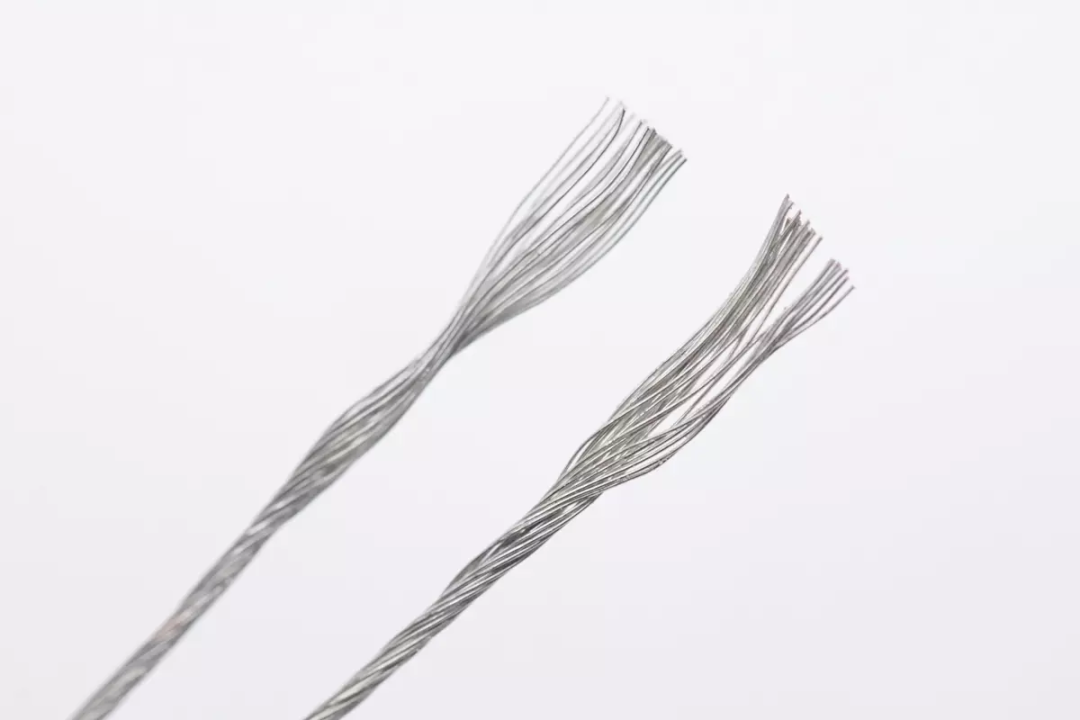

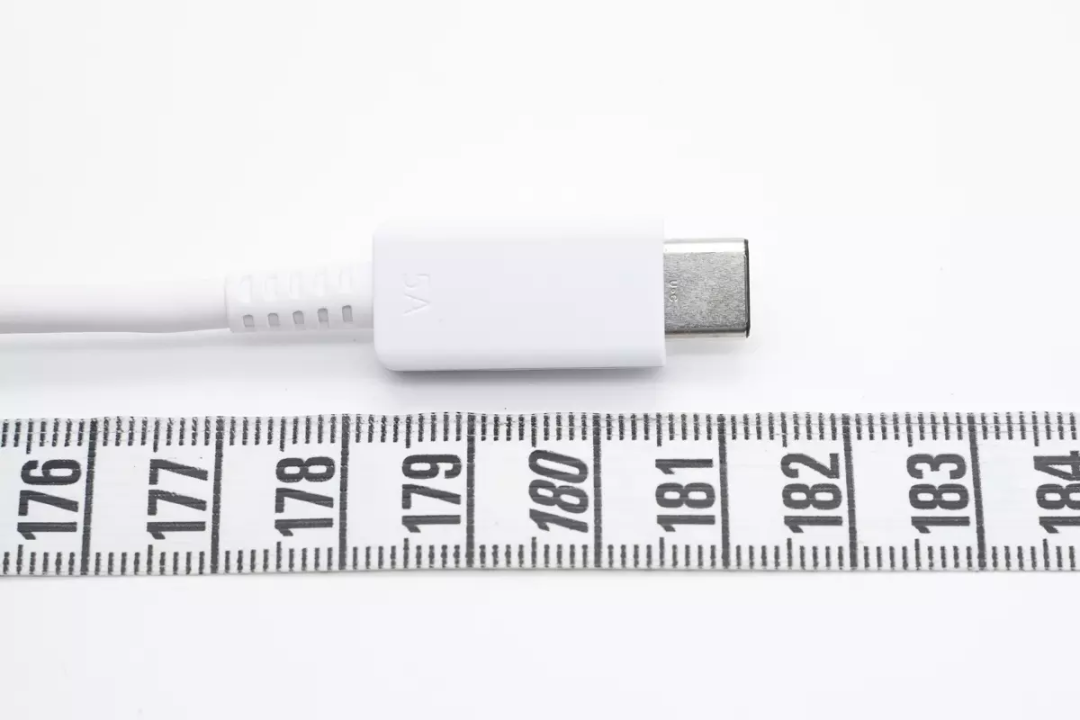

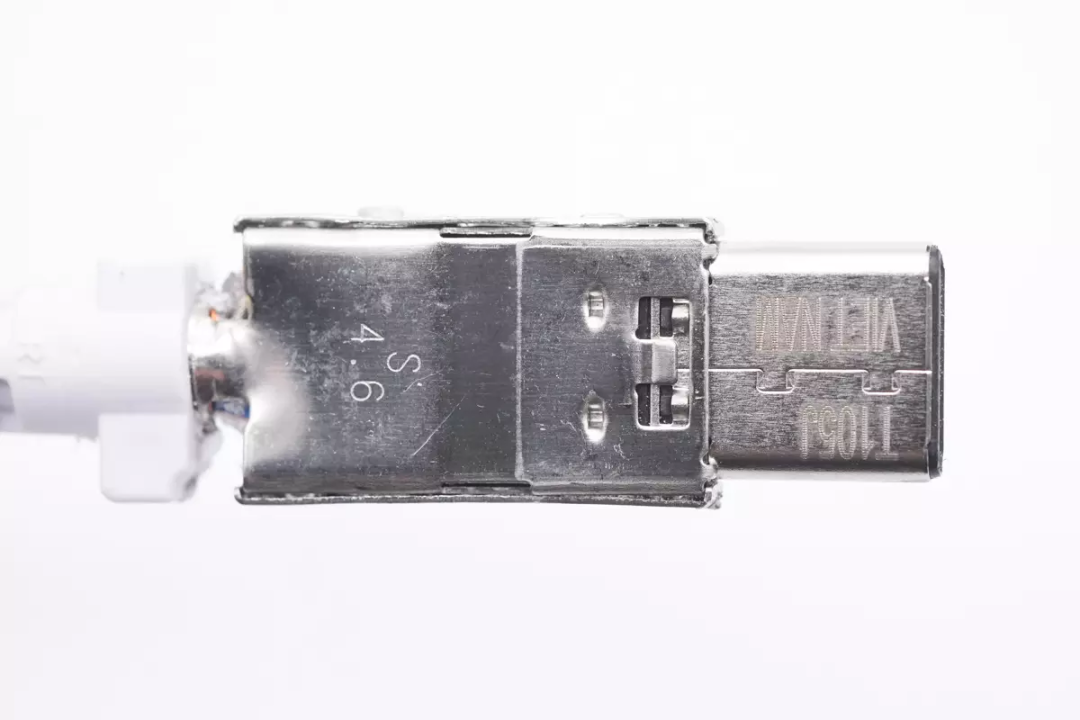

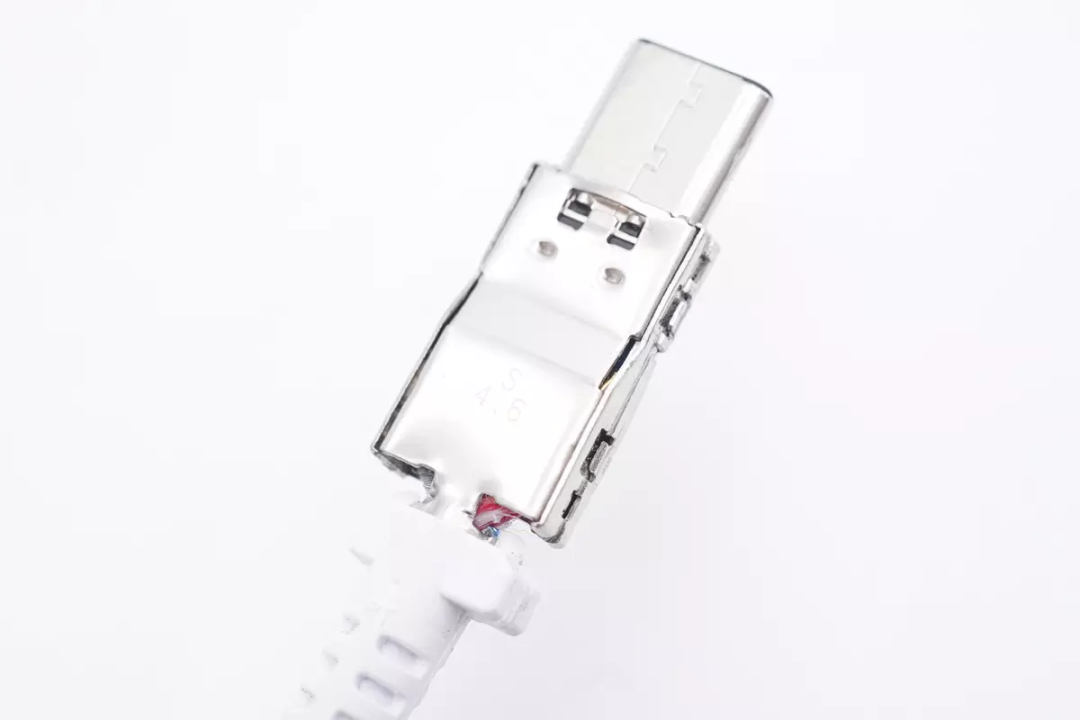

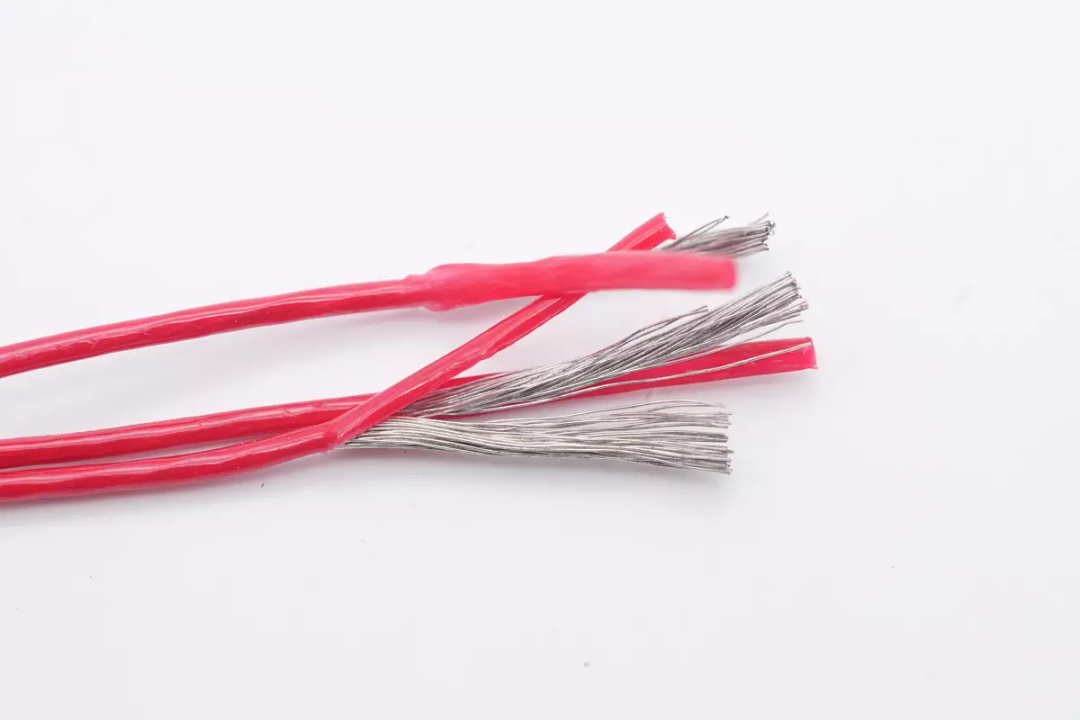

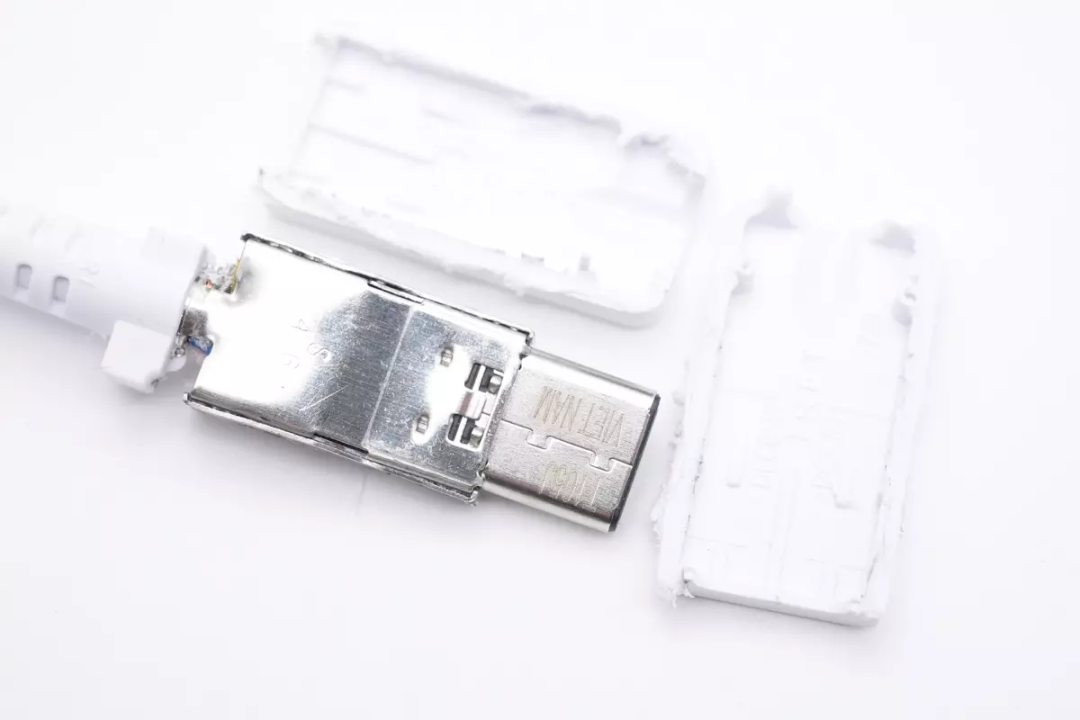

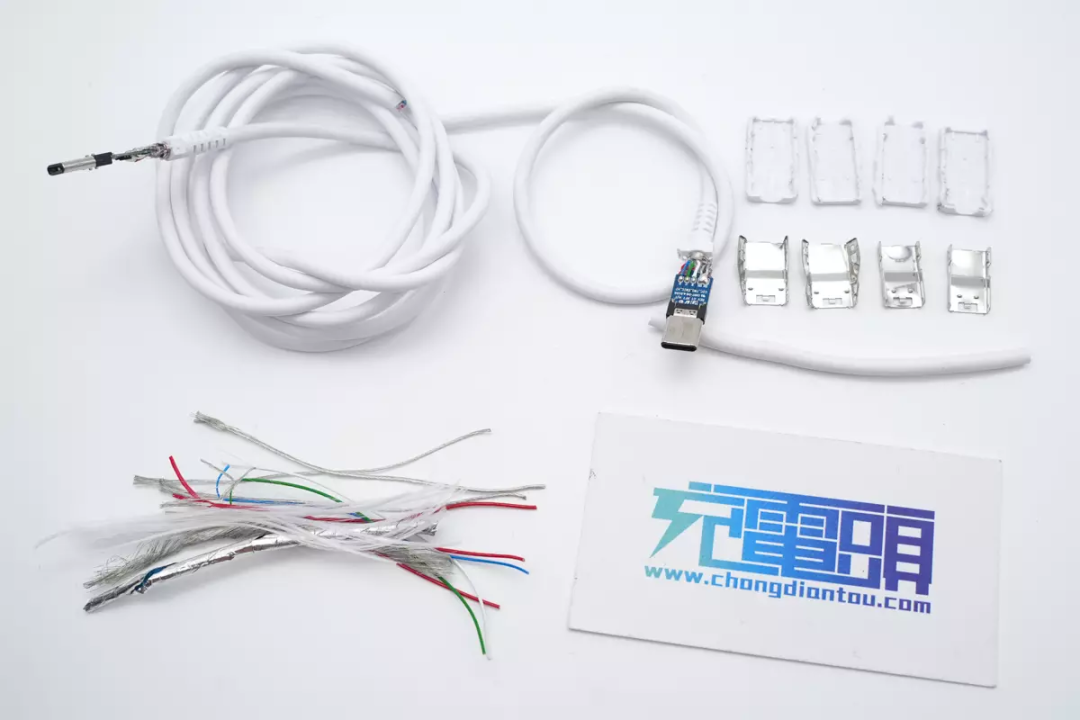

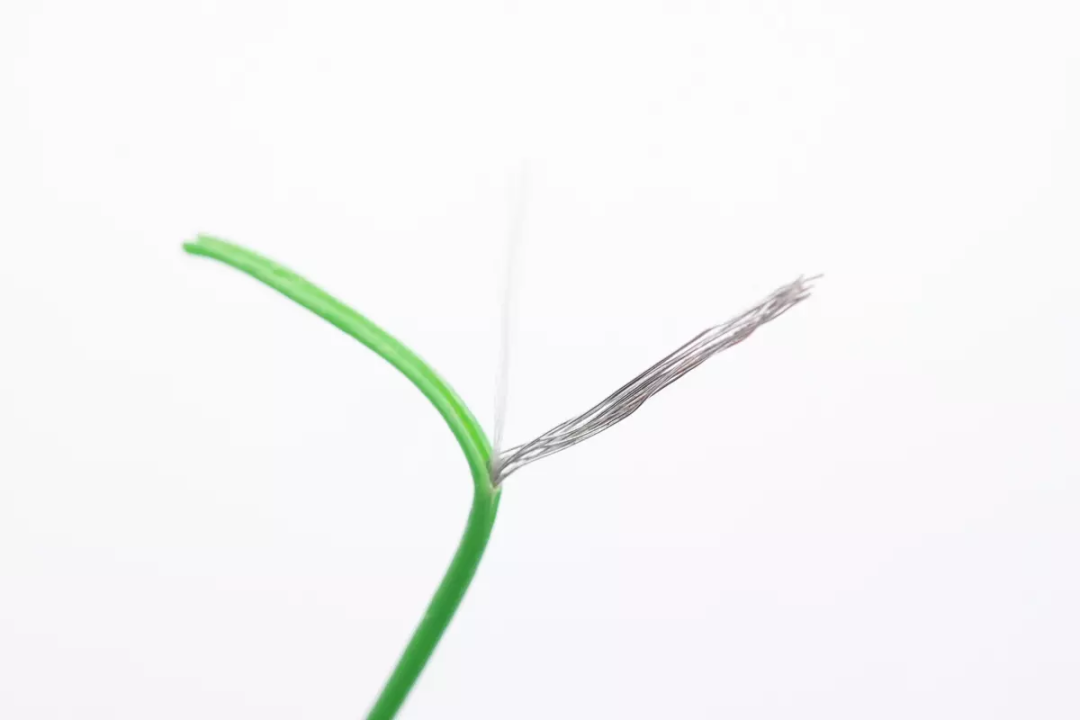

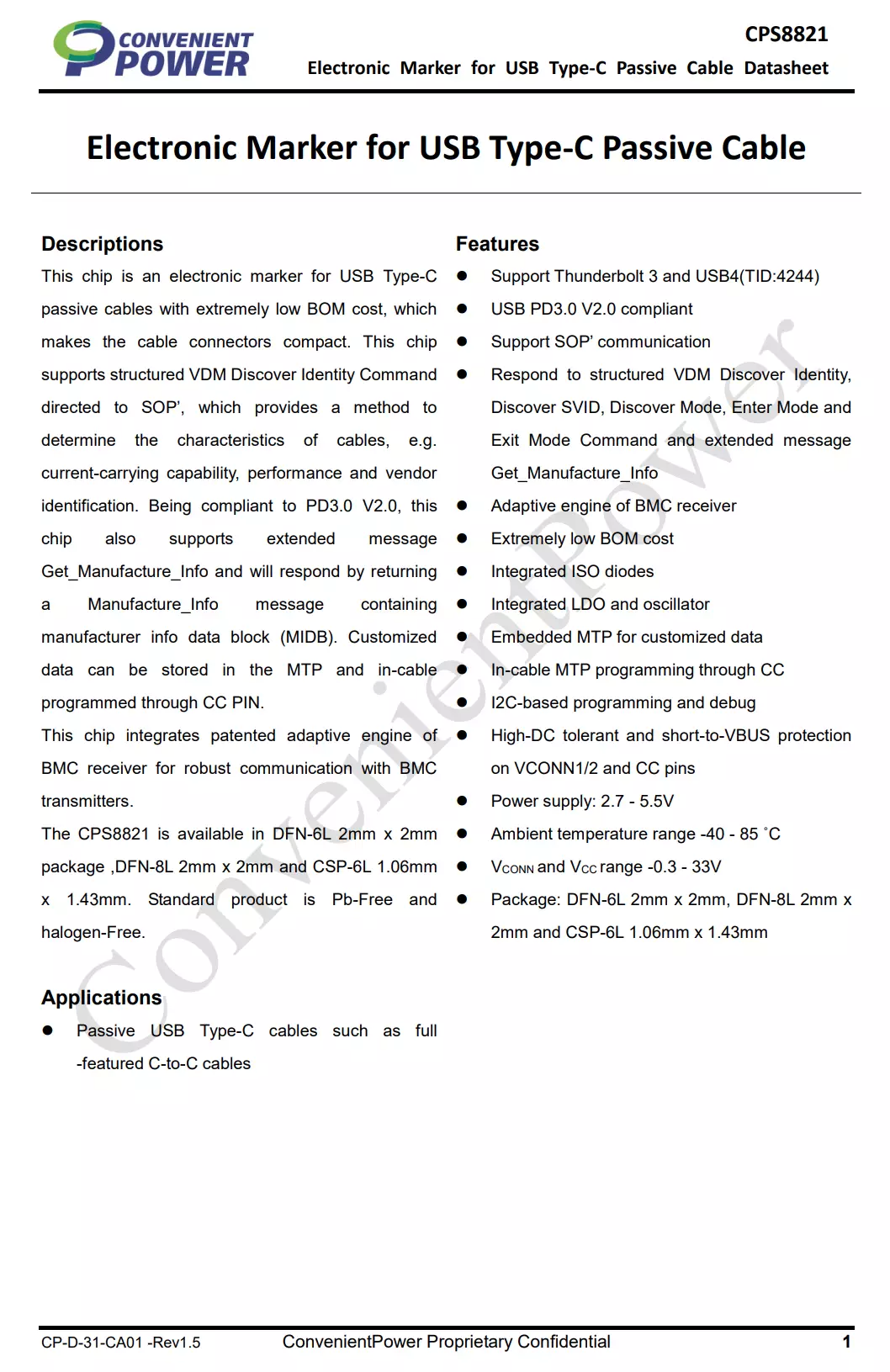

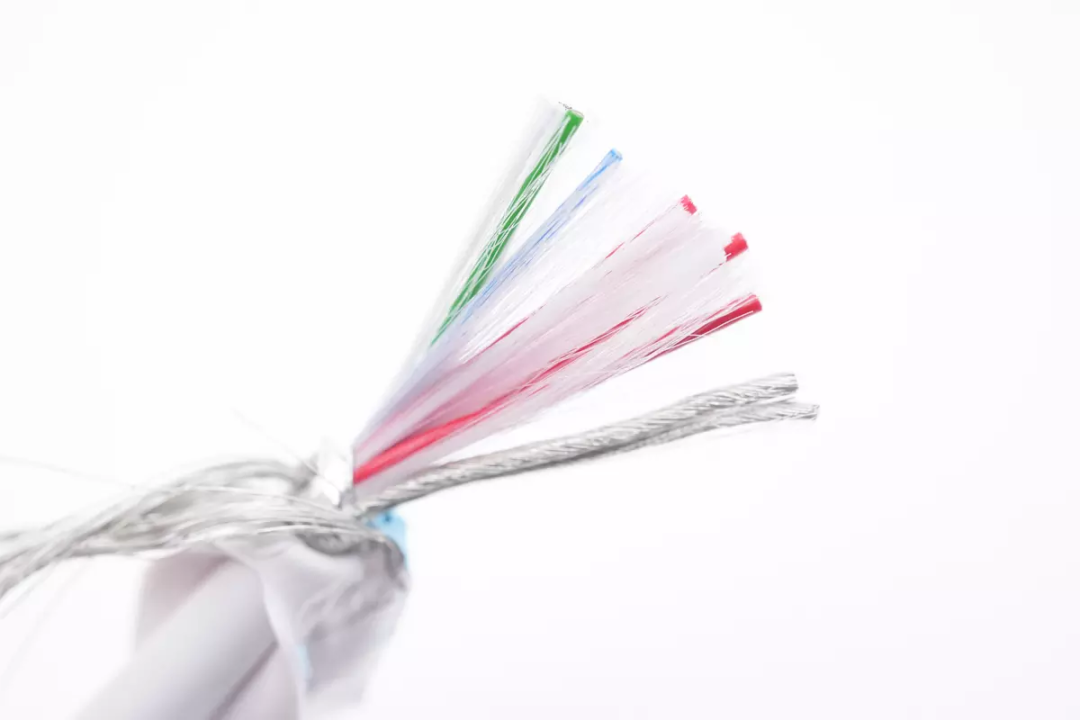

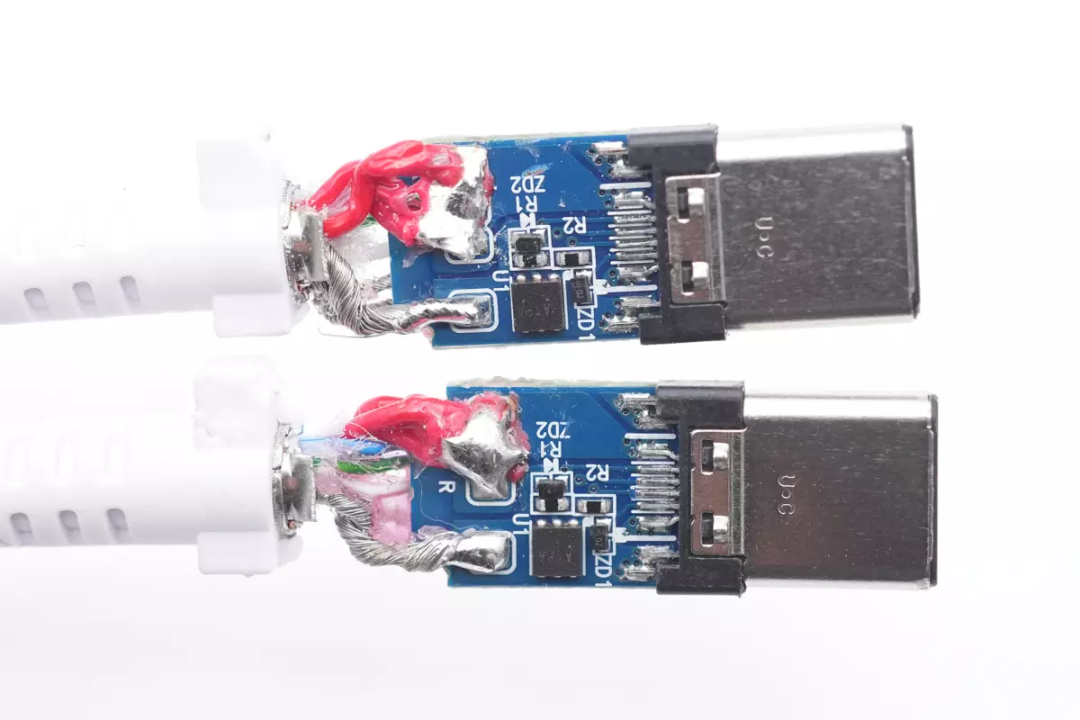

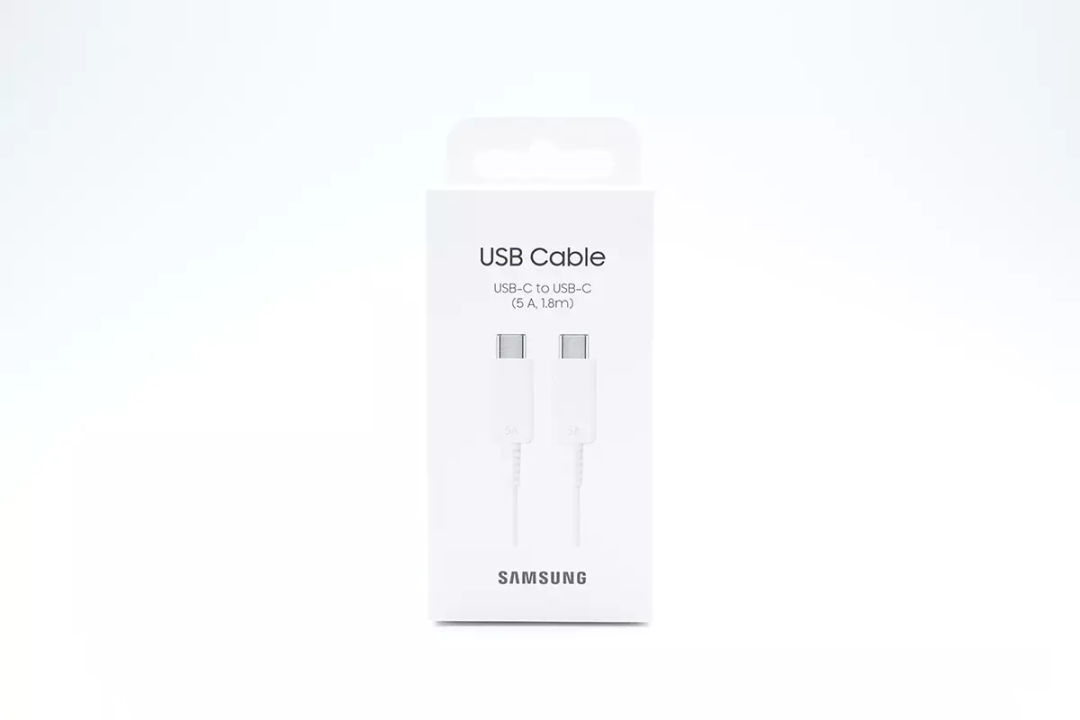

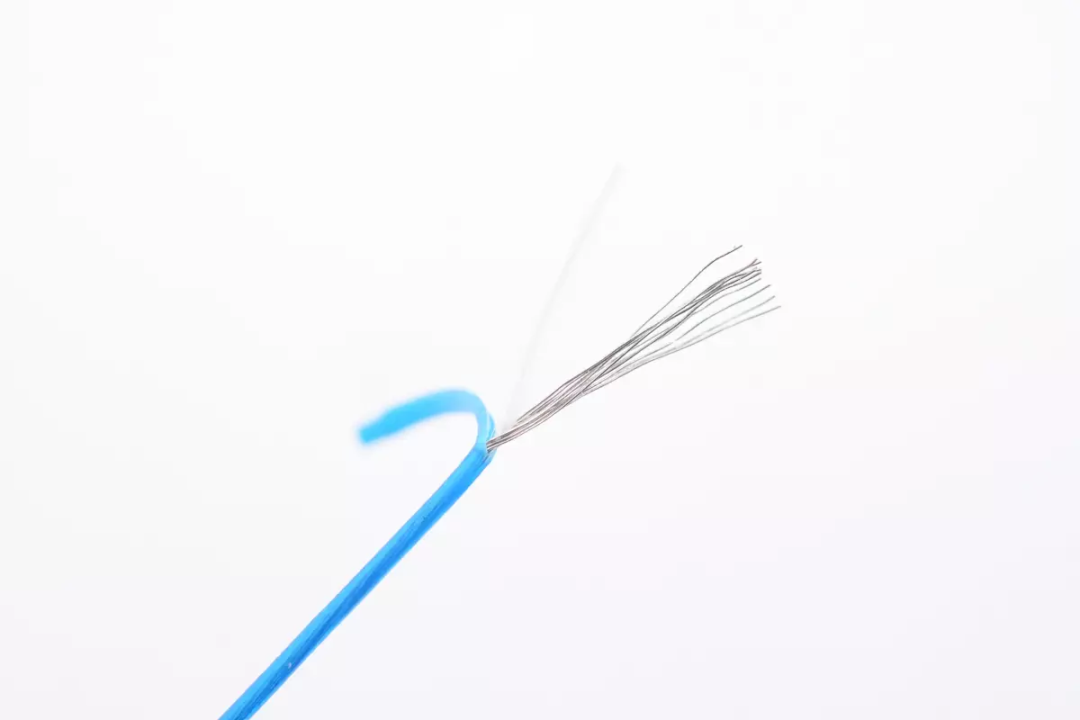

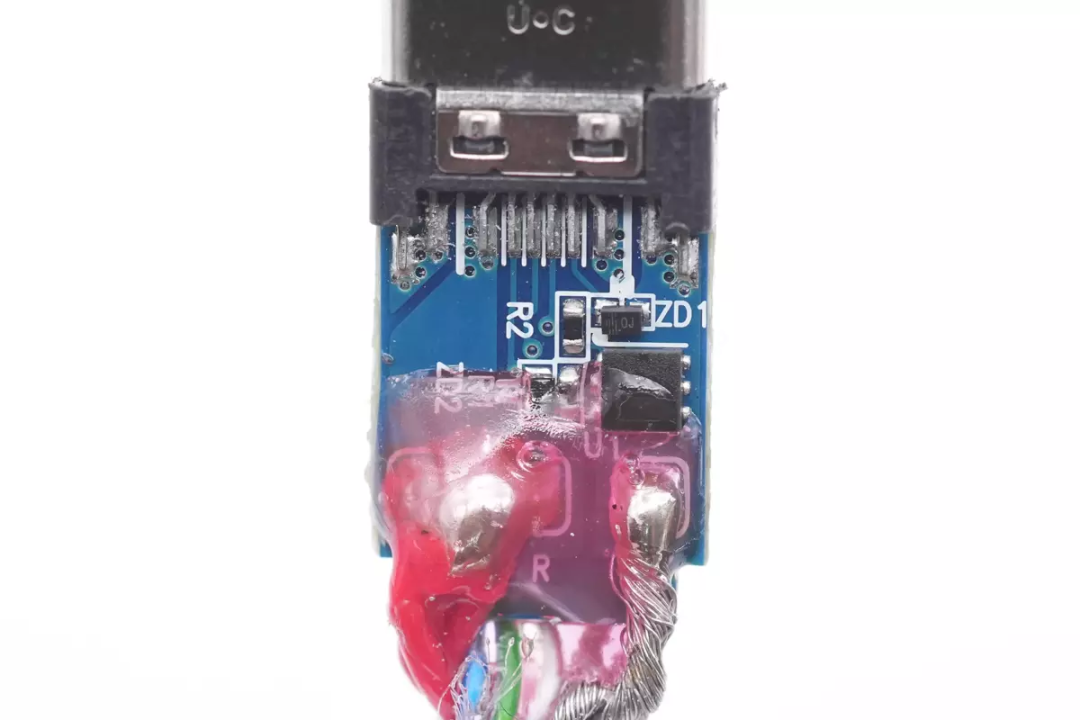

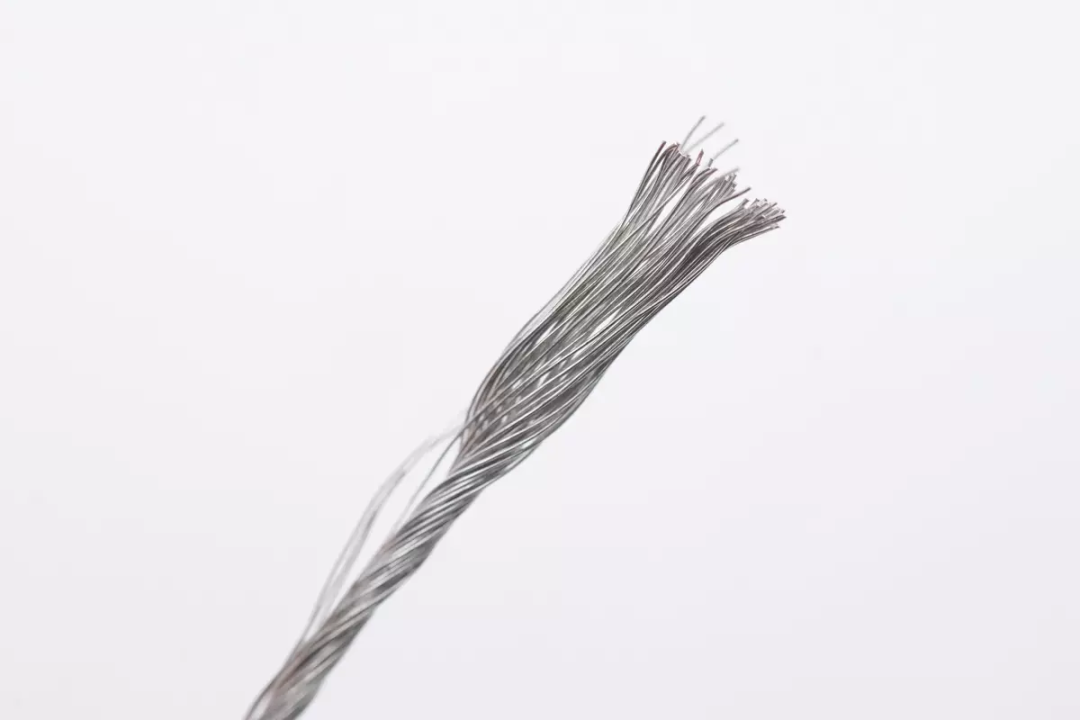

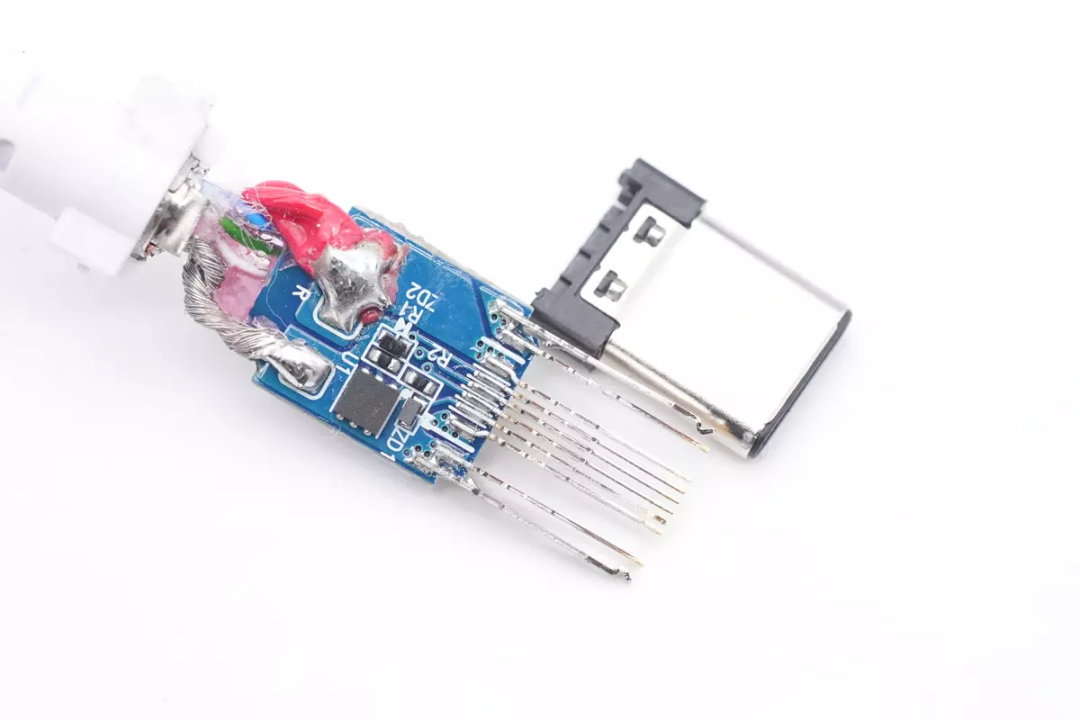

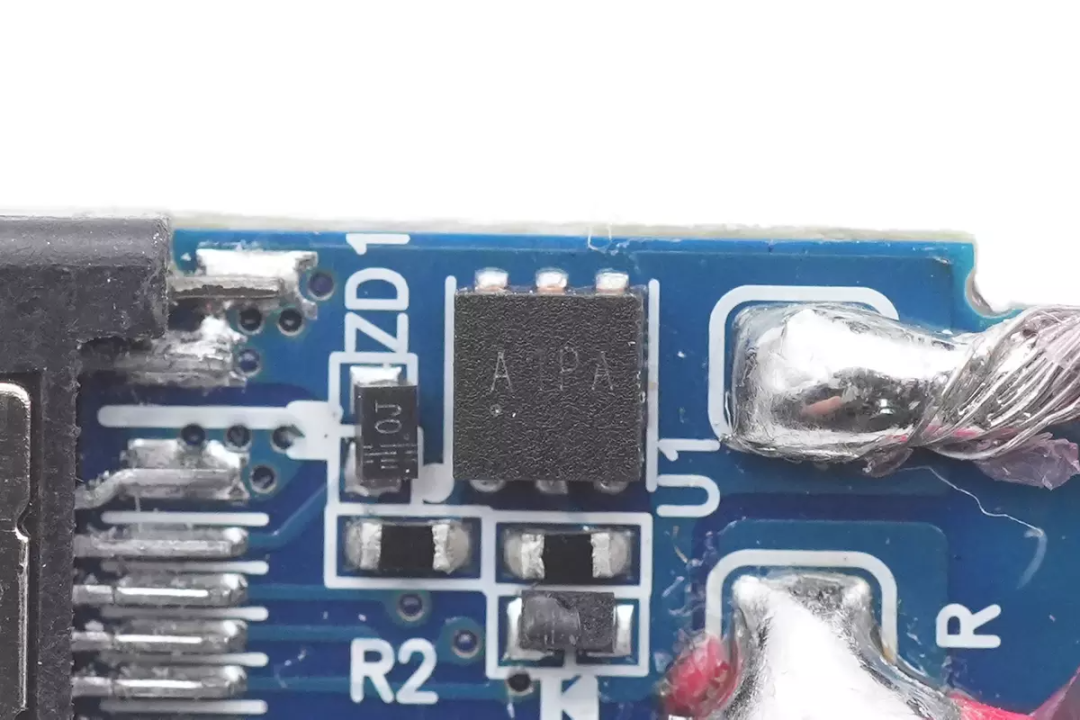

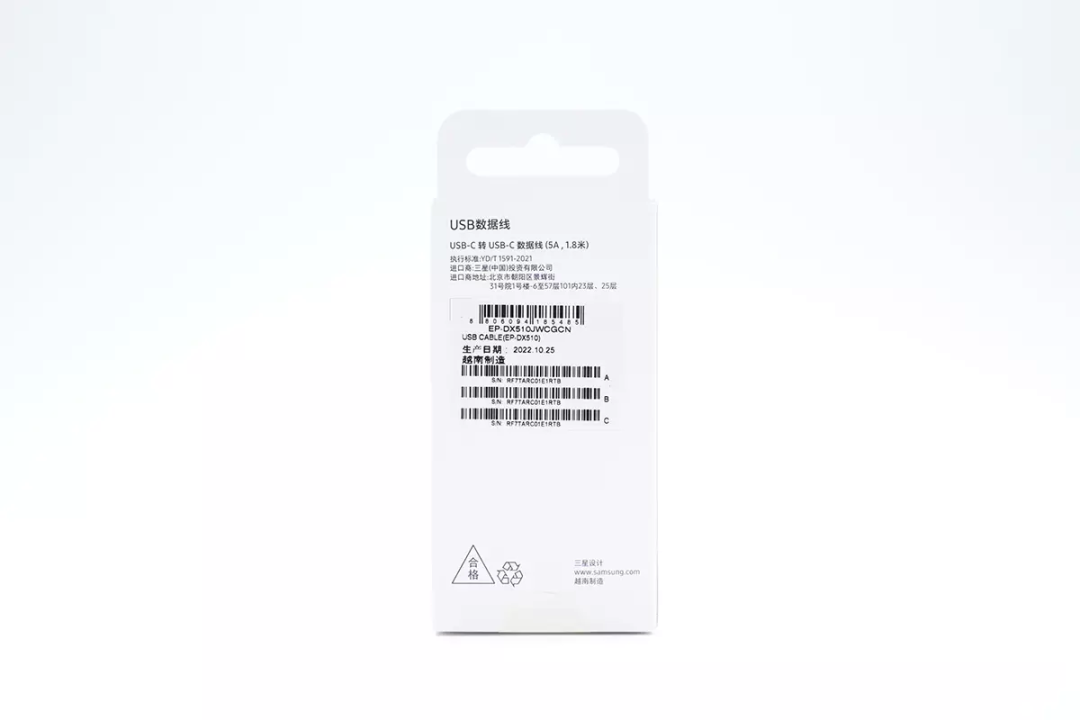

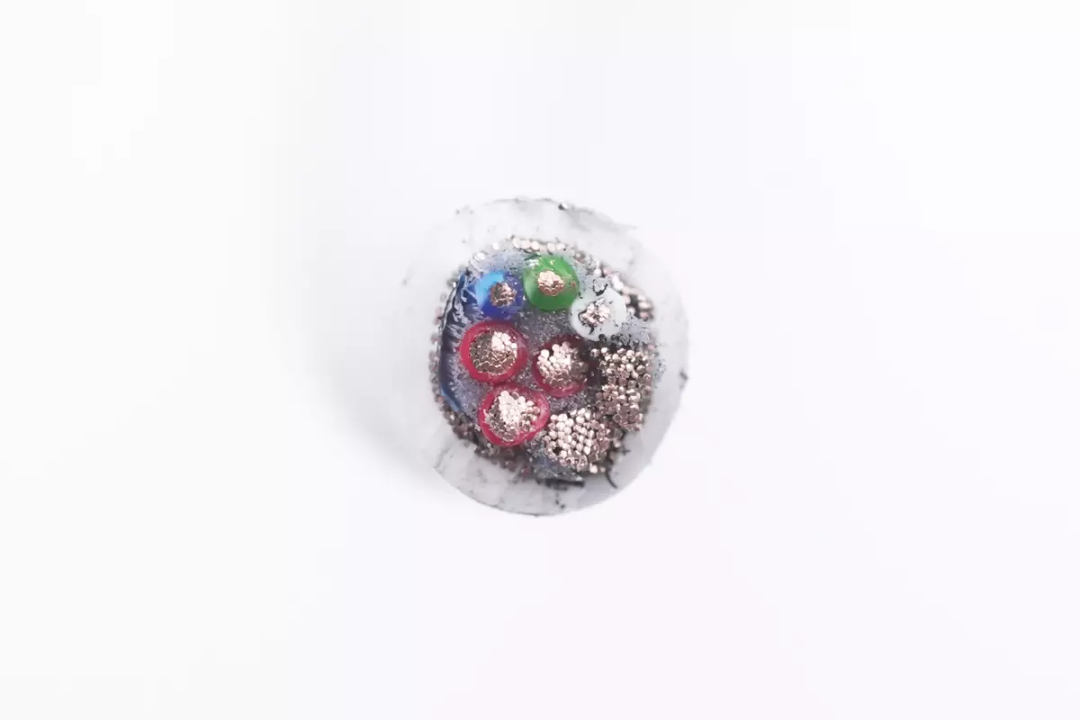

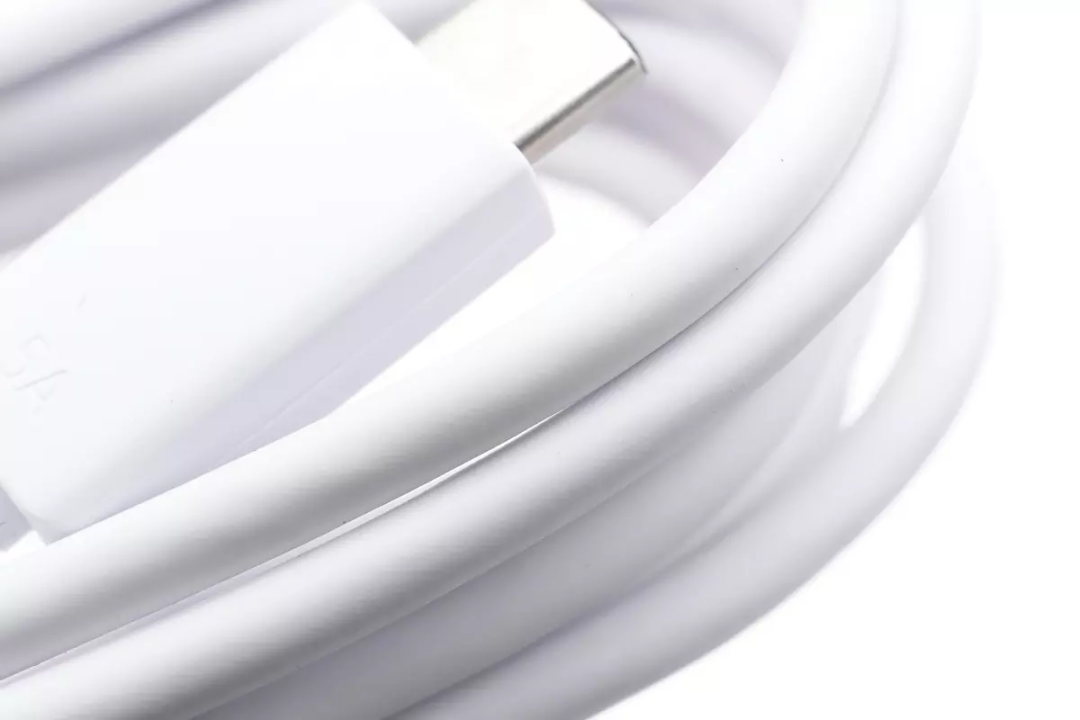

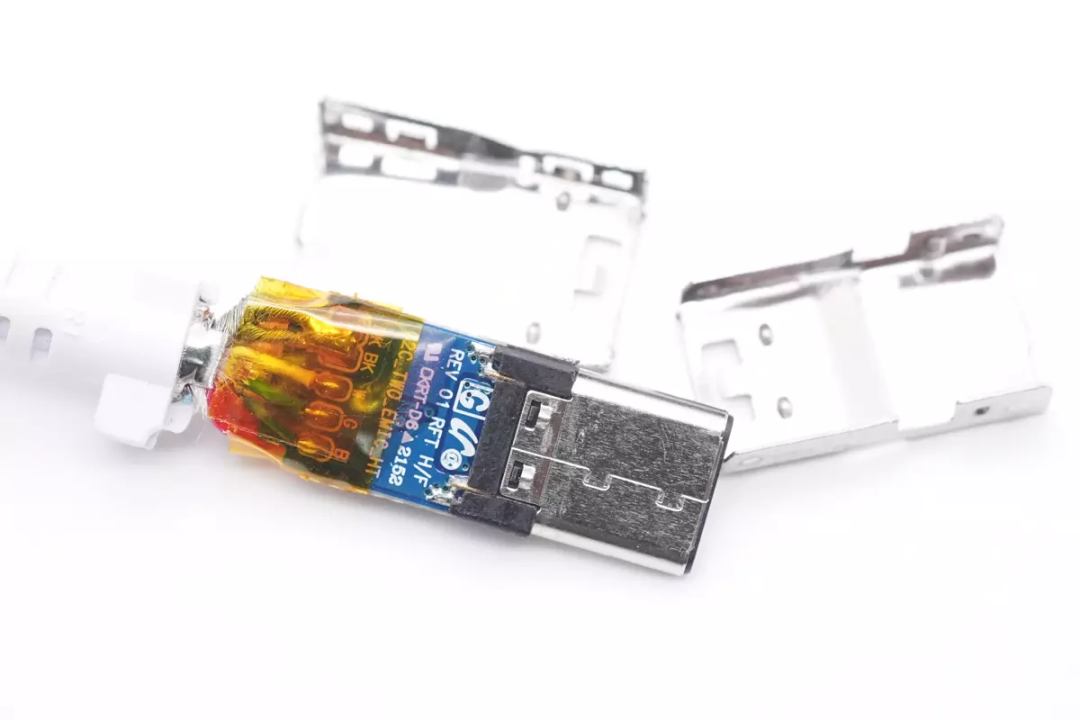

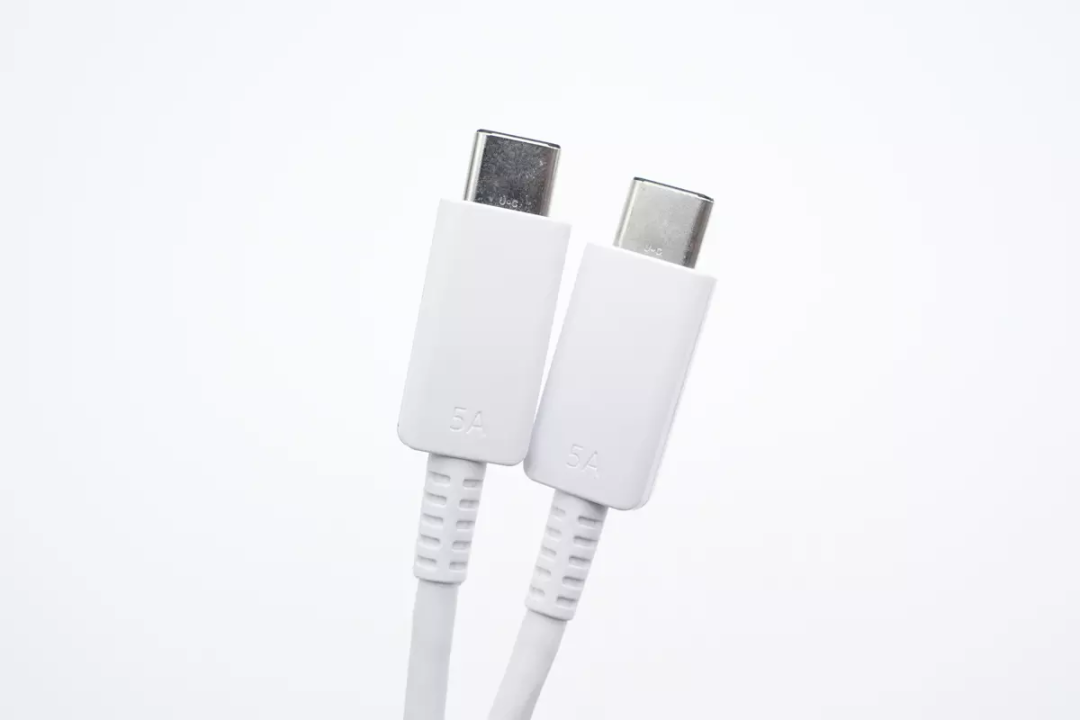

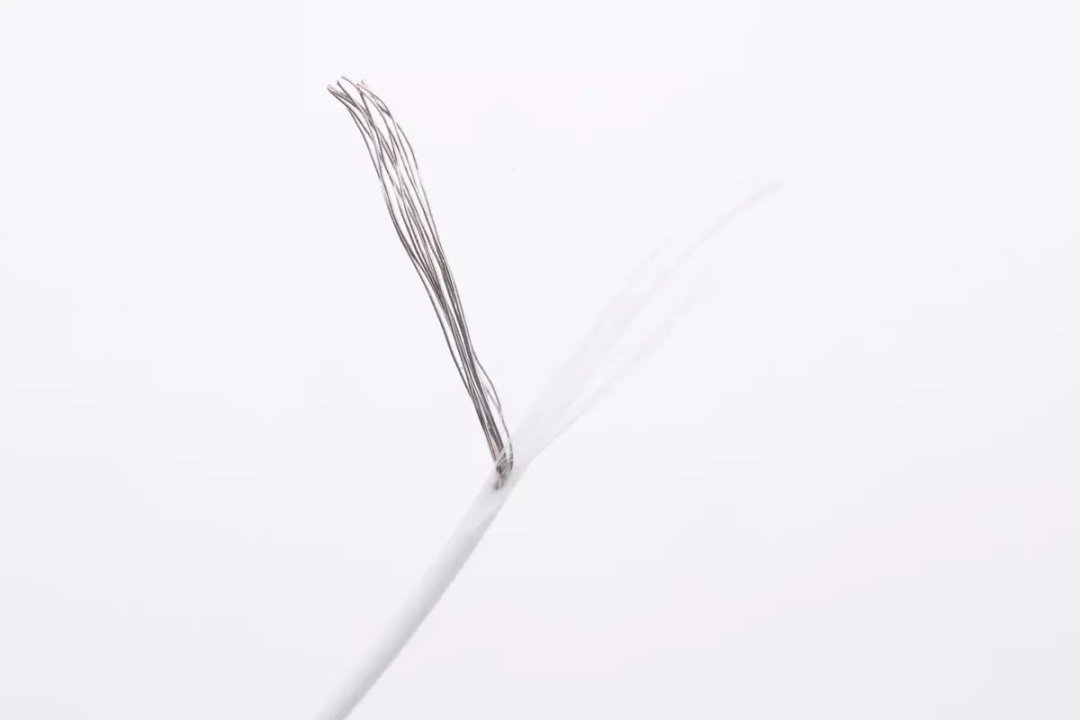

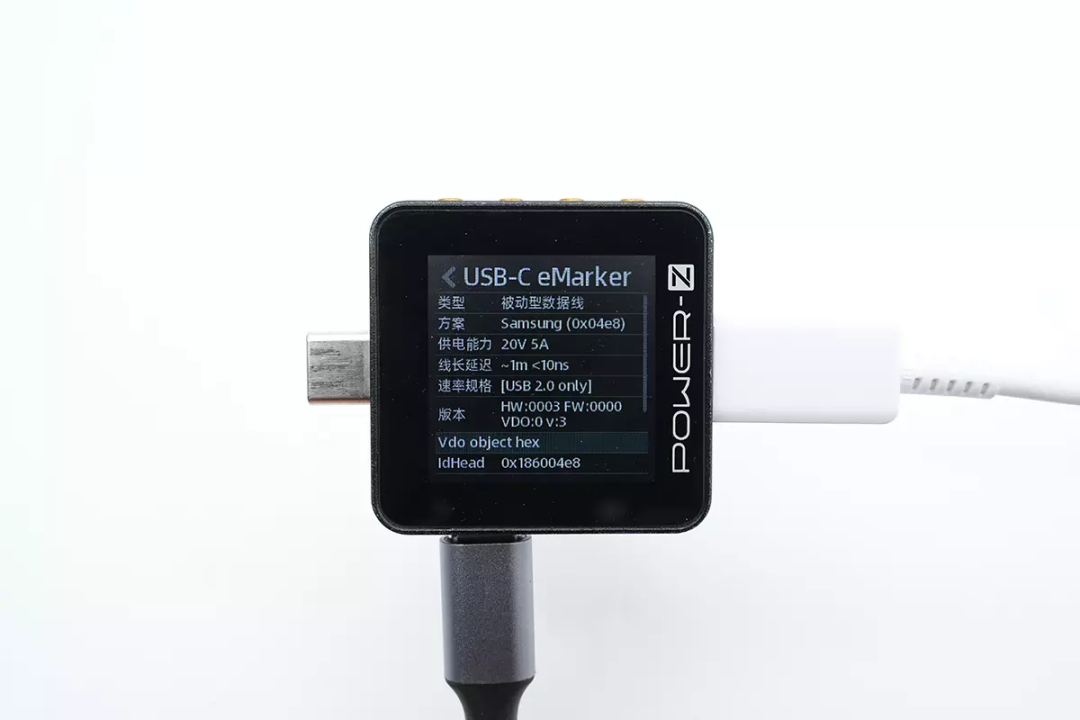

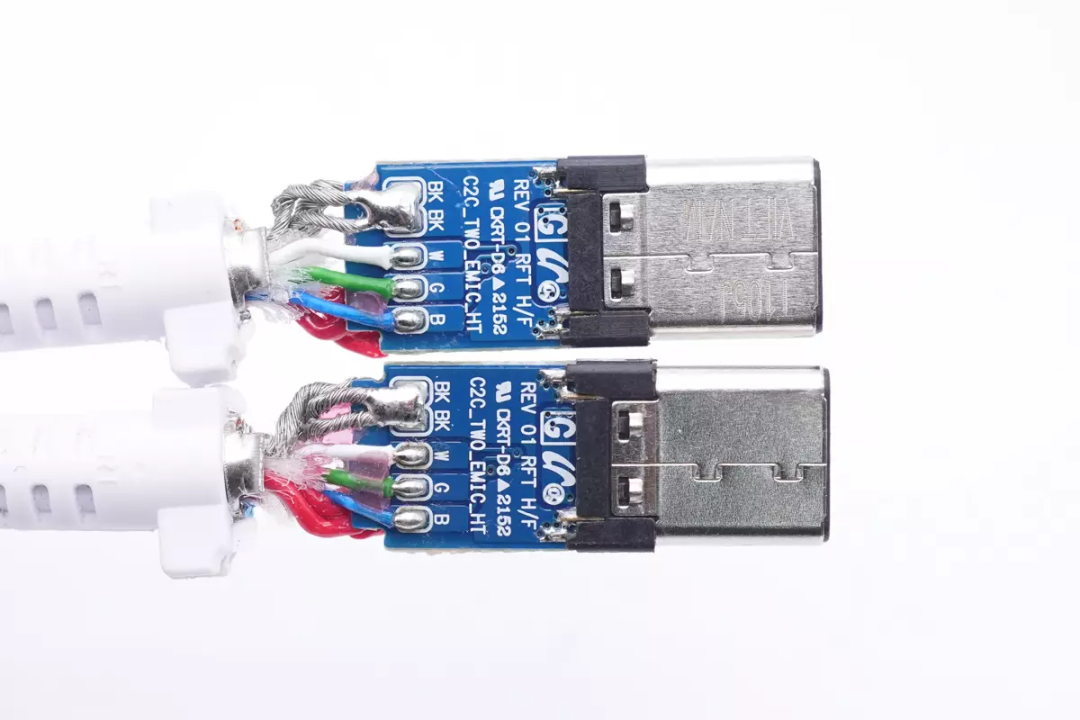

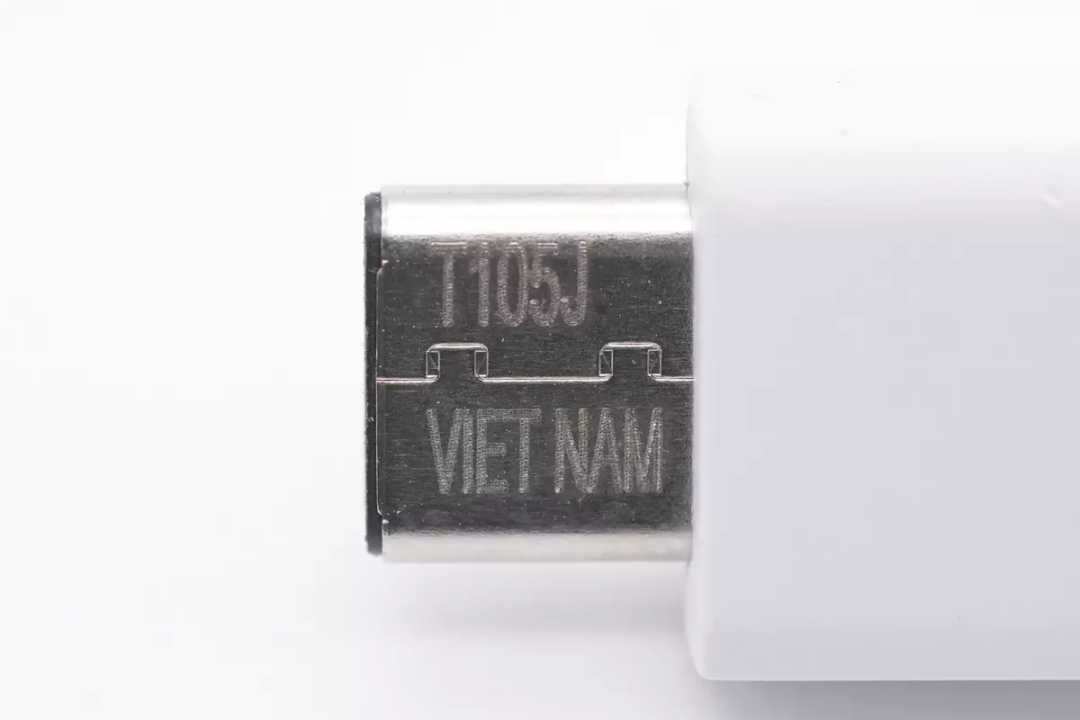

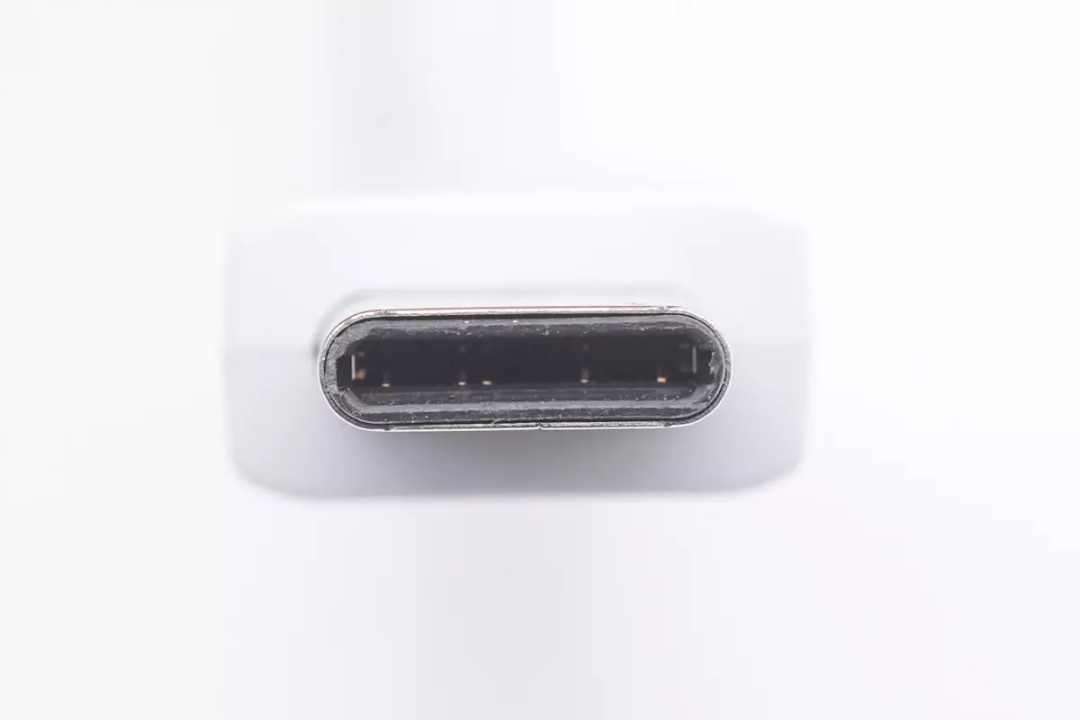

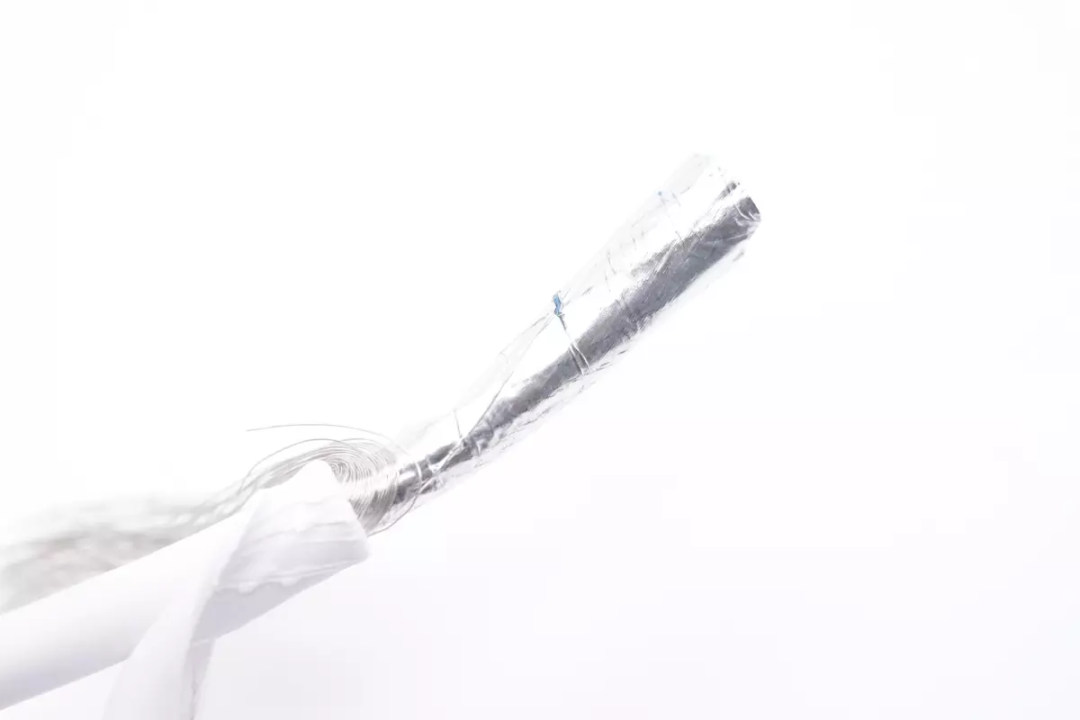

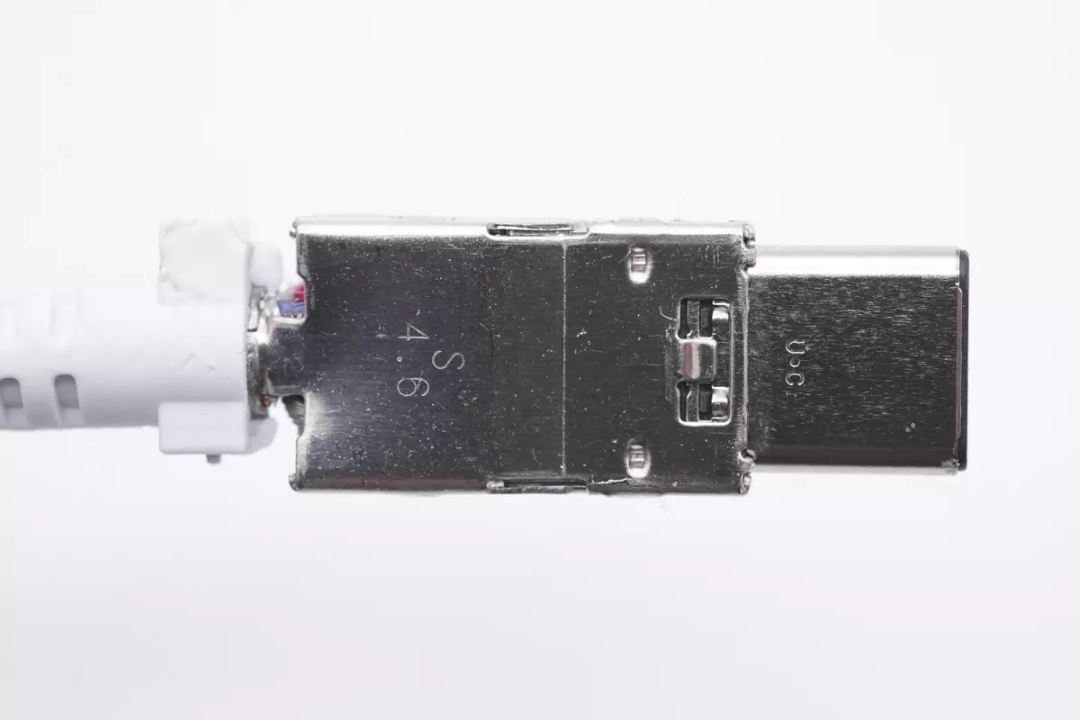

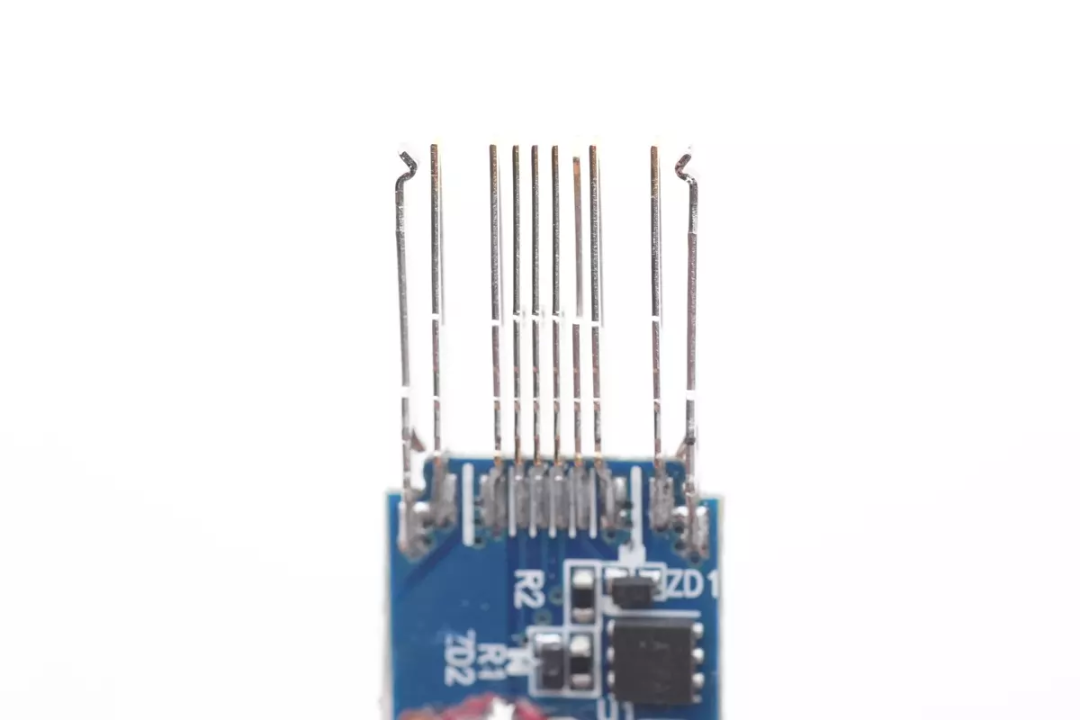

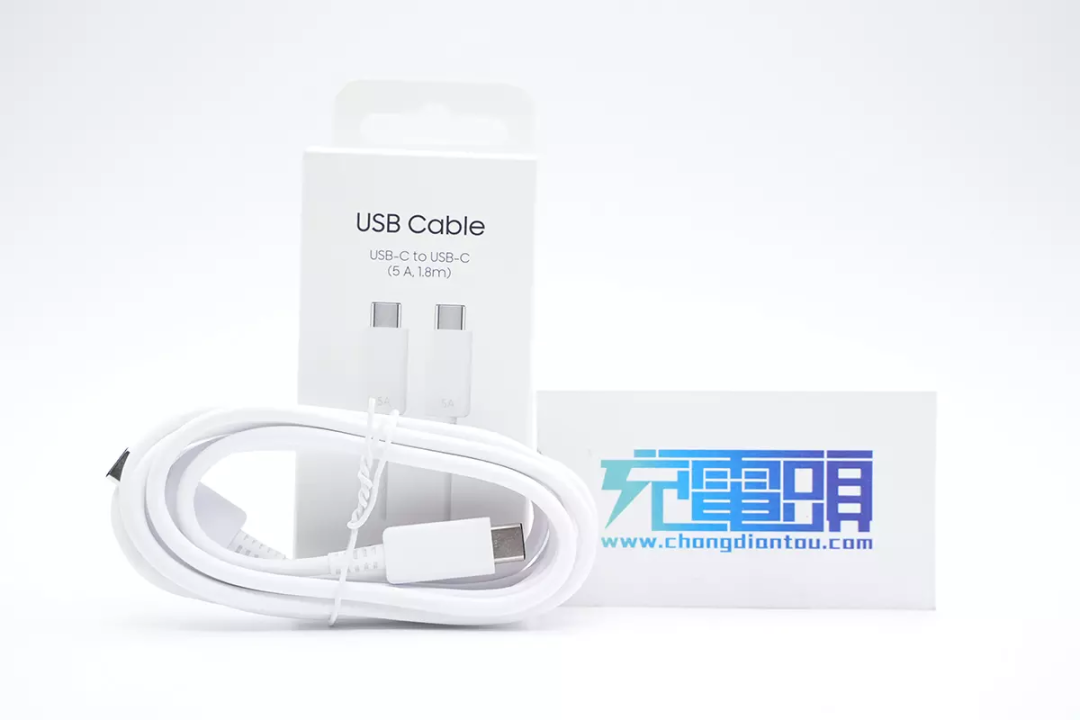

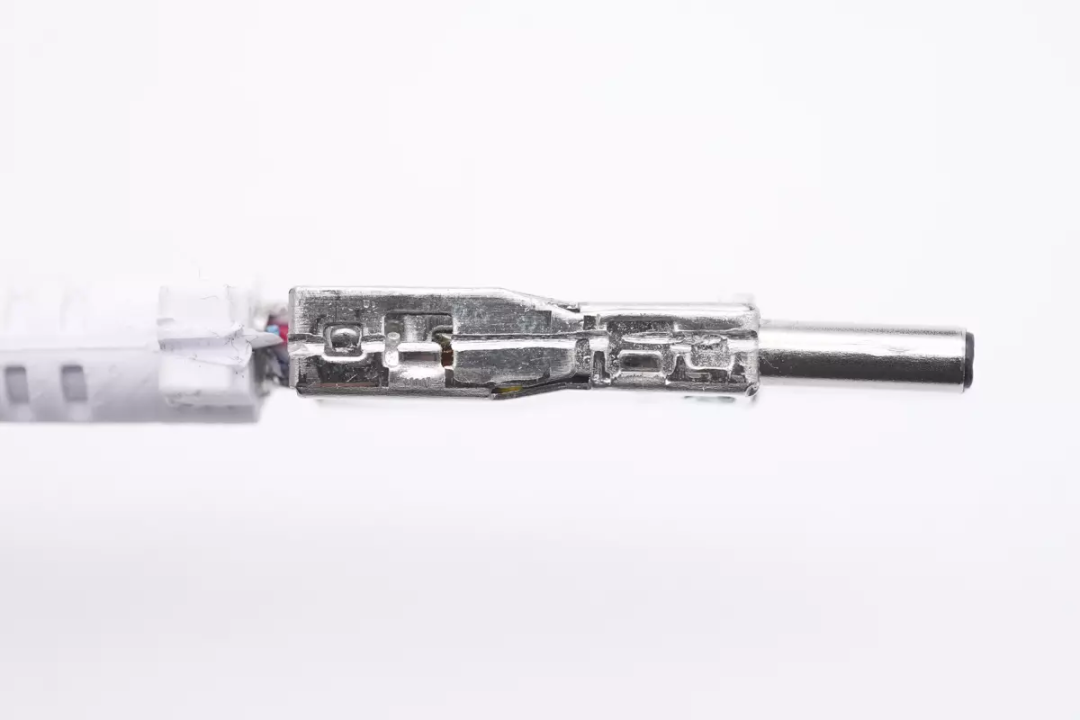

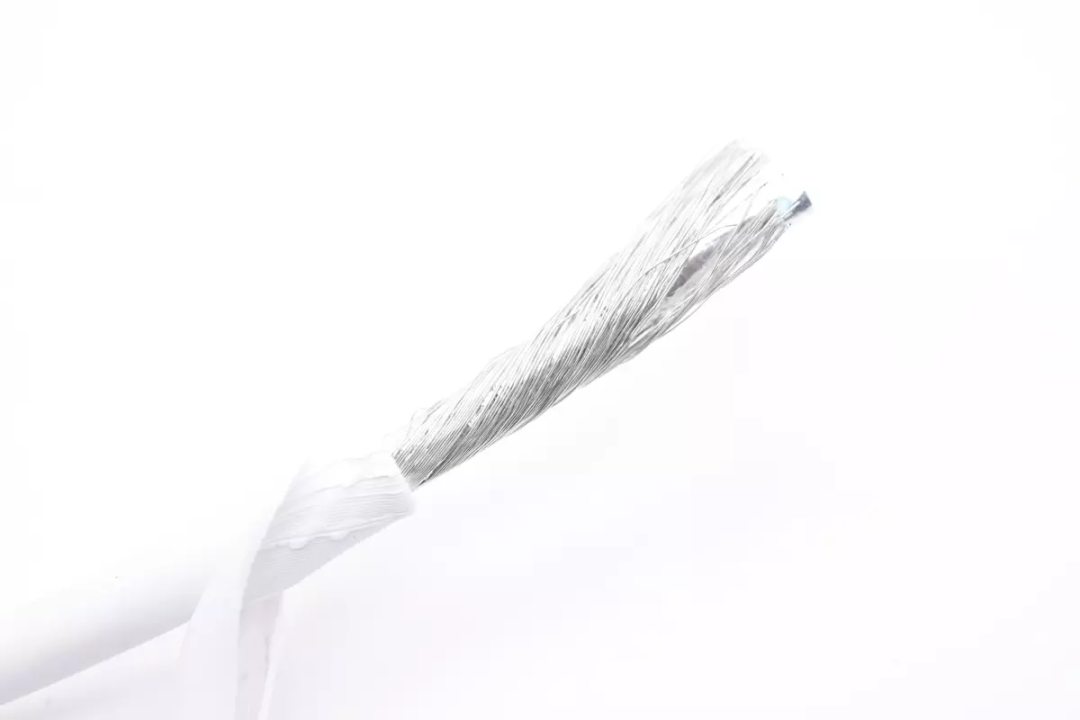

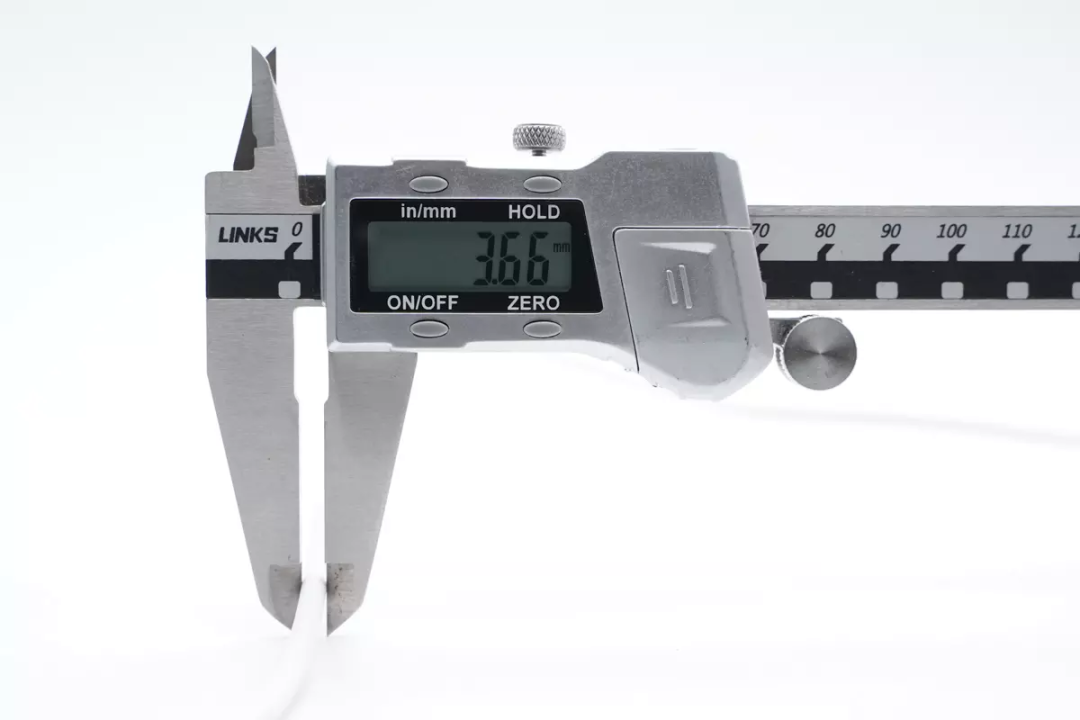

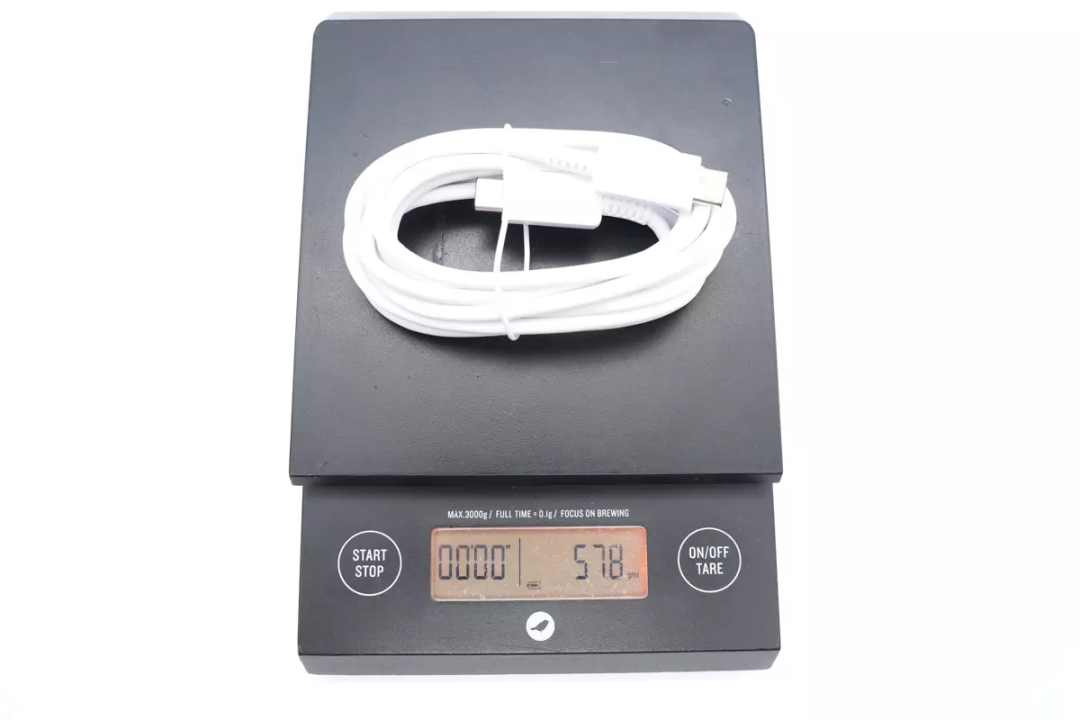

充电头网拿到了三星一款5A大电流数据线，线长为1.8米，可满足笔记本电脑及手机等USB-C接口设备的充电需求。这款数据线与以往三星经典黑色配色不同，通体采用白色线身，与白色的充电器和笔记本电脑更加搭配。下面就带来这根数据线的拆解，看看内部的做工如何。包装盒正面印有SAMSUNG品牌、数据线外观、名称，以及5A和1.8m长度。打开包装取出数据线，线缆实物和包装盒上印的一样通体白色。三星这款白色数据线线头外壳磨砂抗指纹，并且可以增大摩擦力方便插拔，此外设计有5A字样，表明线缆可过5A大电流。USB-C公头内部有黑色塑料保护，非满PIN设计。看完了三星这款5A数据线的开箱和测试，下面就进行拆解，一起看看内部的用料和设计。首先沿合模线拆开塑料外壳，端子小板采用钢制外壳屏蔽保护。拆下钢制屏蔽外壳，内部是蓝色PCB板，连接到USB-C端子。其中导线焊接处缠绕胶带绝缘，避免短路。撕下绝缘胶带，焊点上涂有一层粉色的半透明胶水保护，在这一面焊接一颗E-Marker芯片，红色正极导线和负极裸线芯，线芯焊点饱满。背面焊接电源负极裸线芯和数据线芯，同样采用粉色胶水保护。E-Marker芯片特写，丝印A1PA，实际型号为CPS8821，来自易冲半导体，采用DFN-6L封装。对应CC和VCONN引脚并联稳压管，串联电阻保护。易冲半导体 CPS8821是一颗用于USB-C被动线缆的E-Marker芯片，能够提供包括电流承载能力、数据传输能力、供应商信息等线缆信息；其兼容USB PD3.0V2.0并支持扩展的供应商信息，支持通过CC引脚编程，方便供应商将相关信息存储在线缆中。支持雷电3和USB4，40Gbps的数据传输标准。触点前部均采用镀金处理，不易氧化提高寿命。其中一根CC针脚在另一面，单面焊接，简化生产工艺。继续拆开另一头的端子，两头为同样的设计，采用钢制外壳屏蔽。将数据线剪开观察截面，其中三根粗红色线芯为正极电力线芯，裸线芯对应负极，白色，绿色，蓝色线芯分别为USB数据线和CC线芯，在最外层是屏蔽网。线缆内部结构特写，依次为金属屏蔽网，屏蔽铝箔，电力线芯，数据线芯和抗拉线组成，下面就开始详细介绍线缆内部的线芯设计。负极裸线芯共有三根，其中一根较粗的单独焊接在端子的一面。三星这款USB-C数据线长度为1.8米，支持5A电流传输。线缆为白色线身，支持USB2.0数据传输，满足手机和笔记本电脑的充电使用，轻松应对各种使用场景。充电头网通过拆解了解到，三星这款数据线延续了大厂一贯的优秀做工，数据线USB-C端子采用钢套保护，线芯焊点采用胶带和打胶保护绝缘。数据线采用双芯片设计，两颗E-Marker芯片均来自易冲半导体，型号为CPS8821，是一款高性能的E-Marker芯片解决方案。
此外线身设有屏蔽网和铝箔进行屏蔽，并填充抗拉线增加强度，正负极均采用三条线芯并联，降低电阻。线缆的做工非常扎实，整体的性能有保证。「电源芯片」
