UFS4.0的时代,宣告到来?
来源:半导体行业观察 发布时间:2022-05-05 分享至微信

近日,三星电子宣布开发其通用闪存 (UFS) 4.0 解决方案,这是首款符合最近批准的下一代移动和计算系统 JEDEC 存储标准的 UFS 4.0 产品。


据介绍,三星 UFS 4.0 将提供每通道高达 23.2 千兆位每秒 (Gbps) 的速度。这是之前领先的 UFS 解决方案 (UFS 3.1) 的两倍。这将使UFS 4.0非常适合需要大量数据处理的5G智能手机,例如高分辨率图像和大容量手机游戏,以及汽车和AR/VR应用。

凭借三星第 7 代 V-NAND 和专有控制器,新开发的三星 UFS 4.0 将具有 4,200 兆字节每秒 (MB/s) 的顺序读取速度和 2,800 MB/s 的顺序写入速度,将提供大约速度分别比之前的 UFS 3.1 产品快 2 倍和 1.6 倍。

电源效率也得到了显着提高。三星的新 UFS 4.0 将提供高达每毫安 (mA) 6.0 MB/s 的顺序读取速度,比 UFS 3.1 提高了 46%。这将允许智能手机在相同的电池容量下使用更长时间。

三星 UFS 4.0 将包括一个先进的重放保护内存块 (RPMB)。这种设计在存储重要个人数据方面的效率提高了 1.8 倍,这些数据只能通过经过身份验证的访问来读取或写入。

这款最新的移动存储解决方案体积极小,最大尺寸为 11mm x 13mm x 1mm。

UFS是什么?


UFS或Universal Flash Storage是一种较新的闪存规范,旨在取代较慢的eMMC(嵌入式多媒体卡)标准。它由JEDEC设计,于2011年首次推出。

UFS配备了LVDS (Low Voltage Differential Signalling)串行接口,用于数据传输。这允许同时执行读取和写入操作。除了支持SCSI Tagged Command Queuing外,UFS还可以同时处理多个命令,并在必要时对任务进行重新排序。

UFS 3.1带来了从标准SATA和NVMe SSD到移动设备的更多升级。例如,Write Booster保留少量容量,并将MLC/TLC/QLC视为SLC NAND记忆体。Pseudo-SLC将充当更高写入速度的缓存。HPB(Host Performance Booster)利用机载系统DRAM来储存translation table或Logical to Physical (LTP) address map,以提高随机性能。

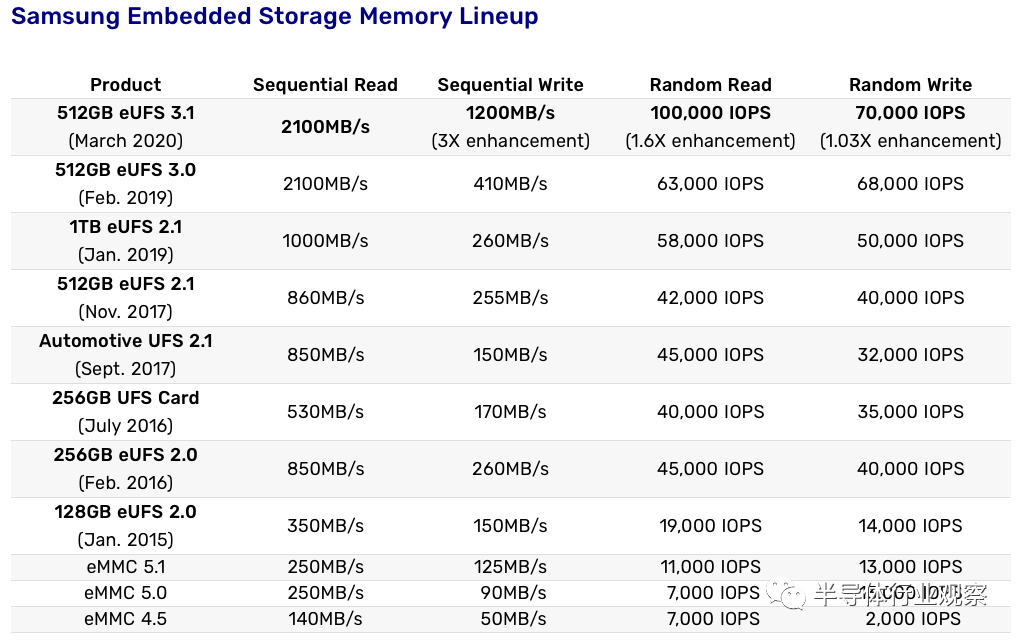

尽管性能较差,但目前eMMC仍然是智能手机,平板电脑和笔记本电脑更便宜,更受欢迎的选择。但是,自2015年推出eMMC 5.1以来,已没有对其进行重大改进。


相比之下,历经了多代发展的UFS,将随着2022年推出的UFS 4.0不断开发,进一步增加频宽至约4800 MB/s。UFS可以使用更先进的闪存技术实现更高的性能,效率和耐用性,例如多层3D TLC或QLC NAND记忆体。
