模拟信号是指用连续变化的物理量表示的信息，比如，温度、湿度、电流、电压等等，它的值是连续变化的，在一定时间范围内可以有无限个不同的取值。
数字信号的取值是离散的、不连续的信号，数字信号常用二进制中的1和0表示。
真值表是用来表示输入输出之间全部可能状态的表格，在数字电路分析过程当中经常使用，在真值表中可以看出输入输出全部有可能的取值。

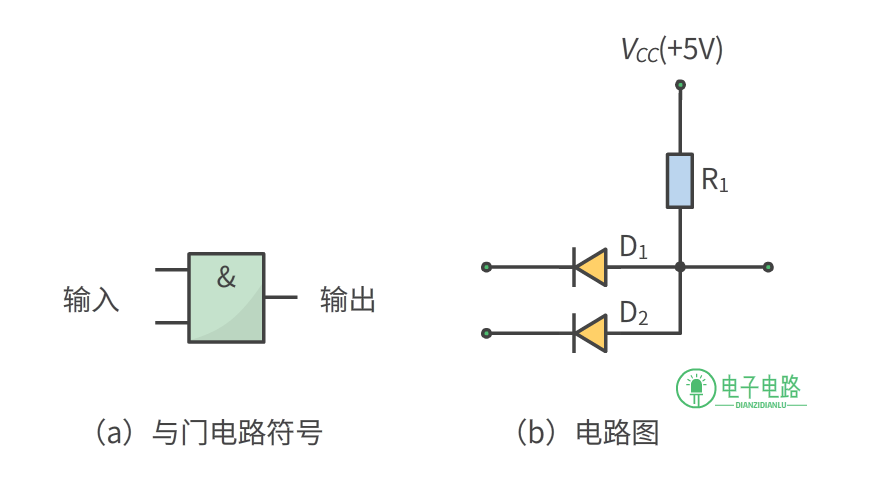

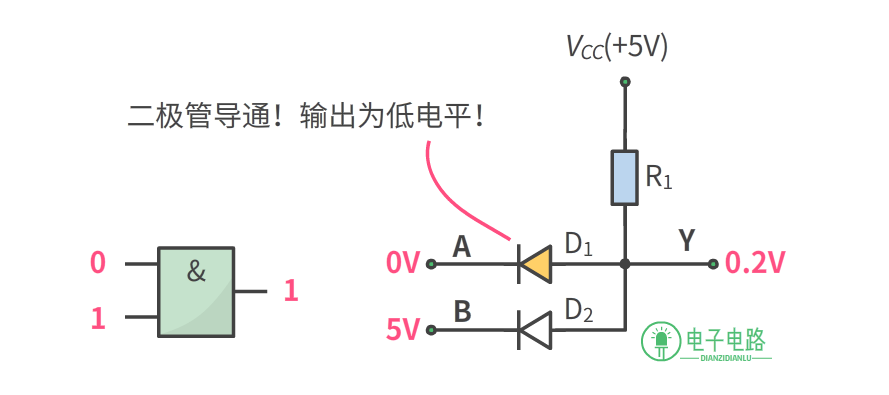

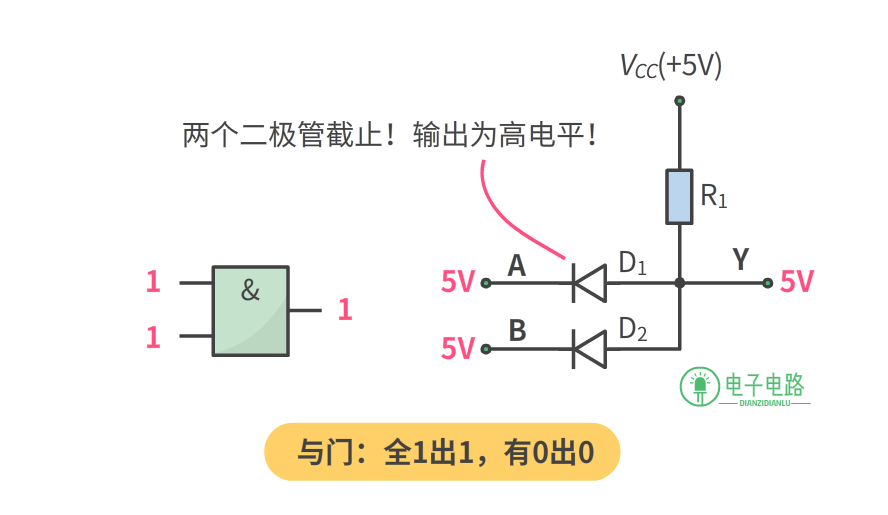

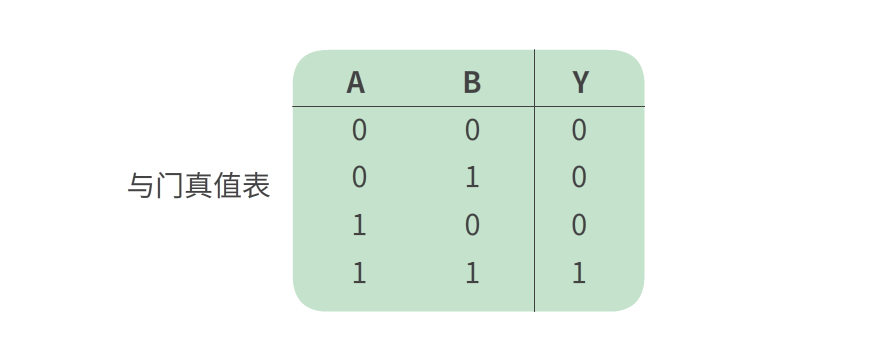

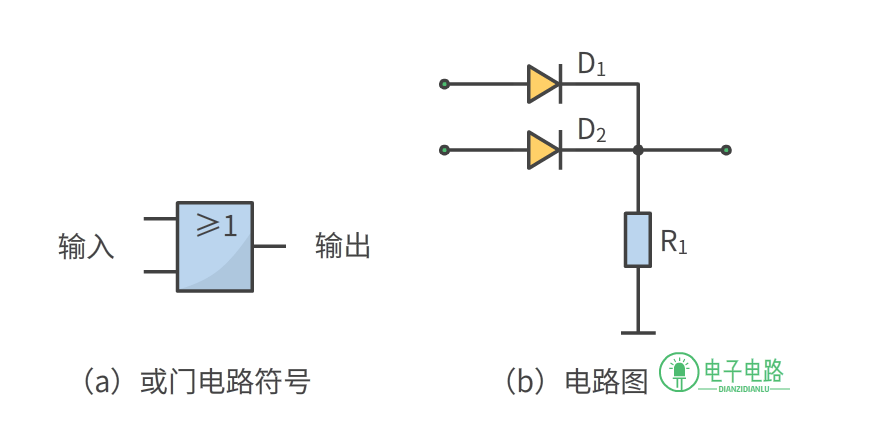

或门电路能实现“或”逻辑关系，或门电路的逻辑符号如下图（a）所示。
或门电路可由上图（b）的电路实现，或门电路的输入端只要有一个为1（高电平）时，输出端Y就会输出1；当输入端都为0时，输出端Y输出0。

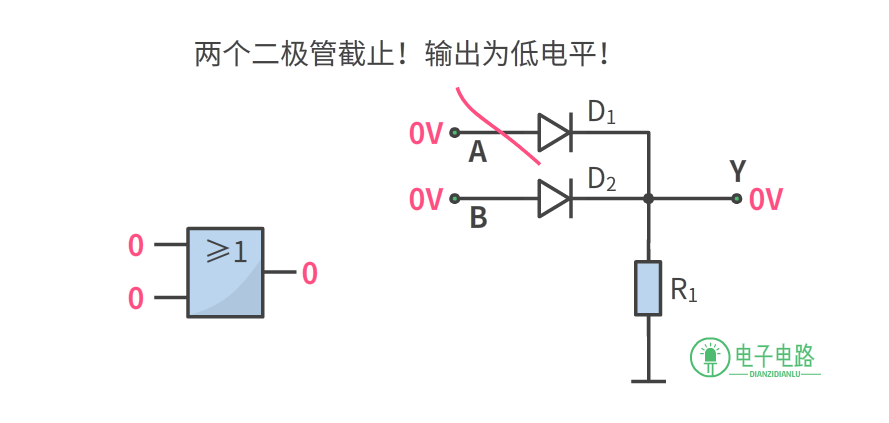

例如，在上图中，当输入低电平（0V）时，两个二极管截止，输出端为低电平。

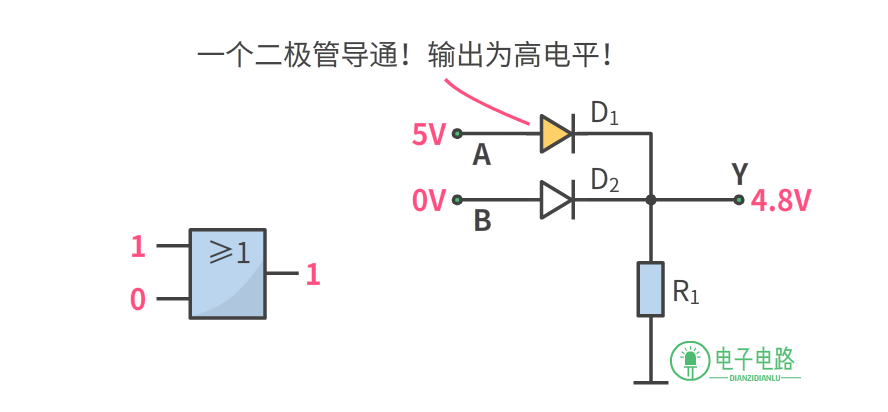

而当输入端的输入任意一个为高电平（1）时，就会有一个二极管导通，输出端Y就会钳位为高电平（4.8V），这就是或门，或门电路用数学表达式可以表示为：
或门逻辑表达式：Y=A+B

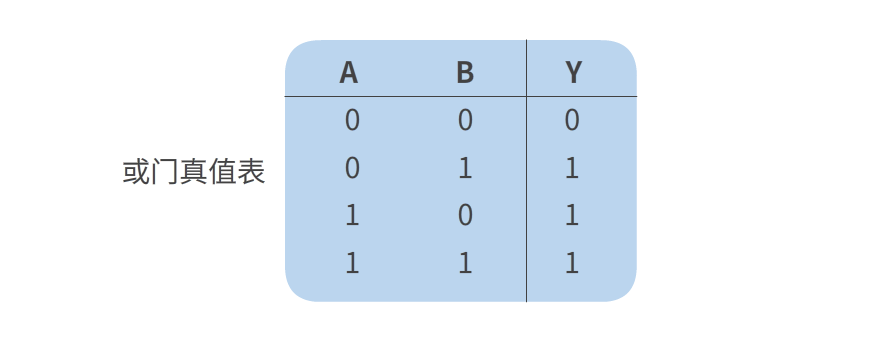

或门电路的真值表是这样的：

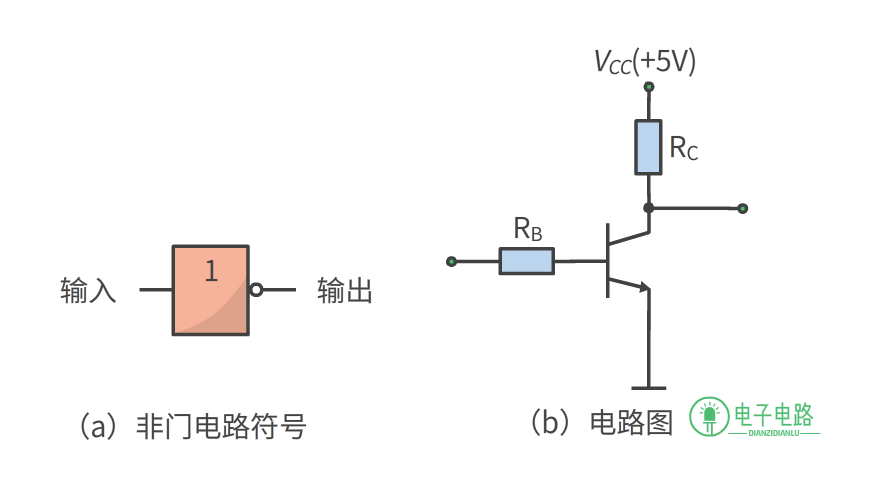

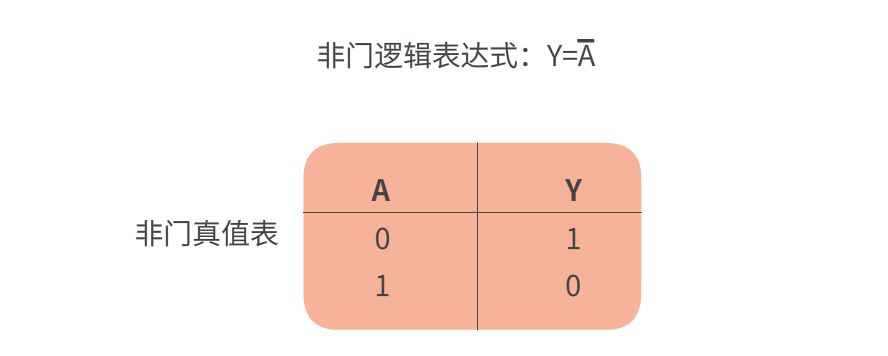

非与门电路能实现“非”逻辑关系，非门只有一个输入端，一个输出端，非门电路的逻辑符号如下图（a）所示。
非门电路可以由上图（b）的三极管电路来实现，当非门电路输入高电平（1）时，输出端会输出低电平（0）。

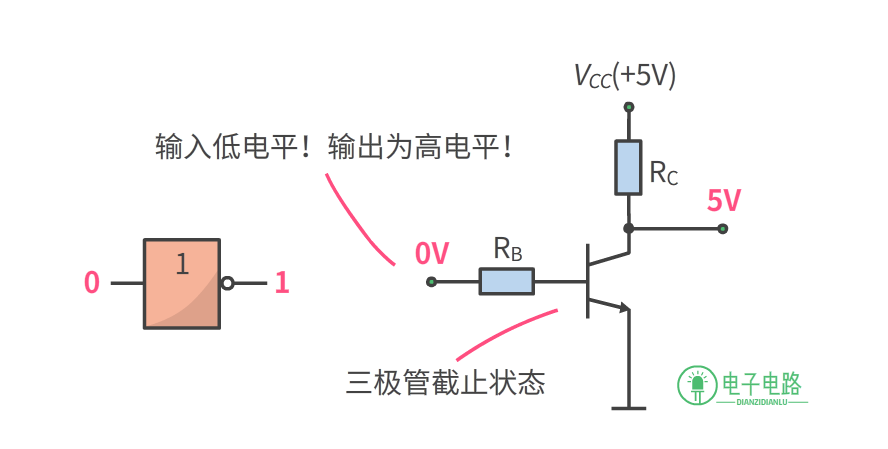

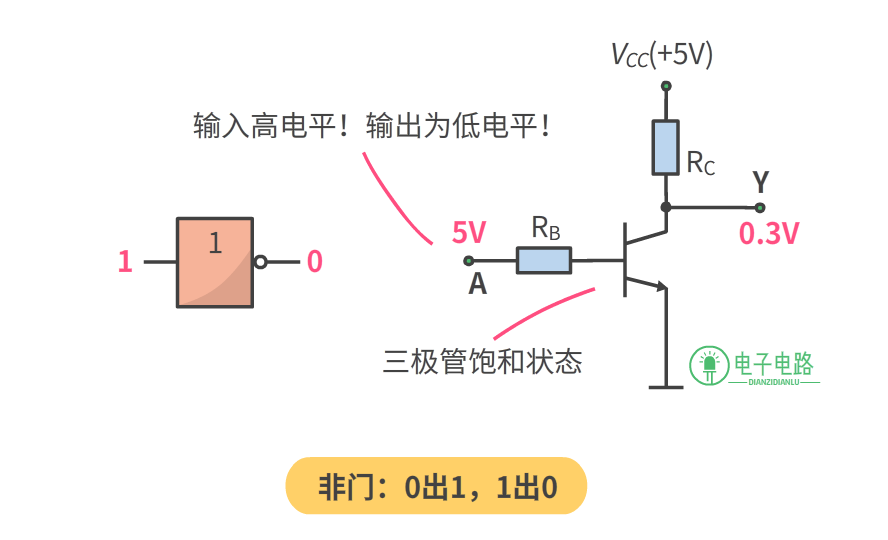

如上图所示，上图的三极管是NPN型三极管，当输入端输入0V时（低电平），三极管就会进入截止状态，输出端就会5V（高电平）。
而当输入端如果输入5V时（高电平），三极管会进入饱和状态，集电极和发射极压降很小，就像是开关闭合，所以输出端Y为低电平。

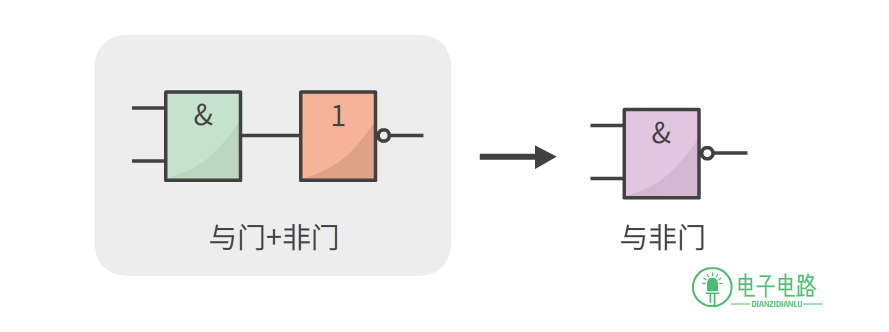

没想到吧，就三个与、或、非门组合起来还能玩出这么多花样！

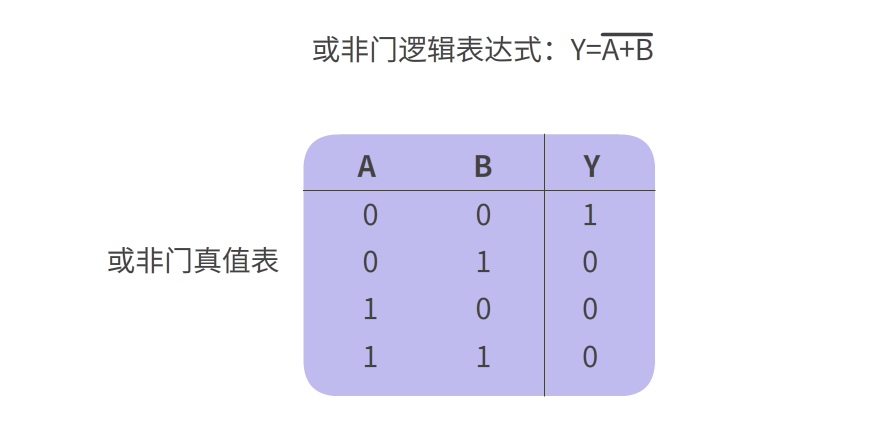

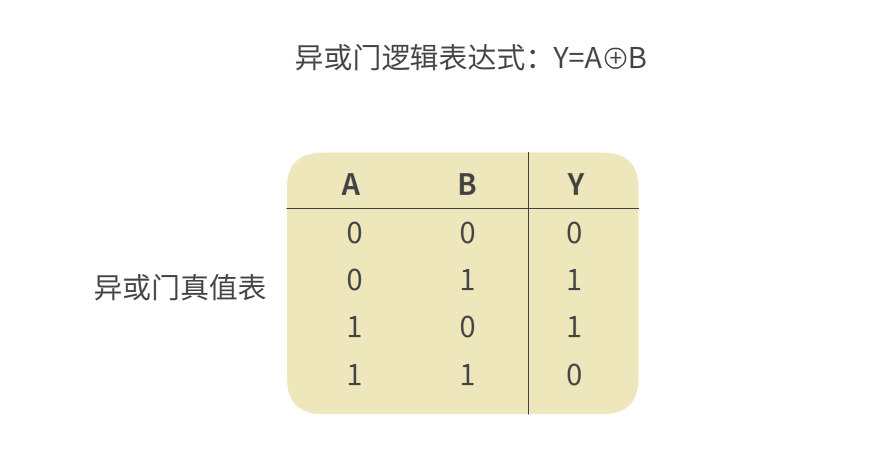

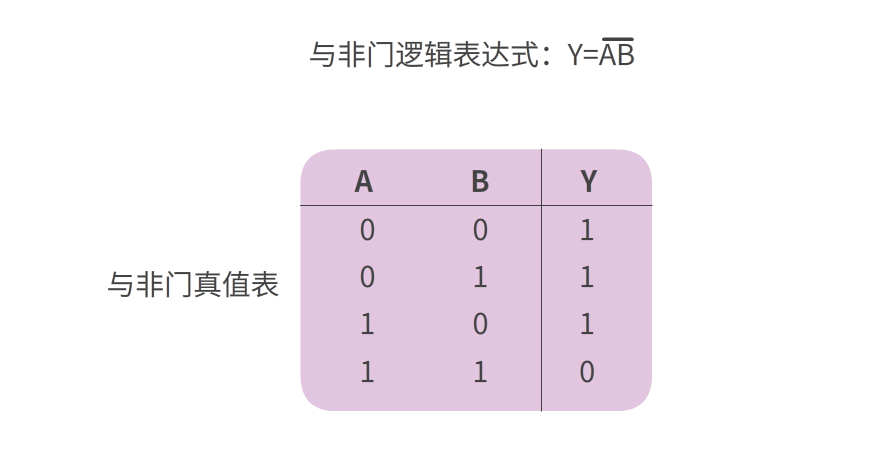

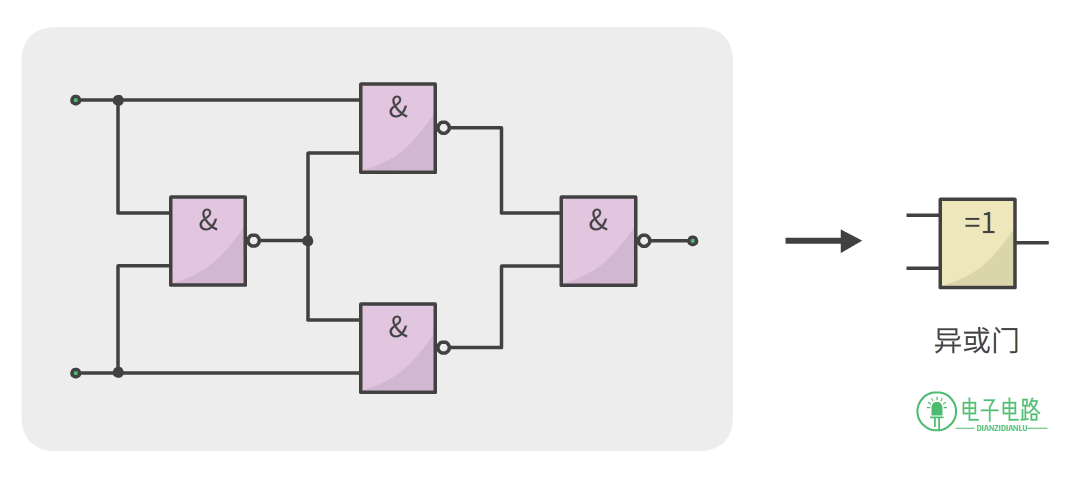

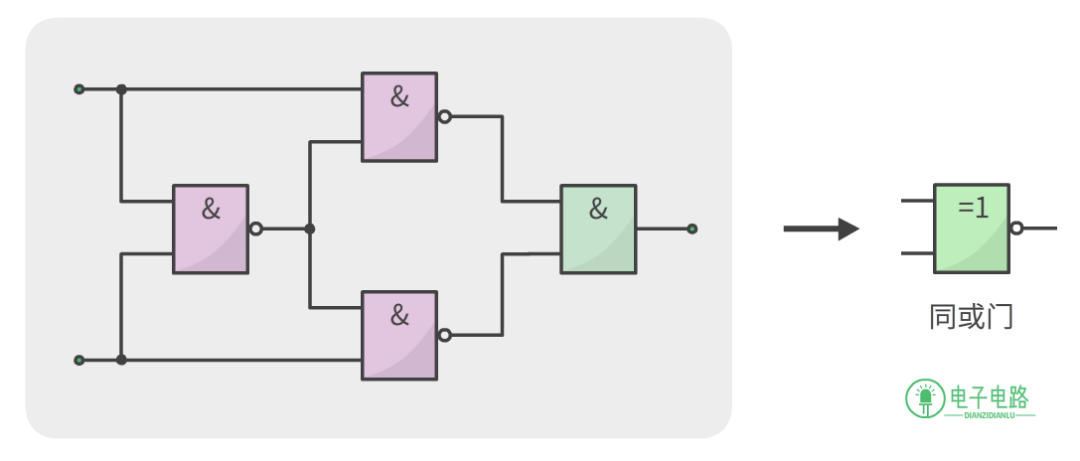

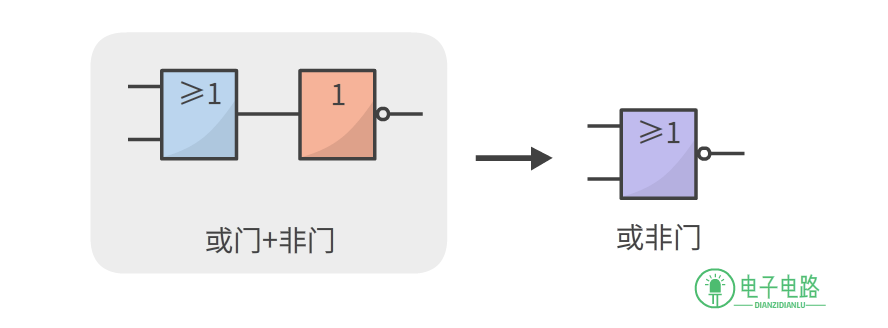

当然，除了上面这几个电路，经过组合还能出来其它的组合逻辑电路。
作者：电子电路
本文转载自 电子电路，电子工程专辑对文中观点保持中立，仅供学习、交流之目的。
