感谢朋友分享的材料，这个分享给更多朋友。

使用Laker的朋友可以学习下。曾经用到一个工艺没有Laker tf ，我也是花了好久写了一个可以用的。Mcell 非常赞。

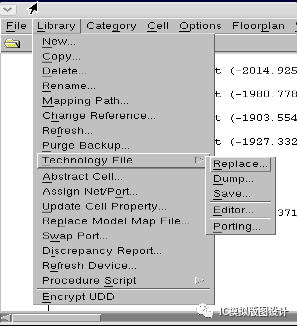

1.打开Library 的菜单，Technology File   -->Editor

2.出现Technology File Editor界面，然后点击File菜单 -->Load -->File

 选择需要编辑的工艺文件。

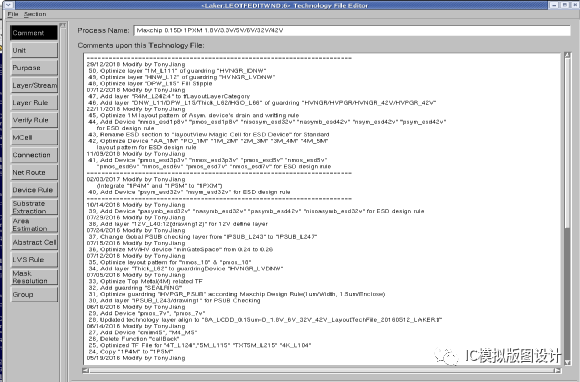

3.load工艺文件后，可以在Comment 的界面看到工艺文件的名称，可以更改相应名称，还有工艺文件的备注信息，里面包含了整个工艺文件的LAYER层次更改信息，Device更改信息，

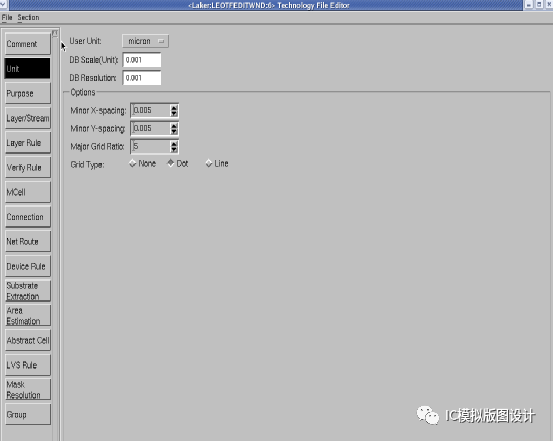

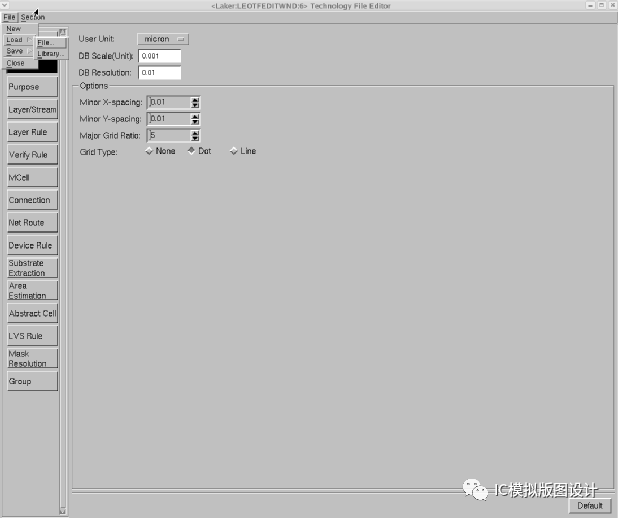

3.Unit界面包含工艺格点信息，根据Design rule 更新相应的格点信息

4.Purpose界面包含工艺包含laker软件系统的层次号，这个一般默认设置

5.Layer/Stream的界面包含两个字界面 Layer Definition 和Stream IO Table,其中Layer Definition 定义了层次名称和层次编号，

Stream IO Table这个子界面定义需要根据工艺厂提供的Steam Number和Data Type做相应的更改。

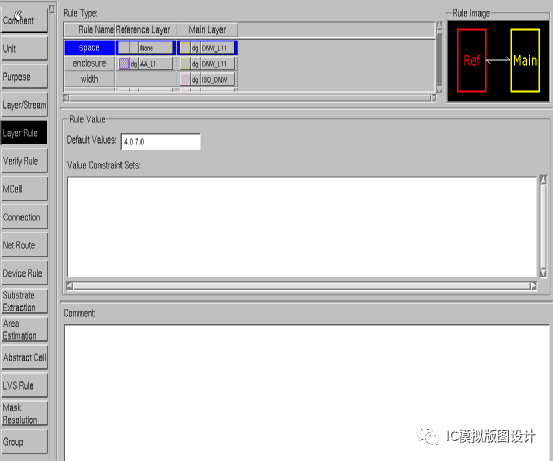

6.Layer rule 界面主要定义design rule上的 layer层次之间的规则，根据design rule 做更改

上图中包含相对应层次之间的space ,enclosure , width等 的关系，这些定义在你使用laker 画图时会提供提醒的作用。

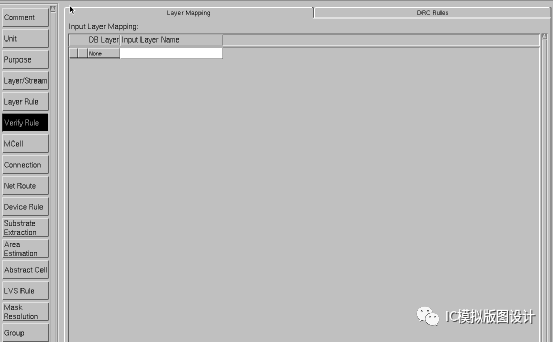

7.Verify rule界面,这个界面主要针对laker自带的DRC软件做编辑，我们一般使用calibre工具做验证，可忽略不做更改

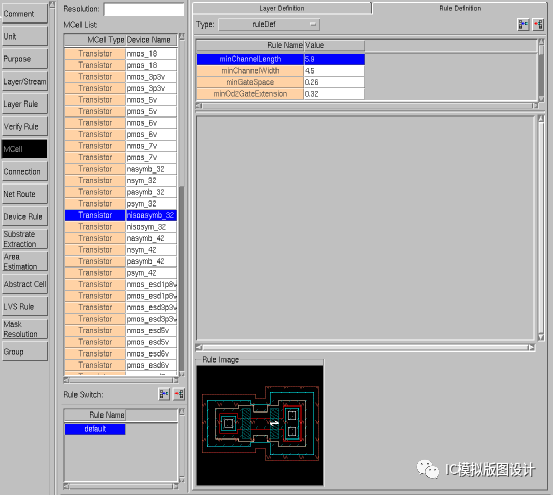

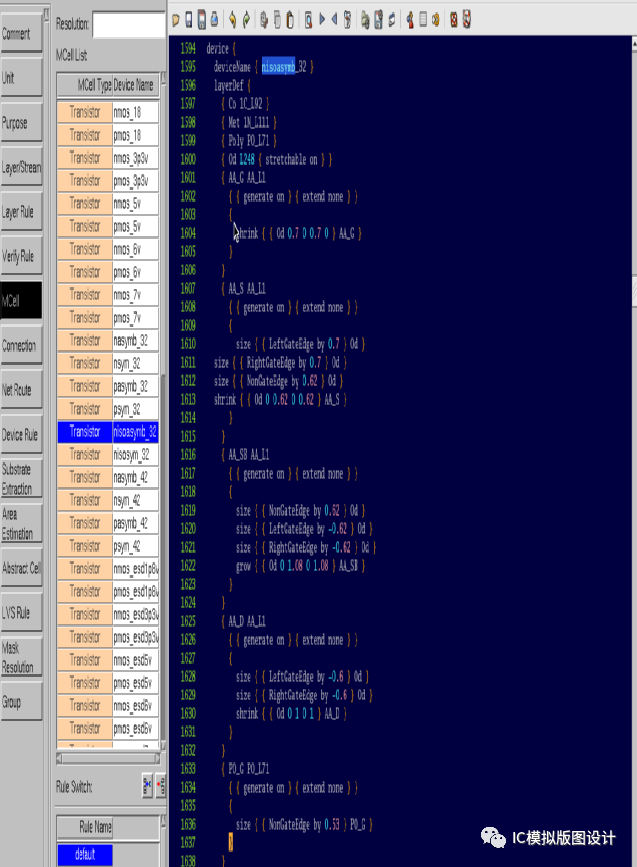

8.Mcell界面，此界面主要针对laker软件使用的单元器件做编辑，可以加快版图的进度

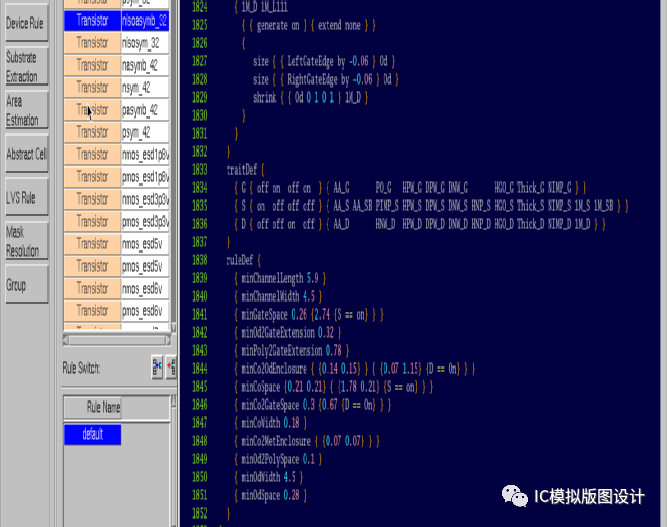

下面我以HVdevice nisoasymb_32为例说明一下 Mcell的创建语法：

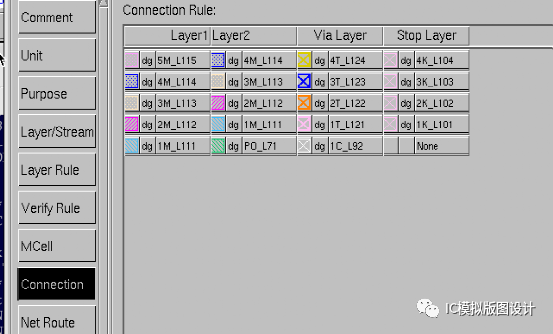

9.Connection 界面的主要是metal的连接信息，在laker软件内也可设置高亮信息。

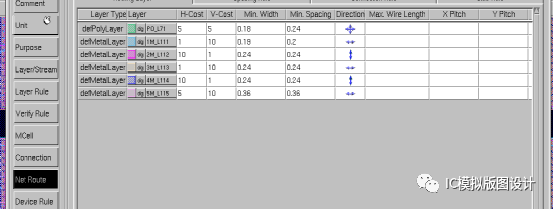

10.Net Route界面设置metal的最小宽度和最小spacing信息

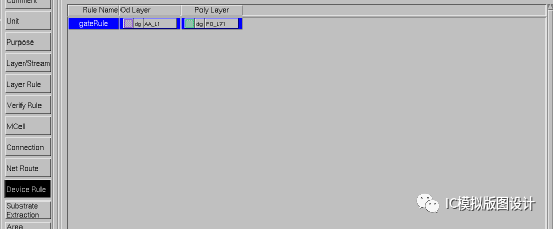

11 Device Rule 界面定义Device的基本信息，定义Device基本的AA和PO信息

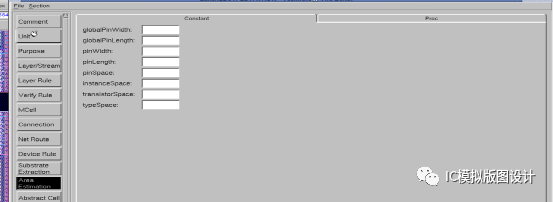

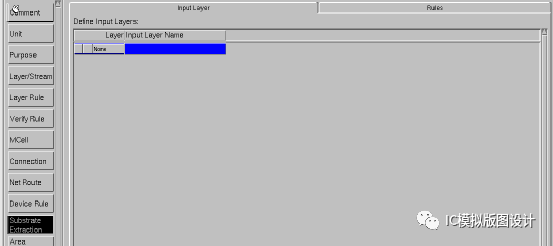

12 Substrate Extraction 和Area Estimation Abstract Cell LVS Rule Mask Resolution Group界面可以不做任何操作
