什么是RS触发器

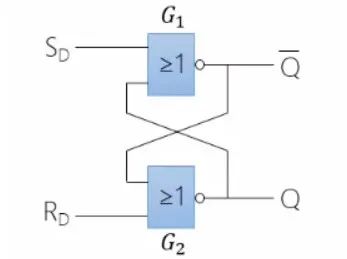

R、S 分别是英文复位 Reset 和置位 Set 的缩写，作为最简单的一种触发器，是构成各种复杂触发器的基础。RS 触发器的逻辑电路图如下图所示。

RS 触发器可以用与非门实现或者用或非门也行，这里以或非门为例子，或非门真值表如下。

Q 代表这个触发器的状态，Q = 1 时，即表示当前触发器状态为 1。

RS触发器的功能

1、置1功能

S 代表置位，当设置 S = 1，R = 0 时，这种状态被称为“置 1”，即我们希望这个触发器的状态为 1。

由于 S = 1，由或非门真值表可知，不管设置前的 Q 的状态是 0 还是 1，由或非真值表我们知道，G1 输出结果总是为 0，即非 Q = 0。

非 Q = 0，R = 0，又有 Q = 1。

2、置0功能

R 代表复位，当设置 R = 1，S = 0 时，这种状态被称为“置 0”，即我们希望触发器的状态为 0。

由于 R = 1，不管设置前的非 Q 状态是 0 还是 1，都有 G2 输出结果为 0，即 Q = 0。

Q = 0，S = 0，又有非 Q = 1。

3、存储功能

正常情况下，要么“S = 1，R = 0”，要么“S = 0，R = 1”。

在突然断电情况下，S = R = 0，此时保持 Q 的状态不改变。

举个例子：

• 断电前“S = 0，R = 1”，此时 Q = 0，非 Q = 1。

• 断电后，“S = 0，R = 0”，此时非 Q = 1，R = 0，G2 输出Q 仍然是 0；Q = 0，S = 0，G1 输出非 Q 仍然是 1。

• 这就做到了保持 Q 的状态不变，即实现了存储功能。

4、不定状态

S = 1，R = 1时，从或非门真值表可知知，Q = 非 Q = 0，这与 Q 与非 Q 互为反态相违背，是触发器的非正常工作状态。

这种情况下 S、R 突然变化为 0，触发器触发后的状态由 G1 门、G2 门的传输速度快慢决定。由于 G1 门和 G2 门传输时间难以确定，故此时触发器触发后的状态不定。

因为变 0 的过程有先有后，假设 S 先变为 0，即有 S = 0，Q = 0，得到输出非 Q = 1。如果是 R 先变成 0，有 R = 0，非 Q = 0，即输出 Q = 1。

Q 的状态不稳定，Q 的状态取决于谁先变为 0。所以这是不允许出现的情况，因为你并不知道你的 Q 是什么状态。

小 结

或非门RS触发器有以下功能：

• S=0，R=0，存储功能

• S=1，R=0，置1

• S=0，R=1，置0

• S=1，R=1，不定状态
