描述：

VCA810 是一款直流耦合、宽带、连续可变、AQY282S压控增益放大器。该器件提供差分输入至单端输出转换，具有高阻抗增益控制输入，用于在 –40dB 至 40dB 线性范围内改变增益，单位为 dB/V。

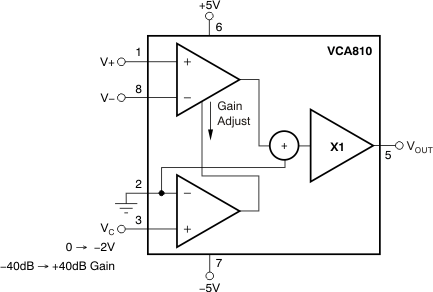

该器件增益控制电压采用 ±5V 电源供电，可将增益从 0V 输入时的 –40dB 调整到 –2V 输入时的 40dB。增加接地以上的控制电压会使信号路径衰减到 80 dB 以上。信号带宽和压摆率在整个增益调整范围内保持不变。这种 40dB/V 的增益控制精度在 ±1.5dB 以内（高等级为 ±0.9dB），允许 AGC 应用中的增益控制电压用作接收信号强度指示器 (RSSI)，精度为 ±1.5dB 。

两个高阻抗输入端的出色共模抑制和共模输入范围使该器件能够提供带增益调节的差分接收器操作。输出信号以地为参考。零差分输入电压提供 0V 输出，且直流偏移误差很小。低输入噪声电压确保在最高增益设置下具有良好的输出 SNR。

在脉冲边沿信息至关重要的应用中，并且该器件用于均衡变化的通道损耗，组延迟随增益设置的最小变化保留了出色的脉冲边沿信息。

改进的输出级提供足够的输出电流来驱动最苛刻的负载。尽管主要用于驱动模数转换器 (ADC) 或二级放大器，但 ±60mA 输出电流可轻松驱动双端接 50Ω 线路或通过 ±1.7V 输出的无源后置滤波器级电压范围。

特性：

●高增益调整范围：±40 dB

●差分输入，单端输出

●低输入噪声电压：2.4 nV/ √Hz

●恒定带宽与增益：35 MHz

●高 dB/V 增益线性度：±0.3 dB

●增益控制带宽：25 MHz

●低输出直流误差：< ±40 mV

●高输出电流：±60 mA

●低电源电流：24.8 mA（–40°C 至 85°C 温度范围的最大值）

●应用：

○光接收机时间增益控制

○声纳系统

○电压可调有源滤波器

○对数放大器

○脉冲幅度补偿

○带 RSSI 的 AGC 接收器

○改进的 VCA610 替代品

参数：

PGA/VGA：VGA

通道数 (#)：1

带宽@Acl (MHz)：35

VS（最大）（V）：10

VS (分钟) (V)：10

Acl，最小规格增益 (V/V)：0.01

增益（最大）（dB）：40

压摆率 (Typ) (V/us)：350

工作温度范围（℃）：-40 至 85

特征：模拟增益设置，差分到单端转换
