•滤波器
用来分离不同频率微波信号的一种器件，主要作用是抑制不需要的信号，使其不能通过滤波器, 只让需要的信号通过。
按功能分类有
低通滤波器
高通滤波器
带通滤波器
带阻滤波器
按形式分类有

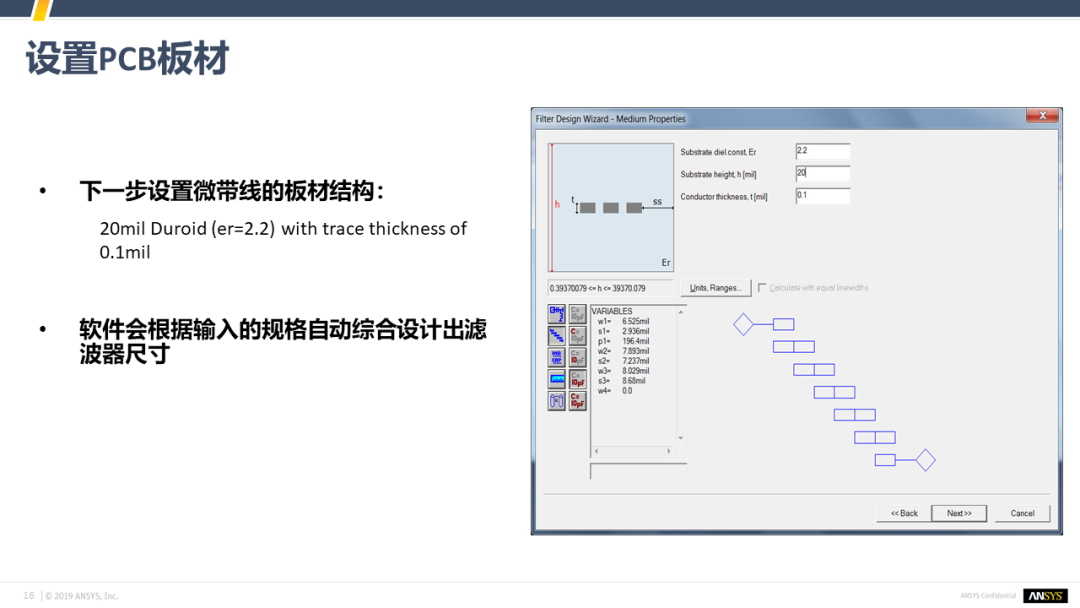

微带滤波器
波导滤波器
腔体滤波器等
射频滤波器主要关注的电磁性能包括：
工作频率：包括中心频率、截止频率、带通频率范围和带阻频率范围等，表示哪些频率信号可以通过，哪些不能通过。

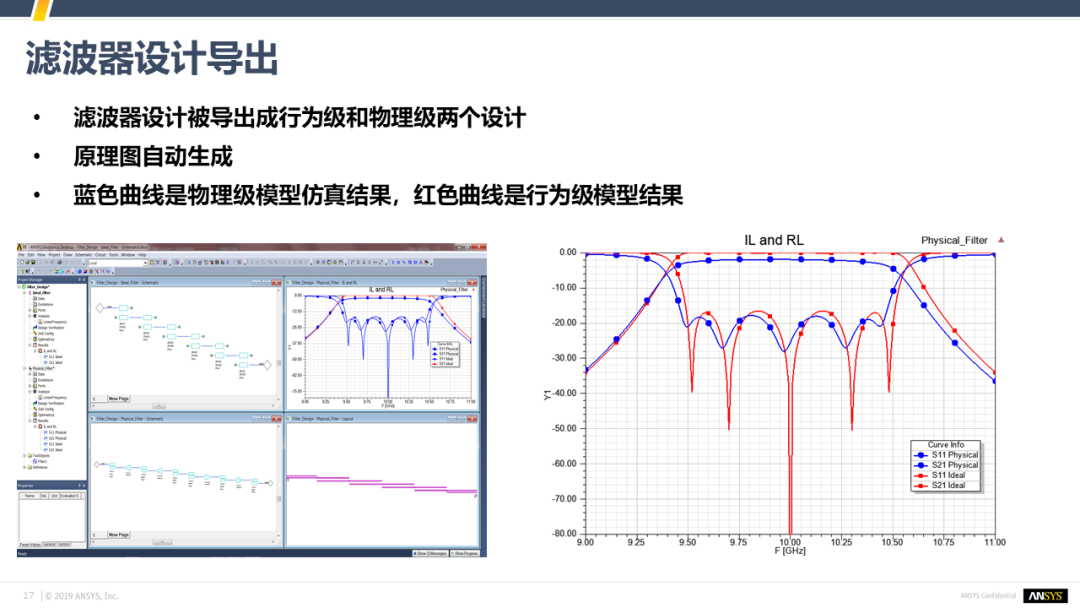

带内插损：表征通过滤波器的频率带宽范围内信号的损耗，损耗越小表示其通过性能越好。
带外抑制：表征对通过带宽范围以外信号的抑制程度。
带内波纹：表征在通带内射频信号的幅度波动。
矩形系数：描述了滤波器在截止频率附近响应曲线变化的陡峭程度, 是表征滤波器选择性好坏的指标。
滤波器设计挑战
高精度
要求仿真结果与实测结果一致，减少设计迭代次数，压缩研发周期；

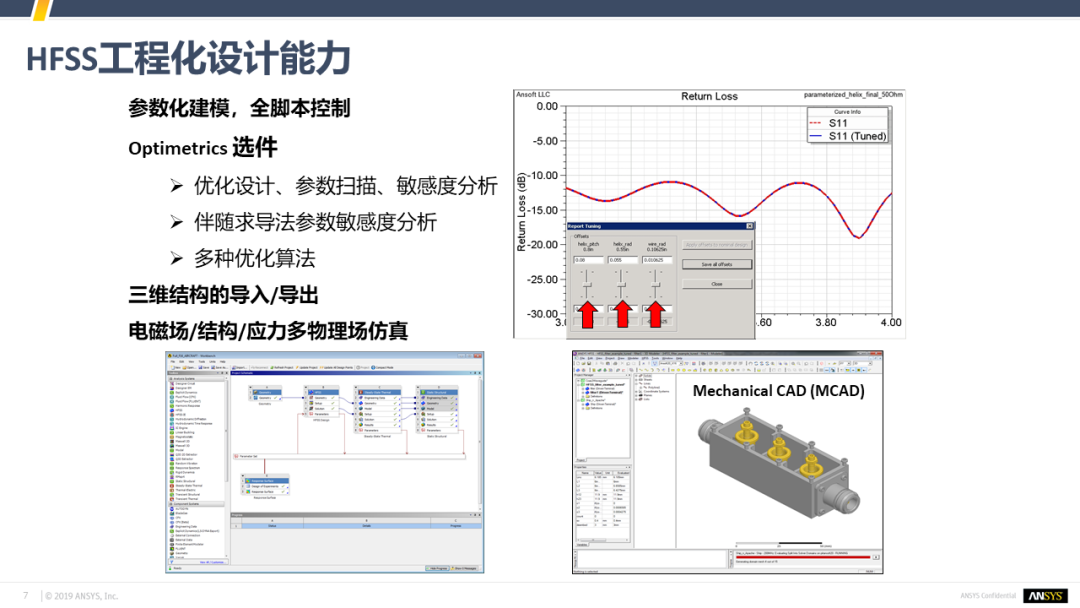

更快的设计探索

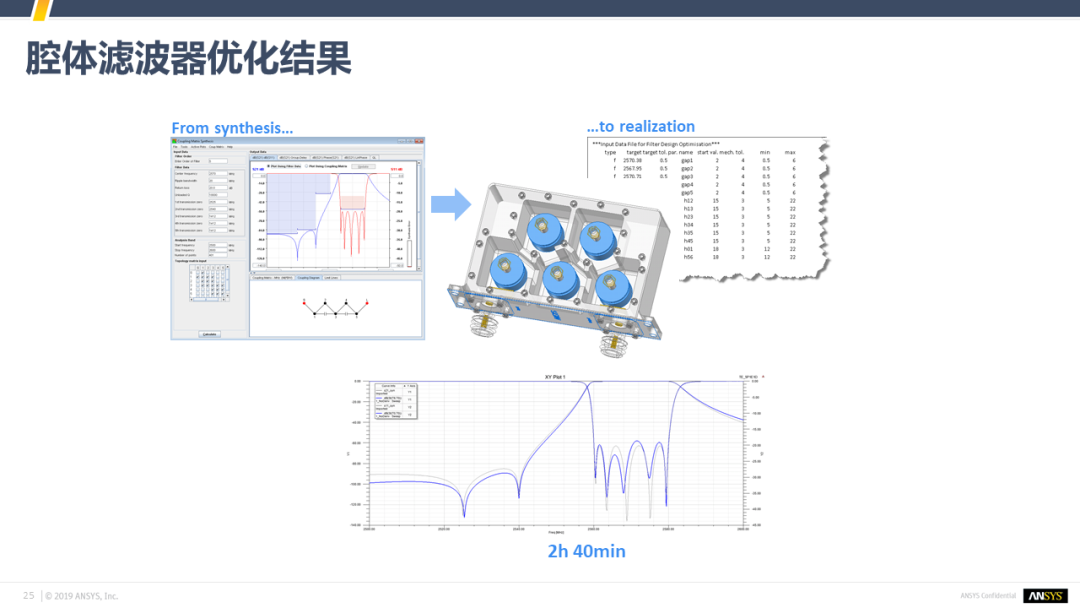

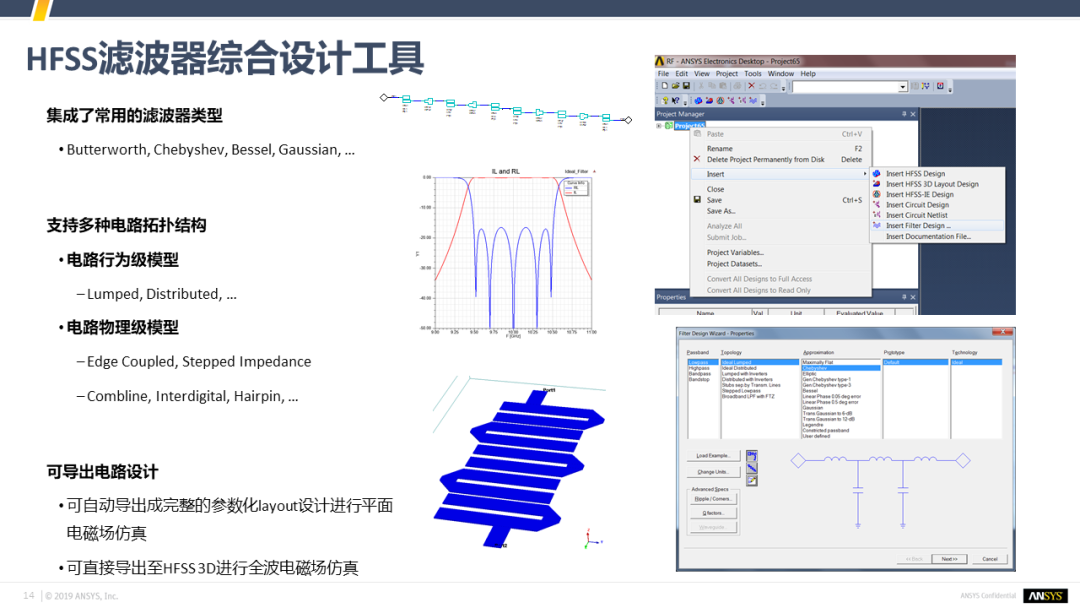

滤波器由于涉及到结构参数太多，难以依靠人为实现最优化设计，需要软件帮助用户更快完成优化探索；

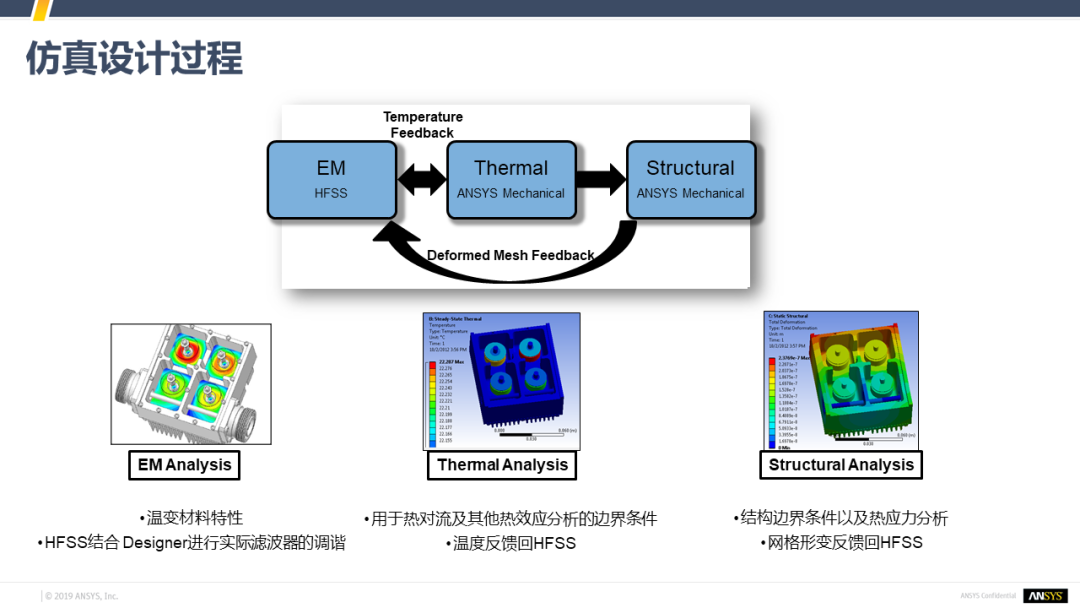

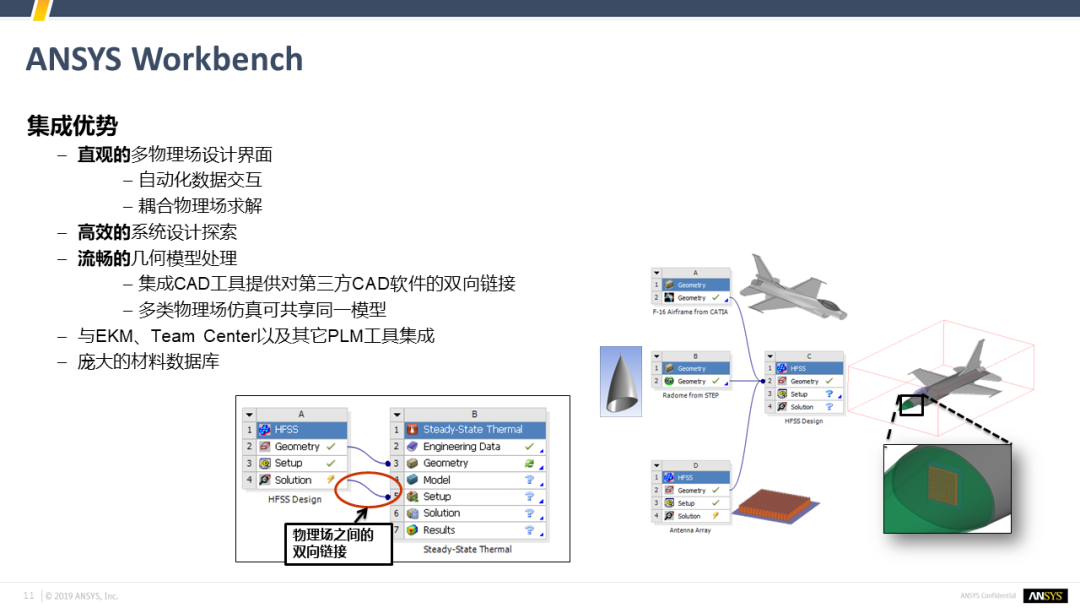

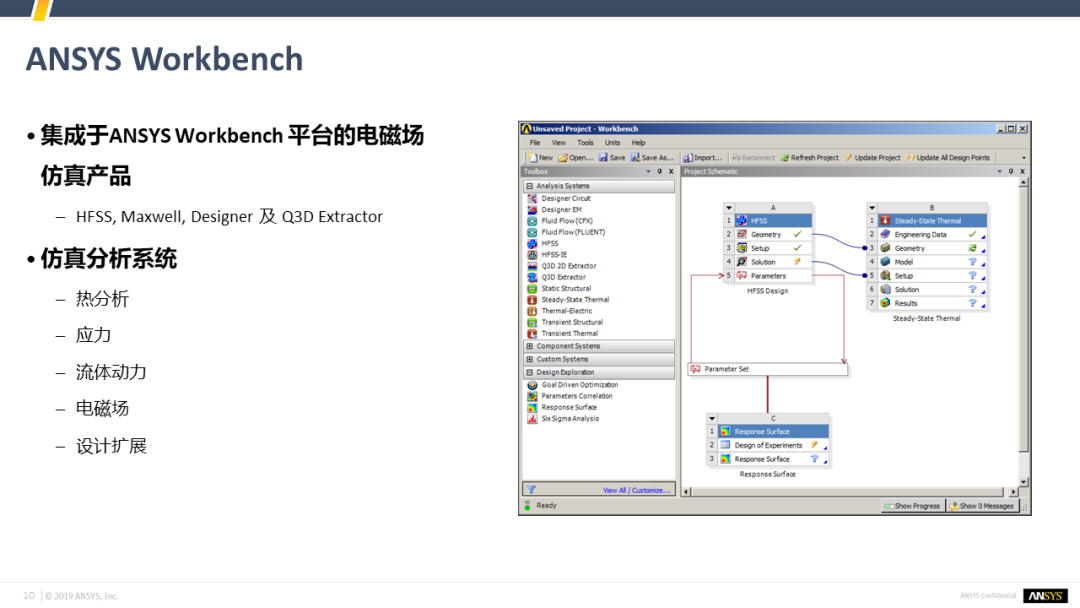

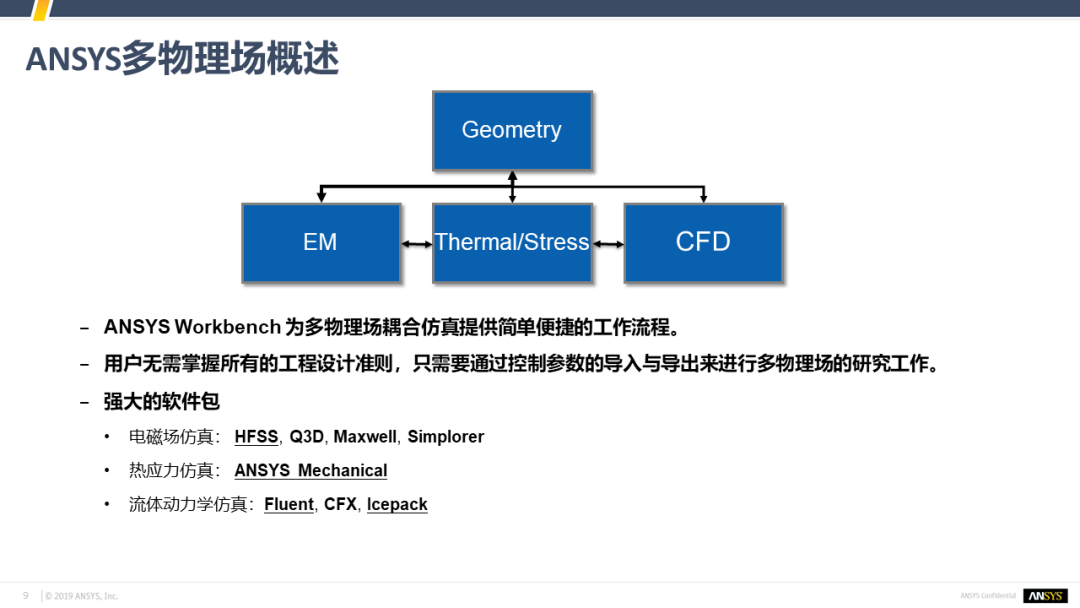

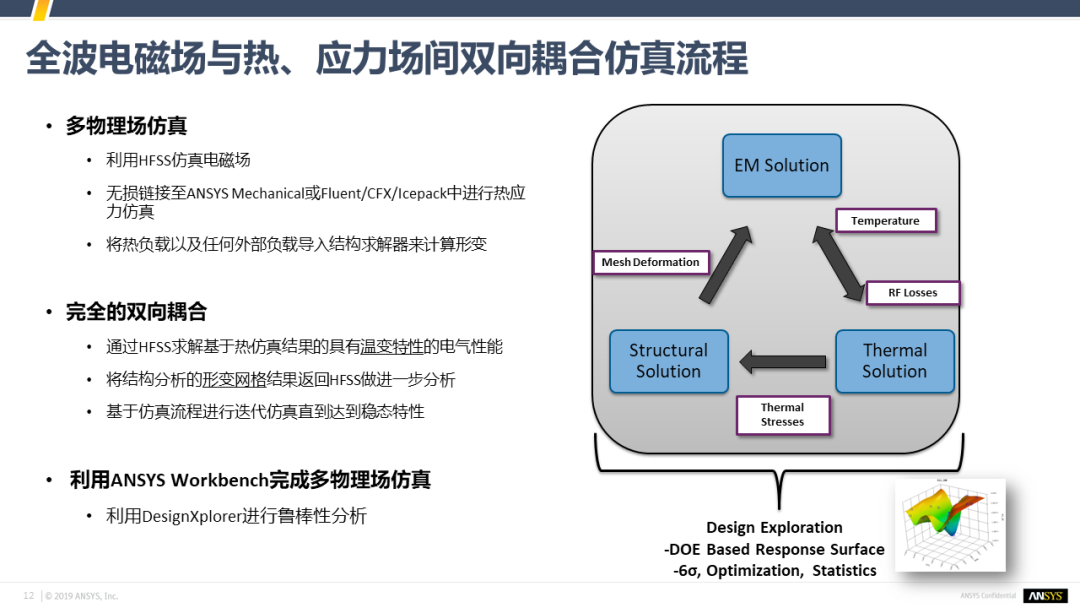

多物理场仿真

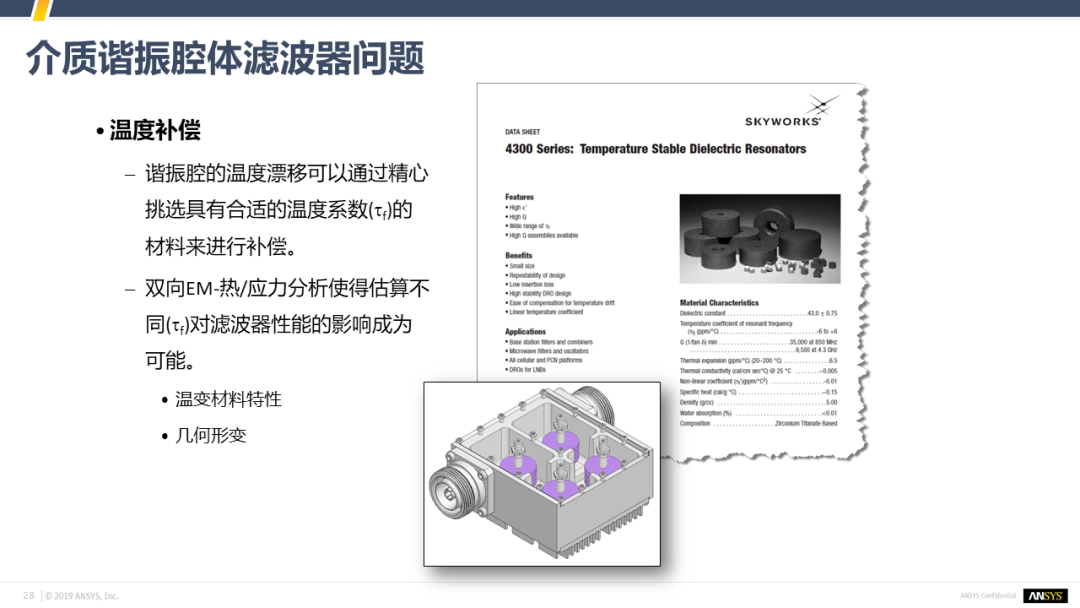

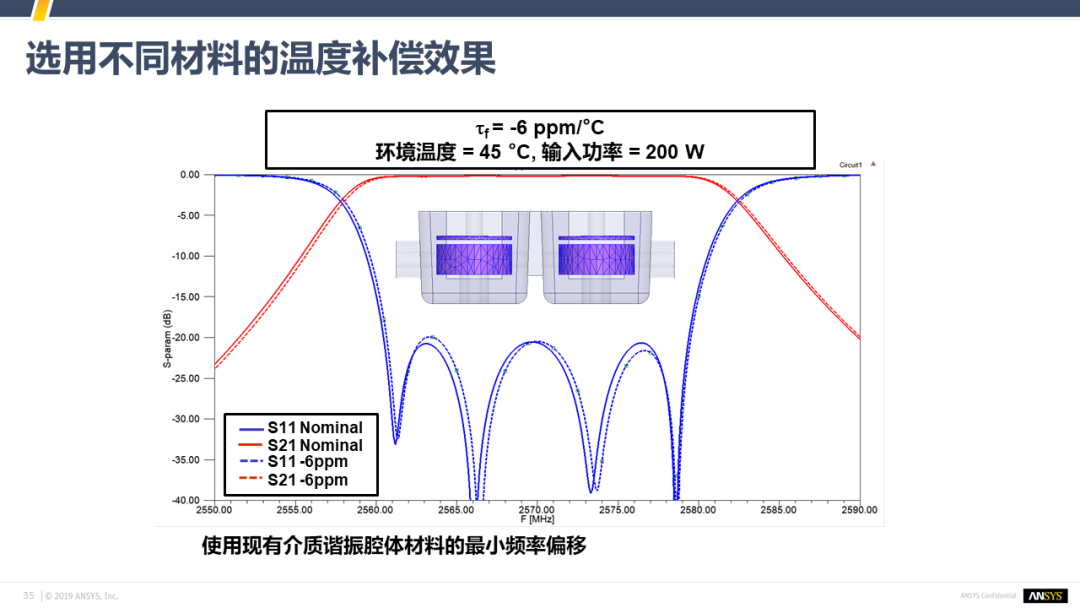

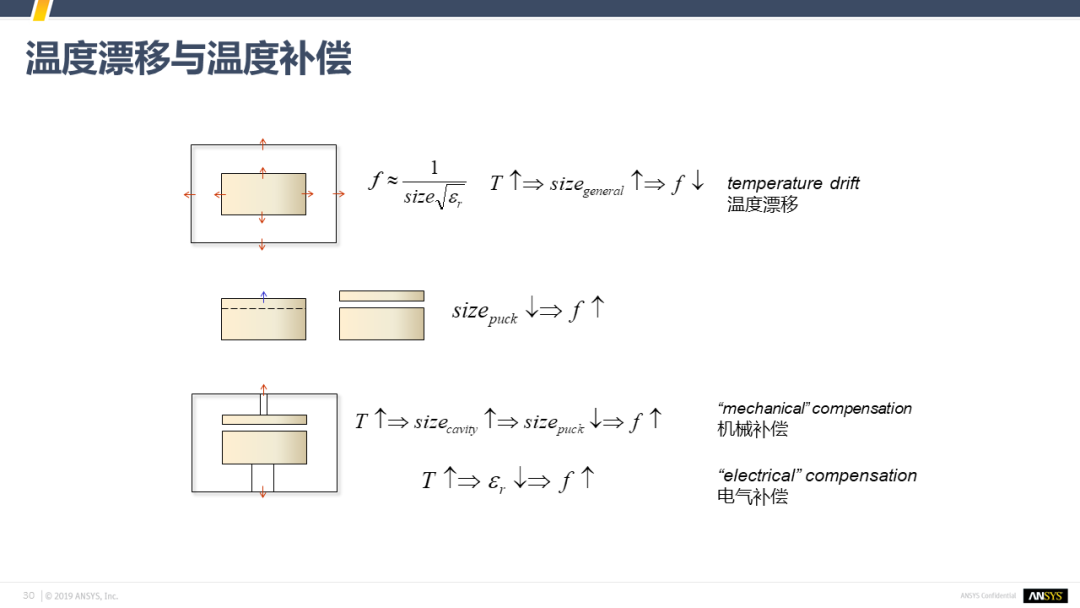

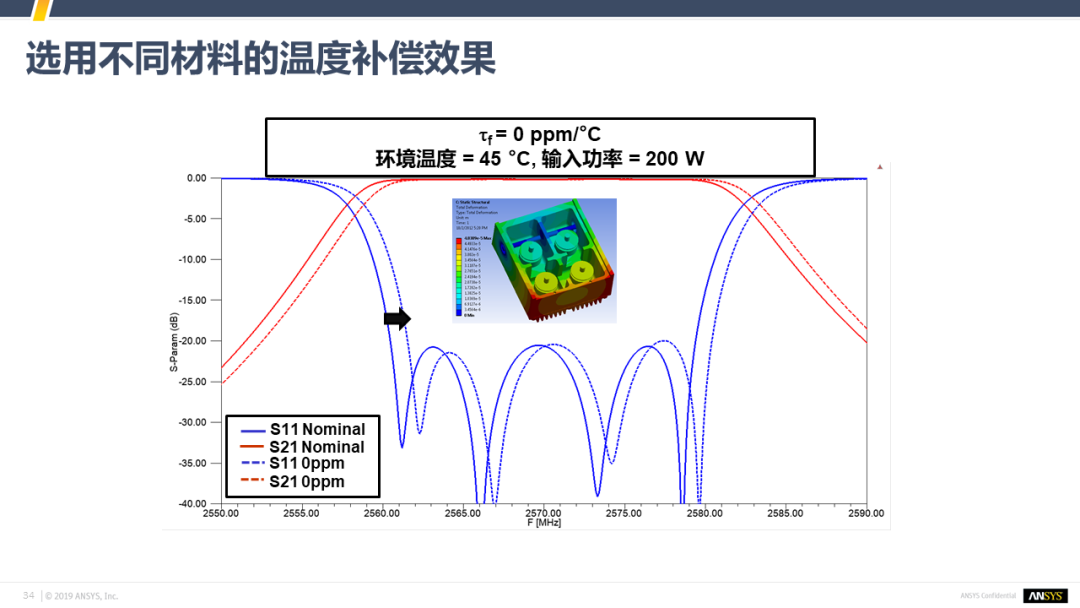

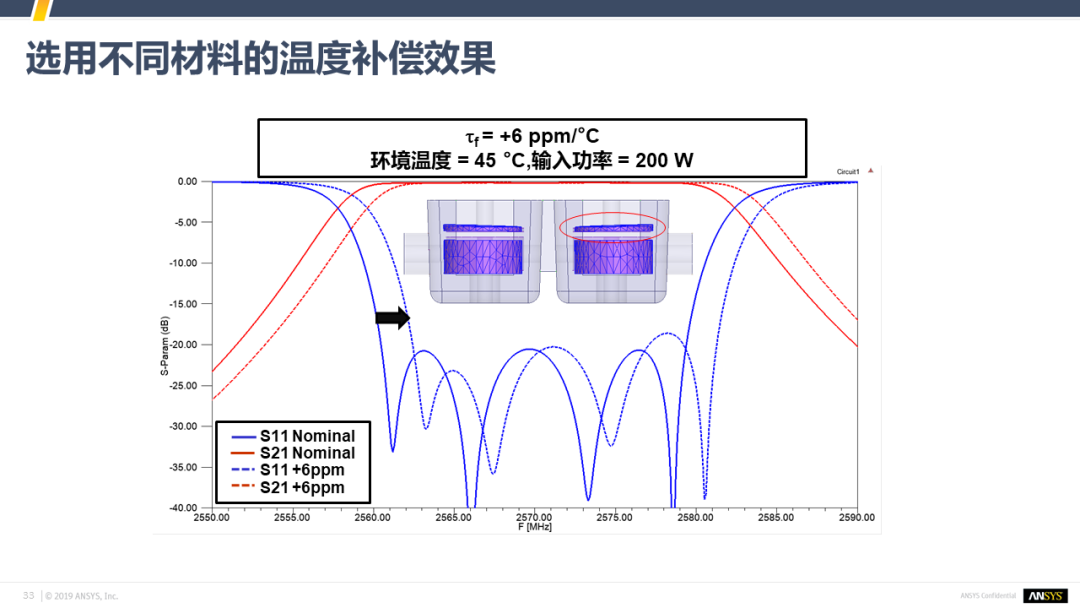

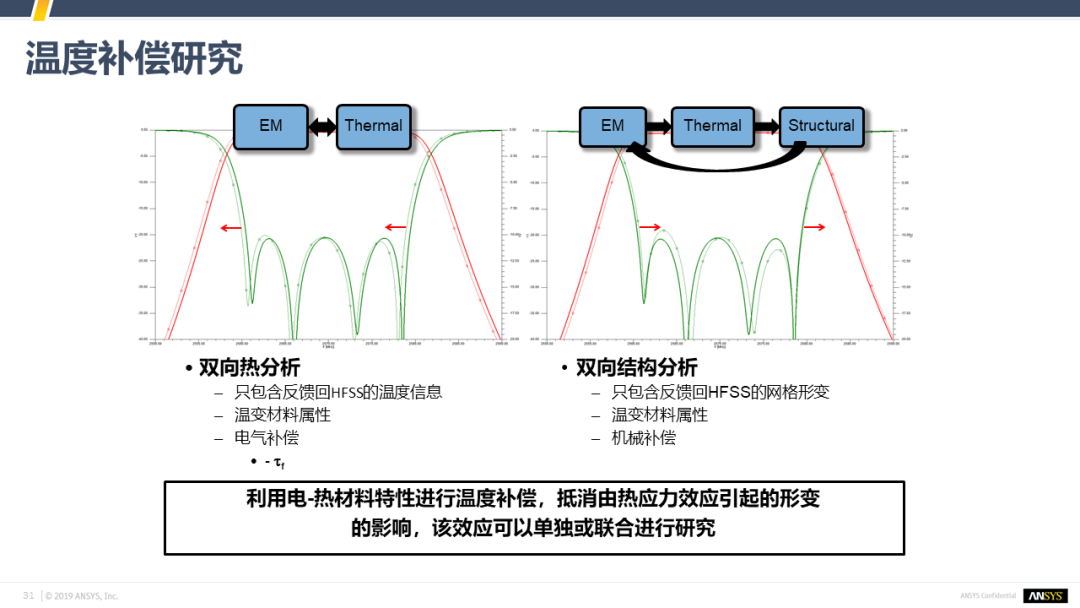

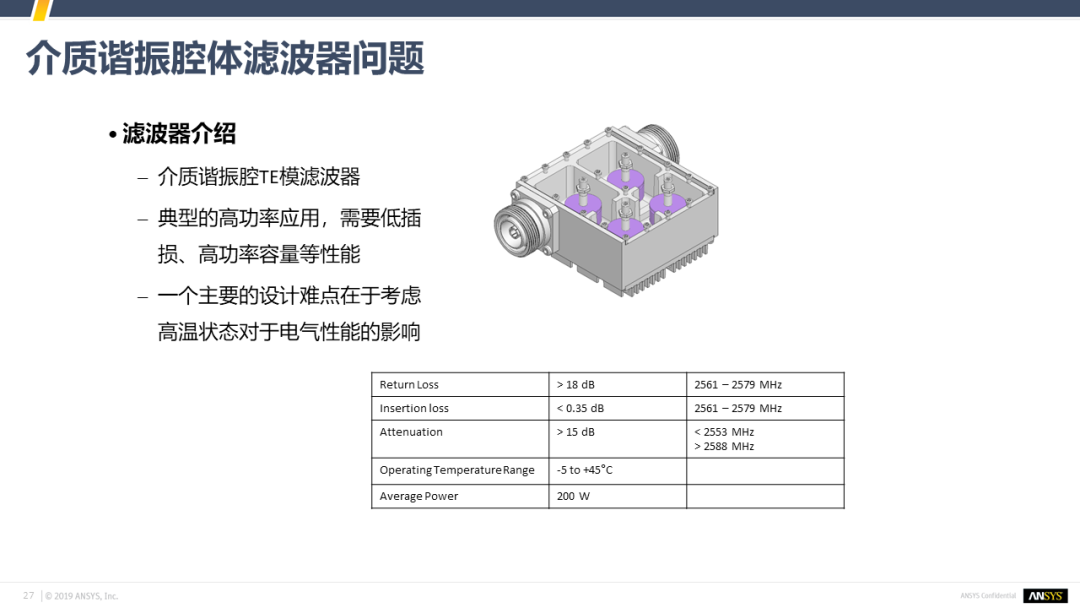

随着滤波器承载功率越来越大，在高功率条件下带来的高温环境频飘问题不可忽视，有强烈的多物理场仿真需求；
