车载用 S-57TZ S 系列霍尔IC 为无刷直流电机开发带来变革

来源:第一资讯发布时间:2020-06-23540浏览

询问 AI

Zero Crossing Latch 霍尔 IC 为新一代霍尔 IC

在极性改变点(零交叉点)改变了输出信号，并使用全球首创*　针对无刷直流电机控制的检测方法。

*根据我们2020年5月的研究

Zero Crossing Latch 霍尔 IC 给电机设计帶來的3个优點

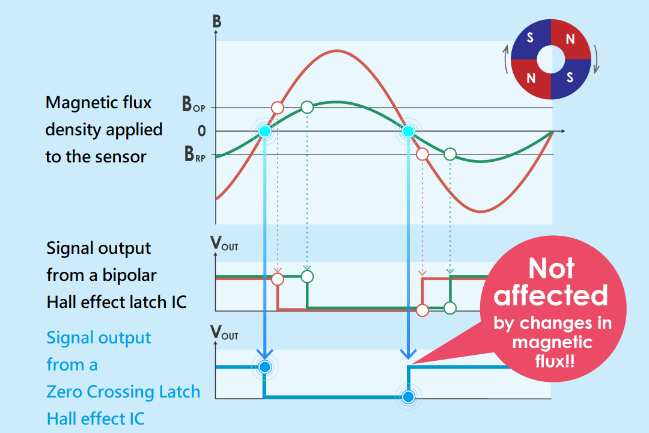

● 旋转角度不易受磁束变化影响于 BLDC 电机控制用的霍尔 IC，主要是用作应对来自旋转中磁石的磁束密度。无论磁束密度的变化如何，Zero Crossing Latch 霍尔 IC 也可在极性改变点(零交叉点)改变时恒定地输出信号。

这是因为它并不会被温度变化或磁石与霍尔 IC 之间的距离变化等而出现波动。 Zero Crossing Latch 霍尔 IC 简化了复杂的软件校准和公差计算。这些优点进一步简化了具有恒定高效率和低噪声特性的直流电机的设计。

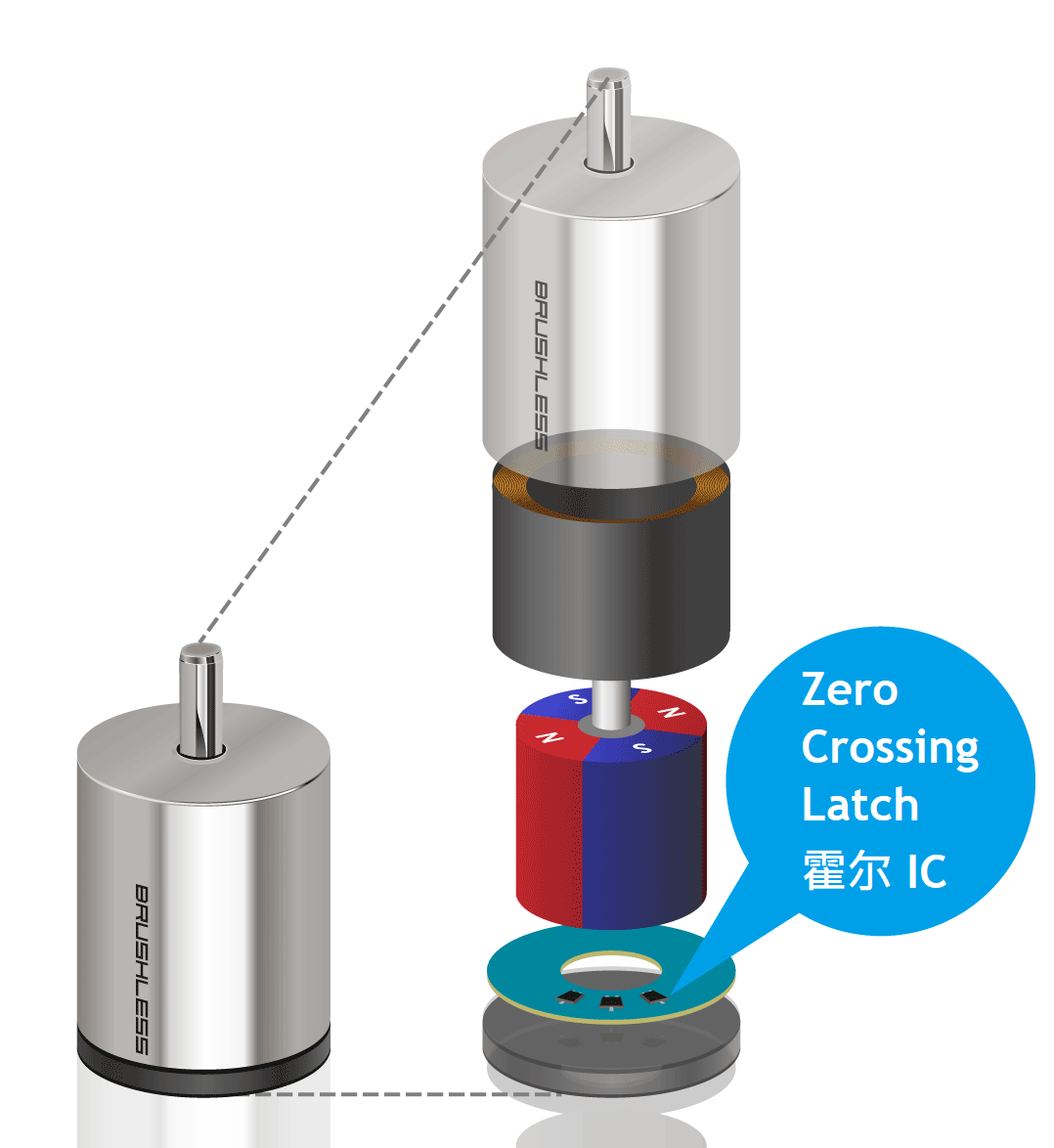

● [世界顶级]紧凑型和薄型电机外壳Zero Crossing Latch 技术可确保检测出小型磁石的磁束量。

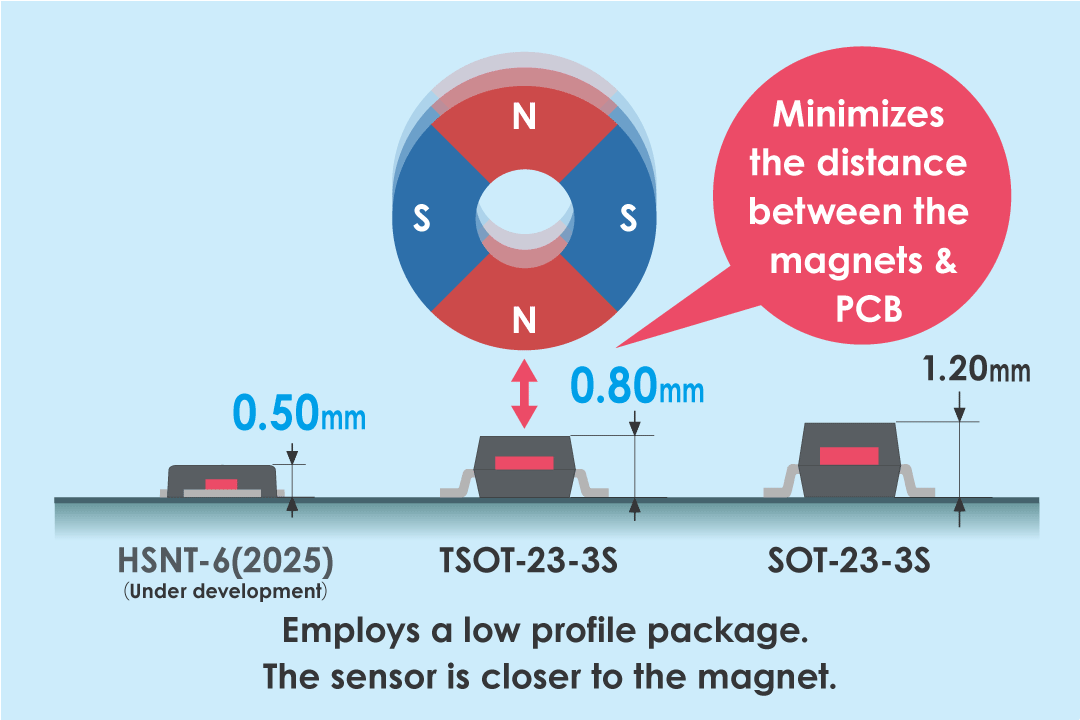

为了最大程度地应用该技术，S-57TZ S 系列 IC 采用贴片封装，可实现高灵活的放置。此外，世界上最薄的新封装 TSOT-23-3S(2.9 x 2.8 x t0.8mm)，具有与行业标准 SOT-23-3(2.9 x 2.8 x t1.3mm) 相同的占地面积，将磁石和 PCB 之间的距离缩小。
