伏达电荷泵芯片NU2105新品发布，支持8A充电，效率98％

据充电头网获悉，伏达半导体近日发布了旗下首款电荷泵芯片NU2105，成为了业界为数不多的掌握电荷泵快充技术的国内半导体公司。值得一提的是，NU2105芯片面积小，效率高。损耗*面积乘积的FOM指标仅为5.91，处于目前业界的领先水准。

电荷泵是一种无电感式DC-DC转换器，利用电容作为储能元件来进行电压电流的变换。半压电荷泵（2：1 charge pump）可以使输出电压减半、输出电流加倍。转换效率可以达到97%以上，远高于普通的充电IC。如此高效的转化很好地解决了高压快充时充电IC发热的问题。

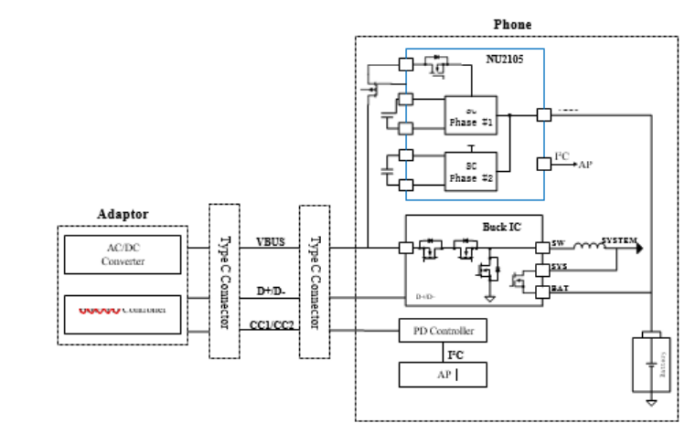

据了解，伏达NU2105是一款最高效率达98％的电池充电解决方案，该芯片集成的FET经过优化，可实现50％的占空比，从而使电缆电流仅为电池充电电流的一半，大幅减少了充电线缆上的损耗。同时通过高效率实现了对温升的良好控制；相对于低压直充方案，大大降低了线材和接口的成本。

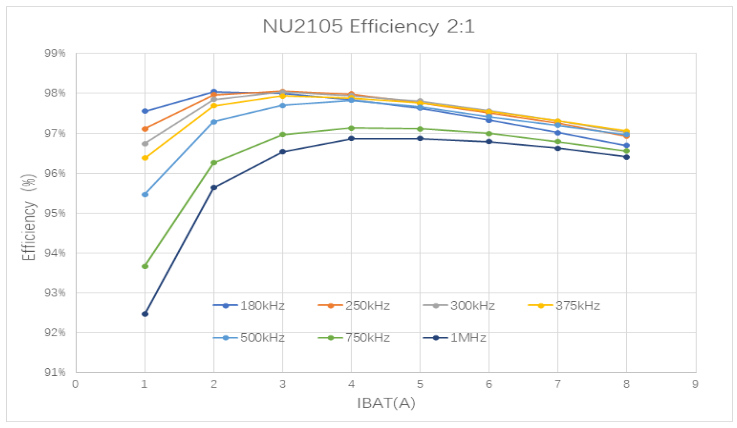

通过效率曲线可以看到，伏达NU2105在2：1工作模式下，其最高效率达98%。即使电流达到了6A，其转换效率依然保持在97%以上。

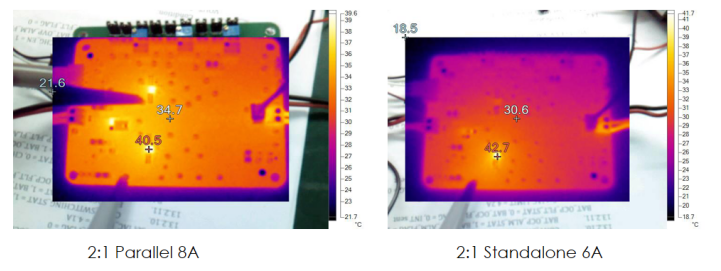

高效率带来的低升温，满足电荷泵在大电流工作的需求。从温度测试来看，伏达NU2105在2：1电荷泵模式下，两颗芯片并行8A电流充电，最高温度为40.5℃；一颗芯片运行6A电流充电，最高温度约为42.7℃。总体温度较低。

伏达NU2105集成了丰富的可编程保护功能，包括输入过压保护、可调警报的输入过电流保护、带有外部OVP FET的输入过压保护、可调警报的电池过压保护、输出过压保护、可调警报的输入过电流保护、可调警报的IBAT过电流保护、电池温度监控、连接器温度监控等，非常适合应用于手机、平板电脑等数码产品中。

关于伏达半导体
伏达半导体成立于2014年，是一家专注电源管理芯片开发和解决方案的高科技半导体企业。全球设有6个分支，其中3个研发中心分别在中国和美国。作为无线充电行业的领导者，伏达在6年里推出了20多款芯片，其中包括接收芯片、发射端控制芯片、发射端智能全桥芯片、电荷泵芯片等，并且与多家知名消费类电子品牌合作。

伏达通过对系统构架，电路以及器件工艺的全面创新，为各种无线充电应用场景提供系统解决方案，使无线充电成为消费者的新的生活方式。

上市信息
电荷泵芯片现已上市，有关产品详细信息，请联系伏达半导体当地销售代表。
