TWS蓝牙耳机大爆发：16大原厂推出22款无线充电盒芯片

苹果AirPods Pro再次搭载无线充电功能，而且还标配无线充电盒，小功率无线充电RX接收芯片方案市场即将迎来爆发。苹果AirPods为首的TWS耳机市场未来5年出货量将突破10亿只，这个新兴的无线充市场体量仅次于手机，位居第二。庞大的需求量刺激无线充接收市场，无线充行业很快将迎来新一轮的增长节点。

今年上半年，AirPods二代首次加入无线充电功能，充电头网发布TWS无线充系列专题文章《商机：这个无线充市场体量仅次于手机，位居第二！》、《TWS蓝牙耳机大爆发：13大原厂推出17款无线充电盒芯片》、《如何设计一款优秀的TWS蓝牙耳机无线充电盒？看完秒懂》、《TWS刺激无线充发射市场：27家原厂推出84款单芯片》，超过数万名从业人员阅读，被转发上百次，被多家投资机构关注，在行业内产生了深远影响。

时隔半年，我们再次盘点TWS无线充电盒接收芯片，旨在搭建平台：一方面是
通过我们的具体统计数据，让大家对目前的TWS无线充接收市场发展有一个更清晰的了解；另一方面也是为了帮助TWS耳机无线充RX方案被更多的目标客户看到，从而带来品牌和销量双重转化。

一、19家热门品牌推出了24款搭载无线充电的TWS耳机

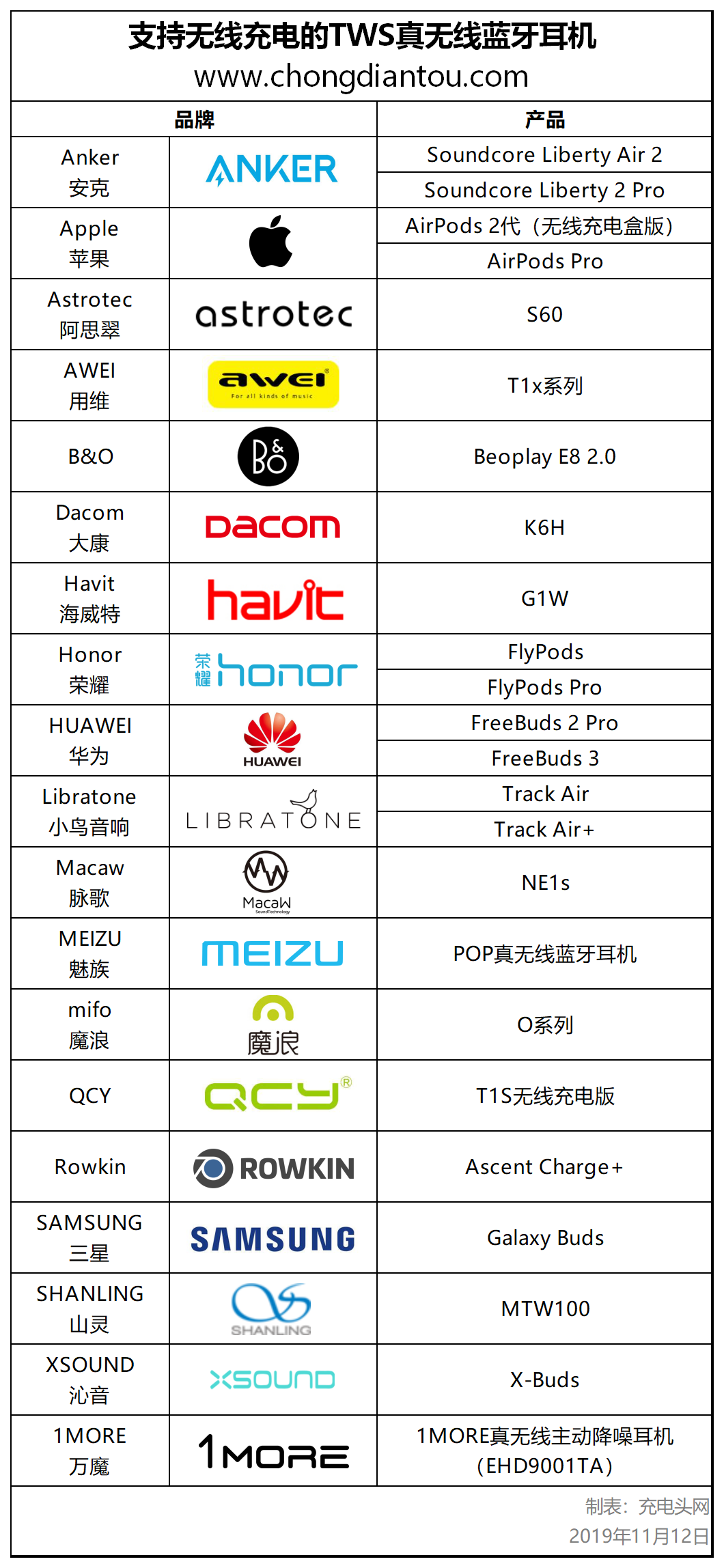

我们搜集市面支持无线充电的TWS耳机，最新数字是截止2019年11月，已有19家热门品牌推出了24款搭载无线充电的TWS耳机，包括：Anker、苹果、阿思翠、用维、BO、大康、海威特、荣耀、华为、小鸟音响、脉歌、魅族、魔浪、QCY、Rowkin、三星、山灵、沁音、1MORE万魔等。当然这还只是热门品牌，市面支持无线充的TWS耳机真实数量远超这一数字。

二、16家无线充电原厂快人一步，抢占无线充电TWS耳机市场先机！

据充电头网不完全统计，市面支持无线充电的TWS耳机，其所采用的无线充电接收芯片的品牌原厂主要包括：博通、联智、酷珀微电子、易冲、劲芯微、凌通、IDT、英集芯、美芯晟、伏达、华润矽科、矽力杰、意法半导体、德州仪器、紫光同芯、维普创新等。
以下文章顺序，按照品牌英文名由A到Z的规则排列。

1、Broadcom博通

典型芯片：BCM59356

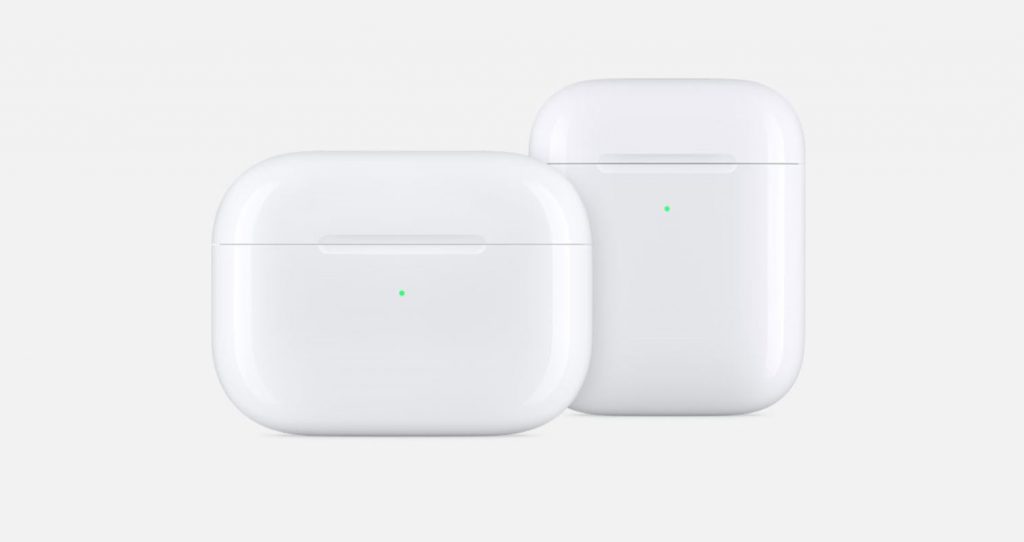

产品案例：AirPods 2代（无线充电盒版）、AirPods Pro

根据我爱音频网拆解，AirPods 2代（无线充电盒版）以及AirPods Pro两款产品的无线充电接收芯片均来自博通，型号均为BCM59356。

除了两款AirPods以外，据了解这颗无线充接收芯片也被用在苹果Apple Watch上。

2、Celfras 联智

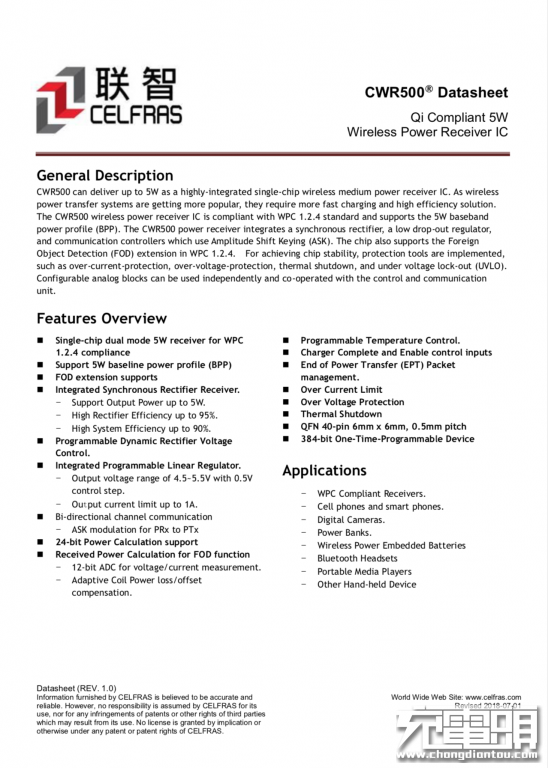

典型芯片：联智 CWR500

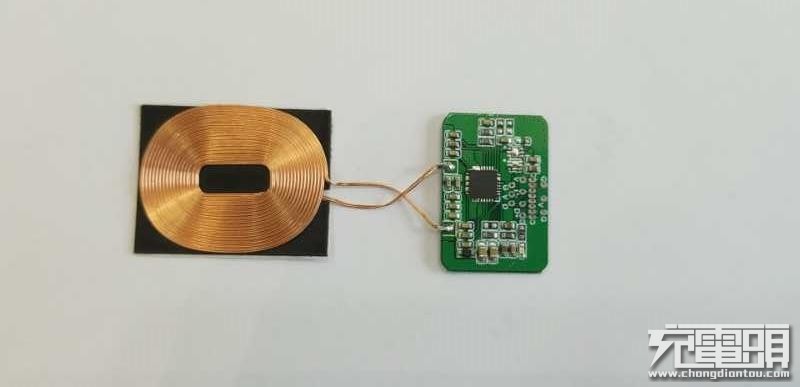

联智TWS无线充电接收模组

搭载联智CWR500的TWS蓝牙耳机专用无线充电接收模组，可实现有线无线切换，具备电池充电功能。作为无线充电接收IC，联智CWR500可提供高达5W无线充电功率。

据悉，多家品牌搭载联智CWR500无线充电接收芯片的TWS耳机产品即将面世，很快就会和大家见面。

3、COPO酷珀微电子

典型芯片：酷珀微电子 CP2021、CP2031
产品案例：海威特 / 魔浪 / 用维TWS蓝牙耳机

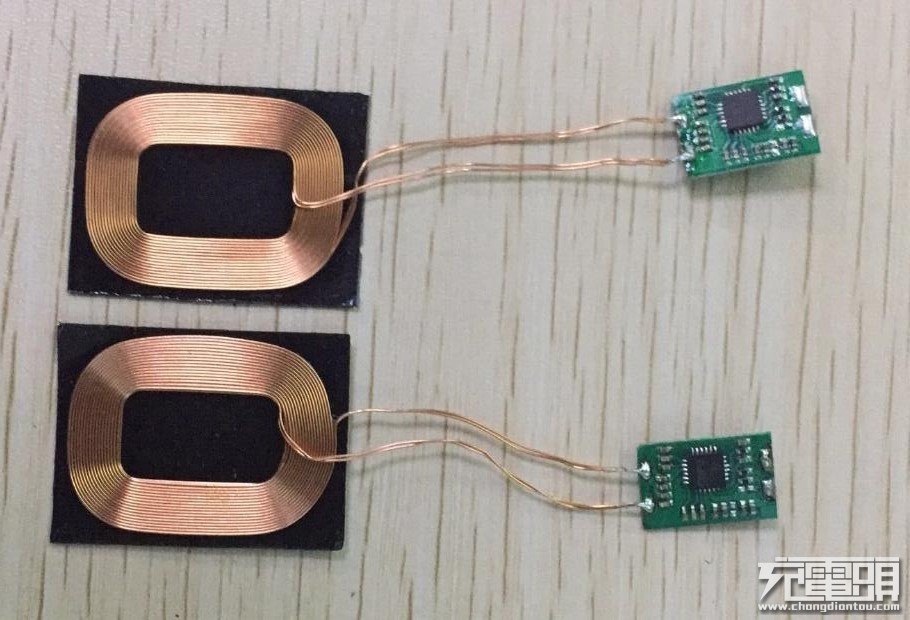

为了应对TWS耳机市场不断变化的应用需求，南京酷珀微电子重拳出击，适时推出两款高集成度的Qi无线充电接收端SoC芯片CP2021和CP2031，该系列芯片均采用4.0mmx4.0mm 24-Pin QFN封装，是迄今为止面积最小，引脚最少的国产无线充电接收端SoC芯片：

CP2021是一款2.5W高集成度无线充电接收芯片，CP2031则是一款5W无线功充电接收芯片。尤其适合TWS耳机充电仓等各类小功率智能设备。

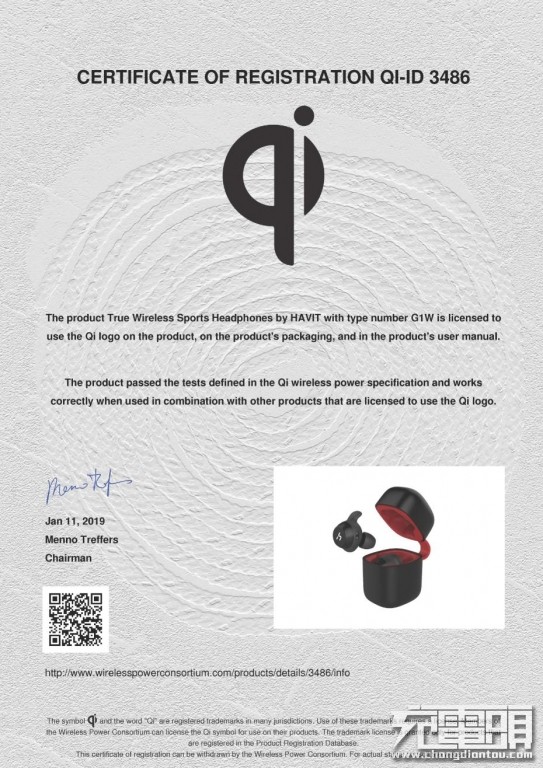

酷珀微电子无线充电接收方案已被应用在市面多款TWS耳机上：海威特 / 魔浪 / 用维TWS蓝牙耳机等。其中HAVIT海威特TWS蓝牙耳机内置酷珀微电子无线充接收芯片方案，已通过WPC Qi认证，安全稳定性有保证，能很好的兼容Qi发射端。

4、CP 易冲半导体

典型芯片：易冲 EC3016、EC3028A

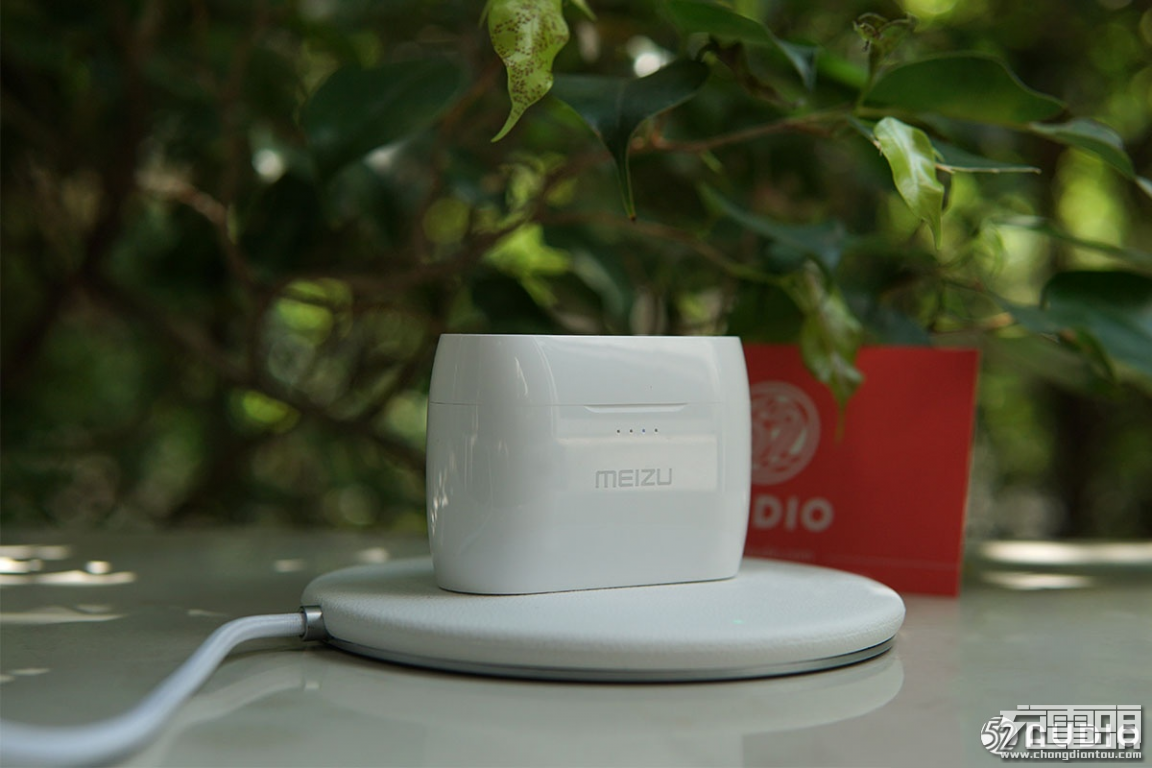

产品案例：魅族POP真无线蓝牙运动耳机

魅族POP是一款支持无线充电的完全版TWS真无线蓝牙耳机，它在音质、充电方式、蓝牙连接上就下足了功夫。

同时，魅族POP真无线蓝牙耳机也是第一款带有USB Type-C接口和无线充电功能的TWS真无线耳机，化繁为简，为用户带来了更舒适方便的体验。值得一提的是，它还是全球首款通过无线充电Qi认证的TWS真无线蓝牙耳机。

经充电头网拆解发现，魅族POP真无线蓝牙耳机无线充电盒采用的是CPS易冲无线无线充电接收芯片，型号EC3016。这是一颗高集成接收芯片，支持WPC V1.2标准，并可实现高达15W无线电能传输。

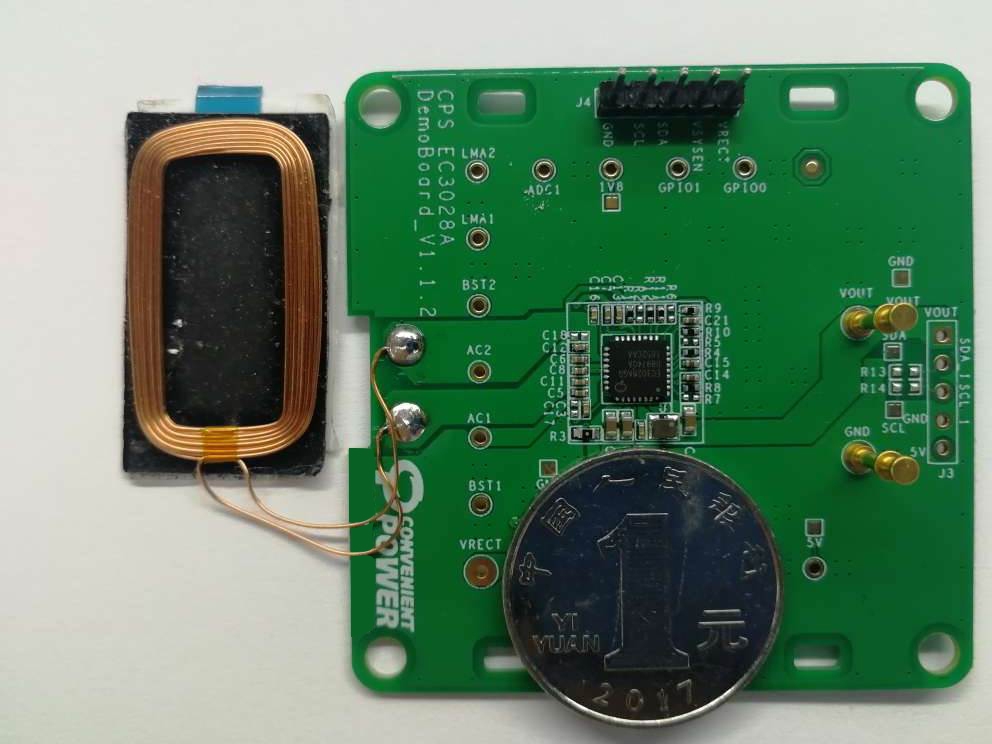

今年，易冲继续发力TWS耳机无线充市场，带来EC3028A无线充电接收方案，是一款5W多模无线充电接收器。易冲EC3028A无线充方案优势明显，IC配置灵活且性价比更优，产品设计简化且效率更高，易过Qi认证。

5、CVS 劲芯微

典型芯片：劲芯微 CV8013、CV8010
产品案例：Anker Soundcore Liberty 2 Pro，Dacom大康K6H真无线蓝牙耳机

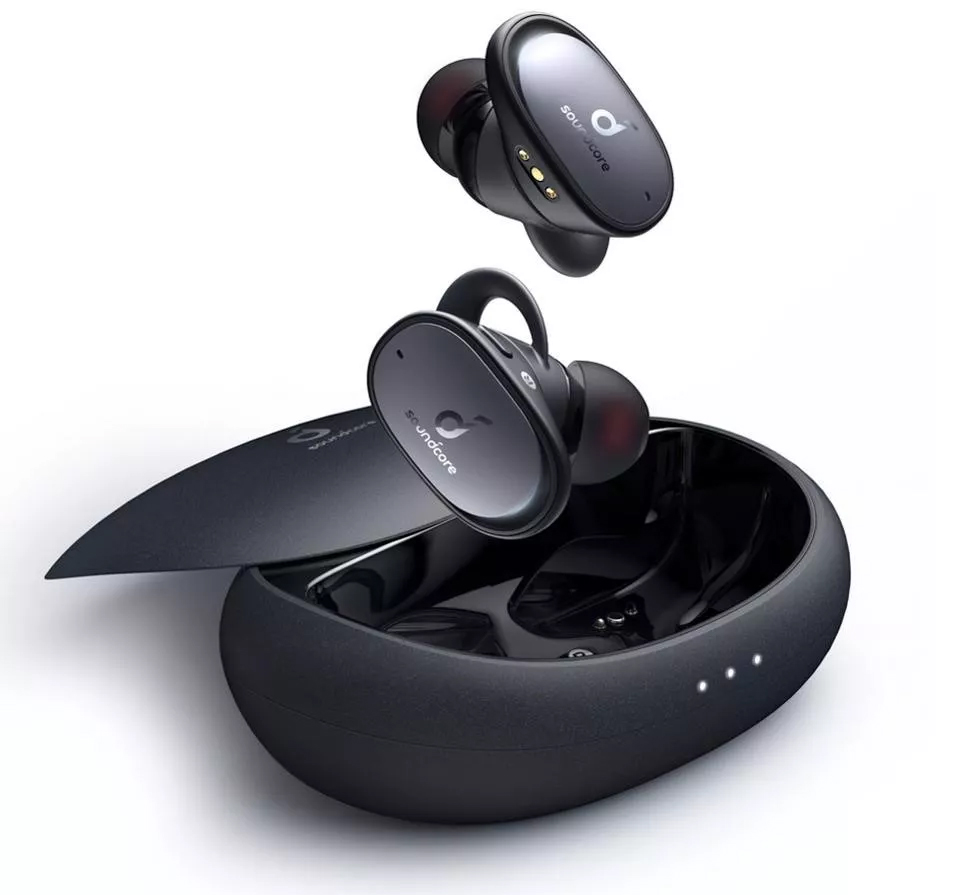

Anker旗下品牌Soundcore推出了Soundcore Liberty 2 Pro真无线蓝牙耳机，耳机装在一个光滑的椭圆形充电盒中，盒子约有一颗中等大小的鹅卵石那么大。

充电盒内的电池可使用任何标准Qi无线充电器进行无线充电。一次充电，耳机最多可以播放八个小时，充电盒的电量可为耳机充电四次。将耳机插回充电盒充电仅15分钟，就能播放长达两个小时，因此，您在开车去健身房的时候就能给耳机充满电。

Dacom大康K6H产品主要特色是舒适佩戴体验，高品质高性价比。耳机续航时间长，电池仓自带充电线，充电方便。充电盒采用了锂聚合物电池，耳机支持蓝牙 V4.2。

它不仅是一款 TWS 真无线蓝牙耳机，还支持无线充电，兼容Qi协议。它有着超长续航、超小迷你、智能充电、轻松入耳的特性。

关于无线充电部分，经我爱音频网拆解发现，Dacom大康 它采用的是Chipvision劲芯微 CV8013N 5W高效率无线电源接收解决方案。

CV8013是一款业界领先的可同时支持WPC1.1标准的无线充电接收器SoC芯片。CV8013内置了效率高达95%的全同步整流电路，以及效率高达96%的后级稳压转换电路，可单片实现非接触式无线充电接收端方案。芯片最高输入电压可达20V，最大输出电流可达1A以上，输出电压可在4.5V至9V之间可编程调整，满足了不同应用的需要。

CV8010 是一款业界领先的集成无线充电接收端及锂电池充电管理功能的 SoC 芯片，兼容 WPC Qi v1.2通讯控制标准。CV8010 内置了效率高达 93%的全同步整流电路，以及后级恒压恒流充电管理电路，可实现非接触式无线充电接收及电池充电管理单芯片解决方案。内部动态整流电压控制降低后级充电电路的压降，显著改善了系统效率。CV8010 可实现锂电池(Li-ion/Li-polymer)充电的恒流/恒压模式控制；及直接 5V 恒压输出模式。

6、Generalplus 凌通

典型芯片：凌通 GPMQ8102A

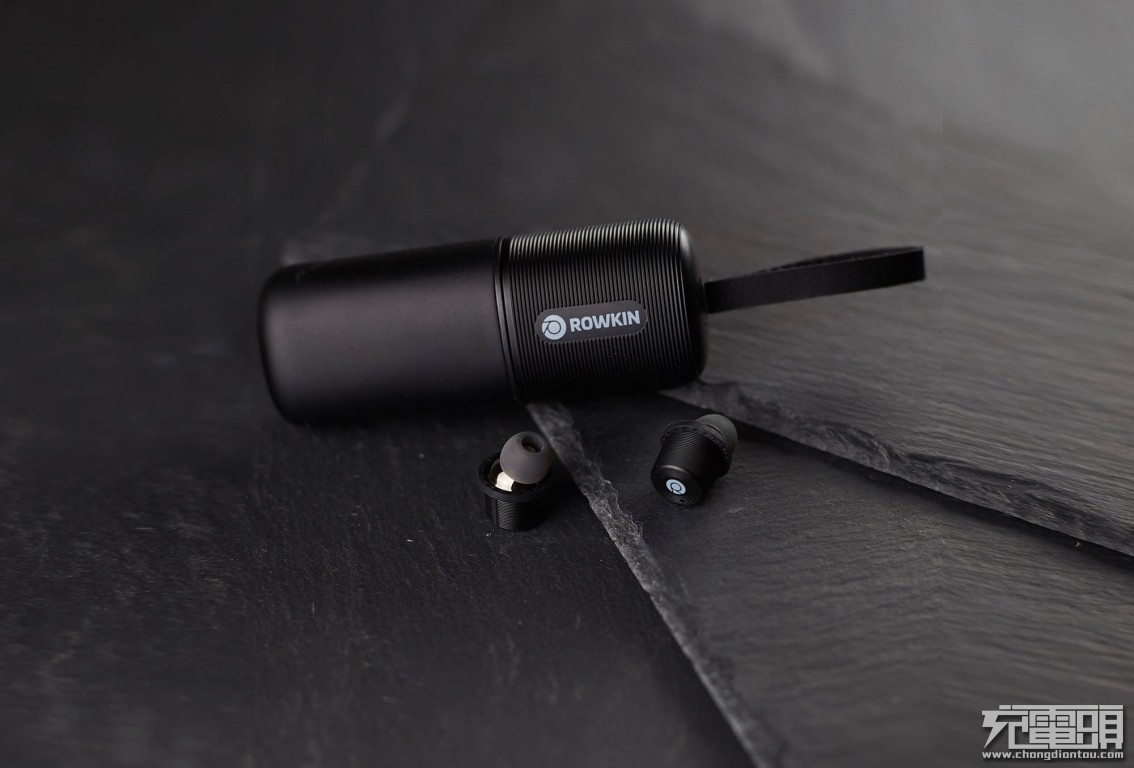

产品案例：Rowkin Ascent Charge+真无线蓝牙耳机

Rowkin品牌Ascent Charge真无线蓝牙5.0耳机，采用人体工程学设计，该产品的充电收纳盒兼容Qi无线充电器，支持双向USB-C，甚至可用作移动电源为您的其他设备充电。无线充电部分，它采用的是凌通GPMQ8102A无线充电接收方案。

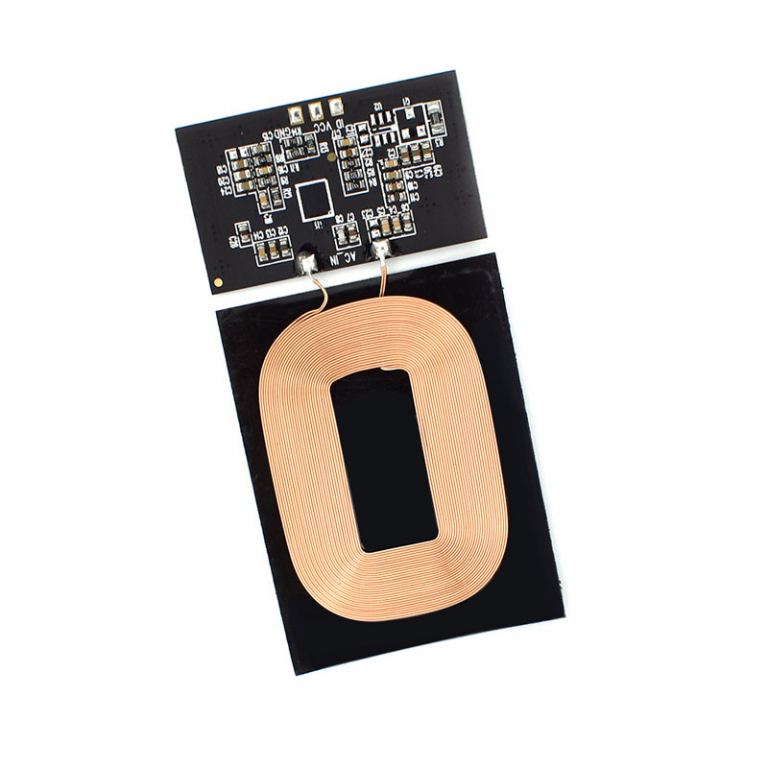

凌通TWS无线充电接收模组

GPMQ8102A为凌通科技推出的TWS 无线充电接收方案，最大输出功率为4W，特点为体积小、效率高、元件少。同时支持有线及无线可切换的功能，可轻易的将产品设计到TWS的空间里，达到无线充电的功能。

7、IDT 艾迪悌

典型芯片：IDT P9221
产品案例：华为FreeBuds 2 Pro、荣耀FlyPods真无线蓝牙耳机

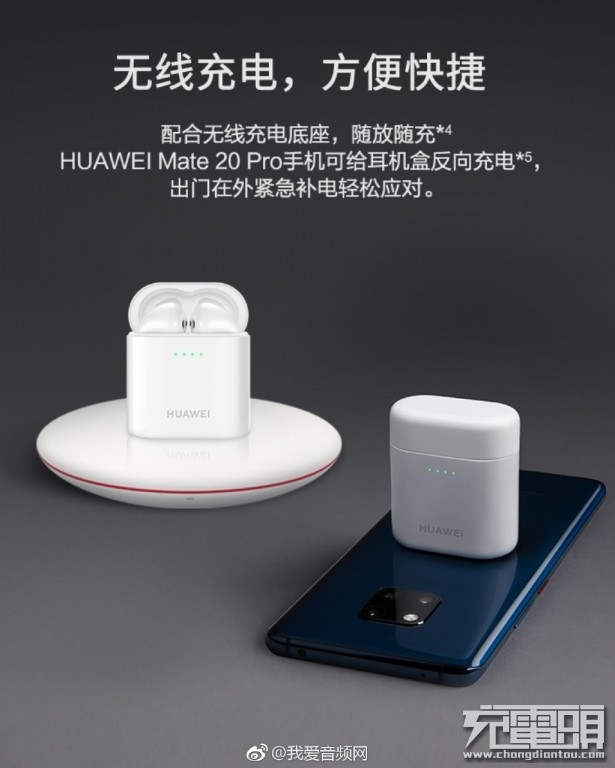

近期，华为发布了全新的支持HWA标准的TWS真无线蓝牙耳机HUAWEI华为 FreeBuds 2 Pro，是一款支持无线充电的真无线蓝牙耳机。配合华为Mate 20 Pro的反向无线充电技术，可实现手机为耳机进行充电的“黑科技”功能。

荣耀品牌也推出有一款FlyPods真无线蓝牙耳机，与华为这款仅有外形颜色和Logo的区别，内部结构一致。

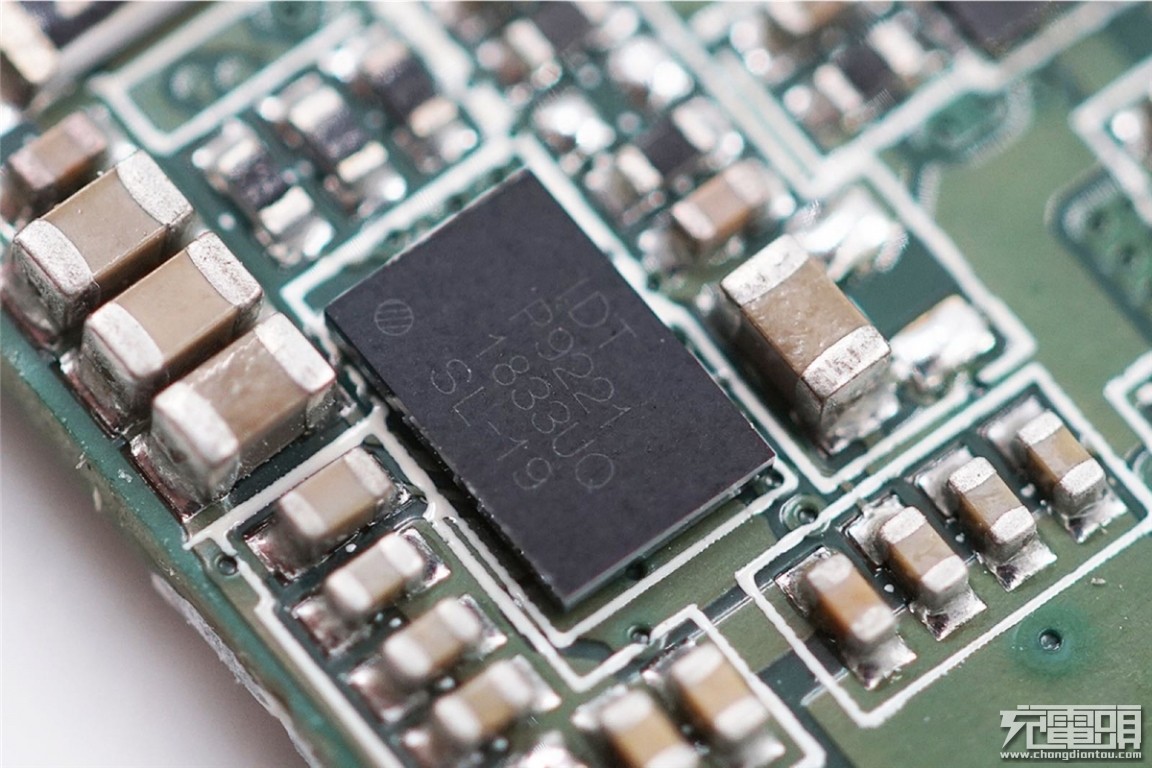

华为FreeBuds 2 Pro耳机无线充电盒，以及荣耀FlyPods，均采用IDT P9221无线充Rx接收芯片方案，是高度集成WPC-1.2.2兼容的15W无线电源接收器，可带来更便捷的充电体验。

8、INJOINIC 英集芯

典型芯片：英集芯IP6816

一般来说，打造一款TWS耳机无线充电仓至少需要两颗关键芯片：电源管理芯片和无线充电RX接收芯片。而国产厂商英集芯则将这两颗合二为一，业界首创！

英集芯率先推出高集成SOC芯片IP6816：单颗芯片集成无线充电RX功能和TWS电源管理功能，让客户设计无线充电TWS耳机仓变得相当容易。

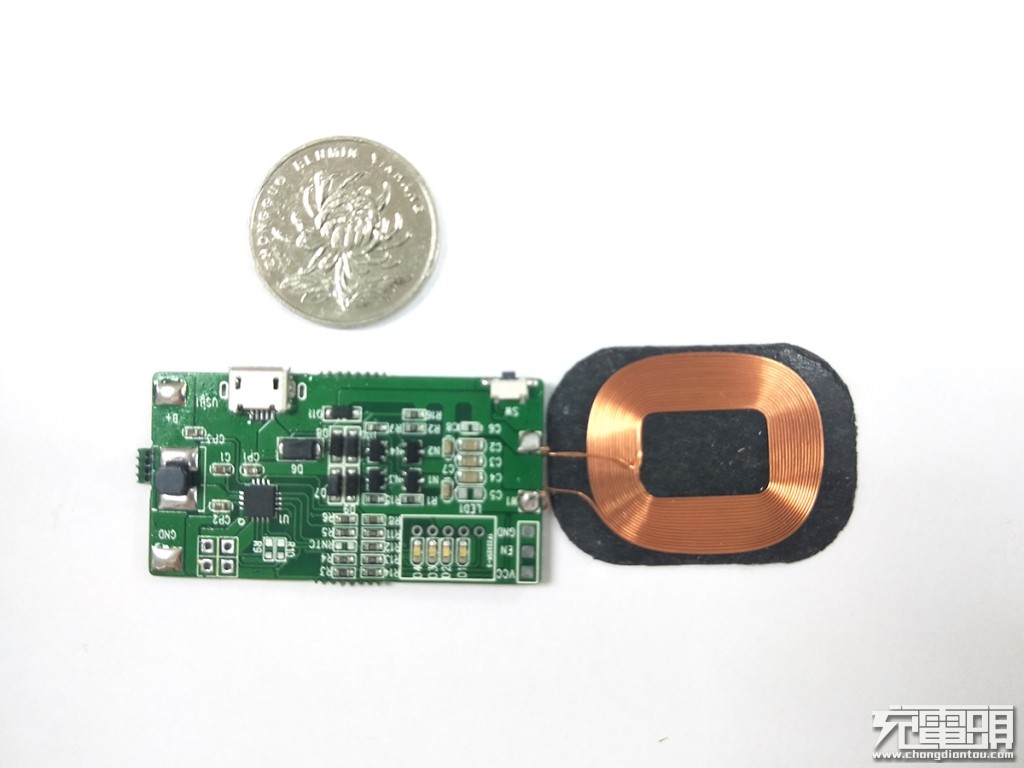

得益于这颗高集成芯片，可以看到Demo板尺寸相当袖珍小巧。英集芯TWS耳机充电盒无线充接收单芯片解决方案集成度高，BOM成本低，可以方便地集成在空间紧凑的耳机仓内。

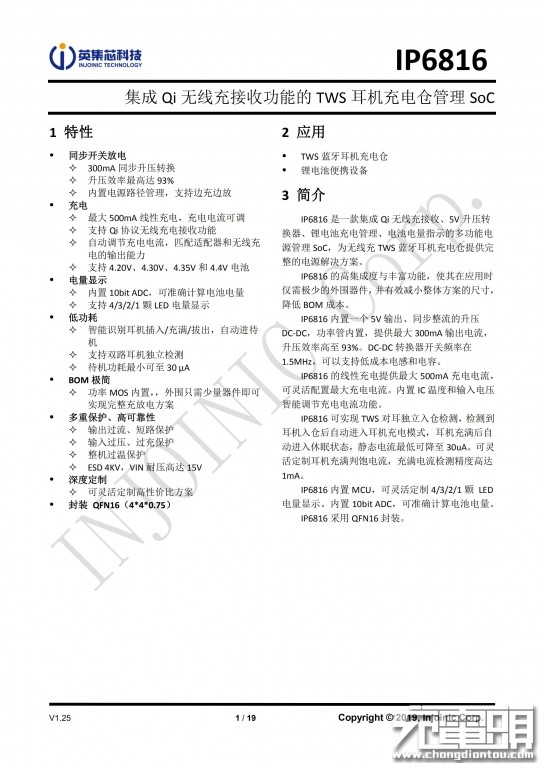

IP6816是一款集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理 SoC，为无线充TWS蓝牙耳机充电仓提供完整的电源解决方案。IP6816的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

9、Maxic 美芯晟

典型芯片：美芯晟MT5705、MT5715

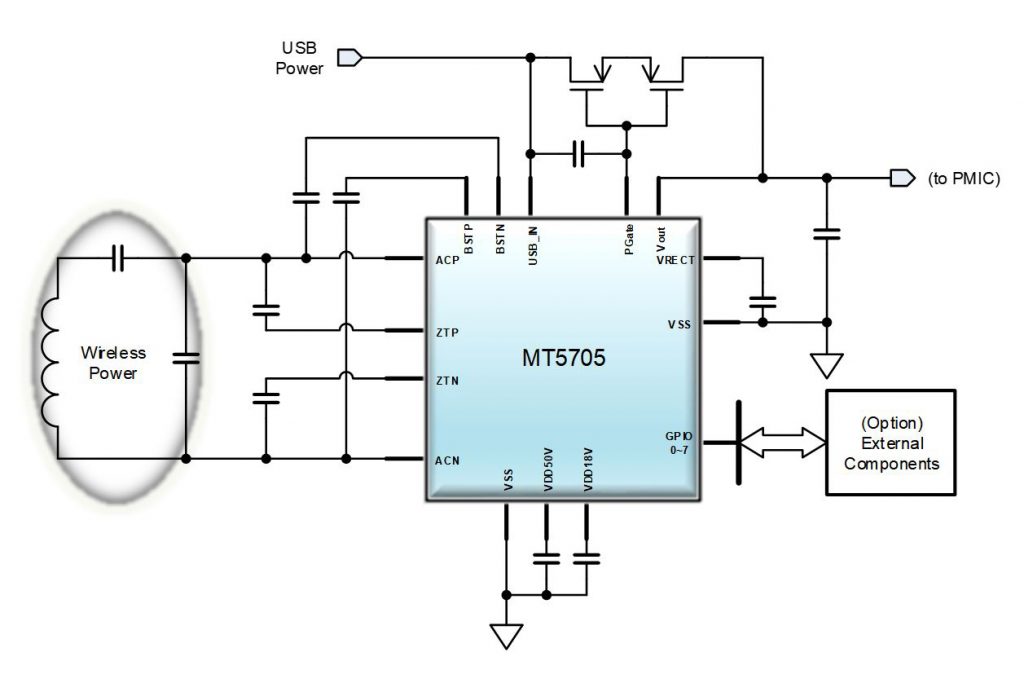

TYPICAL APPLICATION CIRCUIT

美芯晟MT5705：A High Efficiency Wireless Power Receiver

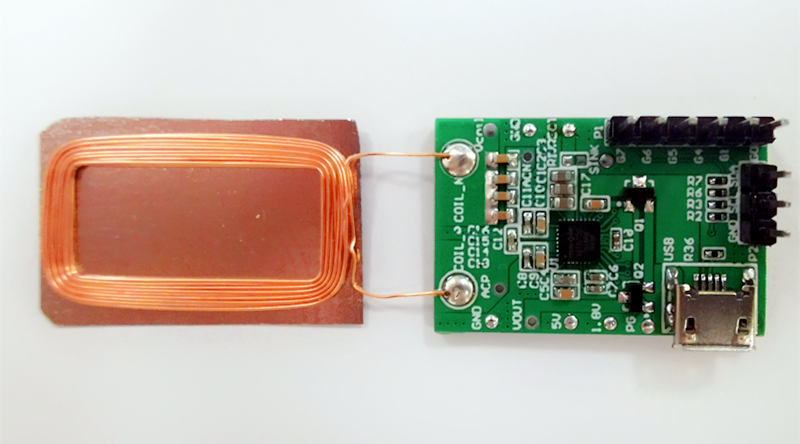

美芯晟 MT5705 TWS耳机无线充接收模组

MT5705是一款基于磁感应的无线电源接收器的SoC（片上系统）。它采用嵌入式ARM Cortex M0处理器，2KB SRAM, 8KB OTP，完全符合BPP的最新WPC Qi规范（版本1.2.4）。可提供稳定的5W输出功率，支持输出电压5V和电流最大1A，AC to DC转换效率达90%。 MT5705拥有完善的过压、过流、过温保护机制，I2C通信接口和GPIO’s。QFN32封装（4 x 4mm），尤其适合TWS耳机充电仓等各类小功率智能设备。

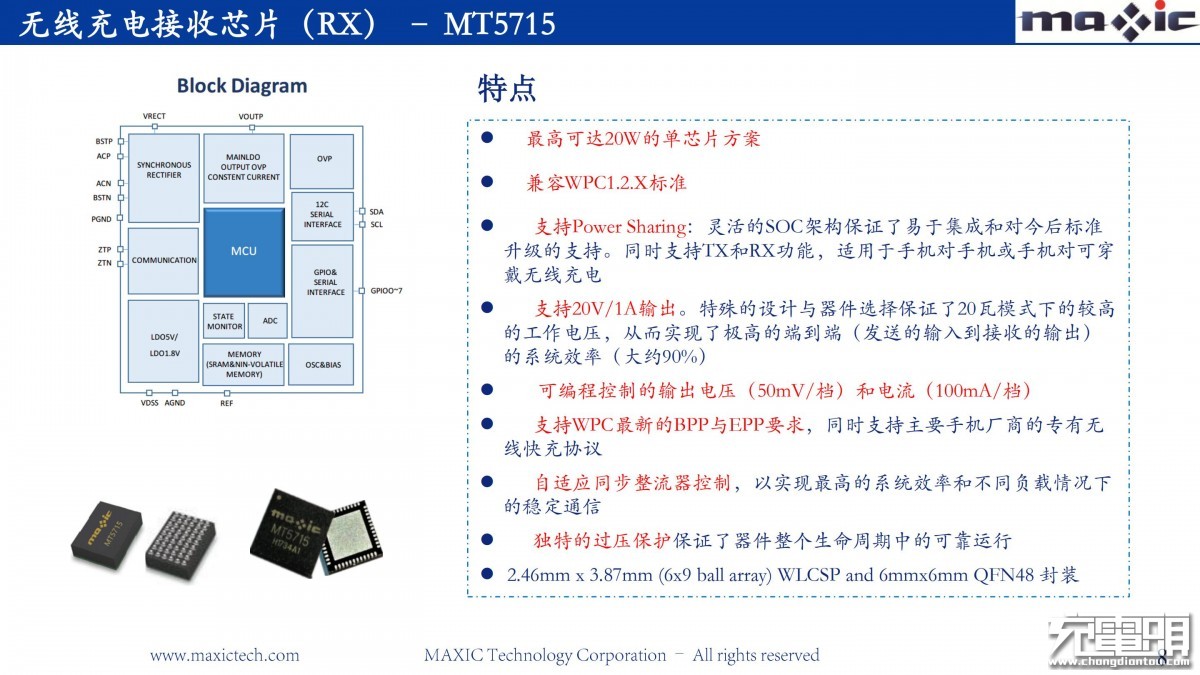

美芯晟MT5715是一款最高可达20W的单芯片方案，兼容WPC1.2.X标准，支持Power Sharing，可同时支持Tx和Rx功能。支持20V1A输出，可编程控制的输出电压和电流，支持WPC最新的BPP和EPP要求，具备自适应同步整流器控制，以及独特的过压保护。

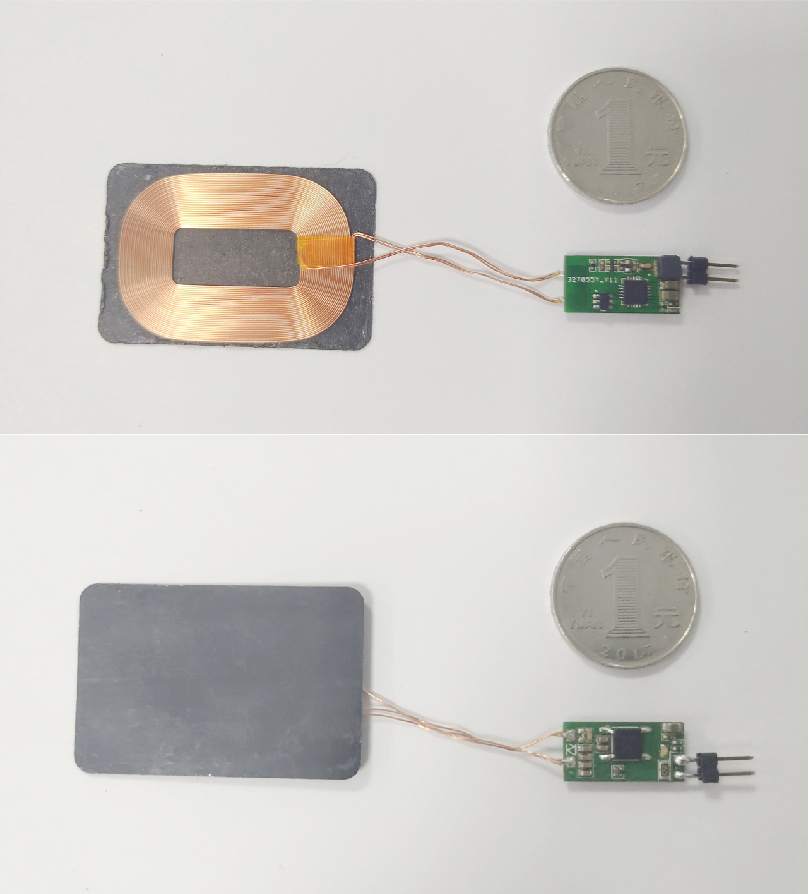

美芯晟TWS无线充电接收模组

根据美芯晟MT5715开发的一款TWS耳机专用无线充电接收模组，这个模块的特点是：5V足1A，最大支持10W，支持有线无线切换，温升不超过10度，价格具备竞争力。

除此之外，目前正在设计开发新的10*10模块，这个模块的特点是：尺寸10*10.8mm，5V足1A输出，最大支持15W；使用简单的外围器件实现有线无线切换；温升不超过15度，价格具备竞争力；可以通过IIC设置3-15V输出电压，精度0.1V/档；可以自定义升降压协议；可以自定义manufacture ID；可以通过IIC读设备的ID、型号、输出电压、输出电流、最大限流、工作频率；多种状态的中断信号输出；可通过IIC控制输出的打开与关闭；可提供5V/10mA电压源输出。据悉，对应的无线充电TWS耳机成品随后也会面市。

10、NuVolta 伏达

典型芯片：伏达NU1680

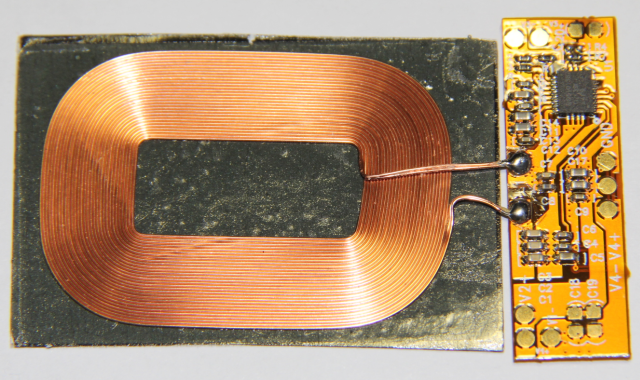

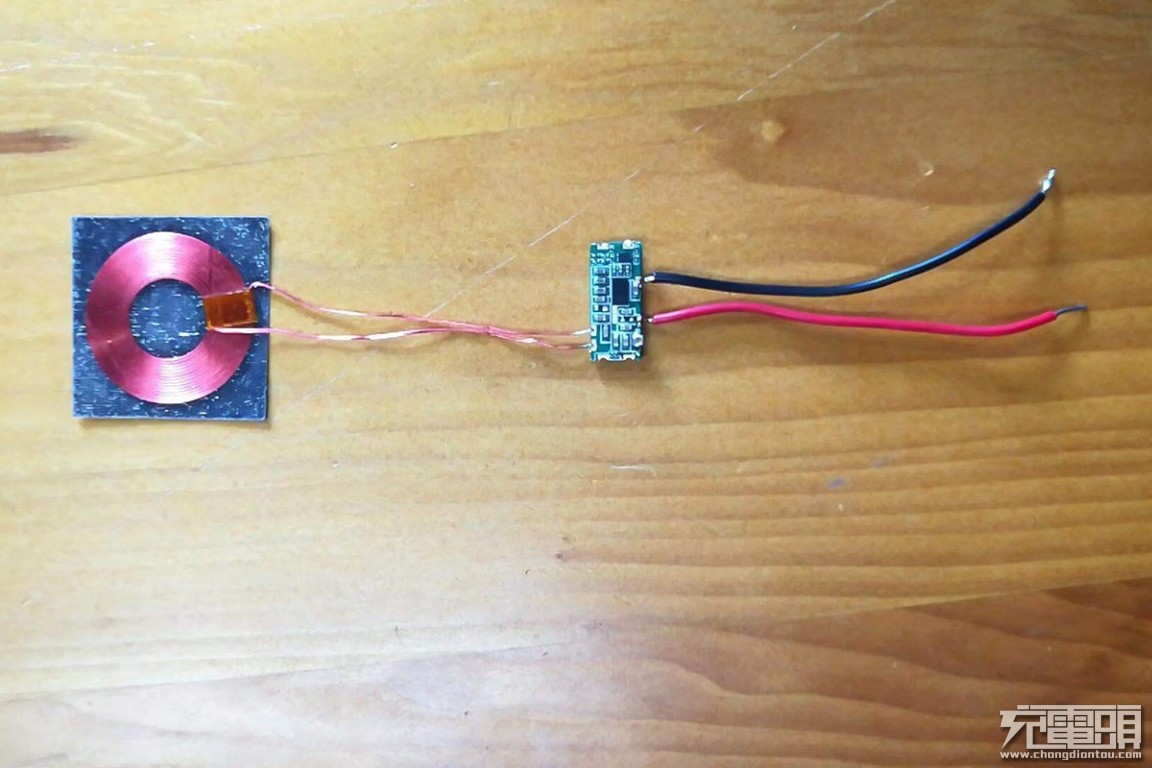

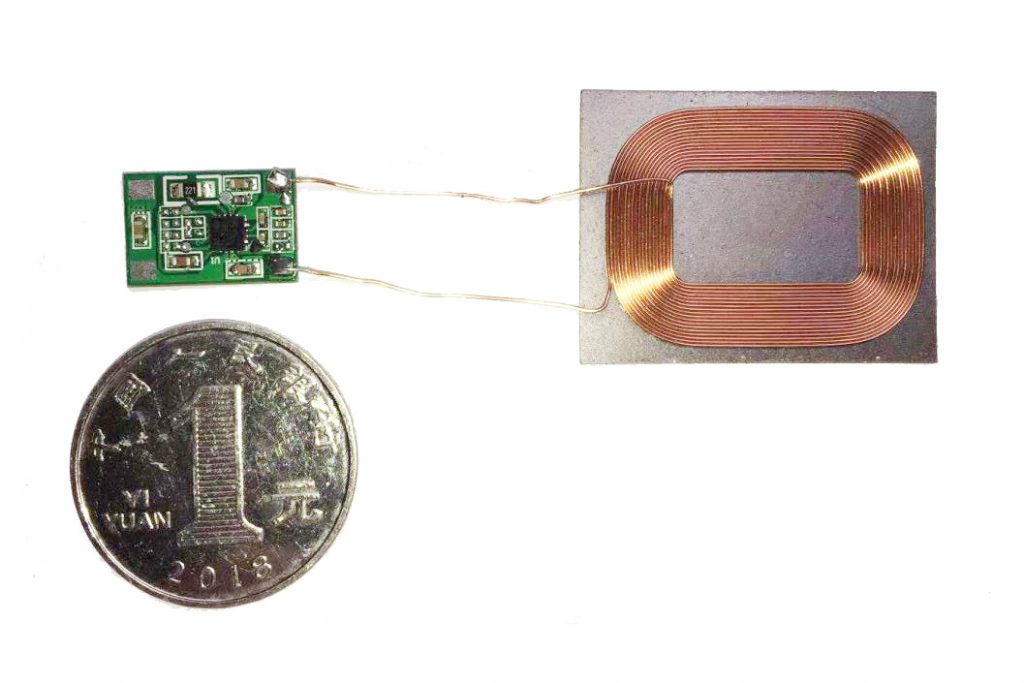

伏达TWS无线充电接收模组

伏达无线充电接收方案在市面上应用广泛，特别是在技术门槛要求较高的手机市场，先后推出了一系列大功率，高效率，高可靠性的产品。目前是手机市场唯一量产的国产无线充电厂商。除此之外，伏达还瞄准了无线充电TWS耳机市场。

针对耳机充电仓体积小，所使用的小线圈耦合较差的状况，通过对线圈参数和系统参数的仿真优化以及芯片的高度集成，伏达半导体推出了一款最大输出功率为3.5W，高集成度，高效率，高兼容性，高可靠性的产品NU1680。该产品通过高度的系统集成，外围只需12个阻容器件，业界最省，让客户轻松实现PCB设计；通过优化系统和芯片设计，极大提提高了兼容性，提升了用户体验；为了降低温升，NU1680优化了芯片设计，比如全桥死区时间，MOSFET 的Rds（on），芯片的封装设计等。

NU1680符合WPC V1.2 Qi认证要求，能够兼容市面上的TX，安全可靠。产品即将面向市场，我们期待NU1680能带给客户良好的设计体验。

11、Semic华润矽科

典型芯片：CS4978

CS4978是一款最高支持功率5W，符合WPC1.2标准的无线充电接收芯片，适用于便携式应用的无线电源传输。电路内集成了同步低阻整流器、低压降稳压器、数字控制以及精确的电压电流控制环路，集成温度检测和过压保护等功能，外围应用简单。封装形式QFN24（4.5mm x 4.5mm）。

针对无线耳机充电仓体积小的特点，华润矽科推出了适用于低耦合度小线圈的CS4978TWS应用方案。优化的动态电压跟随、同步整流和功率控制算法，可以有效地提高接收电路的效率，降低系统发热。典型方案根据不同充电电流可选功率3W和5W两档。

华润矽科有成熟的线圈设计流程和芯片方案，对于其他型号的线圈或特殊距离和负载要求，可根据客户需求，灵活定制客户需要的系统。

12、Silergy矽力杰

典型芯片：NE6053
产品案例：1MORE 真无线降噪耳机，QCY T1S 蓝牙耳机

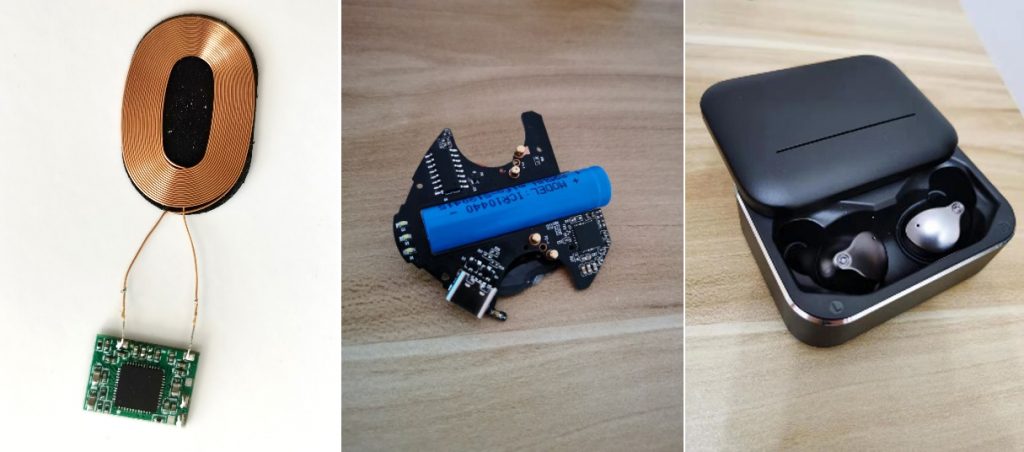

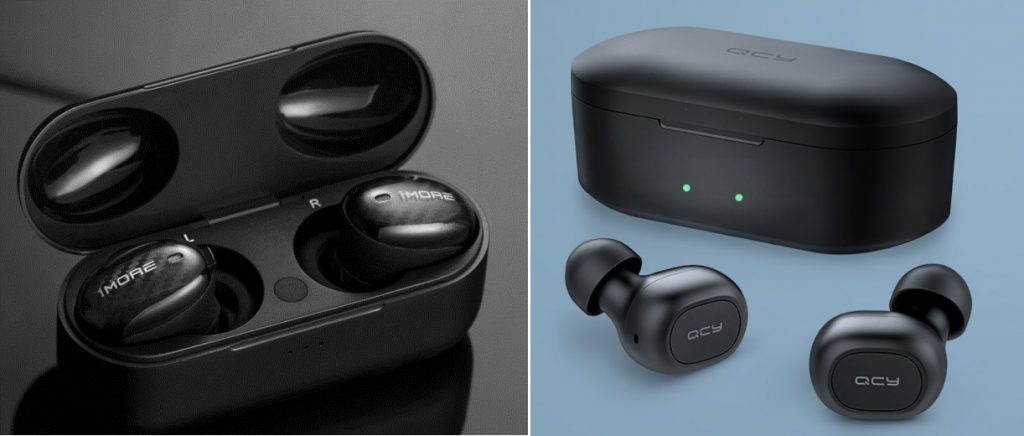

成品案例图片

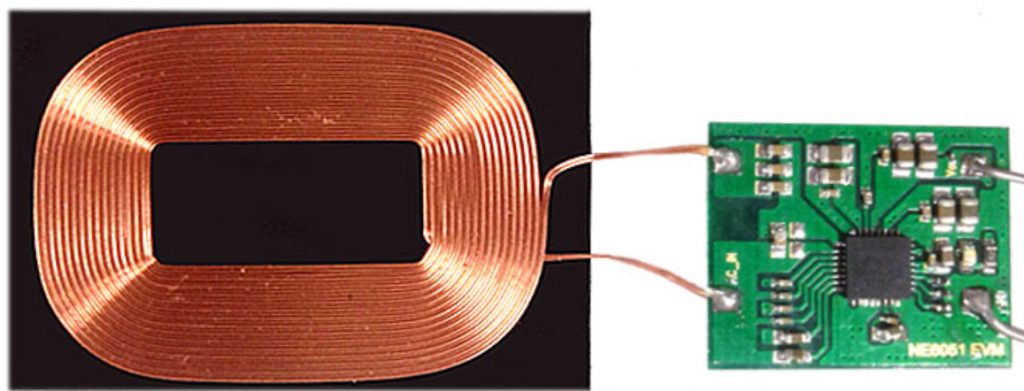

RX 模组照片

NE6053是国内第一颗高集成度SOC方案及通过WPC Qi 认证的无线充电接收器, 广泛应用于手机，配件，TWS等产品上。NE6053 内部集成了高效率的FBR、LDO、MCU、OTP、ADC等数字模块。并有FOD,OVP,OCP,OTP等各类保护功能，确保客户产品的安全性。在TWS 产品类别应用中已经在1more、QCY、Elecom、Plantronic等国内外品牌上量产。

13、ST意法半导体

典型芯片型号：STWLC33JR

STWLC33感应式无线电源接收器采用Qi 1.2和AirFuel感应式无线标准通信协议。该款电源接收器可切换为发射器模式以为另一台接收器供电。STWLC33感应式无线电源接收器设有集成的高效率同步整流器、低压差线性稳压器以及输入电压调节环路。典型应用包括手机、移动电源、导航系统以及可穿戴设备。

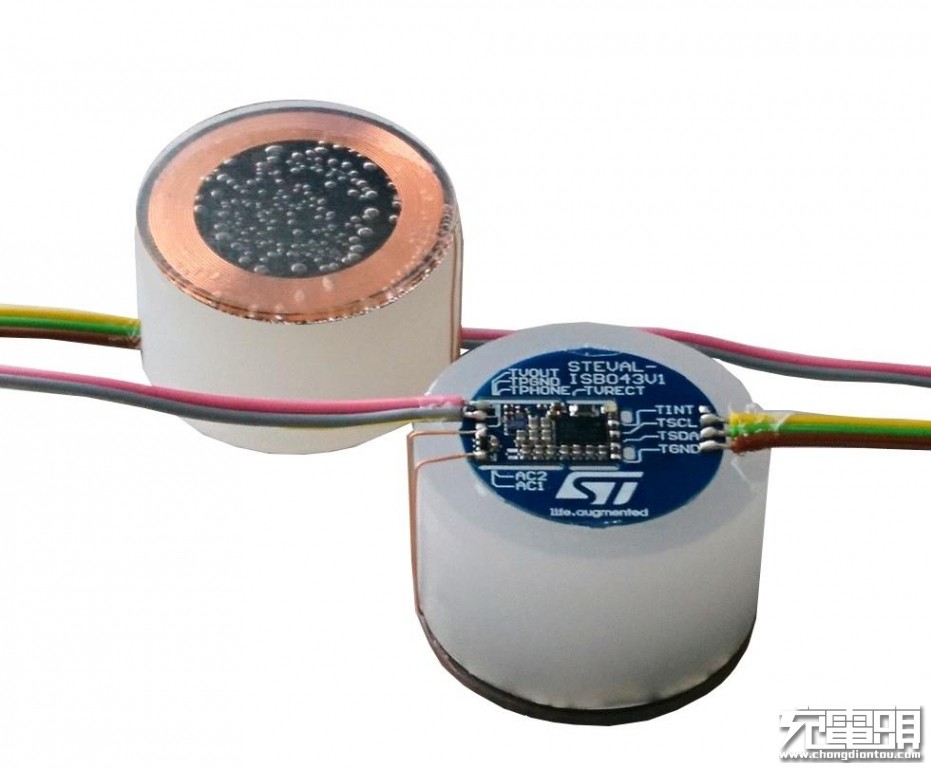

上图是基于Qi的2.5 W无线功率接收器评估板，基于STWLC33，输出功率高达2.5W，适用于可穿戴应用。

14、TI德州仪器

典型芯片：BQ51013B、BQ51020

德州仪器两款5W无线充电接收芯片：BQ51013B、BQ51020。德州仪器 (TI) 宣布推出尺寸比其上一代接收器芯片小 80% 的新一代无线电源技术，该高集成微型器件可帮助设计人员在现有及便携式消费类设备设计中应用无线充电技术，充分满足智能手机、游戏系统、数码相机以及医疗与工业设备等需求。

BQ51013B 接收器集成电路 (IC) 通过小型 1.9 毫米 x 3 毫米 WCSP 封装将电压调节与全面无线电源控制技术进行了完美整合。该电路既支持高达 5 W 的输出电源，可实现效率达 93% 的 AC/DC 电源转换，又是接收器线圈与系统之间所需的 IC。

高度集成的高效率无线电源接收器 IC 在单一器件中整合了全桥同步整流、电压调节以及无线电源控制技术。

BQ51020是一款5W (WPC) 单芯片无线电源接收器。bq5102x 器件是一款全封闭无线电源接收器，此接收器能够在 WPC v1.1 协议下运行，这使得无线电源系统在与 Qi 感应发射器一同使用时能够向系统传送高达 5W 的功率。 bq5102x 器件提供针对这 WPC 技术规格的单个器件功率转换（整流和稳压），以及数字控制和通信。 借助市场领先的效率和可调输出电压，bq5102x 器件可实现独一无二的效率和系统优化。

15、TMC紫光同芯

典型芯片：紫光同芯 THP9110

案例搭建：THP9100+MCU+ETA9697（工作电流500Ma，实际外壳充电温度40°C）

THP9100是一款专门为TWS耳机充电仓设计的无线充电接收芯片，最大输出功率达3.5W。芯片具备限流功能，同时内部集成了高效同步整流电路和LDO，转换效率达到92%以上，因此有非常优异的温控性能。

THP9100 在兼具高品质与高性能的同时也提供极具竞争力的价格。目前该芯片每个月出货达到2kk，并且仍在快速增长中，是TWS耳机充电仓无线充方案的最佳选择。

紫光同芯无线充电系列产品，拥有独立的知识产权，可靠稳定的供货能应对各种市场突发状况。后续新品也将陆续推出，给客户提供更优质的产品体验。

16、WPINNO 维普创新

典型芯片：维普创新 WP9005、WP9025

TWS 专用小功率接收芯片WP9005，采用QFN 4*4 24pin封装，无线接收功率最大可达5V1A，支持 Qi 协议无线 BPP，配合 TX 实现超低待机功耗，BOM外围简单，内置高频 DC-DC 单元，具备多重保护、高可靠性。产品支持深度定制，可根据客户需求定制。

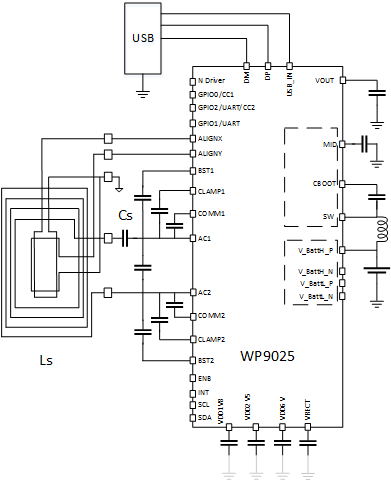

WP9025 全集成无线充电TX/RX双向发射接收芯片，单芯片集成了无线充电TRX功能 TX 10W、RX 30W，以及集成电池充电管理24W(12V/2A) 功能。功能强大：拥有丰富的D+，D-协议支持 （可实现： QC协议，MTK协议, OPPO协议, VIVO协议, Nubia协议，华为SCP,FCP协议，用户自定义协议等），单芯片集成Type-C pd 功能。单芯片集成单电池低压直充的功率，和控制模块，单芯片支持 30W (15V/2A) 电池放电。搭载32K FLASH，板端升级程序。采用封装为：WLCSP-87 44 移动终端或 QFN-48 66 外设。

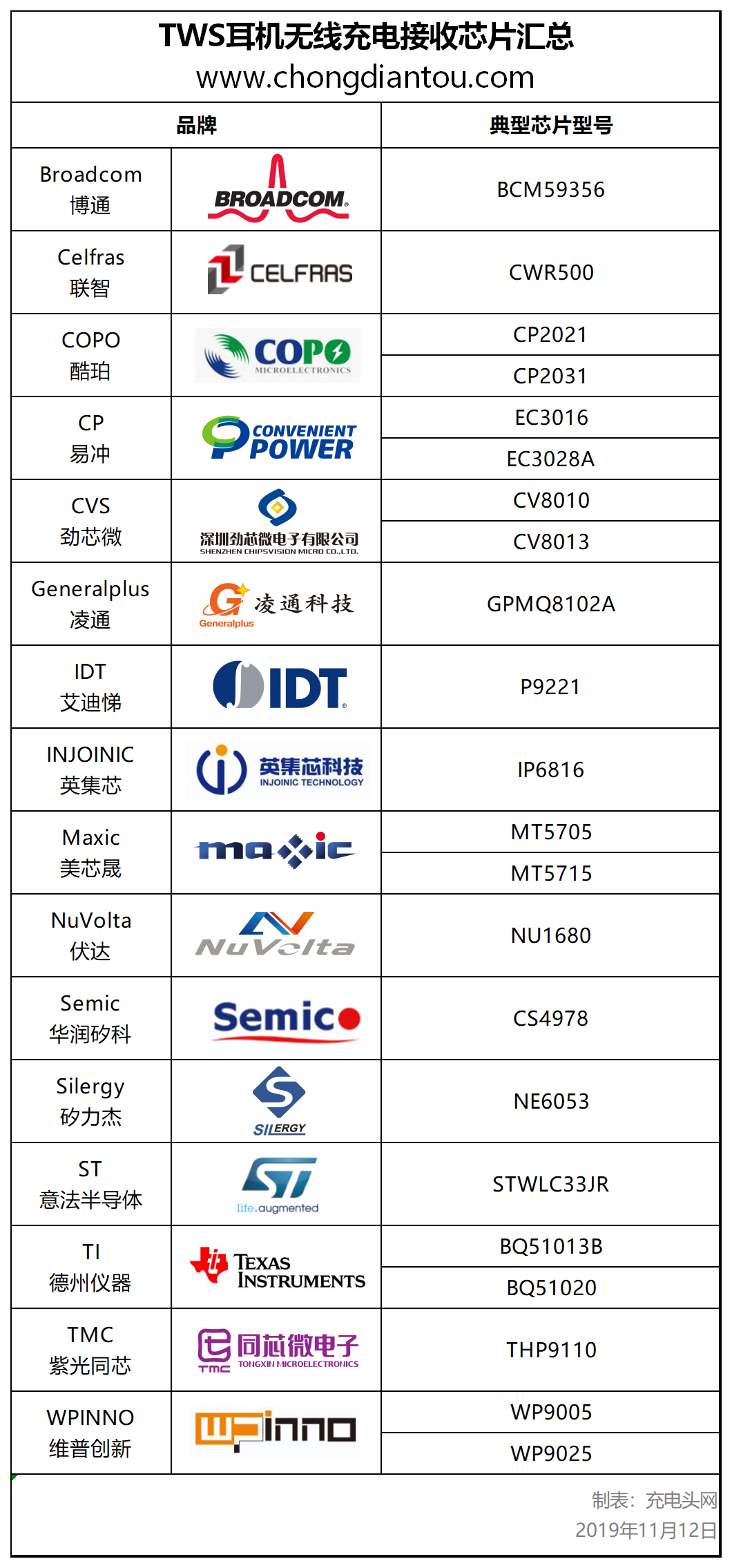

充电头网总结

TWS耳机让小功率无线充电接收芯片市场焕发第二春，直接带动无线充电接收芯片市场的出货量。而反过来，无线充电功能的加入又能给TWS耳机产品带来不少溢价。
