高效蓝光LED成就了高亮节能白光光源 — 2014诺贝尔物理学奖的科学背景

（瑞典皇家科学院物理部编写，2014-10-7）
中文翻译：哈尔滨工业大学化工学院甘阳教授
（英文原文来源："The Nobel Prize in Physics 2014 - Advanced Information". Nobelprize.org. Nobel Media AB 2014. Web. 7 Oct 2014. 网址：http://www.nobelprize.org/nobel_prizes/physics/laureates/2014/advanced.html）

          发光二极管（Light-emitting diodes，LEDs）是基于半导体元件的窄带光源，发光波长范围从红外到紫外。第一个LEDs的研发于1950s（1950s指20世纪50年代，下同（译者注））和1960s年代就在几个实验室进行，发光波长为红外到绿光不等。但是，蓝光LEDs的研发却非常艰难，又用了30多年才实现，其中需要研究高质量晶体的生长技术、宽带隙半导体的p型掺杂控制技术，而这些技术只有在1980s末期在GaN体系上得以实现。另外，高效蓝光LED的研发也需要制备出具有不同组成的GaN基合金，并需要将之集成为异质结和量子阱类的多层结构。

        高效蓝光LEDs的发明成就了照明用白色光源。荧光材料受蓝光LED照射激发，会发出绿、红谱段的光，它们与蓝光合并后看起来就是白光。另外，具有不同互补色（红/绿/蓝）的几个LEDs一起用也可以形成白光。以上两种技术被用在当今的高效电致发光白光光源中。这些光源具有很长的寿命，已经在通用照明领域被用以替代白炽灯和荧光灯。因为照明用电占整个电能消耗的20-30%，而这些新型白光光源耗费的电能仅仅是普通灯泡的1/10，所以使用高效蓝光LEDs实现了显著的节能效果，这一发明将造福人类。
        因此，今年的诺贝尔物理学奖颁给了高效蓝光LEDs的发明者：I. Akasaki、H. Amano和S. Nakamura。

一、早期历史（序号为中译者所加，下同（译者注））
        第一例用固体器件电致发光的报道源自任职于Marconi Electronics的H. J. Round，时间为1907年 [1]。他在SiC晶体上的两个触点间施加电压，在低电压时观察到黄光发射，高压下却观察到了多种颜色发射。前苏联的O. Losev（1903-1942），一位器件物理学奖，于1920s至1930s期间也在国际期刊上发表了几篇有关SiC电致发光的文章 [2]。这些研究先于现代固态材料电子结构理论的建立。

         半导体物理和p-n结研究的进展（1940s时期），成就了1947年美国贝尔电话实验室（Bell Telephone Laboratories）的晶体管伟大发明，Shockley、Bardeen和Brattain分享了1956年诺贝尔奖。研究者也开始意识到p-n结也能用做发光器件！1951年，任职于美国Signal Corps Engineering实验室的K. Lehovec等 [3]就据此解释了前述SiC电致发光现象：载流子注入结区后电子和空穴复合后发光。但是，实测的光子能量要低于SiC的能隙，他们认为此复合过程可能是杂质或晶格缺陷主导的过程。1955年，用其他几种III-V族化合物也观察到了载流子注入电致发光现象 [4, 5]。1955-1956年，贝尔电话实验室的J. R. Haynes发现Ge和Si电致发光现象的机制也是p-n结区中电子和空穴的复合所致[6]（如图1）。

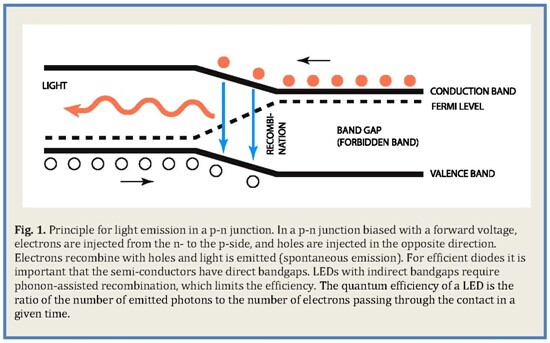

图1. p-n结发光的原理示意图。p-n结施加正向偏压后，电子沿n到p的方向注入，空穴以相反方向注入，电子和空穴复合发光（自发发光）。LED发光效率要高，很重要的一点是所用的半导体材料为直接带隙型；间接带隙型LED发光效率不高的原因是需要光子辅助复合这一过程。LED器件的量子效率等于比值：（发射光子数）/（给定时间内接触结区中注入电子数）。

红外LEDs
        随后，基于GaAs的高效p-n结的制备技术进展迅速。GaAs的优势在于其直接带隙特性—电子和空穴的复合不需要光子辅助就能进行。GaAs的带隙为1.4 eV，相应发光波长在红外区。1962年夏，研究者观察到了GaAs的p-n结发光[7]。数月后，液氮温区（77 K）的GaAs激光在三个研究组独立且几乎同时地实现，他们是美国的的General Electric，IBM和MIT Lincoln实验室 [8-10]。不过，激光二极管的广泛应用还要几年的时间。后来的激光二极管之所以能在室温下连续工作，需要提升对载流子的约束并降低损耗，而这些要归功于异质结结构（Z.I. Alferov和H. Kroemer的相关研究获2000年诺贝尔奖）以及稍后量子阱的发展。

可见光LEDs
         紧随1950s末期的实验研究[11]，基于GaP（间接带隙为2.2 eV）的高效LEDs的研究在三个研究组并行地开展，他们是德国Philips Central实验室（H.G. Grimmeiss）、英国Services Electronics实验室（SERL）（J.W. Allen）和美国Bell电话实验室（M. Gershenzon）[12-14]。他们的研究目的各异，包括通讯、发光、电视、电子设备指示灯和电话等。采用不同浓度的各种掺杂（例如Zn-O或N），他们获得了红光到绿光的不同发光波长。1960s后期，几个国家的不少厂家生产基于GaP的红光和绿光LEDs。

         基于Ga、As和P（GaPxAs1-x）的混合晶体引起了研究者的兴趣，因为能获得的发光波长比GaAs基的要低：x<0.45时材料具有直接带隙特性，此时发光波长就在可见光范围！美国General Electric实验室的N. Holonyak Jr.等在1950s后期开始研究GaPxAs1-x体系，成功制备出基于该体系的p-n结并观察到LED发光，在1962年还报道了710 nm的激光二极管发光 [15]。

二、蓝光LEDs的早期工作
         实现蓝光发射的历程要艰难的多。早期研究者曾尝试了高间接带隙的ZnSe和SiC，但并没有实现高效发光。成就蓝光LEDs的材料是GaN（Gallium Nitride，氮化镓）！！！

         GaN是一种III-V型半导体，属纤锌矿结构。GaN能在蓝宝石（Al2O3）或SiC衬底上生长，尽管其与衬底的晶格常数不同。GaN也能通过掺杂来改性，如掺Si后为n型半导体，掺Mg后为p型半导体。但掺杂会干扰晶体的生长过程，使之易碎。一般而言，GaN晶体中的缺陷赋予晶体良好的电子迁移率，也就是说，未掺杂的GaN是天然的n型半导体。GaN的直接带隙为3.4 eV，相应发光波长在紫外区。

         1950s末期，Philips Research实验室已经开始认真研究基于GaN的新发光技术的可行性，尽管那时GaN的带隙才刚刚被测定。H.G. Grimmeiss和H. Koelmans用不同的激活剂，实现了基于GaN的宽光谱段高效光致发光，据此他们申请了一项专利 [16]。然而，当时GaN晶体的生长非常难，只能得到粉末状的小晶体，这样是无法制备p-n结的。Philips的研究者决定还是集中力量研究GaP体系（如前述）。

          1960s末期， GaN晶体生长已经可以籍HVPE 技术（Hydride Vapour Phase Epitaxy，氢化物气相外延）在衬底上沉积来实现了 [17]！美国 [18, 19]、日本 [20]和欧洲 [21]的数个实验室，均在研究GaN的生长和掺杂技术，以期实现蓝光LEDs。但是，材料方面的几个问题看起来还是难以逾越——表面粗糙度没法控制，HVPE生长用材料被过渡金属杂质污染，用作p型掺杂的原子被H钝化（H与受体掺杂原子形成配合物）。其中，当时无法理解H的作用机制。该领域的带头人J. I. Pankove在一篇1973年的综述中作了如下评述 [22]：“尽管过去两年GaN的研究有不少进展，该领域仍然存在很多问题。GaN技术的主要目标应该定位于（1）无应变单晶的合成制备，（2）浅能级受体原子的高浓度掺杂”（以提供有效的p型掺杂）。由于进展不顺利，该领域的研究工作再次停滞不前！

三、新的生长技术
         1970s年代，涌现出MBE（Molecular Beam Epitaxy，分子束外延）[23]和MOVPE（Metalorganic Vapour Phase Epitaxy，金属有机气相外延）这样新的晶体生长技术 [24]。研究者开始用这些技术生长GaN [25]。早在1974年，Isamu Akasaki开始研究GaN，当时他任职于东京的Matsushita Research研究所。1981年，他开始担任名古屋大学的教授，并与Hiroshi Amano等一起继续GaN的研究。直到1986年，他们用MOVPE技术才获得了晶体质量高、光学特性好的GaN [26]。取得这一突破的背后是长期系列的实验和观察的积累。薄层（30 nm）多晶AlN先在蓝宝石衬底上低温（500 °C）行核，然后被加热到GaN的生长温度（1000 °C）。加热过程中，AlN层演化为具有细晶粒和择优取向（也是GaN后续生长方向）的组织结构。生长的GaN晶体中，位错密度开始高，但随厚度达到几微米后迅速降低。实现GaN的高表面质量，对LED器件制备后续步骤中的薄多层结构的生长非常重要。终于，他们首次得到了高质量的器件级GaN（如图2a所示）！另外，他们也能生长n型掺杂本底浓度很低的GaN晶体。任职于日亚化学公司（Nichia Chemical Corporation，当时是日本的一家小型化学公司）的Shuji Nakamura后来也开发出一种类似的技术，即用低温生长的薄层GaN替换AlN [28]。

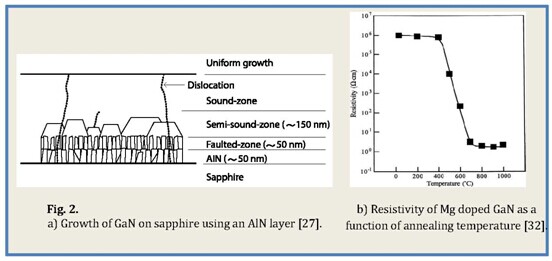

图2. a) 蓝宝石衬底上AlN缓冲层法生长GaN [27]。b) Mg掺杂GaN的电阻率随退火温度的变化曲线 [32]。

四、GaN的掺杂
         制备GaN的p-n结的一个主要问题是难于可控地实现GaN的p型掺杂。1980s末期，Amano、Akasaki等取得了一项重要发现：他们注意到用扫描电镜观测Zn掺杂的GaN（Zn-doped GaN）时，发光量得以增加[29]，表明此时p型掺杂效果更好！同样，Mg掺杂的GaN（Mg-doped GaN）经低能电子辐照后，p型掺杂效果也有提升[30]。这一重要突破扫清了GaN的p-n结研究的障碍！！！

         Nakamura等 [31]在几年后解释了电子辐照效应的机理：Mg或Zn等受体掺杂原子与H形成配合物而被钝化，而电子束则能解离这些配合物，从而活化了被钝化的掺杂原子。Nakamura发现即便简单的热处理（退火）也能有效活化Mg受体掺杂！H中和掺杂原子的效应在此前的文献中也有报道（对其它材料体系），如Pankove [32]、G. F. Neumark Rothschild [33]及其他研究者。

         制备高效蓝光LEDs的关键一步是合金（AlGaN和InGaN体系）的生长和p型掺杂，这些是制备异质结所必需的条件。1990s初期， Akasaki研究组和Nakamura研究组 [34, 35]成功制备出了此类异质结。

五、双异质结结构和量子阱
         红外LEDs和激光二极管的研究已经表明：异质结和量子阱是实现高效率的保障。在异质结和量子阱中，电子和空穴被注入到极小空间内，其内的复合过程更高效、损耗小。Akasaki等研发出基于AlGaN/GaN的异质结构 [36, 37]，Nakamura则利用InGaN/GaN组合、InGaN/AlGaN组合来制备异质结、量子阱和多量子阱，并大获成功 [38]。1994年，基于InGaN/AlGaN双异质结，Nakamura等实现了2.7%的量子效率（如图3）[39]！籍此重要突破，高效蓝光LEDs的研发和应用的道路终于畅通了！两个研究组继续研发蓝光LEDs，目标是更高效、多样化和广泛应用。两个研究组在1995-1996均实现了基于GaN的蓝光激光 [40, 41]。

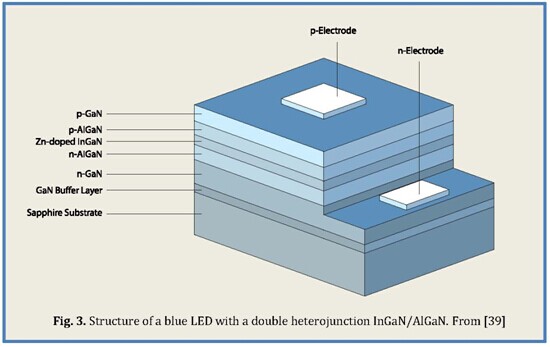

图3. 基于InGaN/AlGaN双异质结蓝光LED的结构示意图[39]。

六、历史发展总结（本节标题为译者所加（译者注））
         现今的高效GaN基LEDs确实源自不同领域的长时间积累和多项相关突破，包括基本材料物理和晶体生长领域的突破、先进异质结构设计相关的器件物理领域的突破，以及出光率优化设计相关的光学物理领域的突破。有关蓝/绿/红和“白”光LEDs的历史发展进程可以总结如下图4。

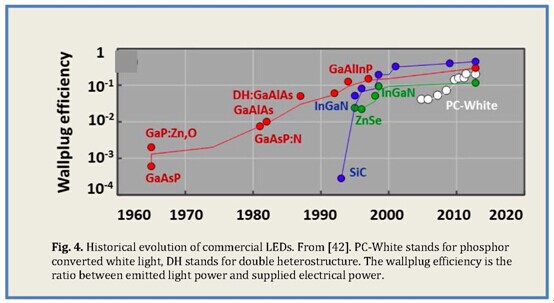

图4. 商业LEDs演进的历史 [42]。PC-White表示磷转换白光，DH表示双异质结构。纵轴的wallplug效率是（输出出射光功率/输入电功率）这一比值。

七、LEDs的应用
         照明技术正在经历一场革命，即从使用白炽灯泡和荧光灯管过渡到使用LEDs的革命。爱迪生在1879年发明了白炽灯泡，其效率仅约16 lm/W，也就是说电转化为光能的效率仅有约4%（流明（lumen，lm）是表征光通量的单位，已经将人眼的光谱响应考虑在内）。P. Cooper Hewitt在1900年发明了荧光灯管（含水银），其效率达70 lm/W。与上述白炽灯泡和荧光灯管相比，目前白光LEDs的效率已经达到了300 lm/W，也就是说其wallplug效率超过了50%！

        照明用白光LEDs通常是利用高效蓝光LEDs激发荧光材料将蓝光转换为白光。高质量LEDs具有很长的寿命（100000小时），也越来越便宜，因此其市场正呈爆发式增长。不久的将来，三色LEDs或许会取代目前的蓝光LED+磷组合来实现高效照明。这一技术将实现光颜色组成的动态控制。

        用LEDs取代白炽灯泡和荧光灯管将极大地缩减照明用耗电量。因为照明用电占整个工业经济耗电量的20-30%，各国正大力推广用LEDs取代传统照明技术。

         如今，GaN基LEDs是背光液晶显示（LCD）的主导技术，该技术正广泛用于手机、平板电脑、笔记本电脑、电脑显示器、电视屏幕等。蓝光和紫外光GaN基激光二极管正用于高密度DVD，推进了音乐、图片和电影的储存技术。展望未来，可能的应用将包括紫外光AlGaN/GaN LEDs用于水净化处理、紫外光杀灭细菌/病毒/微生物的DNA等。在电力供应不足或没有通电的地方，白天可以用太阳能电池板发电并储存在电池中，晚上从电池供电给白光LEDs实现照明。在这些地方，我们见证了从煤油灯到白光LEDs的直接过渡！！！

参考文献
1. H.J. Round, Electr. World, 49, 308 (1907).
2. O.V. Losev, Telegrafi ya i Telefoniya bez Provodov 44, 485 (1927); Phil. Mag. 6, 1024 (1928); Compt. Rendu Acad. Sci. 39, 363 (1940); USSR patent 12191 (1929).
3. K. Lehovec, C.A. Accardo & E. Jamgochian, Phys. Rev. 83, 603 (1951).
4. G.A. Wolff, R.A. Hebert & J.D. Broder, Phys. Rev. 100, 1144 (1955).
5. R. Braunstein, Phys. Rev. 99, 1892 (1955).
6. J.R. Haynes, Phys. Rev. 98, 1866 (1955); J.R. Haynes & W.C. Westphal, Phys. Rev. 101, 1676 (1956).
7. J.I. Pankove, Phys. Rev. Lett. 9, 283-285 (1962); J.I. Pankove & J.E. Berkeyheiser, Proc. IRE, 50, 1976-1977 (1962); R.J. Keyes & T.M. Quist, Proc. IRE,50, 1822-1823 (1962).
8. R.N. Hall, G.E. Fenner, J.D. Kingsley, T.J. Soltys & R.O. Carlson, Phys. Rev. Lett. 9, 366–368 (1962).
9. M.I. Nathan, W.P. Dumke, G. Burns, F.H. Dill & G. Lasher, Appl. Phys. Lett. 1, 62–63 (1962).
10. T.M. Quist, R.H. Rediker et al., Appl. Phys. Lett. 1, 91 (1962).
11. G.A. Wolff, R.A. Hebert & J.D. Broder, Phys. Rev. 100, 1144 (1955); D.A. Holt, G.F. Alfrey & C.S. Wigglins, Nature 181, 109 (1958).
12. H.G. Grimmeiss & H. Koelmans, Phys. Rev. 123, 1939 (1961); H.G. Grimmeiss & H. Scholz, Phys. Lett. 8, 233 (1964).
13. J. Starkiewicz & J.W. Allen, J. Phys. Chem. Solids 23, 881 (1962).
14. M. Gershenzon & R.M. Mikulyak, J. Appl. Phys. 32, 1338 (1961).
15. N. Holonyak & S.F. Bevacqua, Appl. Phys. Lett. 1, 82 (1962).
16. H.G. Grimmeiss and H. Koelmans, Z. f. Naturforsch. 14a, 264 (1959); 15, 799 (1960); H.G. Grimmeiss, H. Koelmans & I.B. Maak, German patent, DBP 1 077 330 (1960).
17. H.P. Maruska & J.J. Tietjen, Appl. Phys. Lett. 15, 327 (1969).
18. R. Dingle, D.D. Sell, S.E. Stokowski & M. Ilegems, Phys. Rev. B 4, 1211 (1971).
19. J.I Pankove, E.A. Miller, D. Richman & J.E. Berkeyheiser, J. Lumin.4, 63, (1971); 8, 89 (1973); H.P. Maruska, D.A. Stevenson and J.I. Pankove, Appl. Phys. Lett. 22, 303 (1973).
20. M. Sano & M. Aoki, Jpn. J. Appl. Phys. 15, 1943 (1976).
21. H. G. Grimmeiss & B. Monemar, J. Appl. Phys. 41, 4054 (1970); B. Monemar, Phys. Rev. B 10, 676 (1974).
22. J.I Pankove, J. Lumin.7, 114 (1973).
23. A. Y. Cho & J. R. Arthur, Prog. Solid State Chem. 10, 157 (1975).
24. H.M. Manasevit, F.M. Erdman & W. I. Simpson, J. Electrochem. Soc. 118, 1864 (1971).
25. S. Yoshida, S. Misawa & S. Gonda, Appl. Phys. Lett. 48, 353 (1956).
26. H. Amano, N. Sawaki, I. Akasaki & Y. Toyoda, Appl. Phys. Lett. 48, 353 (1986).
27. K. Hiramatsu et al., J. Crystal Growth 115, 628 (1991).
28. S. Nakamura, Jpn. J. Appl. Phys. 30, L1705 (1991); S. Nakamura, M. Senoh, & T. Mukai, Jpn. J. Appl. Phys. 30, L1998 (1991).
29. H. Amano, I. Akasaki, T. Kozawa, K. Hiramatsu, N. Sawaki, K. Ikeda & Y. Ishii, J. Lumin. 40 &41, 121 (1988).
30. H. Amano, M. Kito, K. Hiramatsu, & I. Akasaki, Jpn. J. Appl. Phys. 28, L2112 (1989).
31. S. Nakamura, N. Iwasa, M. Senoh, & T. Mukai, Jpn. J. Appl. Phys. 31, 1258 (1992); S. Nakamura, T. Mukai, M. Senoh & N. Iwasa, Jpn. J. Appl. Phys. 31, L139 (1992).
32. J.I. Pankove, D.E. Carlson, J.E. Berkeyheiser & R.O. Wance, Phys. Rev. Lett. 51, 2224 (1983).
33. G.F. Neumark Rothschild, US patent 5252499 (1988).
34. H. Murakami, T. Asahi, H. Amano, K. Hiramatsu, N. Sawaki & I. Akasaki, J. Crystal Growth 115, 648 (1991).
35. S. Nakamura & T. Mukai, Jpn. J. Appl. Phys. 31, L1457 (1992).
36. K. Itoh, T. Kawamoto, H. Amano, K. Hiramatsu & I. Akasaki, Jpn. J. Appl. Phys. 30, 1924 (1991).
37. I. Akasaki, H. Amano, K. Itoh, N. Koide & K. Manabe, Int. Phys. Conf. Ser. 129, 851 (1992).
38. S. Nakamura, M. Senoh, & T. Mukai, Jpn. J. Appl. Phys. 32, L8 (1993); S. Nakamura et al., J. Appl. Phys. 74, 3911 (1993).
39. S. Nakamura, T. Mukai & M. Senoh, Appl. Phys. Lett. 64, 1687 (1994).
40. I. Akasaki, H. Amano, S. Sota, H. Sakai, T. Tanaka & M. Koike, Jpn. J. Appl. Phys. 34, L1517 (1995).
41. S. Nakamura et al., Jpn. J. Appl. Phys. 35, L74 (1996).
42. M.H. Crawford et al., “Toward Smart and Ultra-Efficient Materials, Devices, Lamps and Systems”.

有关LEDs历史的更多资料：
E. Fred Schubert: Light Emitting Diodes, 2nd edition, (2006).
H.G. Grimmeiss and J.W. Allen, J. Non-crystalline Solids 352, 871 (2006).
S. Nakamura and M.R. Krames, Proc. IEEE 101, 2211 (2013).
R.D. Dupuis and M.R. Krames, J. Lightwave Tech. 26, 1154 (2008).
