“华强北版AirPods”拆解！

AirPods作为一款革命性的TWS真无线蓝牙耳机产品，除了受到苹果用户的喜爱之外，也让动手能力MAX的华强北工程师跃跃欲试……

今天的文章是由小编的一位老朋友——也是一位业余发烧友，带来的《地表最强华强北版本“AirPods”拆解》。文中你可以看到：

1.华强北版“AirPods”的购买经过

2.华强北版“AirPods”外观和体验

3.暴力拆解华强北版“AirPods”

4.价格良心、做工精良的华强北最强TWS方案

作为一个13年毕业就到华强北捡垃圾的“垃圾佬”，买了(败家)很多蓝牙耳机，体验都不尽人意。

之前也有使用过杰里(一个蓝牙方案商)的AirPods，但是无论是音效还是稳定性，都真的很差了(市面上80%都是这种)因为成本低，利润高，所以被广泛推广，这也是为何大家会对华强北的“AirPods”有不好的印象!因为你们买的都是最差的那种，所以今天我科普一款“加强版”TWS耳机。

购买理由

前几天跟朋友谈工作，聊到了蓝牙耳机，据说市面上最新款，华强北地表最强TWS“AirPods”方案出来了洛达1536U(划重点，你们懂的)，这个方案其实非常成熟，在飞利浦、京东、漫步者、惠威等知名品牌均采用了络达方案，其它第三方品牌商其实早就用了。

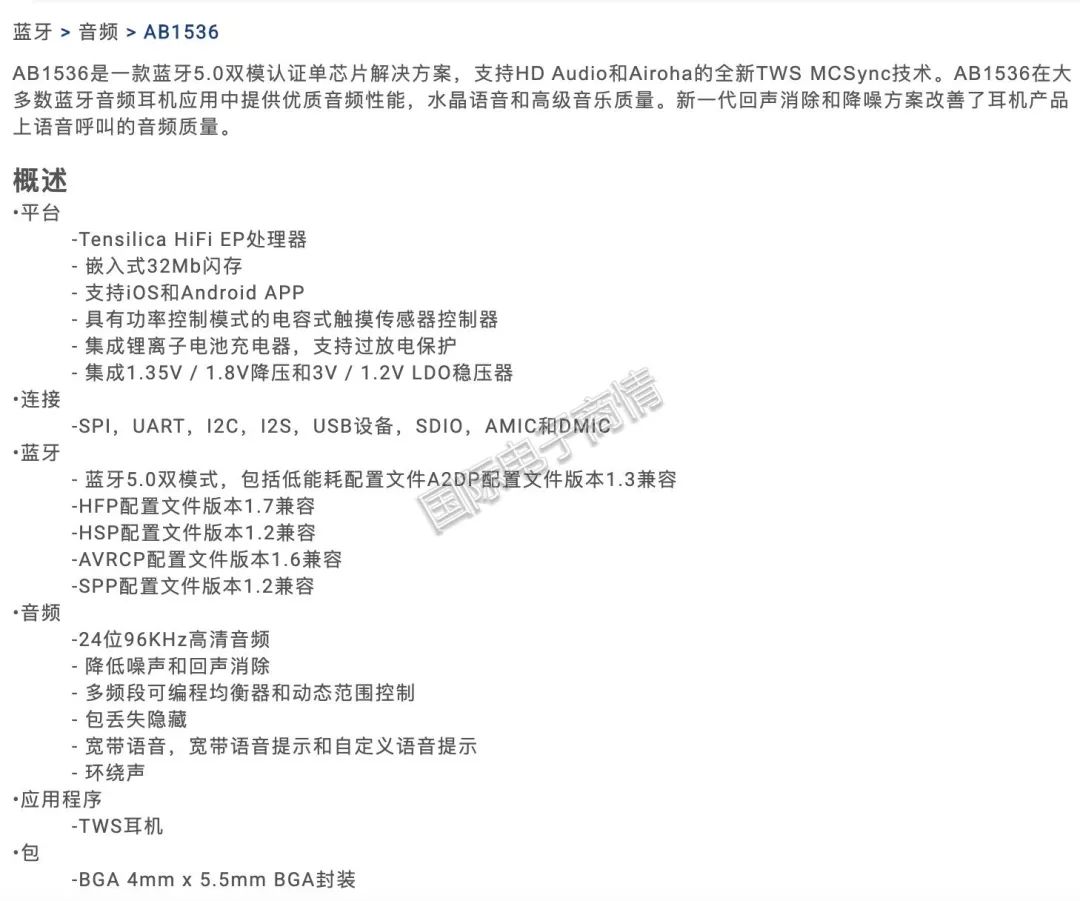

洛达AB1536

上面的资料，来源于官网的参数图，看完这个配置，果断决定入手一个，毕竟这个山寨很高级的呀!

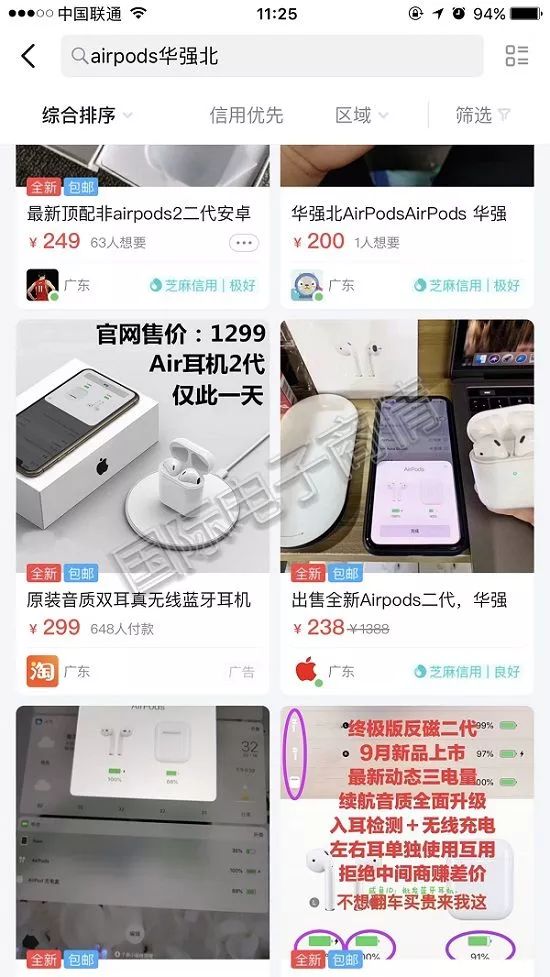

我去了一趟X鱼，看看报价，结果被吓到了!

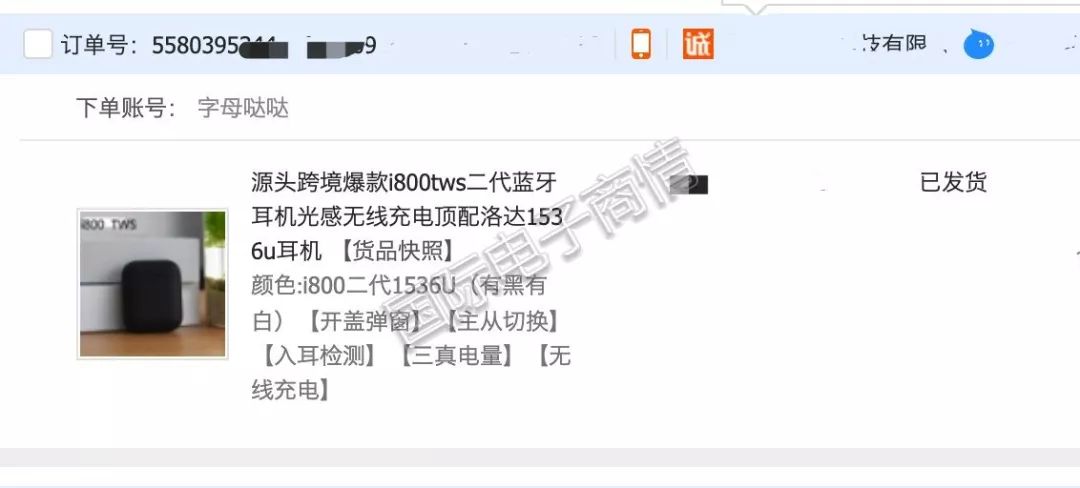

好吧，为嘛感觉X鱼的性价比也不高了呢，然而这难不倒“垃圾佬”，于是乎我去阿里旗下的线上批发店(1688.com)，搜索了一下我刚刚划重点的词，嘿嘿嘿，经过和老板的一顿厮杀(讨价还价)，老板决定顺丰包邮给我。

外观展示

为了防止“侵权”，我让店主发给我一个中性打标的耳机(老板居然多收了我5块钱)，毕竟高X也不是正品嘛。

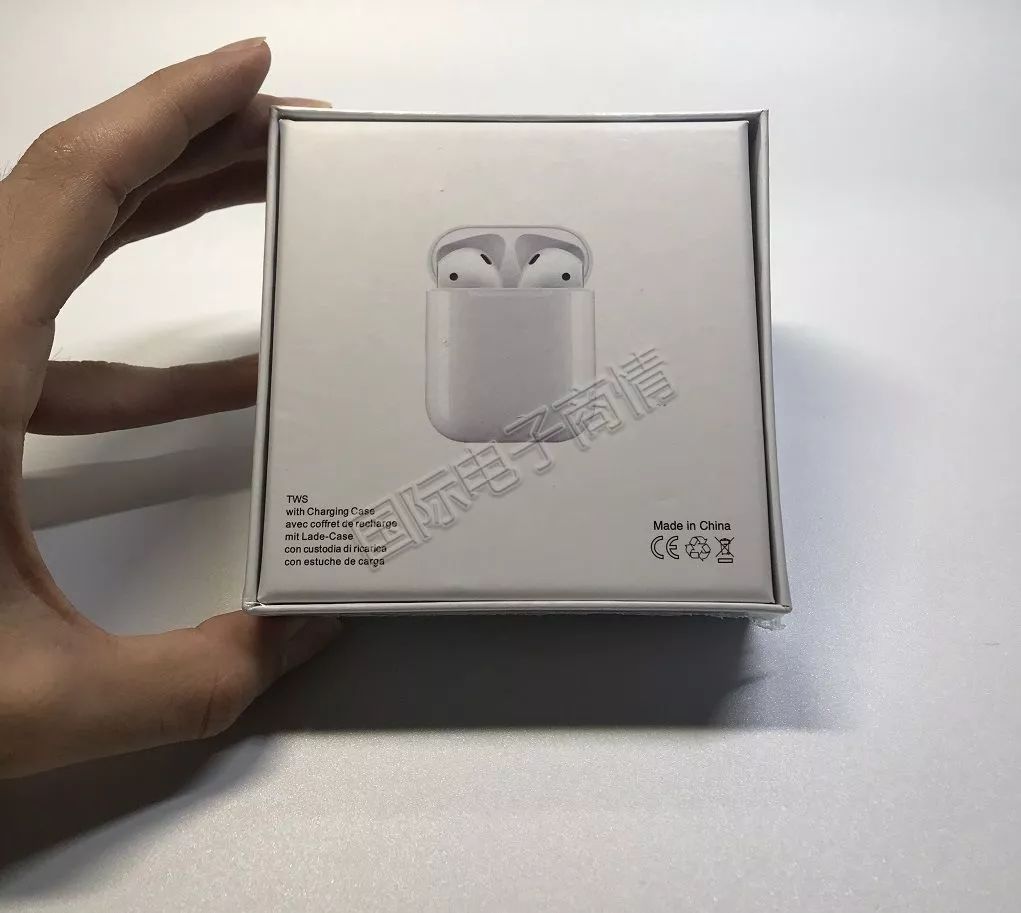

包装盒背面

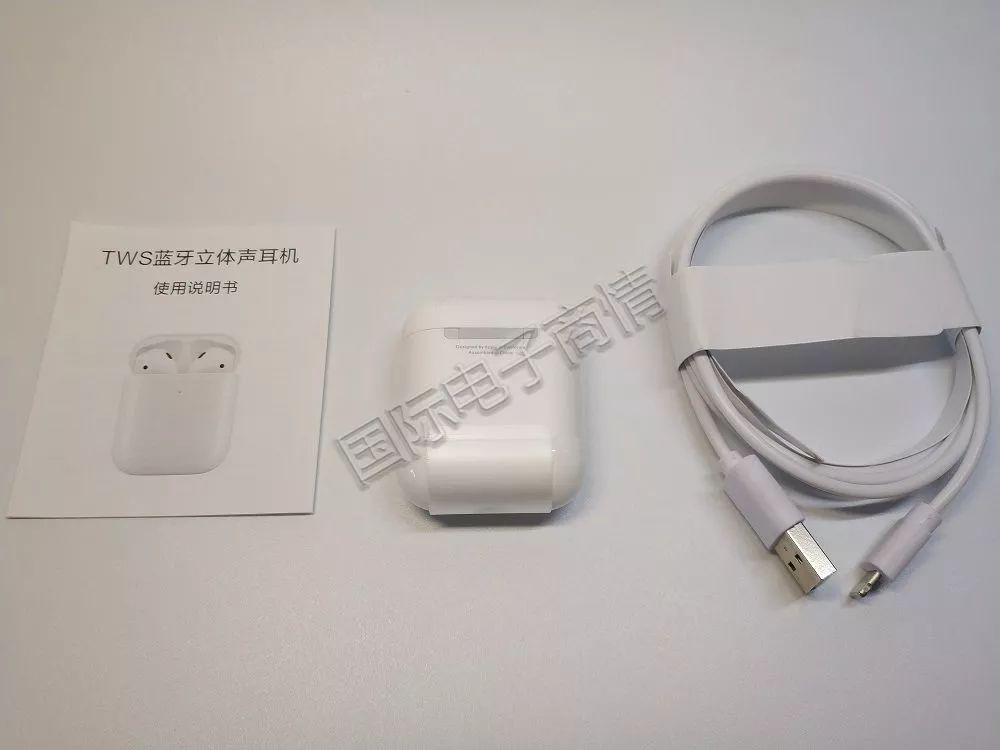

打开包装盒配件

这个充电线，聊胜于无吧。一个说明书，一个主机，然后其它的包装，我就不拍了，毕竟我要的是耳机，盒子什么的随意就好(反正都是要扔的)。

主机塑封套

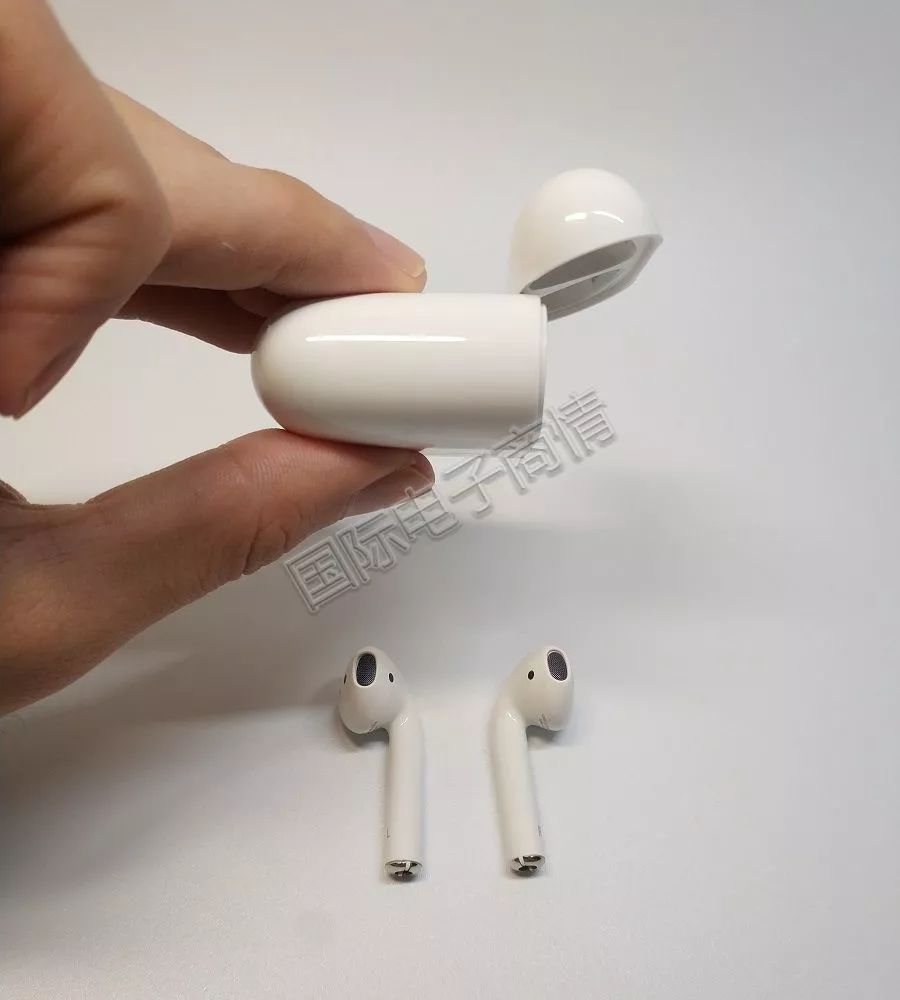

耳机和壳子

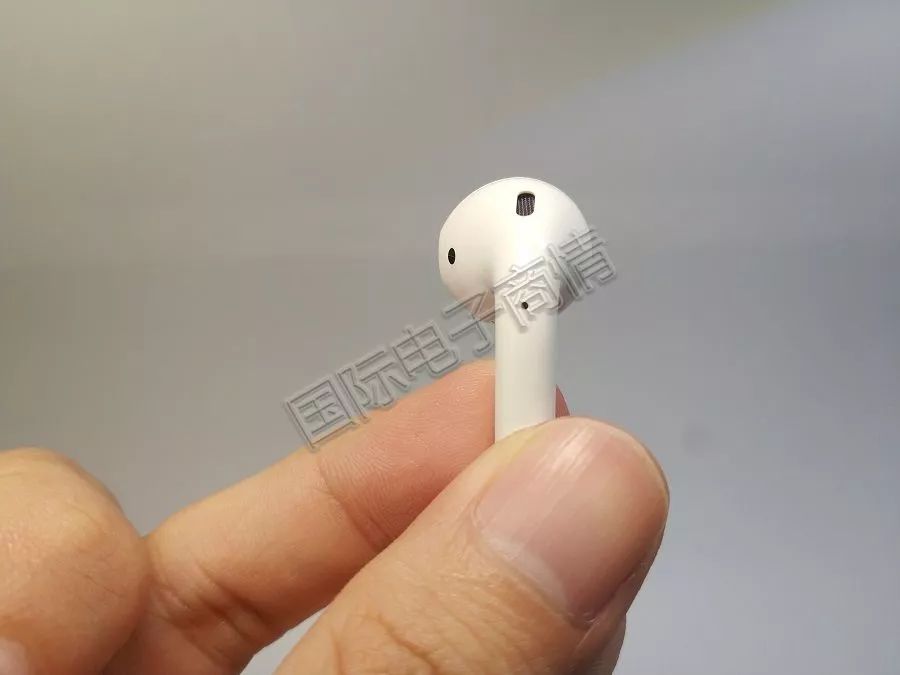

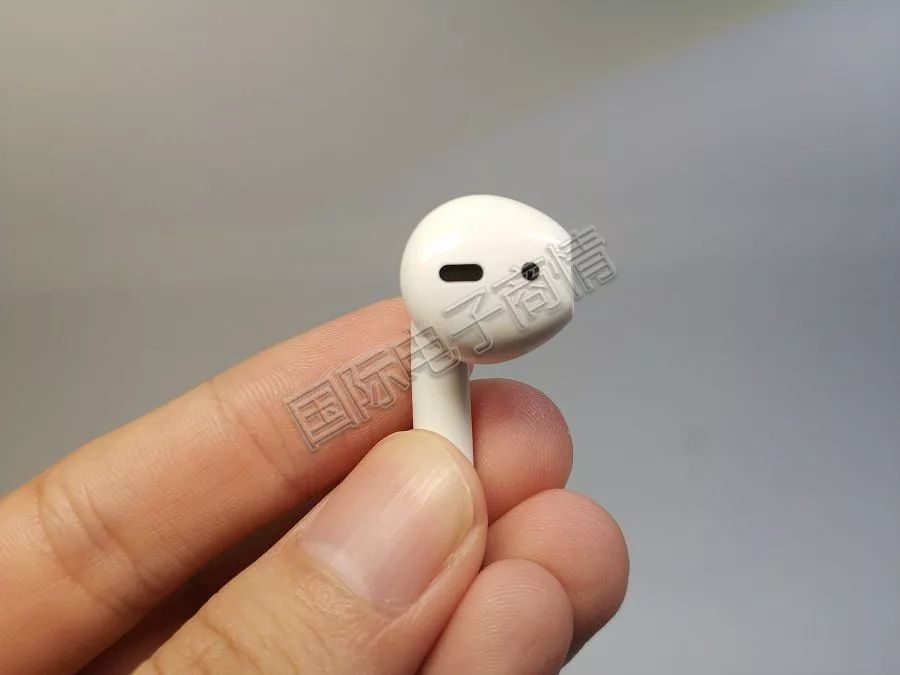

听筒

听筒的毛刺还行，基本看不到什么，不过有和老板咨询，这个是一般的模具，所以手感一般般。

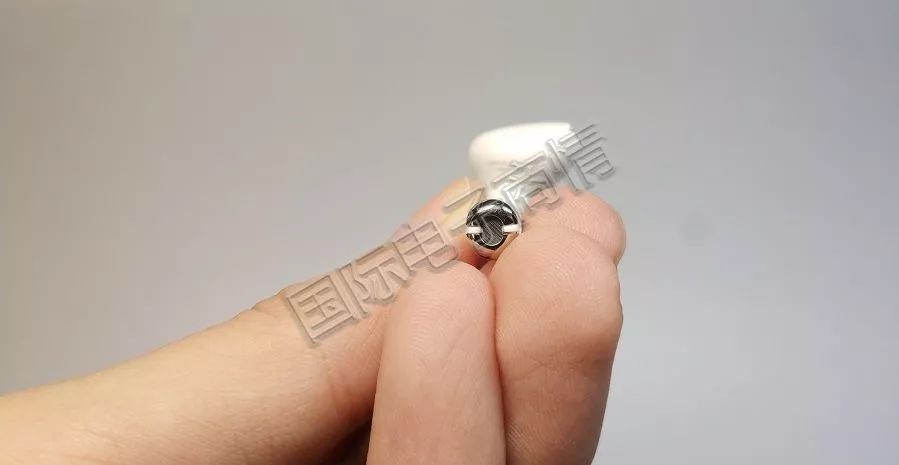

背后的大调音孔，也有滤网

这个地方细节处理的真的不错了，工艺点赞一个，就是滤网材质有点儿渣，不过这都不是问题。

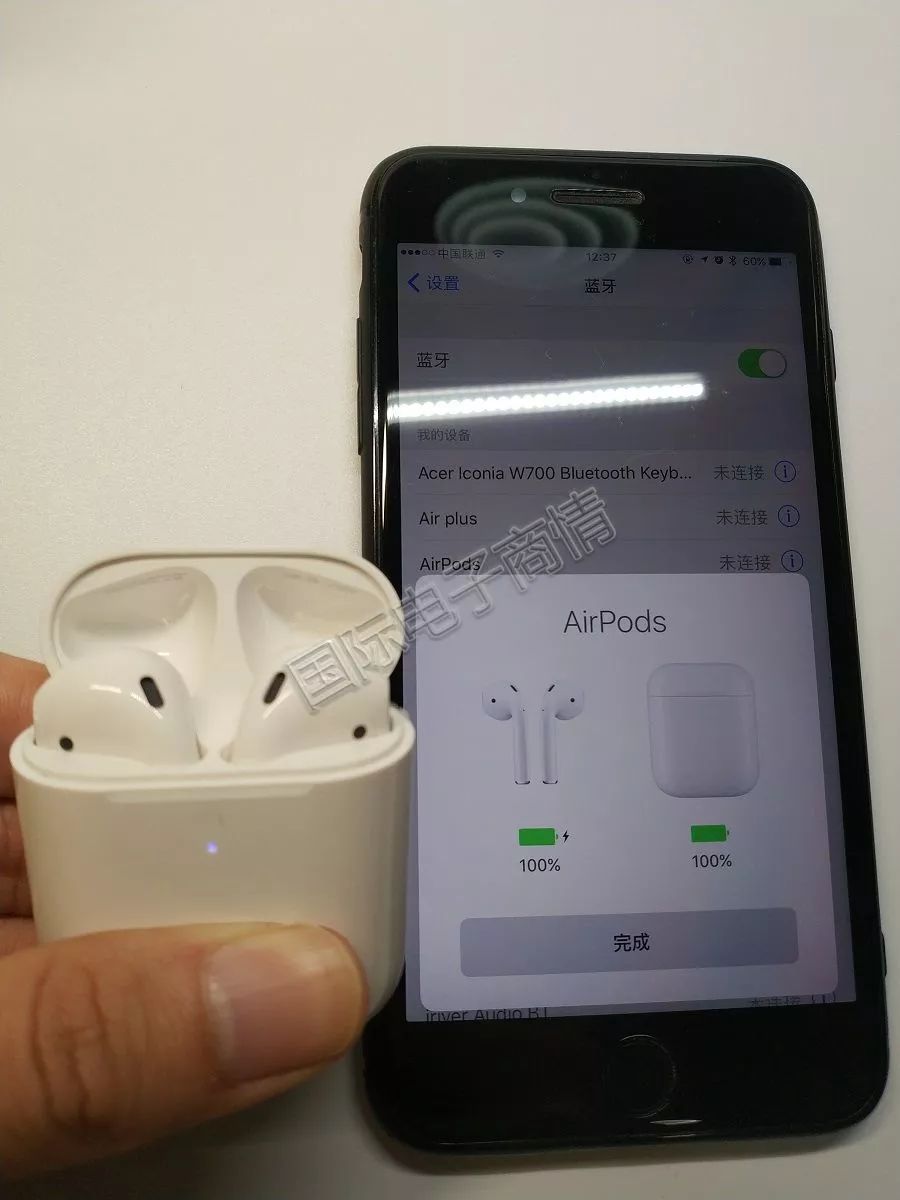

绑定识别 IOS10.3.3 7plus

这里要说一下，不能自定义耳机名称，但是翻盖弹窗识别，需打开蓝牙哈!

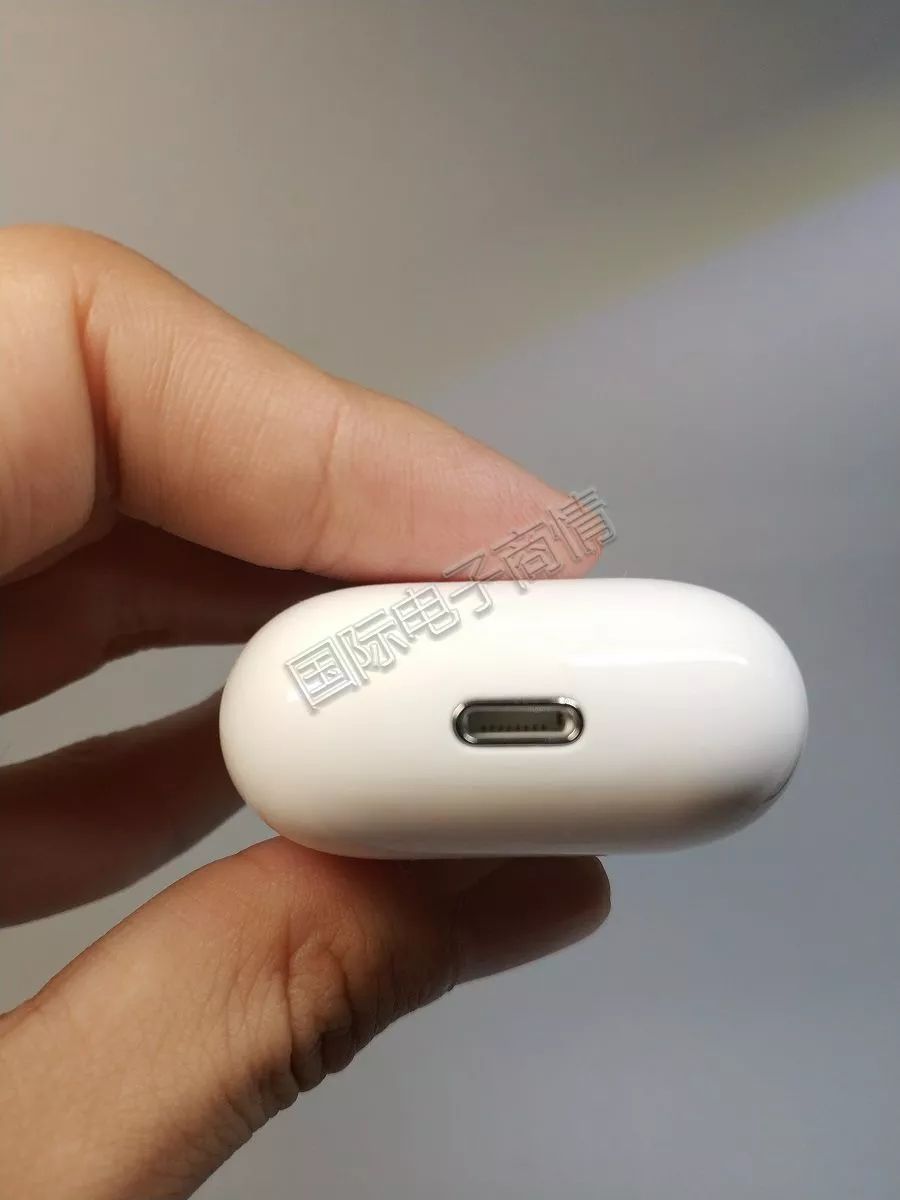

耳机底部细节

底部充电触片，做工还是ok的

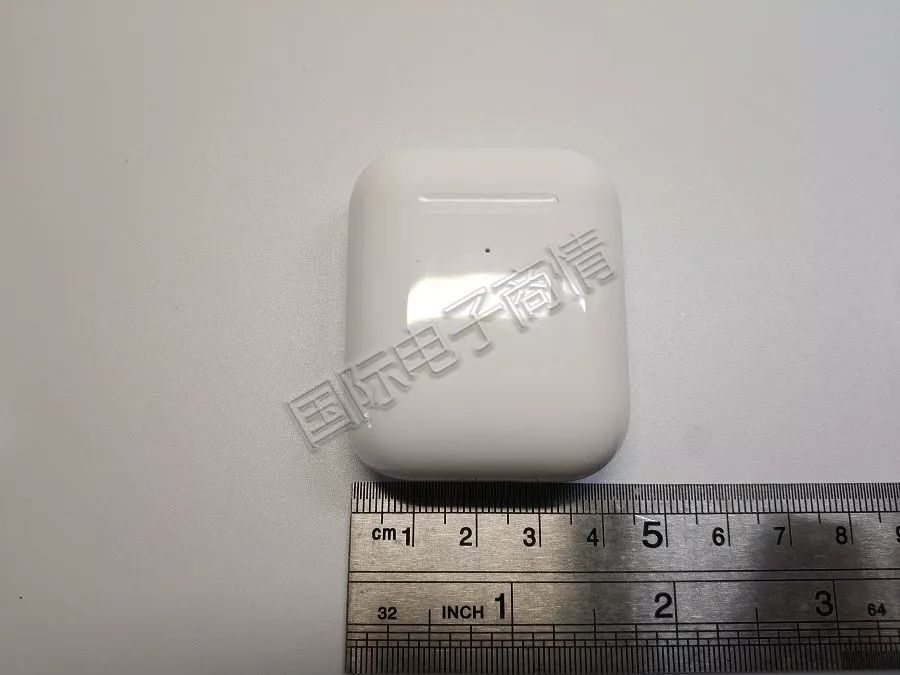

充电仓三围图

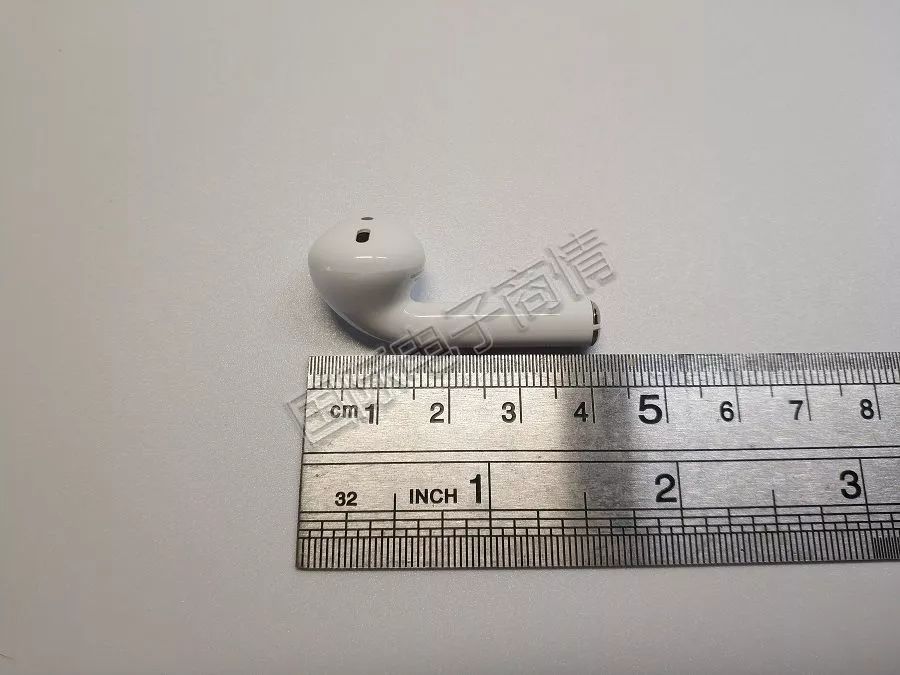

耳机三围图

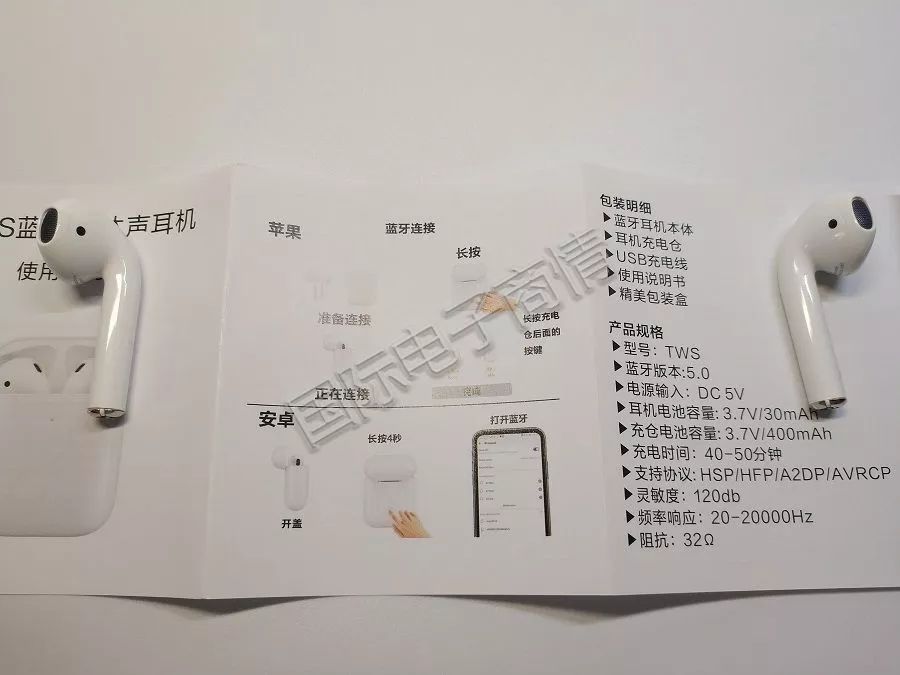

附带的说明书

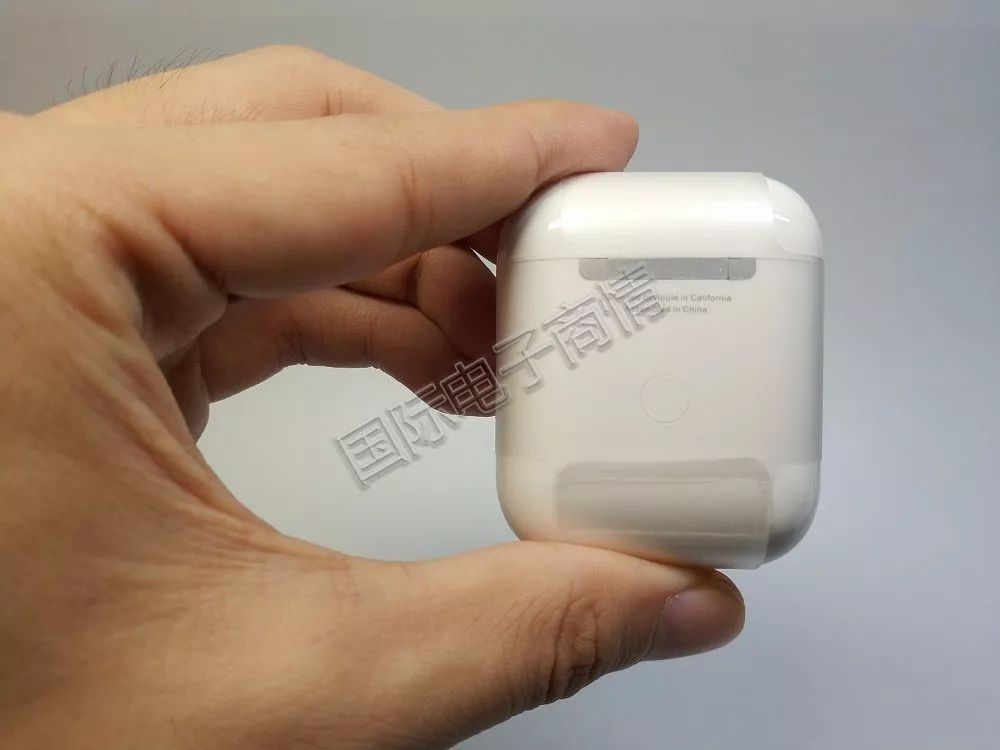

充电仓

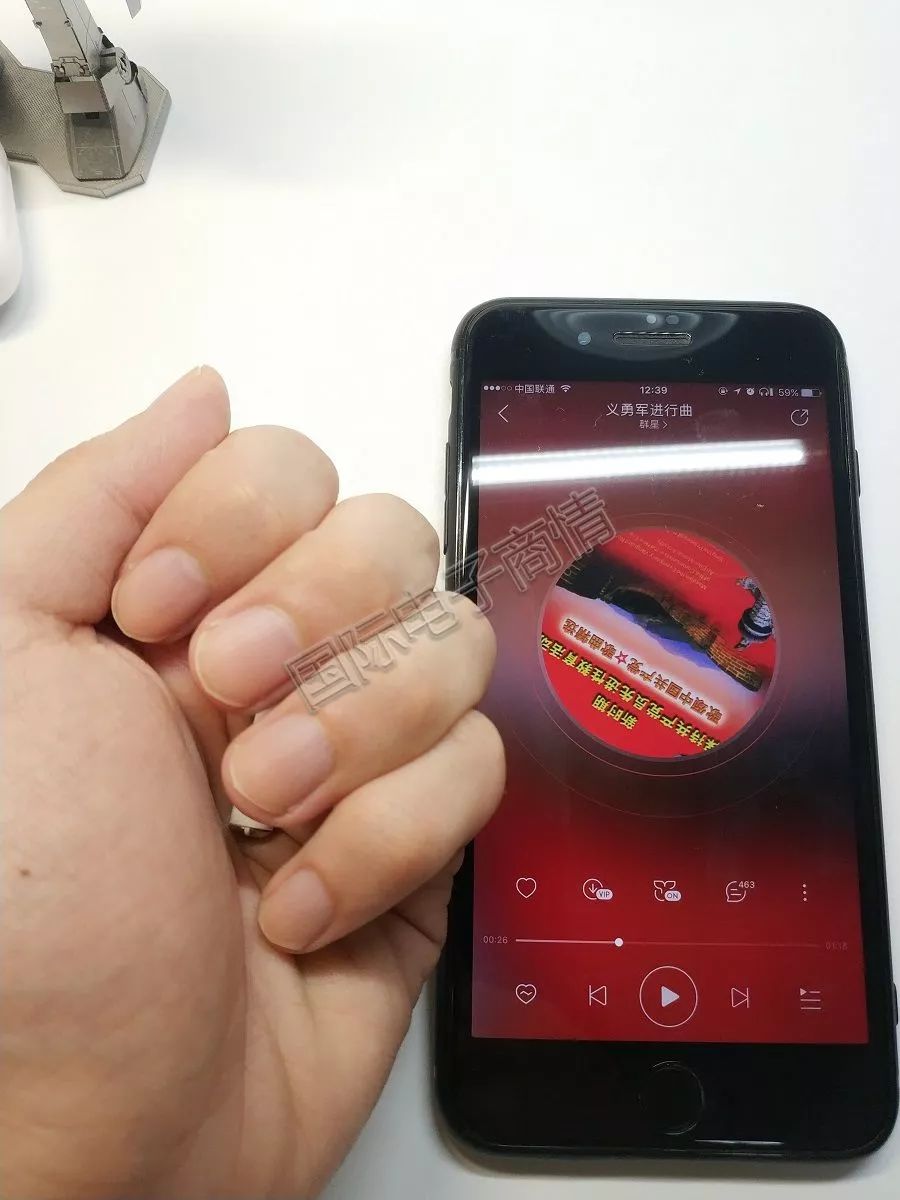

入耳检测

外观基本看的差不多了，总的来说，这些和大家之前用的“山寨”正版都是差不多的。

• 弹窗速度大概在2-3s左右，比以前的要好很多了;

• 电池的续航能力，我从70%，听了3个小时(音量正常)还有电，续航有所提升;

• 盖子是反磁的!别问了，后面有拆解(其实就是吸铁石);

• 外观的有打条形码(中性)，五处刻码，这个就是看看而已，我就没发(假的就是假的!);

• 入耳检测没问题，灵敏度也不错;

• 左右耳可以单独使用，这个功能测试过了，ok的;

• 连接的稳定性还不错，我隔着两个实木门还有信号;

• 抗干扰能力也不错，家里很多蓝牙设备，没有发生冲突或者突然断线情况;

• 这货支持无线充电!哈哈哈，划重点!

• 安卓系统可用，测试机器小米mix2;音质

说实话，我用过的耳机也是挺多的，diy的耳机也不少，例如ie800这种，蓝牙耳机听个响，这个也是实话实说，同等价位，有线耳机吊打蓝牙耳机(毕竟稳定)。

我也有试用过库克版本的AirPods，其实音质也就如此，和小白兔的差别不算大。但是这款基本能做到和库克版本的耳机七八开，低音都是那样子，但是解析力还是值得肯定的，如果非要和索尼大发比，那还是算了吧。

正式拆解

你们以为到这儿就完了吗?这种只是说使用感受的文案，大家已经看得厌烦了吧，来看看新鲜的东西，毕竟外观看起来都差不多，好不好要看内在(好邪恶)下面开始进行最暴力的拆解说明。

屹立于大地的Gundam(乱入)

一开始，我以为，这华强北的耳机，能有多难拆啊?一个锥子不就搞定了吗?事实打脸!

工具升级!

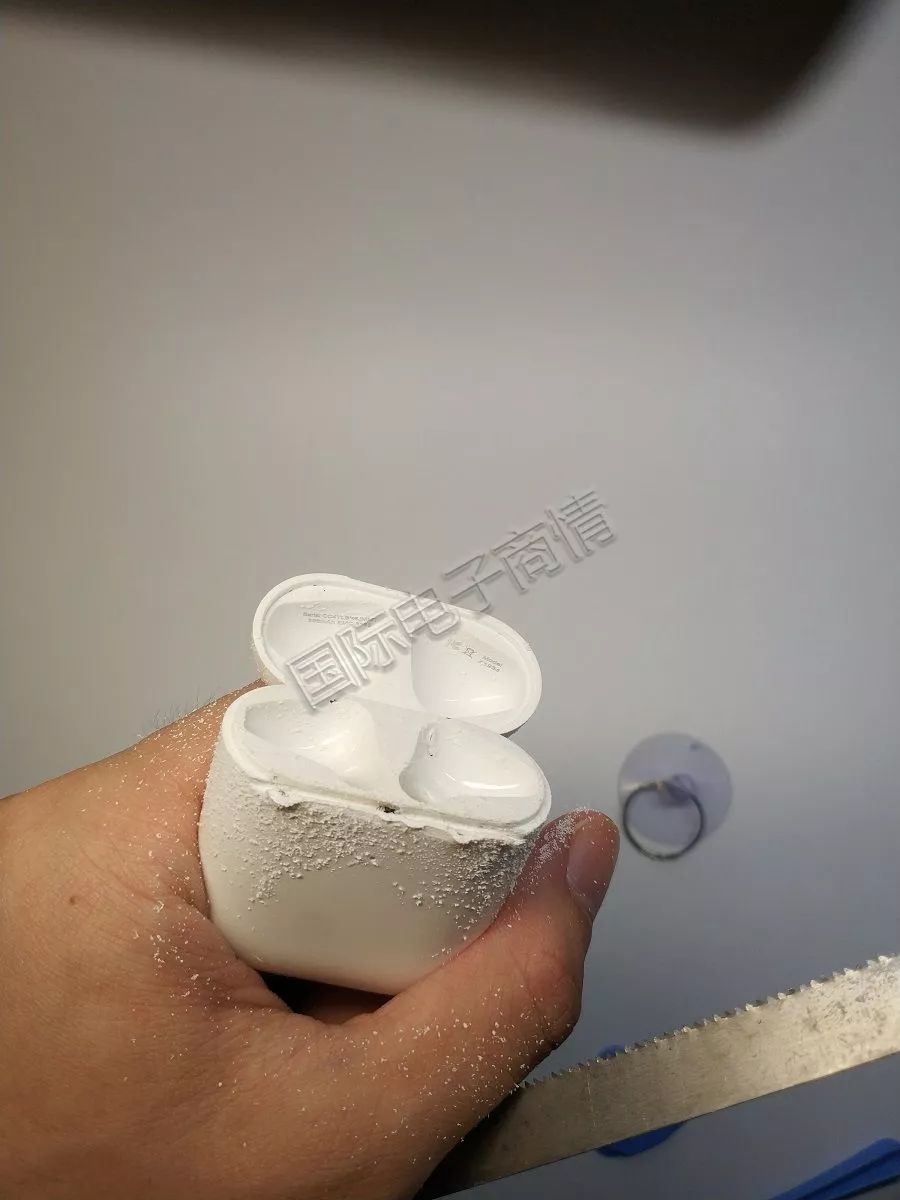

锯子强行打开无果

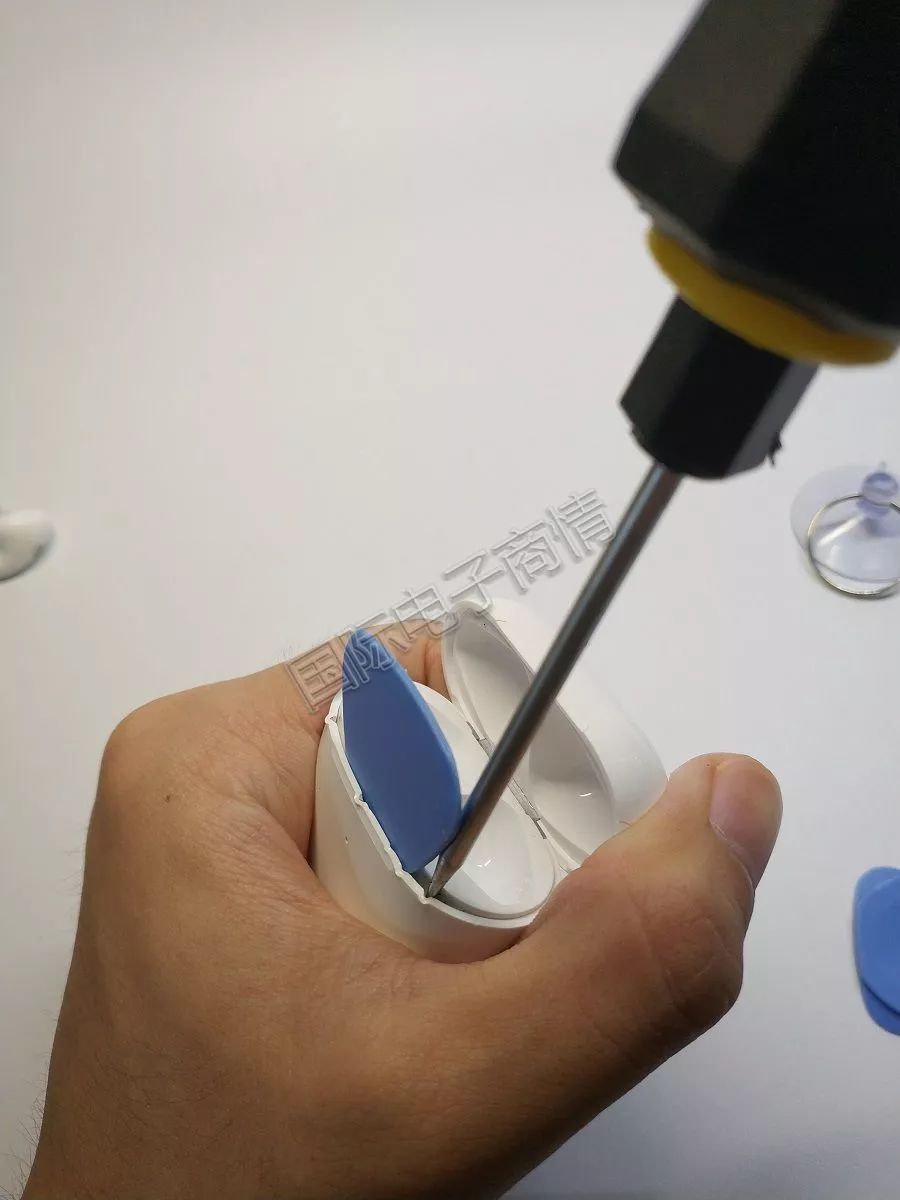

锥子翘片都没办法

谁说“山寨”的做工不行的，下次来拆这个耳机，保证难拆到怀疑人生啊!

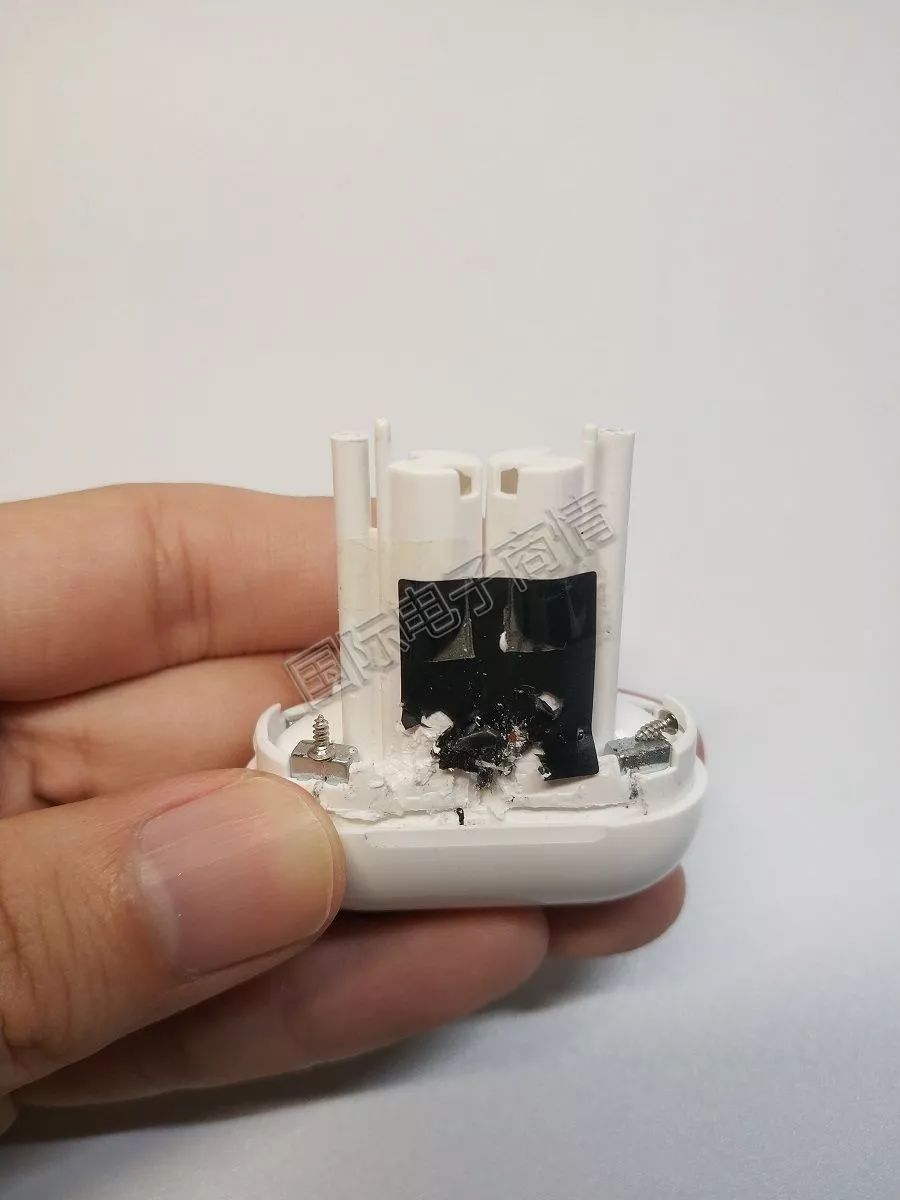

看到磁铁了吗?

X鱼、某宝还有拼夕夕上面说的高大上的“反磁”其实就是吸铁石。

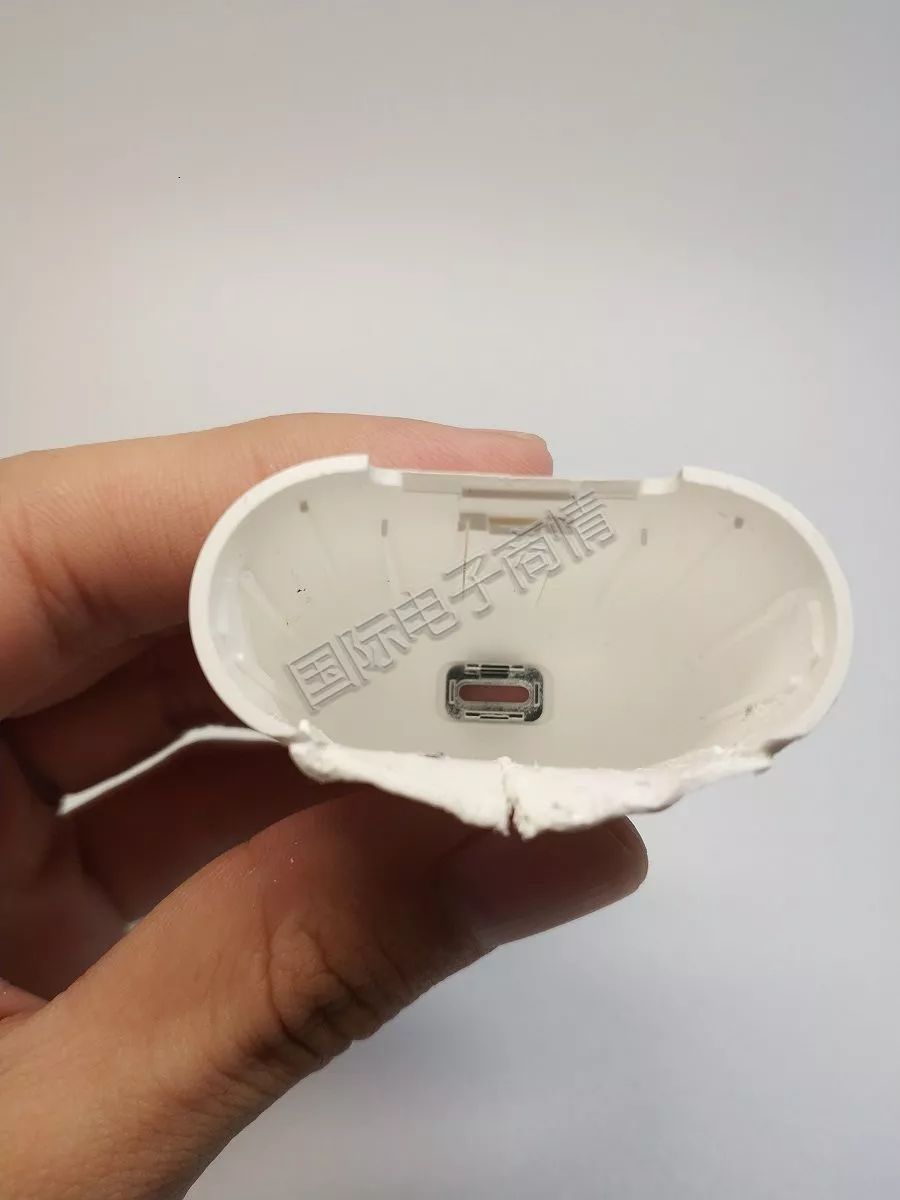

仓电池外壳

这个厚度，不是那种薄如纸的塑料片，注塑工艺好评。

充电仓主机

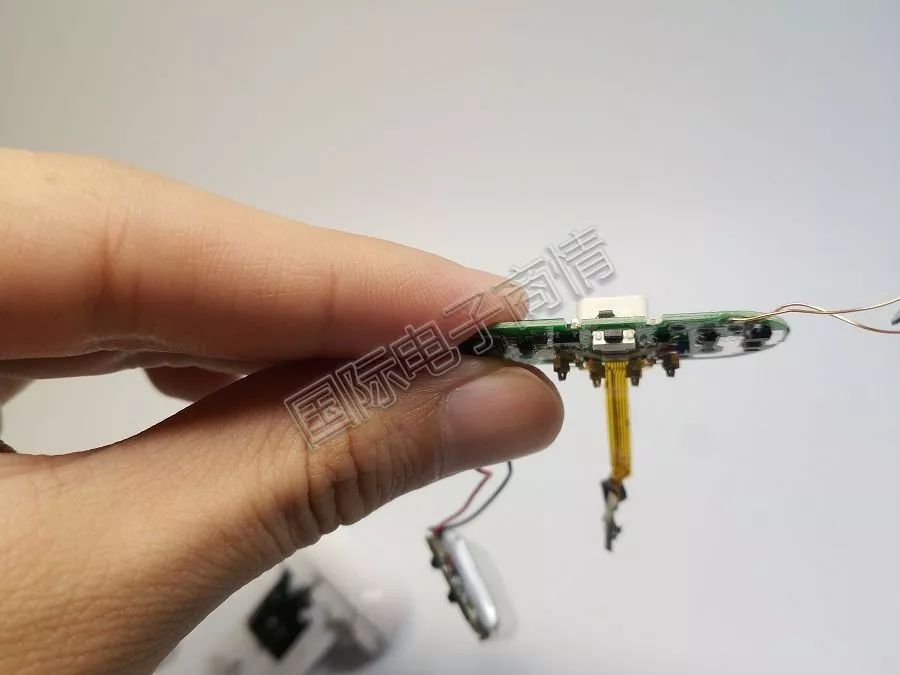

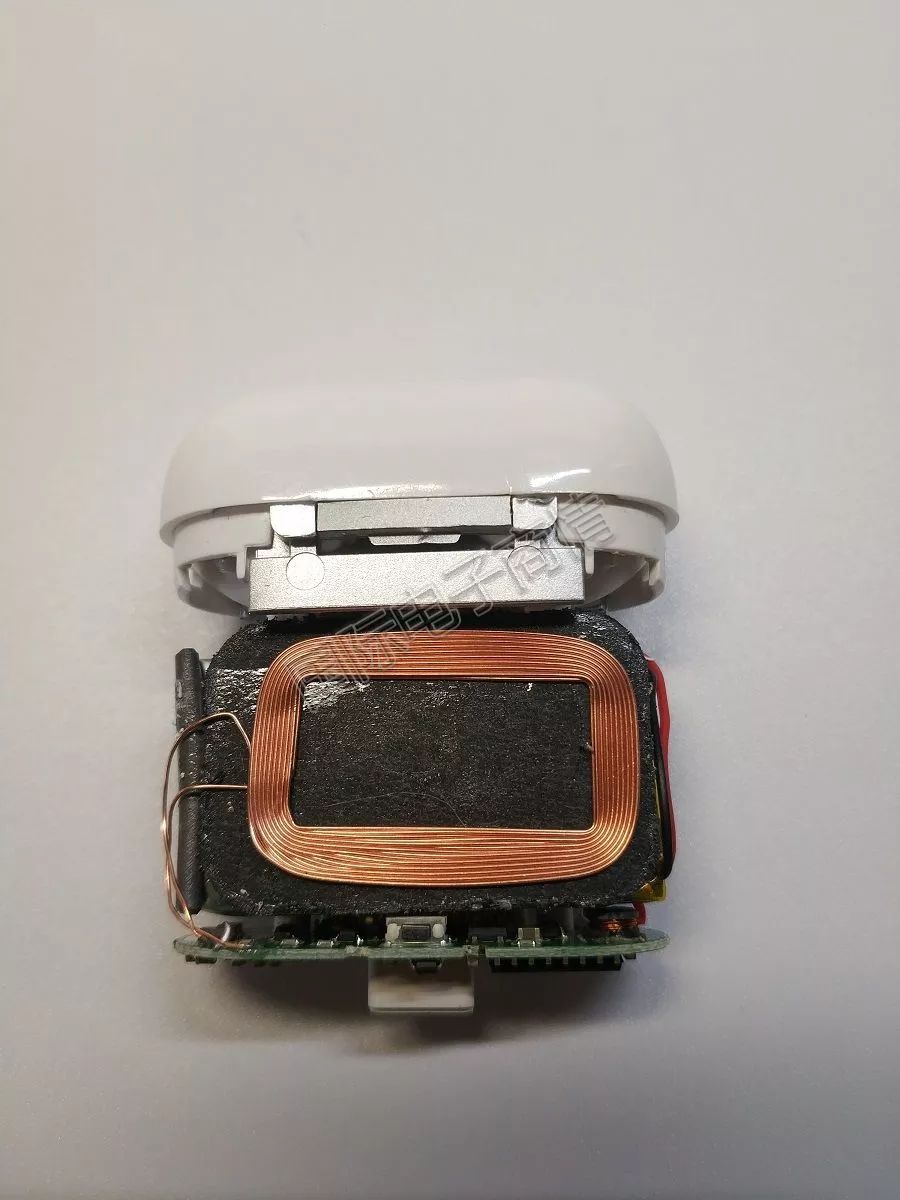

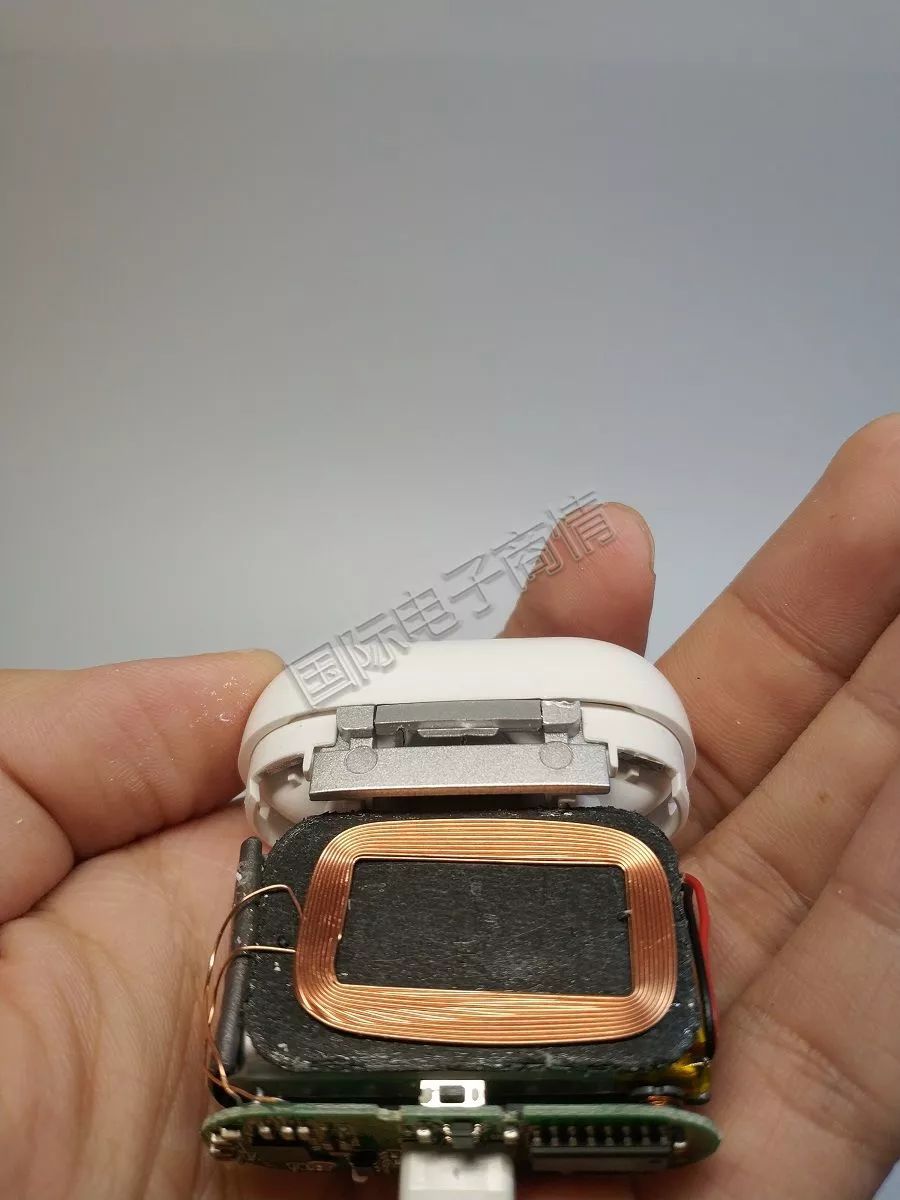

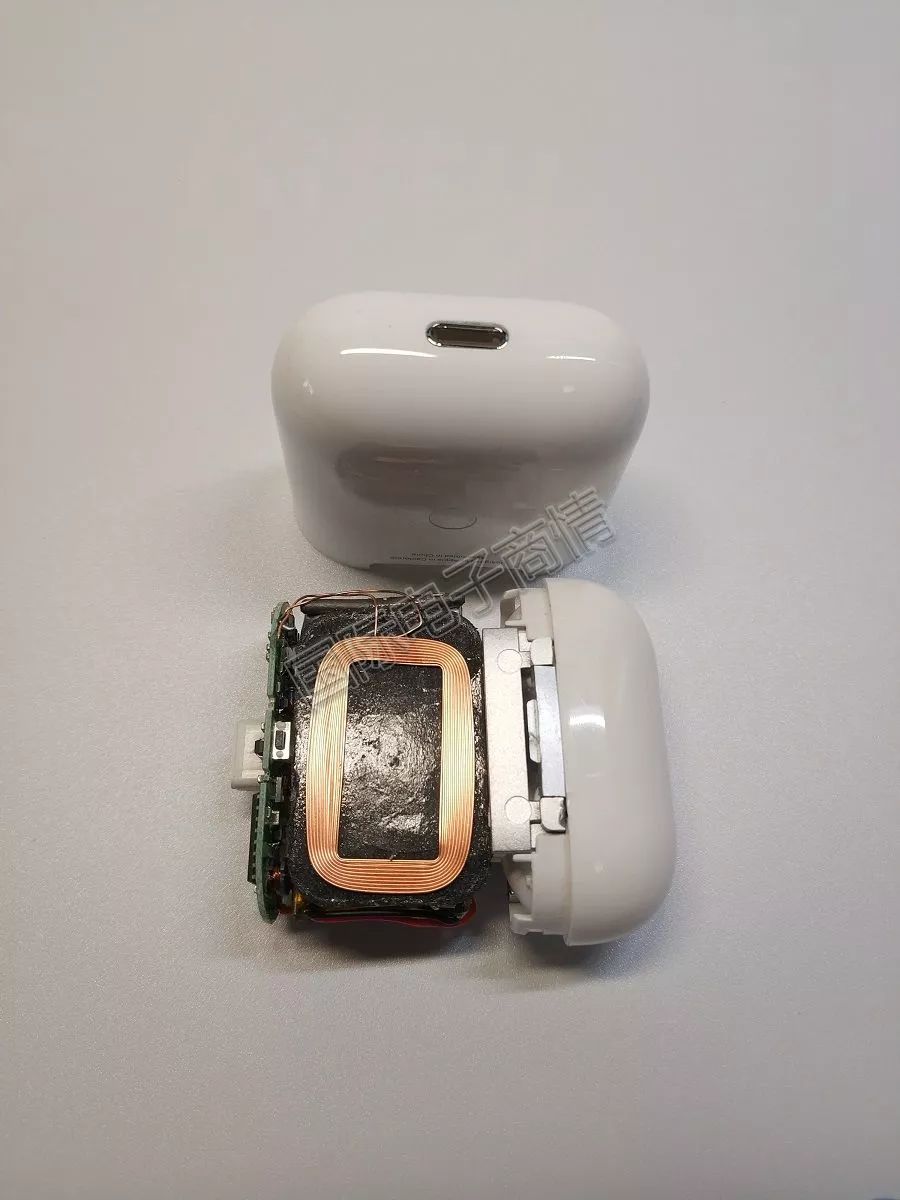

充电仓主机侧视图

上面是无线充的线圈，底下是匹配按钮的微动开关。我刚拆完以后，掂量了一下，好有重量呀，觉得这个电池应该很大。但是后面，现实拆解的打破了我的幻想。

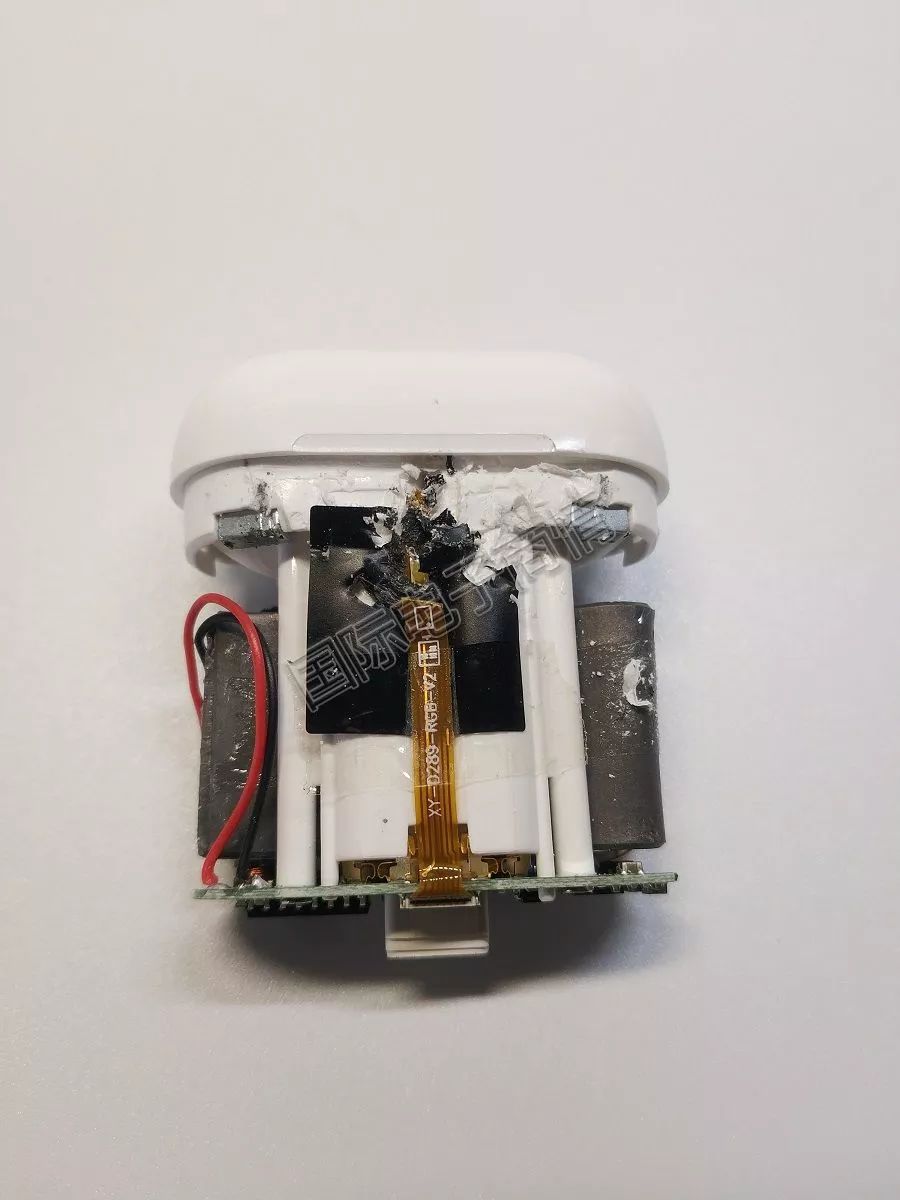

主机正面

排线上面有个LED灯，排线被我拆的时候弄坏了昂，左右两侧黑黑的是什么(看库克版本没这个东西)?

居然是铁片!

好吧，黑黑的东西，居然是铁片，用来压秤的吗老板?还是说用来保护电池的?目前无法给出结论。

侧面微动

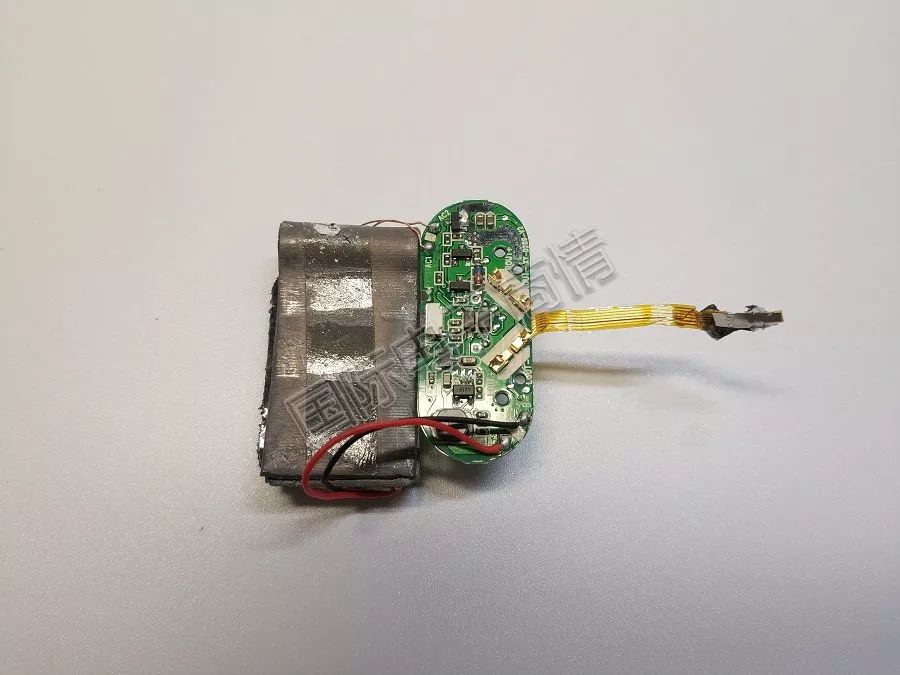

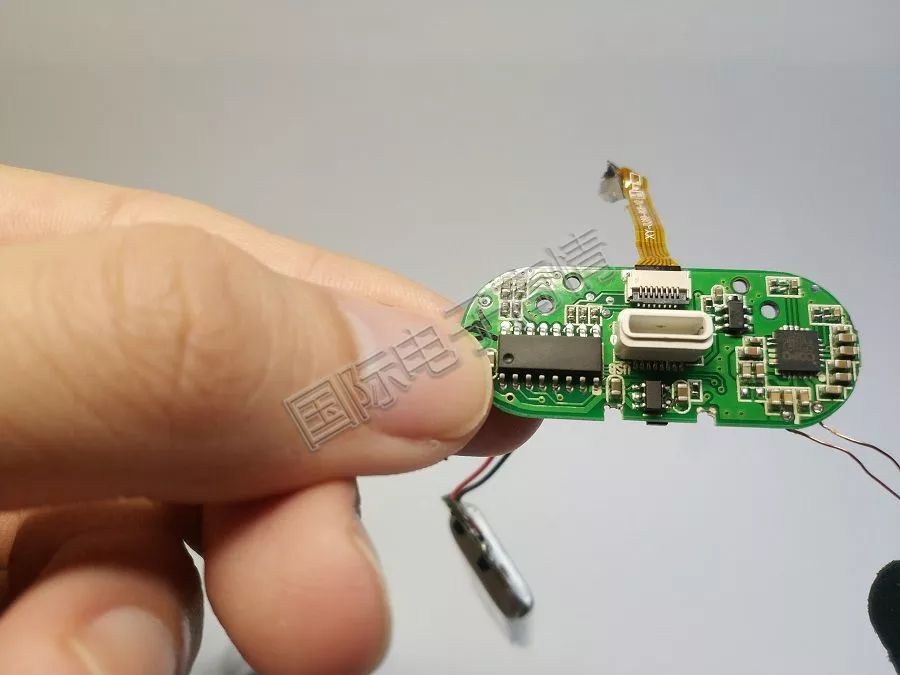

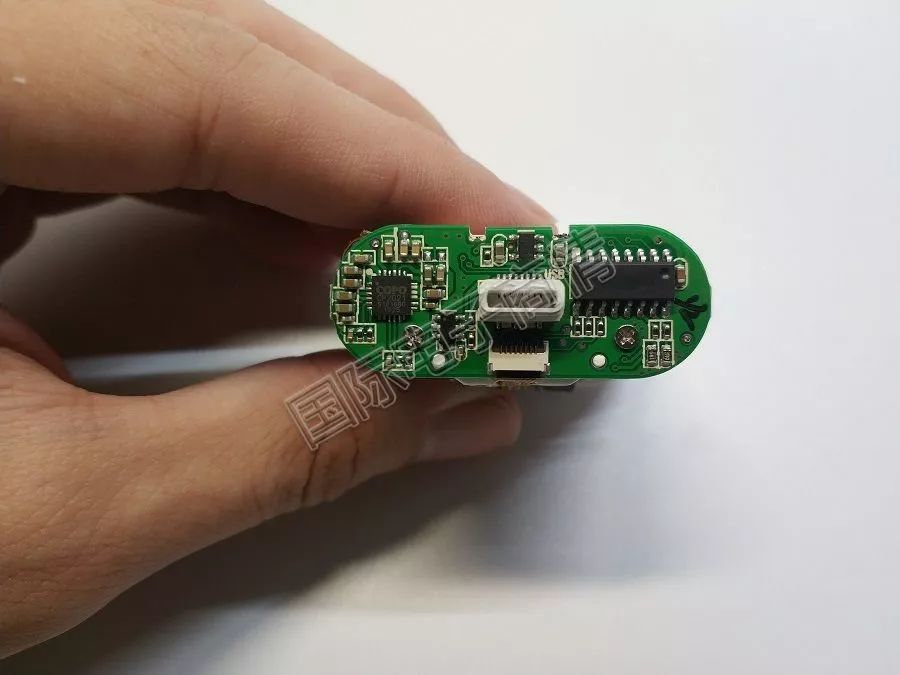

主板，划重点

右侧侧是一个没有打字丝印的IC，具体是啥我也不知道，我猜测可能是个小的单片机。

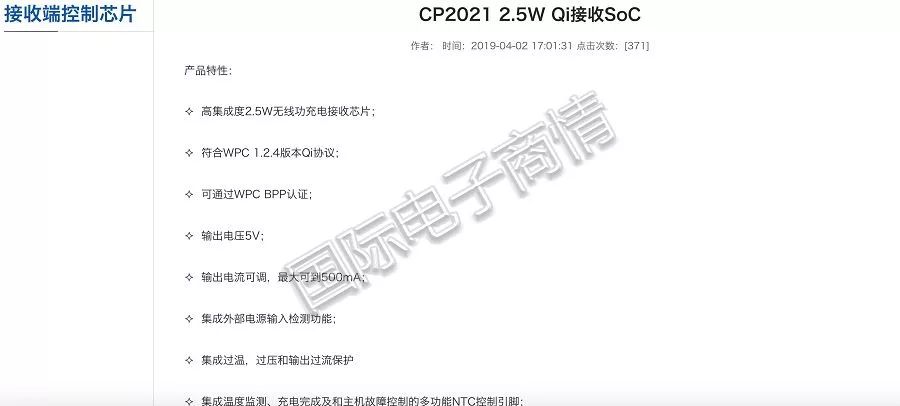

左侧的芯片型号是：CP2021 2.5W Qi接收SoC

中间是lighting

左边连接的是无线线圈，右边连接的是锂电池

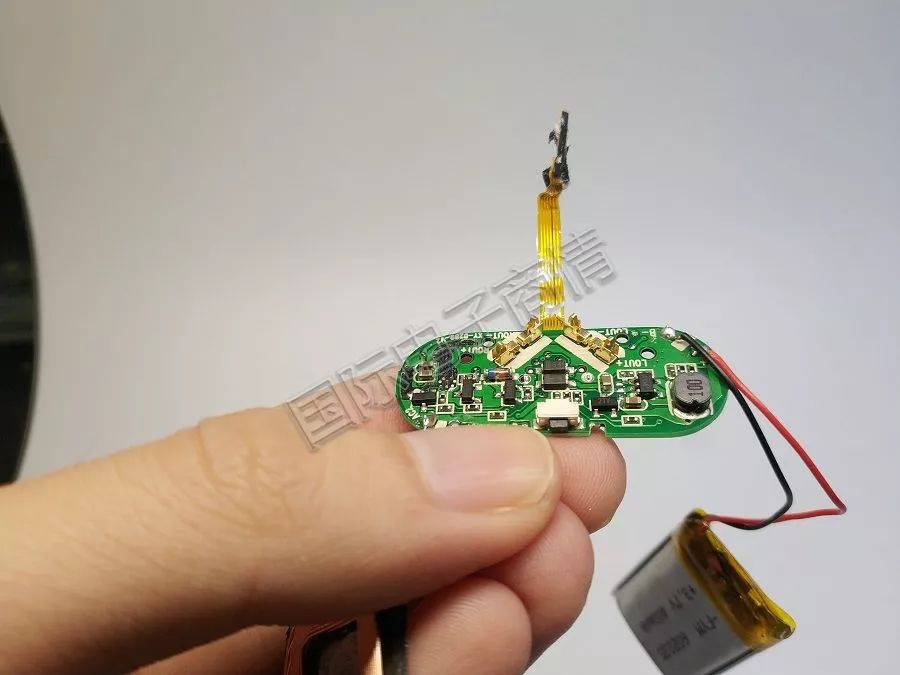

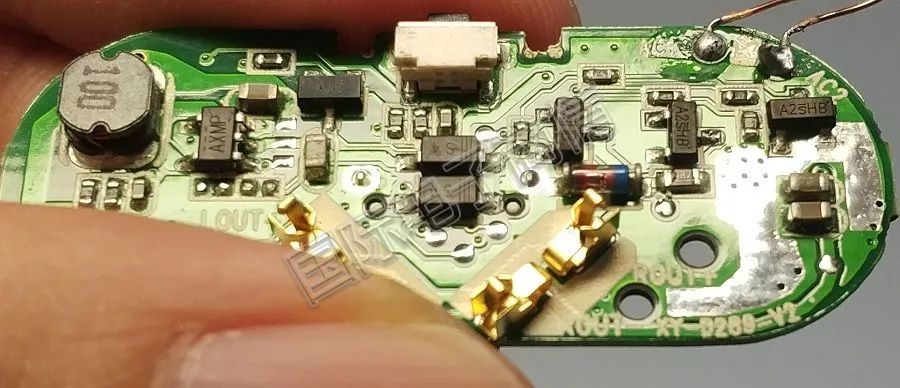

背面

这个就是朝着充电仓的那部分了，主板正面，有升降压电路、充电触点和LED灯。这个地方充电的金属触点好评，貌似是铜锌合金(不确定，万一是金子呢!)，做工是比较精细的。

板子的做工情况还是不错的，PCB也不是那种特别垃圾的，走线也是考虑了防干扰的设计(我以前是硬件电路工程师)。

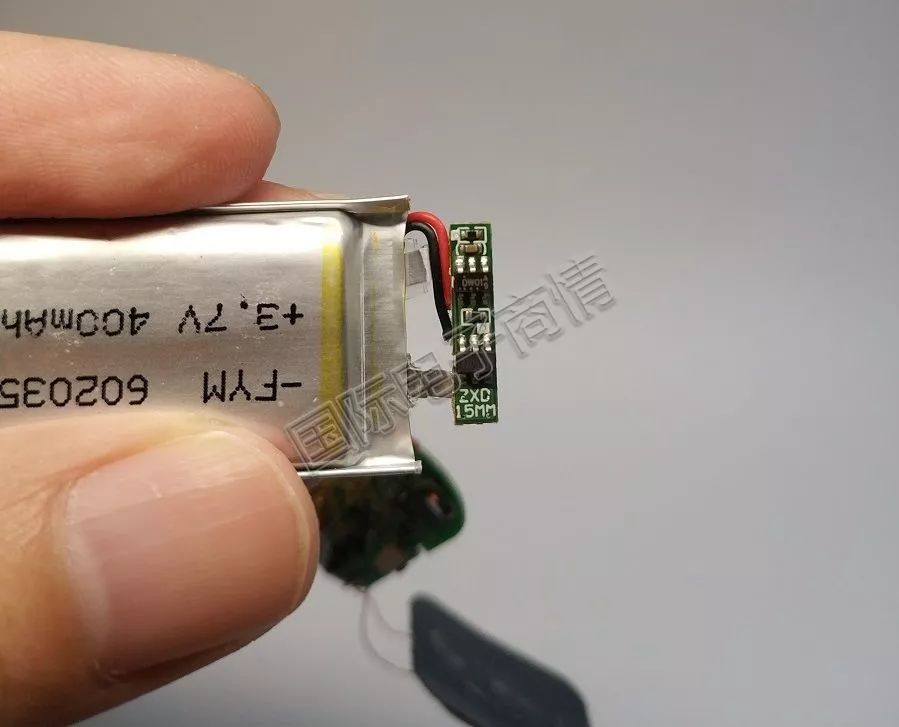

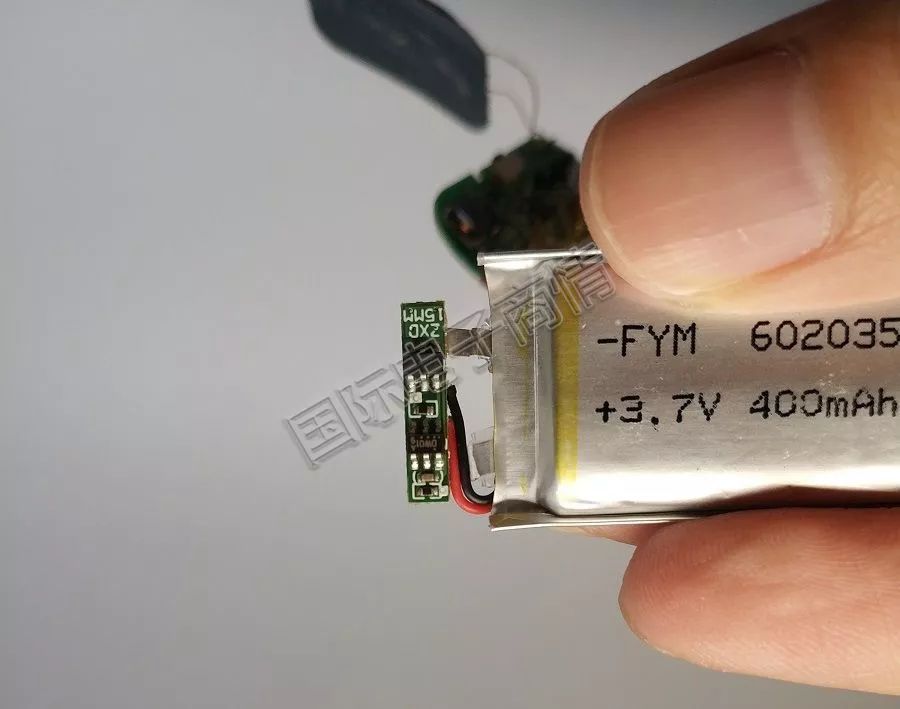

电池保护电路

电池是采用DW01B和丝印8205两颗芯片。

电池参数：400mah 3.7v 还有看不懂的型号，不过对比无标锂电池来说，这个电池很“正规”了。

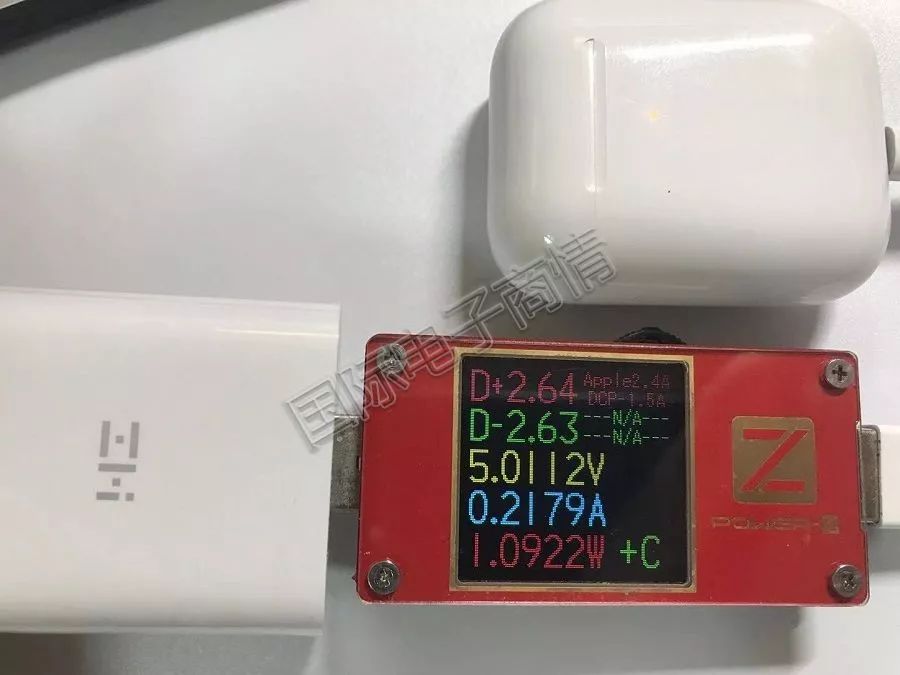

电池仓的充电情况

充电器：紫米18W qc3.0 充电器这个输入值在我的意料之中。

感觉这个铁片的作用，就是“压秤”的昂，其它的，我真的不知道它到底是干嘛用的呢?有知道的大神解释下?

充电仓总重量

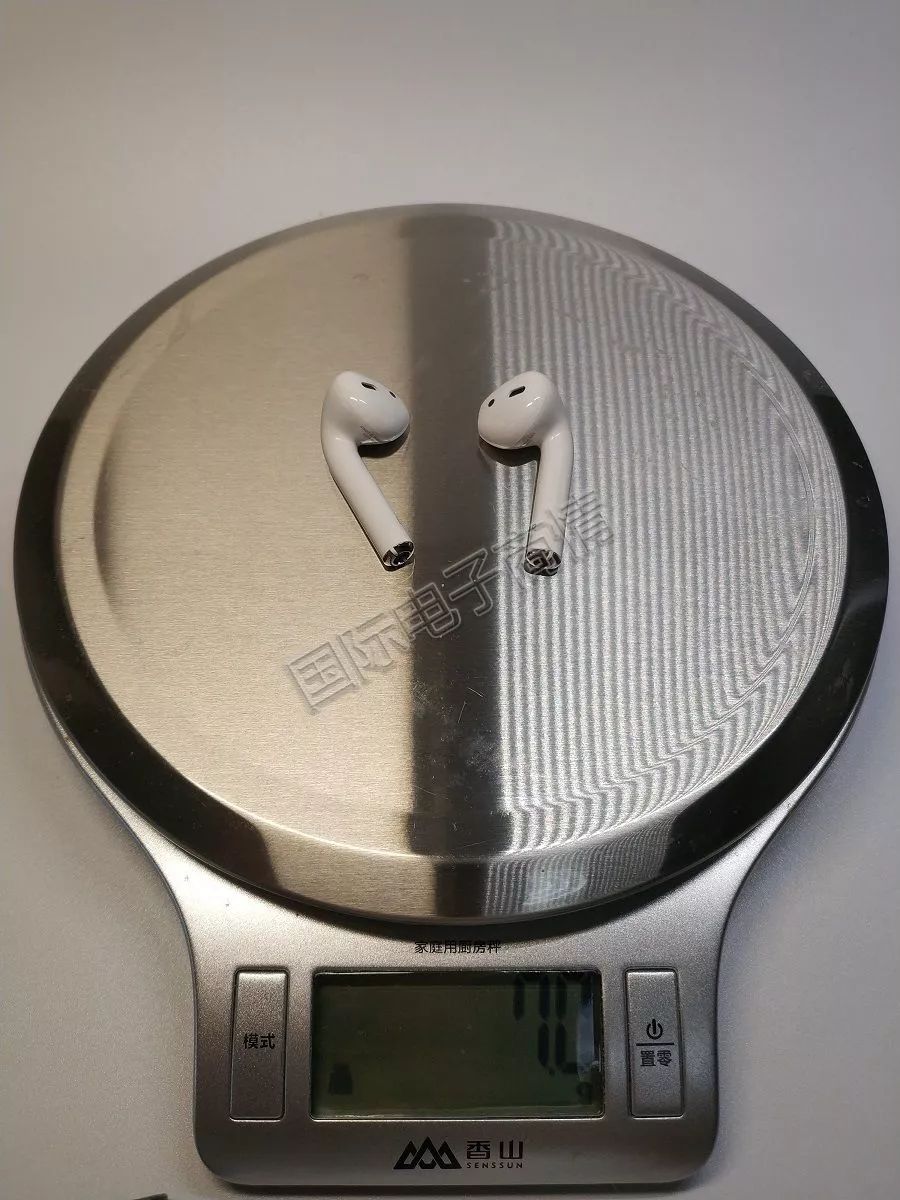

耳机重量

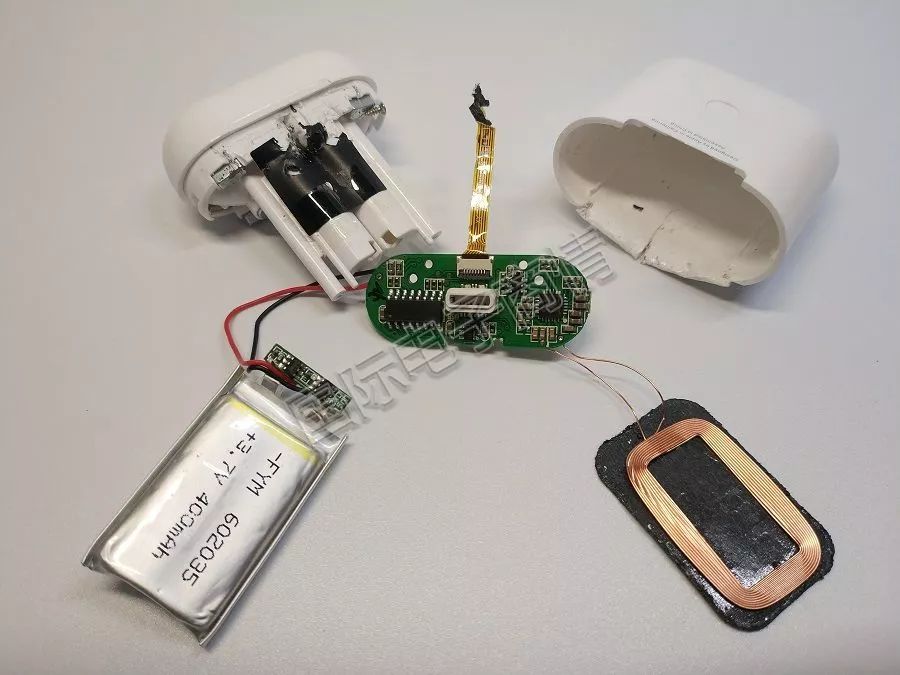

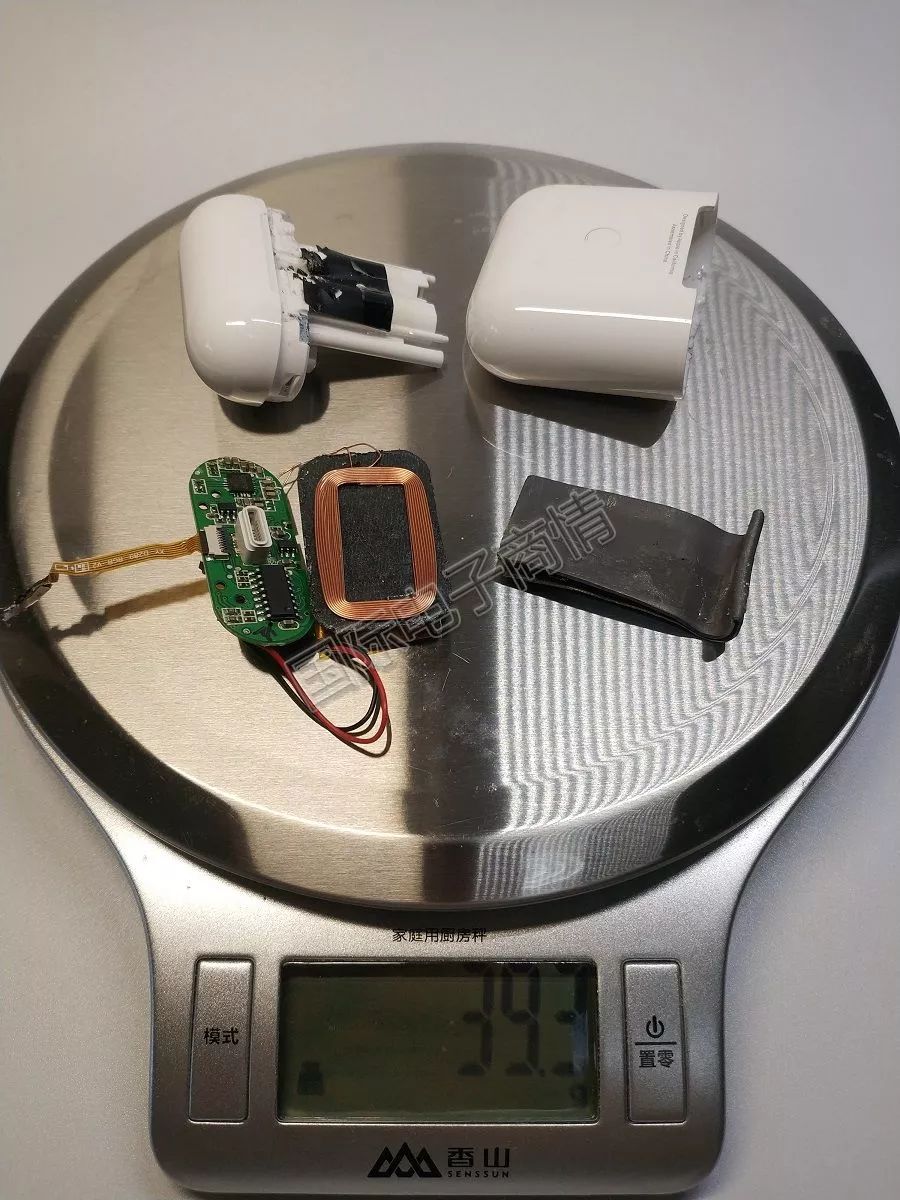

充电仓全家福

拆解完主机的我，其实已经快不行了，想到还要拆两个耳机，我真的是心力憔悴。恨不得拿个锤子直接毁灭，想想还是忍住了!还是慢慢锯吧!

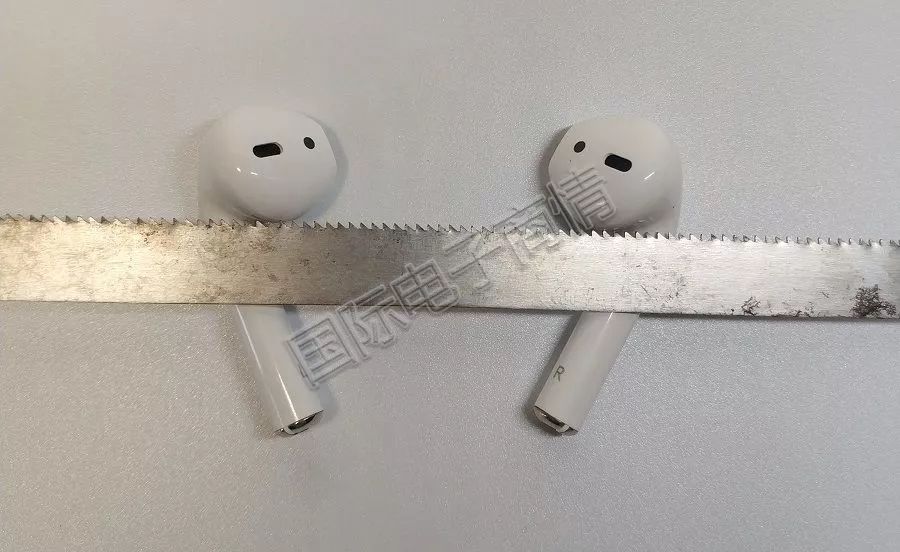

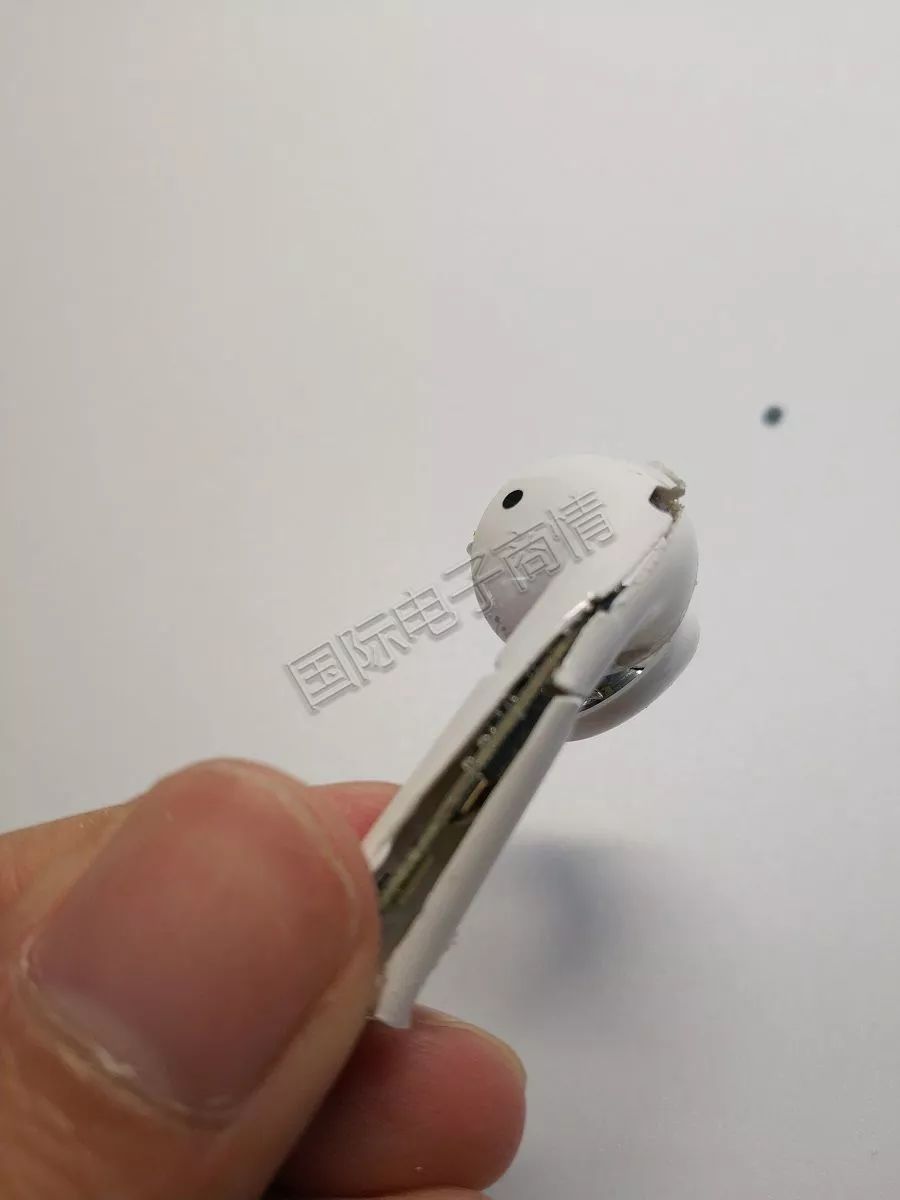

锯子真的好使

拆了我10分钟，总算是打开了它的外壳。这个一体式的做工粘合的还是非常好的，我一开始竟然无从下手，一直在乱锯!

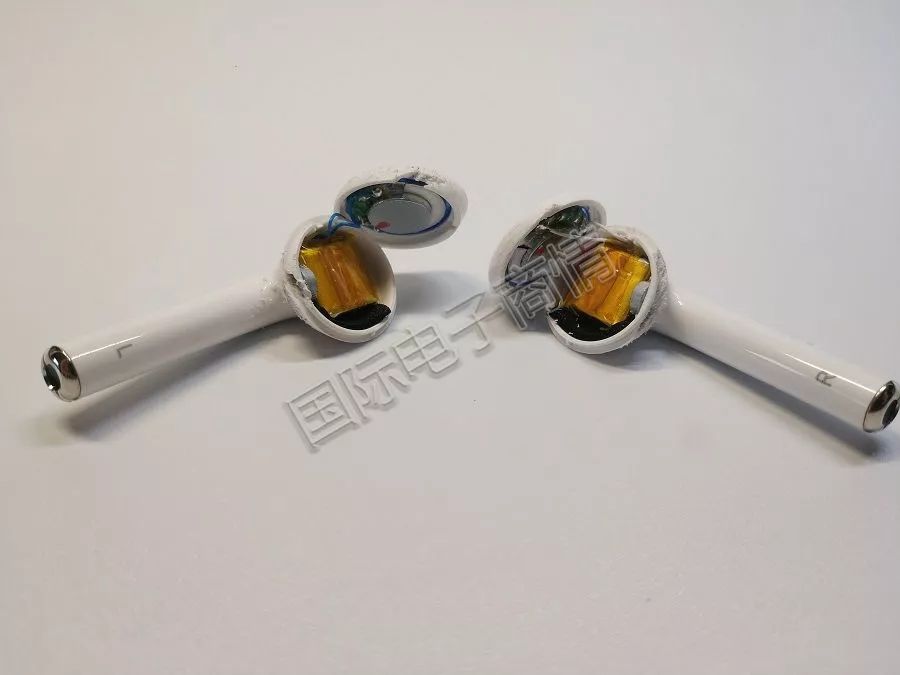

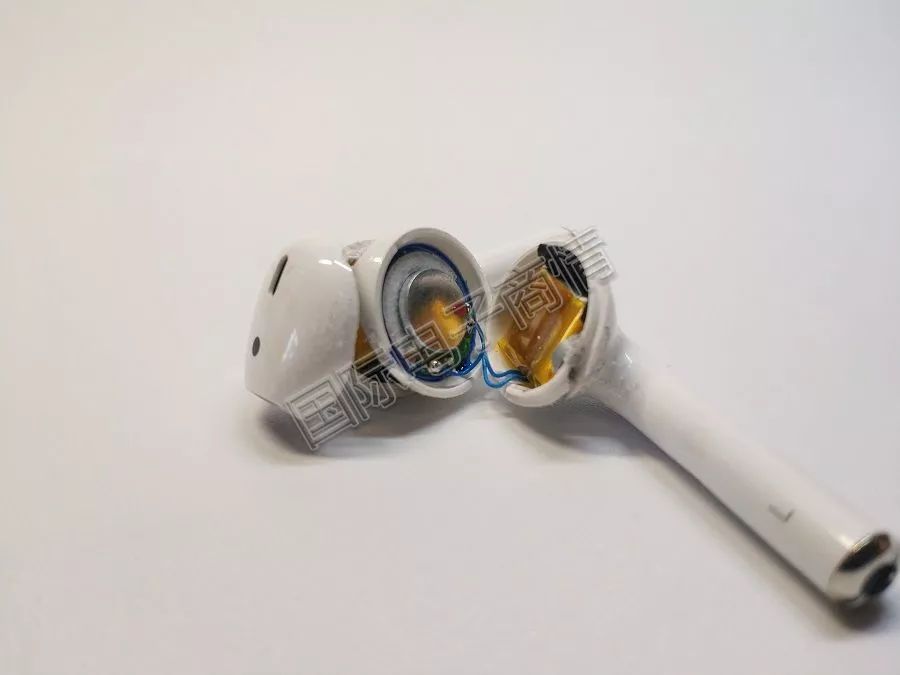

耳机开盖

耳机拆开后，看了一下喇叭，没有什么型号标示，所以也看不出个所以然来，就不放图了，以免吵架。X鱼卖家的文案上写：双立体绕音HIFI音质，13mn磁化动圈复合膜喇叭，降噪功能。

看看就好了，别当真的了，这些真没有(这些要是真的都有，我估计库克AirPods就可以清库存甩卖了)。

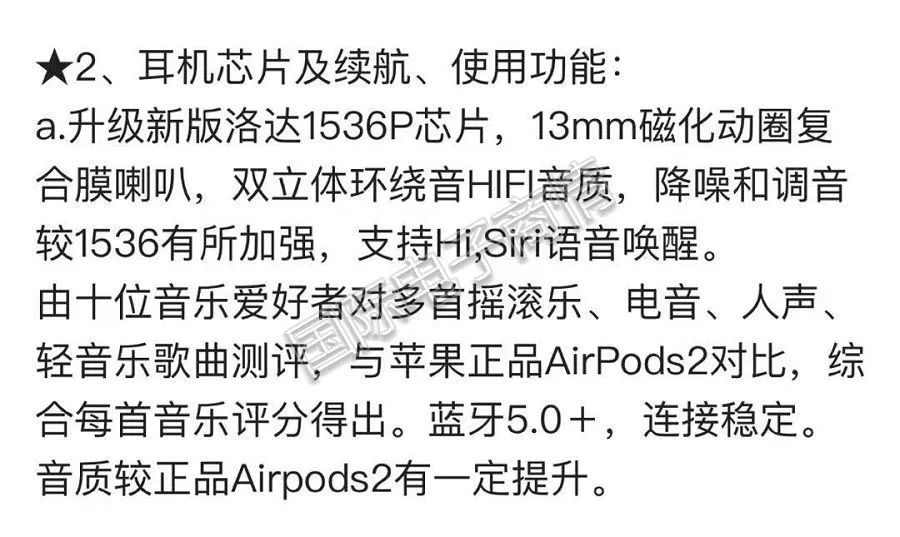

X鱼“洗脑文案”

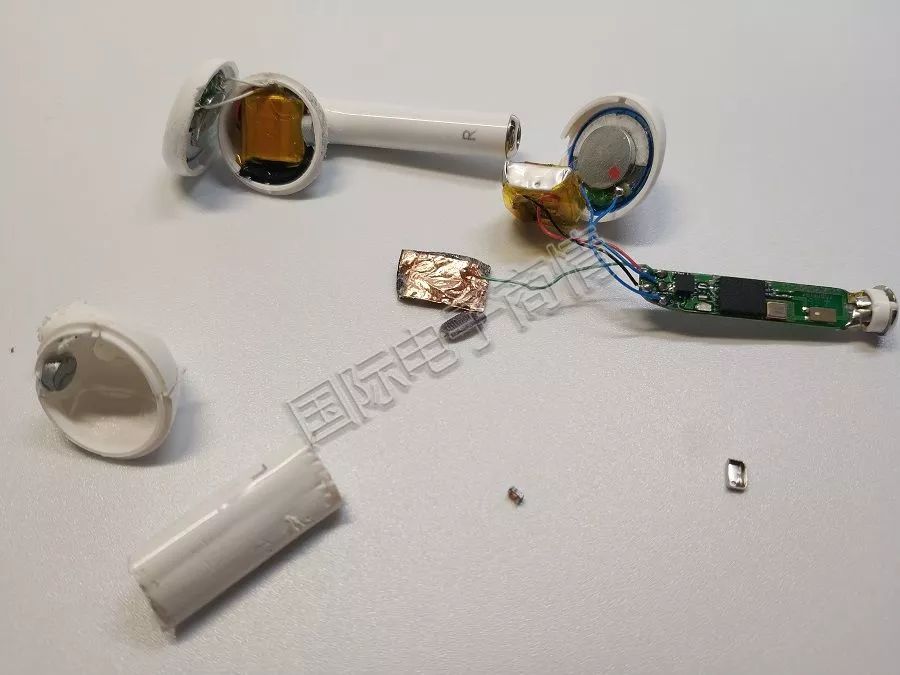

耳机拆解大图

继续拆耳机

用力过猛，拆散架了

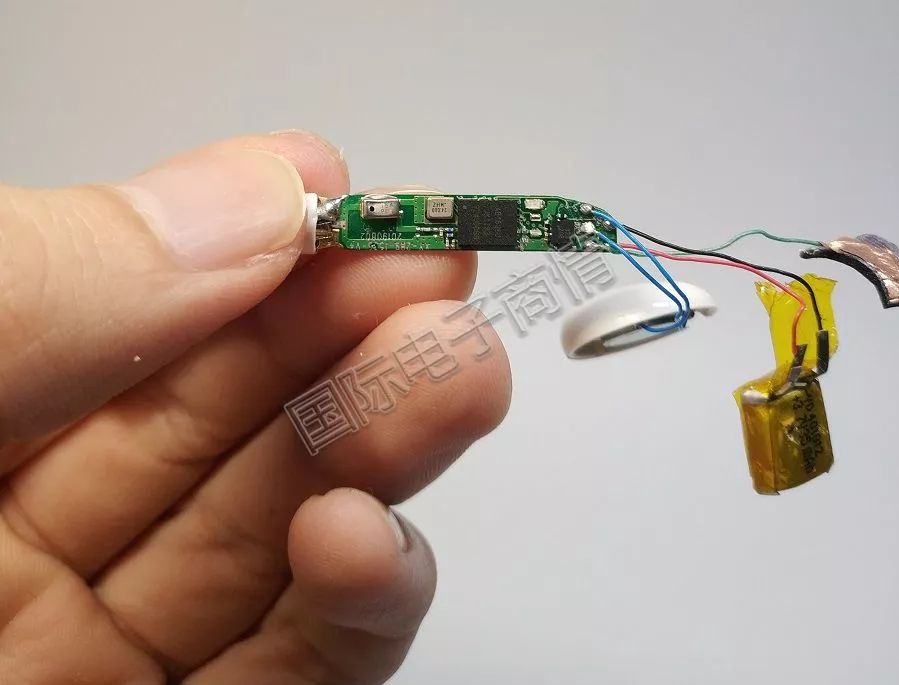

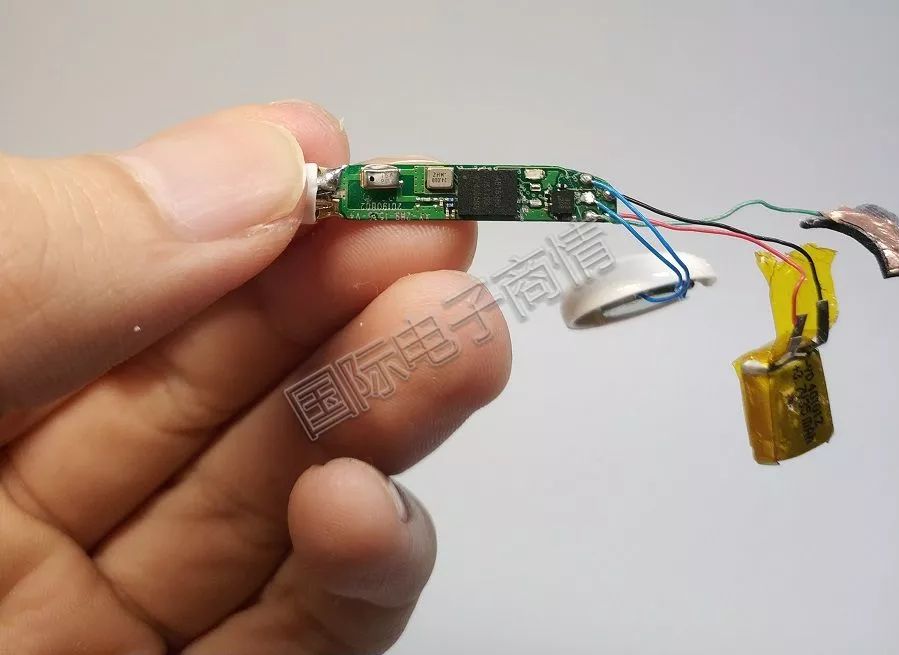

耳机的配置情况：

配置：一个锂电池，一个主板，一个喇叭，一个铜片(触摸感应开关)

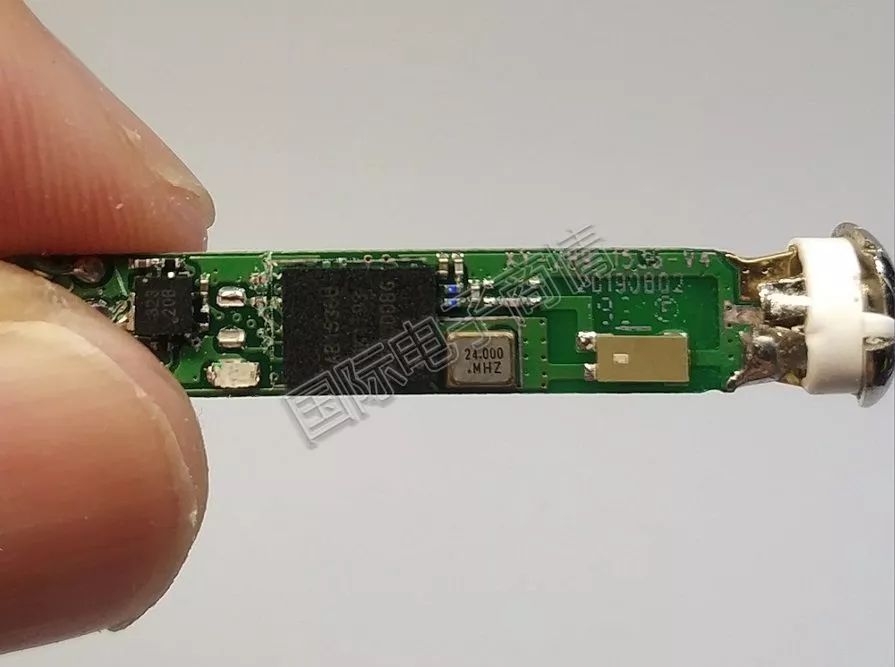

主板：内置Airoha络达AB1536U蓝牙音频芯片，支持蓝牙5.0(具体资料第一张图)

AB1536U方案

AB1536是一款蓝牙5.0双模认证单芯片解决方案，支持HD Audio和Airoha的全新TWS MCSync技术。AB1536在大多数蓝牙音频耳机应用中提供优质音频性能，水晶语音和高级音乐质量。新一代回声消除和降噪方案改善了耳机产品上语音呼叫的音频质量。

晶振：24.000MHZ

左侧带屏蔽罩MEMS贴片硅麦

MEMS贴片硅麦让我拆解的时候，不小心毁灭性的破坏掉了。

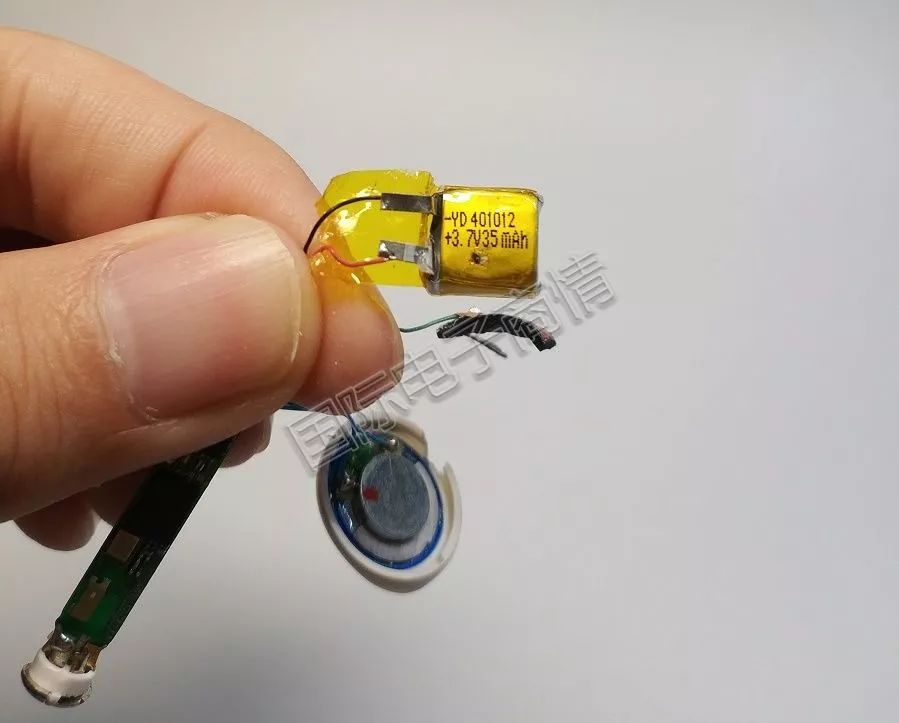

耳机的电池

耳机上的电池标注的是 3.7V 35mAh 但是没有任何的过电保护的芯片- -我感觉到了一丝恐慌，毕竟这个安全隐患是需要考虑下的啊?加不了多少成本，但是锂电池就在耳朵边，就像是耳边挂个二踢脚啊!!希望引起重视!

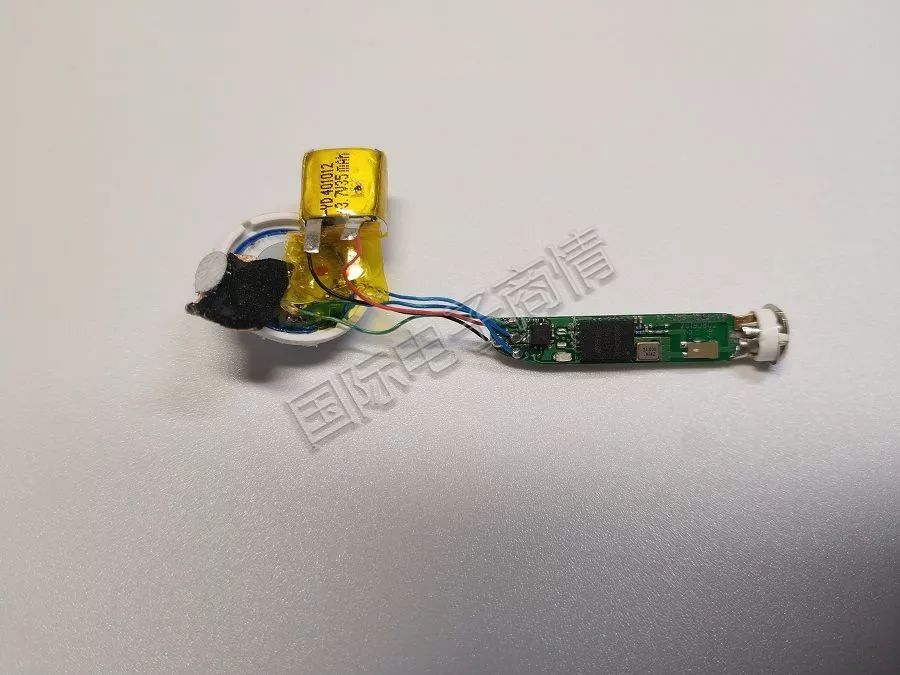

耳机整体图

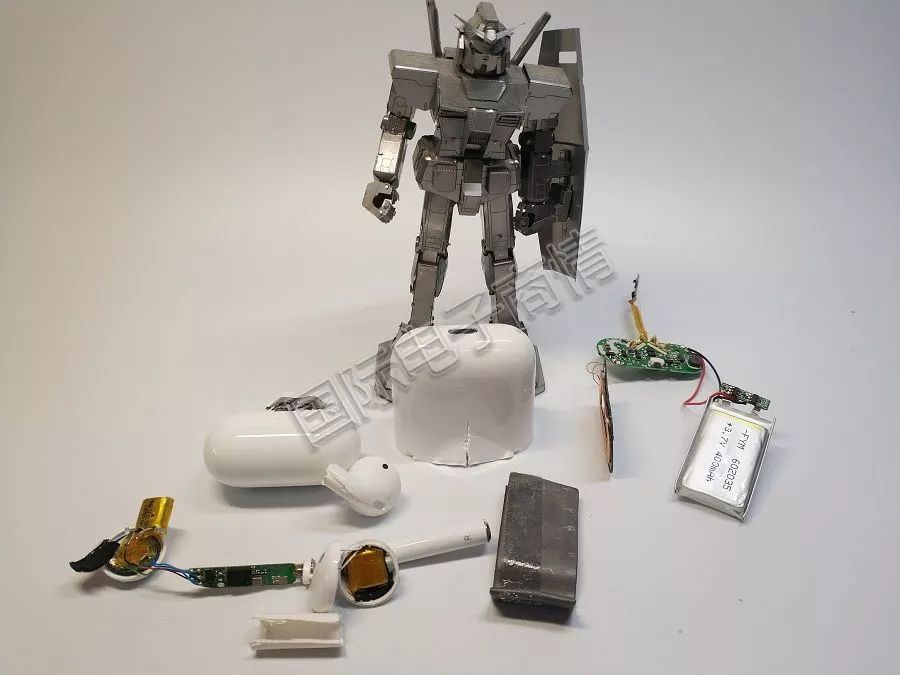

来个拆解全家桶

总结

到这里，这个华强北版本的AirPods算是拆解完成了，从外观到具体里面的芯片方案应用设计，进行了详细的描述和分析。

值不值得买呢?

看个人刚需吧，建议你可以借用或者去苹果店听一下正版的AirPods一代，如果觉得耳朵能接受音质，还有就是入耳式这种耳机，那么这款华强北款，你可以考虑下，价格也就是正版的1/5，所以是划得来的。如果你是要追求音质，那么去考虑下有线的或者索尼大法吧，这个音质就算和库克版本七八开，也是那样子。

关于通话和语音

我发微信的时候，有部分延迟，大概2s左右吧，才能发送语音消息，打电话时候还好，没什么，环境吵杂的情况下也能正常接打。

打游戏呢?

不好意思，我只玩DOTA!手机游戏，自己去测试下吧，参考下蓝牙鼠标打FPS游戏，就知道了。

写在最后

我发这个评测，主要是想让大家知道，现在华强北的做工也不算差，无论是成本还是说方案，都是很良心的了。

但是X鱼上，很多人拿几十块的以次充好的产品卖个几百，这个就让我非常不开心了!那种就是坑蒙拐骗，没意思。如果真的想购买，可以去正规网店购买。

今天的分享就到这儿了，以后有好玩的，我会继续来分享的，拜了个拜!

关于作者

作者是一个90后，应用电子专业，毕业实习是硬件电路工程师，13年开始在华强北，卖芯片做方案，14年转型线上产品经理。目前任职一家半导体公司的线上产品经理，负责线上产品开发。
